第1篇一、项目背景随着信息技术的飞速发展，光纤通信因其高速、大容量、抗干扰能力强等特点，已成为现代通信网络的核心技术。
本方案旨在为某地区通信网络升级改造提供光纤敷设施工方案，以满足日益增长的通信需求。
二、施工目标1. 按照设计要求，高质量、高效率地完成光纤敷设工程。
2. 确保施工过程中的人身安全和设备安全。
3. 严格控制工程成本，提高经济效益。
三、施工准备1. 人员准备- 组织一支经验丰富、技术过硬的施工队伍，包括项目经理、技术员、施工员、安全员等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备- 光纤：选择符合国家标准的光纤，确保其性能和质量。
- 光缆：根据设计要求选择合适的光缆类型和规格。
- 工具：光纤测试仪、光纤剥皮器、光纤熔接机、光纤切割机、螺丝刀、扳手等。
- 辅助材料：扎带、接头盒、连接器、标识牌等。
3. 设备准备- 光纤熔接机、光纤测试仪、光纤切割机等。
4. 施工场地准备- 清理施工现场，确保施工环境整洁、安全。
- 设置施工围栏，隔离施工区域。
四、施工工艺1. 光纤路由规划- 根据设计图纸，确定光纤路由，包括路由长度、转弯半径、接头位置等。
- 确保光纤路由避开高压线、易燃易爆区域等危险地带。
2. 光纤敷设- 采用人工牵引方式敷设光纤，牵引力不宜过大，以免损坏光纤。
- 光纤敷设过程中，每隔一定距离进行固定，防止光纤脱落。
- 敷设完毕后，检查光纤是否完好，路由是否符合设计要求。
3. 光纤熔接- 使用光纤熔接机对光纤进行熔接，确保熔接质量。
- 熔接完成后，进行光纤测试，确保光纤性能符合要求。
4. 光纤接头保护- 使用接头盒和连接器对光纤接头进行保护，防止灰尘、水分等侵入。
- 使用扎带将接头盒固定在支架上。
5. 标识- 在光纤路由上设置标识牌，标注光纤类型、路由信息等。
五、质量控制1. 材料质量控制- 严格检查光纤、光缆、接头盒等材料的质量，确保其符合国家标准。
- 对不合格的材料进行淘汰。
光缆敷设施工方案
目录：
1. 光缆敷设施工方案的重要性
1.1 项目前期准备工作
1.1.1 审查设计图纸和施工方案
1.1.2 确定施工队伍及分工
1.2 施工现场准备工作
1.2.1 确定敷设路线
1.2.2 清理施工区域
文章内容：
光缆敷设施工方案在整个工程中起着至关重要的作用，它决定了光缆的敷设质量，施工过程的顺利进行以及后续维护的便捷性。
在项目前期准备工作中，首先要审查设计图纸和施工方案，确保施工过程符合相关标准和规范。
接着需要确定施工队伍及各自的分工，保证每个环节都有专人负责，协调配合。
在施工现场准备工作中，要先确定光缆的敷设路线，考虑环境因素、地形地貌等影响因素，规划出最佳的敷设路径。
同时，要对施工区域进行清理，清除障碍物和杂物，确保施工过程的顺利进行。
只有做好这些准备工作，光缆敷设施工方案才能得以有效实施，保证工程质量和进度。

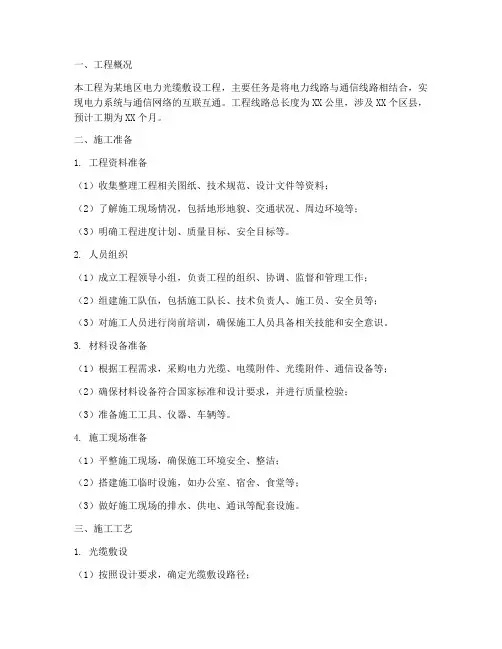

一、工程概况本工程为某地区电力光缆敷设工程，主要任务是将电力线路与通信线路相结合，实现电力系统与通信网络的互联互通。
工程线路总长度为XX公里，涉及XX个区县，预计工期为XX个月。
二、施工准备1. 工程资料准备（1）收集整理工程相关图纸、技术规范、设计文件等资料；（2）了解施工现场情况，包括地形地貌、交通状况、周边环境等；（3）明确工程进度计划、质量目标、安全目标等。
2. 人员组织（1）成立工程领导小组，负责工程的组织、协调、监督和管理工作；（2）组建施工队伍，包括施工队长、技术负责人、施工员、安全员等；（3）对施工人员进行岗前培训，确保施工人员具备相关技能和安全意识。
3. 材料设备准备（1）根据工程需求，采购电力光缆、电缆附件、光缆附件、通信设备等；（2）确保材料设备符合国家标准和设计要求，并进行质量检验；（3）准备施工工具、仪器、车辆等。
4. 施工现场准备（1）平整施工现场，确保施工环境安全、整洁；（2）搭建施工临时设施，如办公室、宿舍、食堂等；（3）做好施工现场的排水、供电、通讯等配套设施。
三、施工工艺1. 光缆敷设（1）按照设计要求，确定光缆敷设路径；（2）使用专用设备进行光缆敷设，确保光缆平直、牢固；（3）在光缆敷设过程中，注意光缆的保护，避免损坏。
2. 光缆接续（1）根据光缆接续要求，选择合适的接头方式；（2）使用专用设备进行光缆接续，确保接头质量；（3）对接续后的光缆进行测试，确保通信质量。
3. 电缆敷设（1）按照设计要求，确定电缆敷设路径；（2）使用专用设备进行电缆敷设，确保电缆平直、牢固；（3）在电缆敷设过程中，注意电缆的保护，避免损坏。
4. 通信设备安装（1）根据设计要求，确定通信设备安装位置；（2）使用专用工具进行通信设备安装，确保设备安装牢固、可靠；（3）对安装后的通信设备进行测试，确保通信质量。
四、施工质量保证措施1. 严格执行国家相关标准和规范，确保工程质量；2. 加强施工过程管理，对施工人员进行质量培训，提高施工人员的质量意识；3. 定期对施工材料、设备进行检查，确保材料设备质量；4. 加强施工现场管理，确保施工环境安全、整洁；5. 做好施工记录，对施工过程中的问题及时进行整改。
光缆工程施工计划一、工程概况本工程是一项光缆施工工程，总长约100公里，起点位于A市某地，终点位于B市某地，主要工作内容包括线路勘测、线路设计、管道铺设、光缆拓扑以及工程验收等。
二、施工前准备1.确定施工队伍：成立专门的施工队伍，包括工程师、技术人员、施工人员等。
2.准备设备器材：准备光缆铺设所需的设备器材，包括挖掘机、吊车、测量仪器等。
3.开展勘测设计：委托专业机构进行线路勘测，确定路线、管道等设计图纸。
4.准备施工材料：准备光缆、管道、接头等施工所需材料。
5.确定施工方案：根据设计图纸和勘测结果，确定施工工艺流程及施工方案。
6.安排施工人员：确定各岗位人员分工，制定详细的施工计划和施工安全措施。
三、施工流程1.线路布设：根据设计图纸确定线路，并进行地面标记。
2.管道铺设：利用挖掘机将管道沟槽挖设好，然后将管道敷设到沟槽中。
3.光缆铺设：将光缆通过管道引入，根据设计要求进行连接。
4.光缆拓扑：进行光缆拓扑测试，确保信号传输畅通无阻。
5.工程验收：完成后，对工程进行验收，确保施工质量合格。
四、安全措斀1.施工前，要组织施工人员参加安全培训，确保他们具备安全意识。
2.施工现场要设置警示标志，确保施工区域安全通畅。
3.配备必要的个人防护装备，如安全帽、安全鞋等。
4.对施工器材设备进行定期检查维护，确保施工安全。
5.严格按照设计图纸进行施工，不得随意变更设计方案，以确保工程质量。
五、工程验收1.验收人员应由设计单位、施工单位和监理单位共同组成。
2.验收主要针对施工质量、光缆拓扑测试结果等进行检查。
3.若发现问题，及时进行整改，直至满足验收要求。
4.验收合格后，出具工程竣工验收合格证明书。
六、总结与展望通过本次光缆工程施工，使得A市与B市之间的通信网络得到了进一步的完善和提升，为城市的发展和通信行业的发展做出了贡献。
同时，希望未来能够继续加强光缆工程建设，提高通信网络的覆盖范围和质量，为人们的生活和工作带来更多的便利和创新。
光缆敷设工程施工方案一、工程准备1.掌握工程需求：了解工程的具体要求，包括敷设路线、敷设方式、敷设长度、敷设深度等。
2.编制施工计划：根据工程需求，结合施工工期和人力资源，编制详细的施工计划。
3.获得相关许可：在敷设之前，需要获得相关的许可，包括土地使用许可、交通管制许可等。
4.确定施工区域：确定敷设区域，并标记出施工路线，以便后续施工作业。
二、设备准备1.光缆：根据工程要求和设计规格，准备好足够长度的光缆，并对其进行质量检测，确保光缆的质量符合要求。
2.敷设工具：准备好敷设所需的工具和设备，如挖掘机、钻机、铲车、电缆滚筒、电缆剥皮机等。
3.安全设备：准备好必要的安全设备，包括安全帽、安全绳、防护眼镜、安全锁等，确保施工人员的安全。
三、施工操作1.地下光缆敷设：根据设计要求，采用挖沟、穿管和埋设的方式敷设地下光缆。
首先，使用挖掘机挖沟，确保沟壁光滑，沟宽和沟深符合要求。
然后，在沟底垫设护套，将光缆穿入管道中，最后，用土或沙埋设光缆。
2.架空光缆敷设：根据设计要求，采用架设杆塔、杆线的方式敷设架空光缆。
首先，根据设计要求选择合适的杆塔或杆线，用挖掘机挖坑，并用混凝土固定杆塔或杆线。
然后，将光缆挂在杆塔或杆线上，注意光缆的张力和距离。
3.光缆接头工作：在光缆施工过程中，会有部分光缆长度不够，需要进行接头处理。
首先，准备好光缆接头盒和连接头，然后对光缆进行剥皮，接着将光缆连接头与光缆接头盒连接起来，最后进行测试，确保连接的质量和稳定性。
四、施工验收1.敷设验收：在施工完成后，由相关部门进行敷设验收，检查敷设质量和工程符合性。
2.竣工验收：在敷设验收合格后，进行竣工验收，检查工程的安全性、规范性和完整性。
3.维护保养：在敷设工程完成后，对光缆进行维护保养工作，定期巡检，及时清理光缆周围的杂草和杂物，防止外力破坏。
本文简要介绍了一个光缆敷设工程的施工方案，包括工程准备、设备准备、施工操作和施工验收等环节。
光缆敷设施工方案光缆敷设施工方案一、工程概况：本工程是某地域光缆敷设工程，主要包括光缆铺设、接头盒安装、管道敷设等。
二、施工准备：1.准备人员：根据工程需要，确定项目经理、施工队长、工人等。
2.准备设备：光缆敷设所需的设备包括光缆、光缆接头盒、水泥管道等。
3.准备材料：根据工程需求准备光缆敷设所需的各类材料，例如光缆接头、光缆保护套等。
4.施工图纸：根据工程需求准备光缆敷设的详细施工图纸。
三、施工流程：1.勘察施工现场：根据施工图纸进行现场勘察，确定光缆敷设的具体路径和接头盒安装位置。
2.管道开挖：根据光缆敷设的路径，在地面上开挖管道。
管道宽度和深度要符合设计要求。
3.管道敷设：将光缆通过管道引入到敷设的区域，然后将光缆沿着管道敷设好，保证光缆的整齐和安全。
4.接头盒安装：在光缆敷设的关键位置安装接头盒，用于接头的保护和连接。
5.封闭管道：在光缆敷设完成后，对管道进行封闭，确保光缆的安全。
6.接头测试：对光缆接头进行测试，确保接头的质量和连接正常。
四、安全措施：1.施工人员必须佩戴好安全帽、安全鞋等个人防护用品。
2.施工现场要设置警示标志，提醒过往行人和车辆注意安全。
3.施工现场要保持整洁，不得乱堆乱放杂物，确保施工安全。
4.施工中注意防潮防水，避免光缆受潮和损坏。
五、施工要求：1.施工人员要按照施工图纸和要求进行施工，保证施工的准确性和质量。
2.光缆敷设过程中要注意保护光缆，避免光缆受到机械损坏。
3.光缆接头的安装要严格按照操作规程进行，确保接头质量和连接牢固。
六、施工进度和质量控制：1.制定合理的施工计划，明确每个环节的工期和责任人。
2.施工过程中进行进度监控，及时解决工艺问题和进度延迟。
七、施工验收：1.施工完成后，对光缆敷设的质量进行验收。
2.对敷设好的光缆进行测试，确认光缆质量。
3.对接头盒的安装进行检查，确保接头盒质量和安装准确。
八、工程总结：对光缆敷设工程进行总结，总结施工过程中的经验和教训，为以后的工程提供参考。
光缆敷设工程施工方案一、项目概况本项目为光缆敷设工程，主要目的是为了提供高速、稳定的通信网络。
光缆敷设工程涉及到多个环节，包括前期准备、光缆敷设、接头连接、测试与验收等。
二、前期准备1.方案设计根据项目需求，由专业人员设计合适的方案，包括光缆线路的规划、敷设路径的选择、光缆的类型以及通信设备的选型等。
2.材料采购根据方案设计，准备好所需的材料，包括光缆、光缆井、接头盒、防护管等。
3.人员组织组织专业施工队伍，包括项目经理、现场监理、施工人员等，确保施工过程的顺利进行。
4.设备准备准备好所需的施工设备，包括光缆敷设机、光缆接续设备、光源与光功率计等。
三、光缆敷设1.工地平整对敷设路径进行清理和平整化处理，确保施工的顺利进行。
2.光缆井建设在合适的位置挖掘光缆井，确保光缆的延伸和布放。
3.光缆的敷设根据方案设计，将光缆从起点拖至终点，确保线路的畅通和光缆的安全。
4.光缆保护在需要保护的地方，使用防护管进行光缆的保护，确保光缆不受外界因素的影响。
5.接头连接根据方案设计，将光缆进行接头连接，确保光信号的传输畅通。
四、测试与验收1.光缆测试使用相应的测试仪器，对光缆进行测试，包括光功率测试、衰减测试等，确保光缆敷设的质量。
2.通信测试连接所需的通信设备，进行通信测试，确保通信网络的稳定和可靠。
3.验收报告将所有的测试结果进行整理，编写验收报告，评估光缆敷设的质量，确认施工项目的合格与否。
五、安全措施1.施工人员的安全教育对所有参与施工的人员进行安全教育，提高他们对施工安全的认识和意识。
2.施工现场的安全标识在施工现场设置安全标识，提示施工人员注意安全事项，并设置防护设施，确保施工现场的安全。
3.安全设备的使用使用符合标准的安全设备，包括安全帽、安全鞋、安全绳等，确保施工人员的人身安全。
以上为光缆敷设工程施工方案的内容，通过合理的前期准备、正确的施工流程和严格的测试与验收，确保光缆敷设工程的质量和安全。
在实施过程中，应严格按照方案进行操作，随时关注施工过程中可能出现的问题，并及时解决。
第1篇一、工程概述光缆工程是现代通信网络的重要组成部分，其主要任务是将信息传输到各个用户。
为确保光缆施工的质量和效率，特制定以下施工方案。
二、施工准备1. 施工人员：组织一支具有丰富经验的光缆施工队伍，包括项目经理、施工员、技术员、测量员、焊接工等。
2. 施工材料：准备光缆、光纤、熔接机、切割刀、剥线钳、专用胶带、防水套管、光纤收容盘等。
3. 施工设备：准备测量仪器、牵引机、敷设机、切割机、焊接机等。
4. 施工场地：选择合适的施工场地，确保光缆敷设的顺利进行。
三、施工步骤1. 施工测量：根据设计图纸，进行现场测量，确定光缆敷设路径。
2. 光缆敷设：a. 架空敷设：在确定的光缆敷设路径上，架设钢索或支架，将光缆悬挂在钢索或支架上。
b. 地埋敷设：在确定的光缆敷设路径上，挖设电缆沟，将光缆埋设在电缆沟内。
3. 光缆接续：a. 熔接：使用熔接机对光缆进行熔接，确保熔接质量。
b. 封接：对熔接后的光缆进行封接，防止水分侵入。
4. 光缆测试：使用测试仪器对敷设后的光缆进行测试，确保光缆传输质量。
5. 光缆收容：将测试合格的光缆收容在光纤收容盘内。
6. 光缆保护：对敷设后的光缆进行保护，防止光缆受损。
四、施工注意事项1. 施工过程中，确保施工人员的安全，遵守相关安全规定。
2. 光缆敷设过程中，注意保护光缆，避免光缆受损。
3. 熔接过程中，确保熔接质量，避免因熔接不良导致光缆传输质量下降。
4. 施工结束后，对光缆进行测试，确保光缆传输质量。
五、施工进度安排1. 施工准备：1周2. 施工测量：1周3. 光缆敷设：2周4. 光缆接续：1周5. 光缆测试：1周6. 光缆收容和保护：1周总计：6周六、质量保证1. 严格遵循国家相关标准和规范进行施工。
2. 对施工人员进行技术培训，提高施工技能。
3. 对施工材料进行严格检验，确保材料质量。
4. 对施工过程进行全程监控，确保施工质量。
通过以上施工方案的实施，确保光缆工程施工的顺利进行，为用户提供高质量的通信服务。

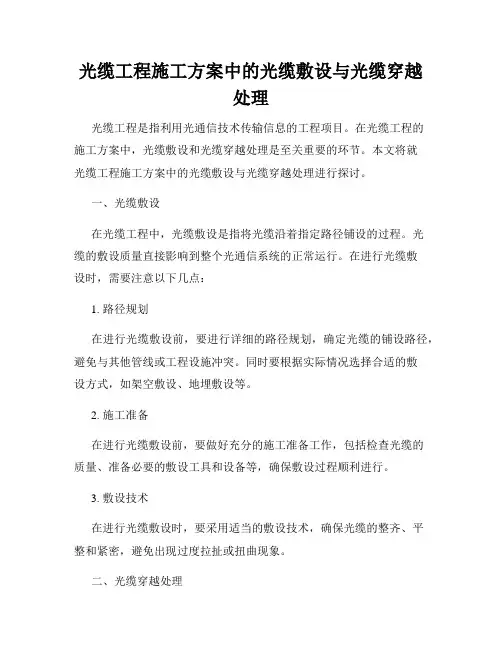

光缆工程施工方案中的光缆敷设与光缆穿越处理光缆工程是指利用光通信技术传输信息的工程项目。
在光缆工程的施工方案中，光缆敷设和光缆穿越处理是至关重要的环节。
本文将就光缆工程施工方案中的光缆敷设与光缆穿越处理进行探讨。
一、光缆敷设在光缆工程中，光缆敷设是指将光缆沿着指定路径铺设的过程。
光缆的敷设质量直接影响到整个光通信系统的正常运行。
在进行光缆敷设时，需要注意以下几点：1. 路径规划在进行光缆敷设前，要进行详细的路径规划，确定光缆的铺设路径，避免与其他管线或工程设施冲突。
同时要根据实际情况选择合适的敷设方式，如架空敷设、地埋敷设等。
2. 施工准备在进行光缆敷设前，要做好充分的施工准备工作，包括检查光缆的质量、准备必要的敷设工具和设备等，确保敷设过程顺利进行。
3. 敷设技术在进行光缆敷设时，要采用适当的敷设技术，确保光缆的整齐、平整和紧密，避免出现过度拉扯或扭曲现象。
二、光缆穿越处理在光缆工程中，光缆穿越处理是指将光缆穿越其他管线或工程设施的过程。
光缆在穿越处理中需要注意以下几点：1. 穿越位置确定在进行光缆穿越处理前，要确定穿越位置，选择合适的施工方式和工具，避免影响其他管线或设施的正常使用。
2. 安全施工在进行光缆穿越处理时，要注重安全施工，确保工程人员的安全，避免发生意外事故。
同时要注意施工现场的环境保护，避免对周围环境造成污染或破坏。
3. 质量控制在进行光缆穿越处理时，要严格控制施工质量，确保穿越部位的光缆连接牢固、无损伤，保证光缆传输信号的质量和稳定性。
在光缆工程施工方案中，光缆敷设和光缆穿越处理是工程的重要部分，对工程的整体质量和运行效果起着至关重要的作用。
只有严格按照规范操作，才能保证光缆工程的顺利进行和有效运行。
希望本文的探讨能够为光缆工程的施工提供一定的参考和帮助。
XXXFTTH光缆工程施工组织方案一、工程概述：本工程为XXXFTTH光缆工程。
施工范围涉及到XXX小区5栋楼的2A＃，3A#，9#，5#,6#住宅楼内用户光纤入户工程。
主要工作量：敷设12芯光缆552米;敷设24芯光缆1909米；敷设36芯光缆1045米；安装落地光缆交接箱2个;暗管穿放“8”字皮线光缆（单芯强力）10092米；安装光缆分纤盒(24芯）29个.对于本工程我XXX有限公司将根据唐山市计划建设部的工期、质量要求，与建设单位、楼区居民、密切配合，以质量、环境、职业健康三合一认证体系为保证，科学管理、严格组织，精心施工,按期保质完成工程施工，争创优质工程。
二、编制依据:1、国家颁发的相关通信工程验收规范2、中国联合网络通信有限公司XX市分公司工程施工验收规范和标准3、设备厂家提供的相关设备的安装规范和技术标准4、公司的“质量（GB/T19001—2000）、环境（GB/T24001-2004）、职业健康安全(GB/T28001—2001）”三合一管理体系文件三、工程目标:1、工程安全目标以“安全第一，预防为主"为总方针,严格执行安全生产法和安全生产条例及安全生产规章制度，文明施工，减少和消除生产过程中的不安全因素，保证人员健康安全和网络运行安全，杜绝人员安全事故、网络安全事故。
2、工程质量目标公司全体施工人员在工程实施中一定要按“质量(GB/T19001—2000）、环境（GB/T24001—2004）、职业健康安全（GB/T28001—2001）”三合一管理体系进行管理，以中国联合网络通信有限公司XX市分公司提供的验收规范为标准对工程进行有效的质量控制，保证施工质量做到工程项目100%合格，工程质量等级优良。
3、工程进度目标严格按照中国联合网络通信有限公司XX市分公司对本工程的总进度规划，制定严谨、合理、实效的工程进度计划，保证在本工程主材料及设备到货、条件具备情况下,完全按唐山市分公司计划的工期完成全部工程并通过验收。
光缆敷设工程施工方案
一．编制说明
本施工方案系我公司对光缆敷设工程的构思和部署，用来指导工程施工，确保工程的优质高效的完成。
二．编制依据
1.现行有关施工管理的法律法规、标准规范。
2.本公司依据GB/T19001-2000标准建立的质量管理体系和《质量手册》。
3.本公司历年来在工程施工中积累的施工经验、技术和管理资料。
4.本公司的资源情况和施工能力。
5.本工程的性质、特点以及实地考察的情况。
三．工程概况
1.工程名称：青龙寺煤矿安防视频监控系统工程
2.工程地点：陕西榆林府谷青龙寺煤矿
3.建设单位：榆林神华能源有限责任公司青龙寺煤矿
四．施工部署
（一）组织机构及职能
鉴于本工程的性质和特点，我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，选配高素质的项目经理和工程技术人员，按照国际标准实施项目管理，积极推广运用新技术、新工艺、新材料、新设备。
工程项目部将成为一个充满活力、专业性强，具有全面管理能力的领导集体。
根据我公司的质量管理体系和《质量手册》，本项目管理组织机构图规划如下：
项目经理：负责工程管理以及内外部的协调工作。
技术员：负责工程的质量和技术管理。
材料员：负责工程所需要的材料工机具的供应和调配。
预算员：负责工程的合同管理以及预决算管理。
工长：负责生产计划的安排、生产协调以及文明施工和安全生产。
（二）施工部署
第一阶段：线路复核
第二阶段：光缆敷设
第三阶段：光缆熔接
第四阶段：系统调试
（三）人力资源
人力资源供应计划
（四）施工机具
施工机具供应计划
（五）施工进度
施工进度计划
五．施工方案
（一）光缆敷设
A．光缆的户外施工
较长距离的光缆敷设最重要的是选择一条合适的路径。
这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。
必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。
施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。
光缆转弯时，其转弯半径要大于光缆自身直径的20倍。
1.户外管道光缆施工
A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。
B.计算好布放长度，一定要有足够的预留长度。
详见下表：
注：其它余留按设计预留
C.一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。
D.布缆牵引力一般不大于120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。
E.光缆引入和引出处须加顺引装置，不可直接拖地。
F.管道光缆也要注意可靠接地
2.建筑物内光缆的敷设
A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。
B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆
5.光缆在楼内的敷设
A.高层建筑
如果本楼有弱电井(竖井),且楼宇网络中心位于弱电井(竖井)内,则光缆沿着在弱电井(竖井)敷设好的垂直金属线槽敷设到楼宇网络中心;否则(包括本楼没有弱电井或竖井的情况),则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心.
B.光缆固定
在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆路径上每2层楼或每35英尺(10.5M)用缆夹吊住即可.如果光缆沿墙面敷设,只需每3英尺(1M)系一个缆扣或装一个固定的夹板.
6.光缆的富余量
由于光缆对质量有很高的要求,而每条光缆两端最易受到损伤,所以在光缆到达目的地后,两端需要有10M的富余量,从而保证光纤熔接时将受损光缆剪掉后不会影响所需要的长度.
B．光缆的敷设规范
1.长度及整体性
每条光缆长度要控制在800M以内,而且中间没有中继.
2.光缆最小安装弯曲半径
在静态负荷下,光缆的最小弯曲半径是光缆直径的10倍;在布线操作期间的负荷条件下,例如把光缆从管道中拉出来,最小弯曲半径为光缆直径的20倍.对于4芯光缆其最小安装弯曲半径必须大于2英寸(5.08CM).
3.安装应力
施加于4芯/6芯光缆最大的安装应力不得超过100磅(45公斤).在同时安装多条4芯/6芯光缆时,每根光缆承受的最大安装应力应降低20%,例如对于4*4芯光缆,其最大安装应力为320磅(144公斤).
4.光纤跳线的安装拉力
光纤跳线采用单条光纤设计.双跨光纤跳线包含2条单光纤,它们被封装在一根共同的防火复合护套中.这些光纤跳线用于把距离不超过100英尺(30M)的设备互连起来.光纤跳线可分为单芯纤软线和双芯纤软线,其中单芯纤软线最大拉力为27磅(12.15公斤),双芯纤软线最大拉力为50磅(22.5公斤).
将光纤与ST头进行熔接,然后与耦合器共同固定于光纤端接箱上,光纤跳线1头插入耦合器,1头插入交换机上的光纤端口.
C．光缆搬运及敷设要点
1.光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。
2.短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。
光缆禁止长距离滚动。
3.光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。
4.敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。
5.敷设时应严格控制光缆的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。
定位时弯曲半径不得小于光缆允许的静态弯曲半径。
6.光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒"8"字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。
7.光缆接续前应剪去一段长度，确保接续部分没有受到机械损伤。
8.光缆接续过程应采用OTDR检测，对接续损耗的测量，应采用OTDR双向测量取算术平均值方法计算。
（二）光缆熔接
（1）把光纤从光缆中拔出和处理
A.把长约1M的带状光纤除去其松套管；
B.用中性溶剂除去缆膏；
C.将带状光纤放在光带夹具内，保持其清洁，夹力良好。
光带夹具要选适当，其宽度和厚度应根据带状光纤的芯数及带状光纤的处理方式而定。
一般包覆型带状光纤的厚度约400微米,粘边型带状光纤的厚度约300微米,带状光纤在光带夹具中的深出长度一般为30mm，保证在切割后，有10mm裸光纤。
（2）光纤剥离程序
光纤的基材和光纤涂层是用热剥离法去除的：
A.把在光带夹具里的带状光纤放进热剥离器（又叫加热剥离钳）内5-8s，其时间长短根据带状光纤的基材与光纤涂层而定；
B.光纤被剥离后，在光纤表面可发现少量的剩余涂层材料，应用无棉絮纸巾和大于99%纯度的酒精进行清洗。
（3）光纤切割
光纤的切割质量是保证低熔接损耗的重要因素。
要保持切割刀的良好性能，切割刀的v型槽和光纤表面必须保持十分清洁，切割后的光纤端面角度＜1°，切割长度10mm
（4）光纤熔接过程
A.光纤放在v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头；
B.熔接；
C.接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是根据光纤间端面距离、光纤端面角度和光纤包层外径的对位来计算的）。
（6）熔接后进行机械保护
A.将套在熔接点上的套管放入熔接机所附的加热器槽内时，套管中的支撑棒应安放在下面；
B.将经过熔接点加强保护后的光纤安装在接头盒内。
（三）光缆调试
六．安全保证措施
（一）安全管理
1.建立项目安全生产管理机构，对工程施工的安全进行监督检查；
2.建立安全生产责任制，责任到人，保证安全生产的顺利进行；
3.实行安全生产的教育与培训制度，对进行作业的员工普及安全生产的知识和法规，提高职工的安全意思和自我保护能力，做到安全生产；
4.实行安全生产检查制度，检查临时用电的安全性、检查劳动保护用品的使用情况，检查安全设施和安全标志的设置情况，检查有无隐患以及应急预案，保证安全生产得到落实；
5.实行生产安全事故报告和处理制度，发现事故及时上报，保护现场，组织人员抢救，防止事故扩大；
（二）文明施工
1.进场施工人员须穿好工作服，佩带标识牌。
2.施工中讲求科学，遵守工艺纪律，杜绝野蛮施工。
3.施工现场设置施工标牌和各类防护标志。
4.已安装就位设备要有防污染、防损伤、防盗措施。
5.现场的线缆合理布置，不准乱拉乱扯。
6.及时回收余料、废料，严禁乱堆乱放，作到工完料尽场地清，施工现场应及时清扫，保证场地清洁和道路畅通。
