导线线径选择速记口诀

导线选择口诀导线是电力系统中重要的组成部分，必须仔细挑选，科学、规范的选用，才能保证供电的安全、经济、可靠运行。

由于涉及的技术问题复杂，工程师必须根据口诀正确选择导线。

这里给大家介绍一下常用的“导线选择口诀”。

一、电压比选择口诀1.线径越大，导线电压比越低。

2.电压越高，相同条件下导线电压比越高。

3.如果额定电压比小于或等于15的时候，可以选择抗断裂型铜导线。

4.如果额定电压比大于15的时候，一般使用高强度钢芯铝绞合线。

二、电流选择口诀1.电流越高，线径越大。

2.电压越高，相同条件下电流越大。

3.导线电阻不宜过大，阻抗要小于额定电压的1/3。

4.根据导线的额定容量，选择正确的线径大小。

三、绝缘选择口诀1.根据额定电压，选择适当的绝缘材料。

2.绝缘厚度越大，耐压性能越好。

3.外径小的电缆，要求其绝缘材料耐温性能高。

4.根据导线的工作环境，选择抗老化、抗氧化性能良好的绝缘材料。

四、固定安装选择口诀1.电缆固定安装要紧固牢实，做到固定可靠，防止电缆振动。

2.挂网架时，要考虑空气的散热，避免线路过热。

3.绝缘塑料管外壳要安装在墙面上，远离水源，以防潮湿。

4.金属管和管材必须安装在防潮的地方，以减少对电缆的损坏。

总的来说，以上四个口诀都是电力系统中导线选择的关键。

在挑选导线时，要充分考虑功耗、负荷、温度、环境等因素，并结合以上口诀，把控设计工程的质量，保证导线的选择正确，从而使供电系统安全可靠。

此外，选择正确的导线是构建安全电力系统的基本，但选择口诀只能提供技术参考，最终还是要根据实际情况，结合技术规范来进行选择，并加强设计工程的组织管理和质量控制，以保证设计的可靠性。

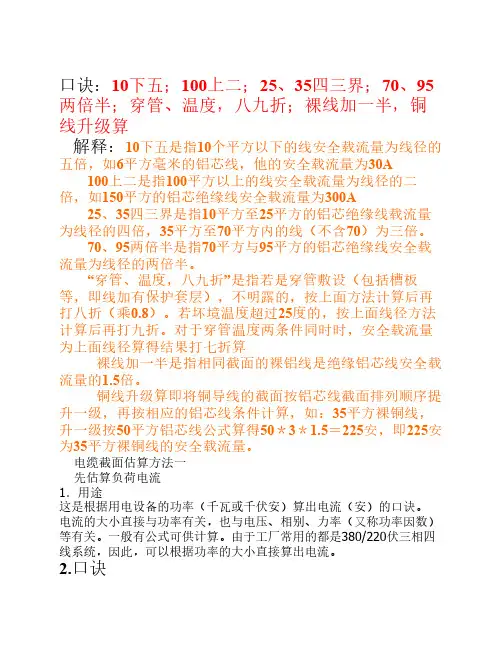

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

电工选线必备口诀收藏版1. 线路短，导线粗，线杆高，距离宜。

2. 负载大，电压高，线径应该随之加。

3. 局部高，电压降，电缆应该穿地下。

4. 天热日，线需降，日均温升高，修正系数先算。

5. 算法多，选线好，one-line法是不错。

6. 设备好，安全心，距离是防护的本。

7. 从容面对带负荷，法国法一般参照。

8. 得到优化的线路图，分析奥姆定理伴随。

9. 二次侧功率除以母线，负载率得知也不难。

10. 集中控制与分散控制，线缆选型得跟进。

11. 环境温度与安装形式，选择线缆也别忘记。

12. 微机选线验算方法，工程师不要虚度。

13. 负荷冷，您先问，回流压降考虑一下。

14. 负载多，橱顶高，知名实用是大家赞。

15. 安全距离不计算，死记硬背性命短。

16. 线型有半波长，多重绝缘尽减小。

17. 集中供电，变压器设，配线也一定要看清。

18. 配电箱，三级绝缘，不从小处偷懒省。

19. 隔离连接，应该用，不然容易出问题。

20. 导体断面，选得妥，电阻小就能省电。

21. 高压线路，宜架空，学起来不难猜。

22. 中性点，接地要求，选线时切勿忽略。

23. 电缆通道，要铺平，修好线头搭桥架。

24. 线路接触电阻，马蒂森公式在手上。

25. 电流如果过大，不但效率低，易引起火灾。

26. 电气元件耗电多，机械总负荷不能忽视。

27. 区分单控和双控，选线时来一步即可。

28. 绕线型号要留意，选对选好不会太烦。

29. 改进电流密度和电网压降，也应该多动脑。

30. 线路长度与损耗因子，要结合功率尽考虑。

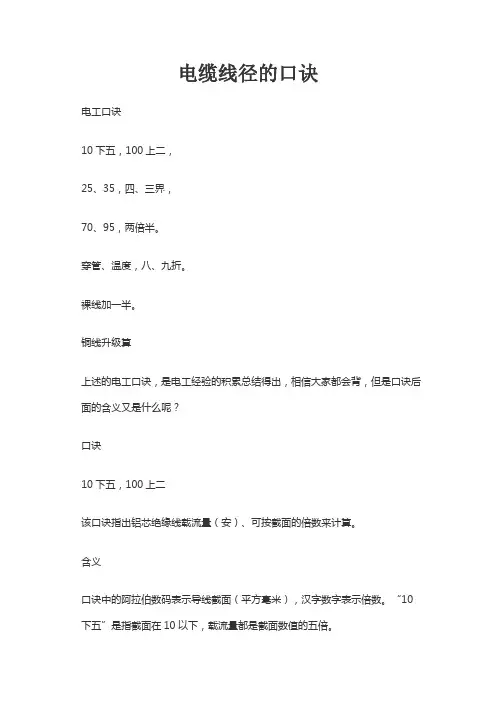

电缆线径的口诀电工口诀10下五，100上二，25、35，四、三界，70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算上述的电工口诀，是电工经验的积累总结得出，相信大家都会背，但是口诀后面的含义又是什么呢？口诀10下五，100上二该口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

含义口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

示例例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

不过这对使用的影响并不大。

当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。

同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。

口诀25、35，四、三界，70、95，两倍半。

穿管、温度，八、九折。

含义“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

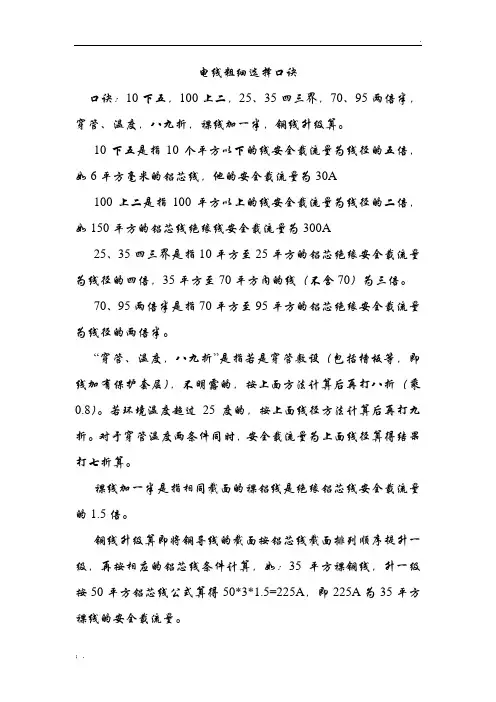

电线粗细选择口诀
口诀：10下五，100上二，25、35四三界，70、95两倍半，穿管、温度，八九折，裸线加一半，铜线升级算。

10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A
100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯线绝缘线安全载流量为300A
25、35四三界是指10平方至25平方的铝芯绝缘安全载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方至95平方的铝芯绝缘安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若环境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时，安全载流量为上面线径算得结果打七折算。

裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50*3*1.5=225A，即225A为35平方裸线的安全载流量。

线缆横截面积总览：0.5mm2、1mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、75mm2、90mm2、120mm2、150mm2、185mm2、240mm2。

八导线穿管经选择计算
口诀：一至四方配十五，六方线管配二十，十方线管配二五，十六，二五配三二，线经再大选线管，两线一管顺线排，百五以上管难穿，两线一管穿配来，若用塑管配线时，管径应增大一致选。

.
说明：口诀中，一至四方配十五，六方线管配二十，十方线管配二五，十六，二五，配三二，指导线截面为1平方毫米至4平方毫米之间，均使用内径15毫米的钢管，6平方毫米选内径20毫米的钢管，10平方毫米选配内径25毫米，16.25毫米导线选配内径32毫米的钢管.。

口诀中线径再大选线管，两线一管顺线排是指导线截面在25平方毫米，以上的导线两种导线选择一种管径，管径递增顺序排列。

口诀中百五以上管难穿，两线一管穿配来，是指150平方毫米以上的导线三条或四条同穿一条管内。

特别提示：（钢管不能穿一条导线）。

导线穿管的技术要求；
1.管内面积1~6平方毫米按不大于管内径33%计算，10—50平方毫米按35%计算，70—120平方毫米按30%技算。

2.管超过下列长度时，其中间装设分线盒。

(1) 管长弯30米,无弯曲时.
(2) 线管长度超时20米有一个弯曲时。

(3) 线管长度超过15米有两个弯曲时。

(4) 线管长度起8米有三个弯曲时。

口诀：【1】多大导线配电机，截面系数相加知。

二点五加三，四加四，六上加五记仔细。

百二反配整一百，顺号依次往下推。

解析：对于三相380V电机供电导线（支路配线或引线），通常是采用2.5mm²以上的铝芯绝缘线（BLX或者BBLX）三根穿管敷设，其导线截面积大小的选择，就可以利用这一口诀很快的算出结果。

口诀是按照环境温度为35℃的情况之下进行考虑的。

由于电机容量的等级也是较多的，一一按容量说出所配电缆线线径规格的过程会比较繁琐。

故口诀就要反过来表示出，电缆线截面大小和所能提供的电机最大容量之间的关系。

正是因为有这个意思的原因，只要是记住了这一个口诀，不同截面的电缆线所供电机容量的具体范围就可以直接地计算出来了。

算法是“多大导线供电机，截面系数相加知”。

也就是用这种规格的电缆线截面再加上一个系数，便是不同规格的电缆线所能配电机的最大千瓦数了。

“二点五加三，四加四”说的对2.5mm²电缆线线径规格的铝芯绝缘电缆线，进行三根穿管敷设的时候，可以配2.5+3=5.5KW以及在5.5KW以下的电机。

而4mm²铝芯绝缘电缆线进行三根穿管敷设，可以供到4+4=8KW电机（实际产品只有接近7.5KW电机）。

6mm²及以上电缆线可以配到截面数加5KW的电机。

就比如10mm²电缆线线径能配10+5=15KW的电机。

25mm²电缆线可以配25+5=30KW的电动机等等。

“百二反配整一百，顺号依次往下推”。

表示当电机的容量达到100KW及以上的时候，电缆线所配电机的容量范围，不再是上面电缆线截面数加上一个系数的关系了，而是反过来电缆线线径规格为120mm²铝芯绝缘线进行穿管敷设的时候，就只能够配100KW电机了。

顺着电缆线截面型号以及电机容量的大概顺序可以进行依次地排列，那么大家就可以以此类推。

即150mm²的导线可以配125KW的电机等等。

线径的选择导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，. 70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在1 0以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及1 00以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界壹处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。
