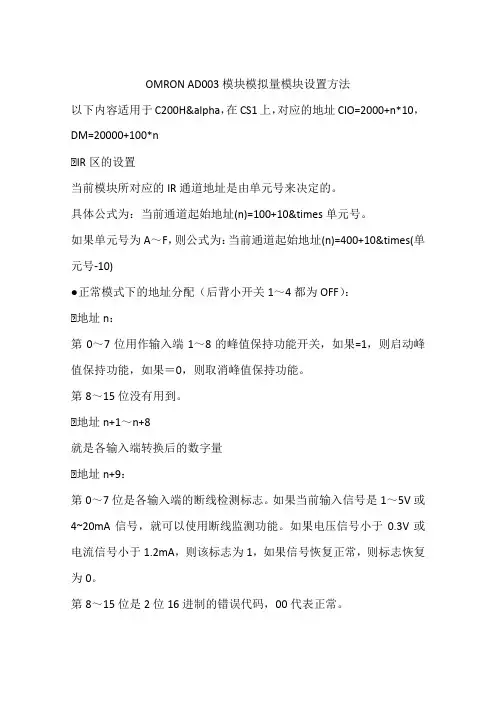

1.拨码设置
AD003上有一个站号选择开关,可选范围是0~F,对于欧姆龙的特殊模块,每一个模块的站号都只能是唯一的,不能重复,否则PLC会报错。对每一个模拟量模块,PLC会分配不同的IR区与DM区,例如,如果站号t设为0,那么IR地址n=100+10t(0 0~F对应于数字0~15 例如:如果拨码设为0,那么对应的8个通道地址n依次为101至108 。dm 区地址为1000至1099。其中DM1000的低八位对应于八个通道的使能,需要使用某一通道就将相应位置1,如下图所示 如果使用1和3通道,那么DM1000=0000 0000 0000 0101 DM1001用于设定通道输入信号的范围, 如果通道1和3的输入为0~10V,那么DM1001=0000 0000 0001 0001 对于DA003拨码设置与AD003一致,只是n的低八位对应于8个通 道的使能,如果使用了某个通道,相应的位在程序中要置1,例如:如果n=100,要使用第4个通道,则100.3在程序中就要置1 MAD01是一个2输入2输出的模拟量模块,前2通道为输出,后2通道为输入,如下图: 拨码设置方法可以参考AD003和DA003的设置方法。 注意:设置拨码开关时,PLC必须断电,在设置好DM区后PLC需断电一次,再上电可正常工作。。
