安徽大学微机原理标准A卷

安徽大学《微机原理及应用》考试试卷（A 卷）（闭卷 时间120分钟）一、填空（将答案填在题目给定的横线上。

每空1分，共20分） 1、数制转换：279.375D ＝_____________H ＝_____________Q ＝____________________B 。

2、8位二进制数1001 0100B ，若它表示无符号数，或者原码数，或者补码数，则该数的真值应分别为________D ，________D 或者________D 。

3、8086CPU 的RESET 引脚为有效高电平之后，(CS)＝_________H ，(IP)＝_________H 。

4、为了提高程序的执行速度，充分利用总线，8086CPU 内部被设计成_________和_________两个独立的功能部件。

5、在8086/8088中，一个最基本的总线周期由_________个时钟周期(T 状态)组成。

6、8086CPU 的MN /MX 引脚的作用是____________________。

若该引脚接+5V ，则当CPU 执行OUT DX ，AX 指令时，其引脚RD 、WR 、IO /M 的状态为___________、___________、___________。

7、指令MOV AX, [BP+SI]的源操作数寻址方式为_____________寻址，它表示源操作数位于内存的_____________段内。

8、可屏蔽中断从CPU 的___________引脚进入，惟独之中断允许标志IF 为___________时，该中断才干得到响应。

9、某8086系统中采用2片8259A 以主从级联方式工作，则最多可以管理___________个外部中断。

二、单项选择（在备选答案中选出一个正确答案，并将其代码填在题中的横线上。

每小题1分，共20分）1、计算机系统中内存容量大小取决于________。

A) CPU 数据总线的位数 B) CPU 地址总线的位数 C) CPU 控制总线的位数 D) CPU 数据总线和地址总线的位数题 号 一 二 三 四 五 六 总分得 分阅卷人 院/系 年级 专业 姓名 学号 答 题 勿 超 装 订 线 ------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------得分得分2、当所选中的存储器或者外设的存取速度较慢时，允许在总线周期中插入等待周期Tw，插入的Tw是在________。

安徽大学2009—2010学年第一学期 《 微机原理及应用 》考试试卷（A 卷）（闭卷 时间120分钟）一、选择题（每题2分，共20分）1、8086微处理器的存储器寻址空间为（）。

A 、64KB B 、1MBC 、4GBD 、64TB2、标志寄存器中属于控制标志的是（）。

A 、DF 、SF 、OF B 、DF 、IF 、TF C 、OF 、CF 、PF D 、AF 、OF 、SF3、与外存储器相比，内存储器的特点是（）。

A 、容量大、速度快 B 、容量大、速度慢 C 、容量小、速度快 D 、容量小、速度慢4、在指令MOV [BX+SI+5]，AX 中，目的操作数的寻址方式是（）。

A 、寄存器间接寻址 B 、基址变址寻址 C 、相对基址变址寻址 C 、寄存器寻址5、当标志位IF=1时，8086可以响应的中断为（）。

A 、NMI B 、INTRC 、NMI 和INTR 都不能响应D 、NMI 和INTR 都能响应6、在实方式下，中断矢量号乘以（）可以得到相应的中断矢量地址。

A 、2 B 、4 C 、6 D 、87、在8086的I/O 指令中，间接端口寄存器是（）。

A 、BX B 、SI C 、DX D 、DI8、8086 CPU 对I/O 接口编址采用（）。

A 、I/O 端口和存储器统一编址B 、I/O 端口和寄存器统一编址C 、I/O 端口单独编址D 、输入和输出口分别编址 9、组成16M×8位的存储器，需要1M×4位的存储芯片（）片。

A 、8 B 、16 C 、32 D 、64院/系 年级 专业 姓名 学号答 题 勿 超 装 订 线一、填空题（每空1分，共20分）1、8086 CPU主要由（）与（）两大部分组成。

2、微机的总线按功能可分为（）、（）和（）三类。

3、8086 CPU可管理的中断共有（）级，最高级中断为（）。

4、指令CMP是把目的操作数和源操作数做（）运算，而TEST是把目的操作数和源操作数作（）运算。

安徽大学2010—2011学年第 2学期《 集成电路原理 》（A 卷）考试试题参考答案及评分标准一、简答题（每小题3分，共30分）1. 逻辑综合包括那几步？答：转换（1分）、逻辑优化（1分）和映射（1分）三步。

2. 等比例缩小有几类？答：恒定电场（CE ）等比例缩小定律（1分）、恒定电压（CV ）等比例缩小定律（1分）和准恒定电场（QCE ）等比例缩小定律（1分）。

3. 什么是鸟嘴效应？答：在场区氧化过程中（1分），氧也会通过氮化硅边缘向有源区侵蚀，在有源区边缘形成氧化层，伸进有源区的这部分氧化层被形象地称为鸟嘴（1分），它使实际的有源区面积比版图设计的面积缩小（1分）。

4. 什么是闩锁效应？答：在CMOS 芯片中（1分），在电源VDD 和地线GND 之间由于寄生的PNP 和NPN 双极性BJT 相互影响而产生的一低阻抗通路（1分），它的存在会使VDD 和GND 之间产生大电流，从而破坏芯片或者引起系统错误（1分）。

5. CMOS 反相器的上升时间、下降时间和传输延迟时间的定义是什么？答：上升时间r t 是输出从DD V 1.0上升到DD V 9.0所需要的时间（1分）；下降时间f t 是输出从DD V 9.0下降到DD V 1.0所需要的时间（1分）；pHL t 表示从输入信号上升边的50%到输出信号下降边的50%所经过的延迟时间，也叫做输出从高向低转换的传输延迟时间，pLH t 表示从输入信号下降边的50%到输出信号上升边的50%所经过的延迟时间，也叫做输出从低向高转换的传输延迟时间（1分）。

6. 版图的检查包括哪些内容？版图的检查包括： 设计规则检查（Design Rule Check ，DRC ）（1分）； 版图和电路图的一致性检查（Layout Versus Schematic ，LVS ）（1分）；版图寄生参数提取（Layout Parasitic Extraction ，LPE ）和 后仿真。

安徽大学20 10 —20 11 学年第 1 学期《微机原理及应用》考试试卷（A卷）（闭卷时间120分钟）院/系年级专业姓名学号一、单项选择题（在备选答案中选出一个正确答案，并将其标号填在下表中。

每小题1分，共30分）1、计算机能直接执行的语言是( )。

（A）机器语言（B）汇编语言（C）高级语言（D）程序设计语言2、通常说的CPU是计算机中的（）部分。

（A）运算器（B）控制器（C）运算器和控制器（D）运算器和存储器3、计算机的字长是指（）。

（A）16位长的数据（B）32位长的数据（C）CPU数据总线的宽度（D）计算机内部一次可以处理的二进制数据的位数4、CPU对存储器或I/O端口完成一次读写操作所需的时间为一个（）。

（A）指令周期（B）总线周期（C）时钟周期（D）内部周期5、RESET信号有效后，8086 CPU执行的第一条指令地址为（）。

（A）00000H （B）FFFFFH（C）FFFF0H （D）0FFFFH6、8088CPU内部的数据线有（）。

（A）8 （B）16 （C）20 （D）327、唯一能对应存储单元地址的是( )。

（A）物理地址（B）端口地址（C）有效地址（D）逻辑地址8、下面的说法中，( )是正确的。

（A）指令周期等于机器周期（B）指令周期大于机器周期（C）指令周期小于机器周期（D）指令周期是机器周期的两倍9、用于定义常数、变量的内存空间分配和定位的是（）。

（A）伪指令（B）机器指令（C）宏指令（D）微指令10、擦除EPROM中的信息可以用（）方式进行。

（A）加12.5V电压（B）加5V电压（C）紫外线照射（D）红外线照射11、在DMA方式下，CPU与总线的关系是（）。

（A）控制地址总线（B）相互成隔离状态（C）控制数据线（D）相互成短接状态12、指令MOV AX，[3070H]中源操作数的寻址方式为（）。

（A）寄存器寻址（B）直接寻址（C）立即寻址（D）间接寻址13、若DF=0，执行串操作指令MOVSB时，地址指针的自动变化方式是（）。

微机原理试卷（A）《微机原理及接⼝技术》第1页共11页合肥师范学院试卷（2011～2012学年度第⼀学期）课程名称微机原理及接⼝技术考核类型考试 A 卷考试形式闭卷答题时间 120 分钟考试性质期末⼀、选择题：（本⼤题共25⼩题，每⼩题1分，共25分）1. 已知SP=2FFF ，执⾏以下指令后，SP 的内容为（）。

PUSH AX PUSH BX PUSH DX POP DXA.1FFAHB.2FFBHC.1FFFHD.1FF0H2. 8086⽤哪种引脚信号来区分是访问内存还是访问外设（）。

A.B.C.D.3. 已知：BP=2300H ，DS=1000H ，SS=2000H ，（12300H ）=3214H ，（22300H ）=12D3H ，执⾏MOV AX,[BP]后，AX 的值为（）。

A.2300H B.3214H C.12D3H D.2000H4. 以下数据传送⽅式中，采⽤硬件最少的是（）A.DMA ⽅式B.中断⽅式C.查询⽅式D.⽆条件⽅式 5. 在8086CPU 的I/O 指令中，16位端⼝地址只能⽤寄存器（）。

A.AXB.BXC.CXD.DX6.在8086/8088微机系统中，可访问的I/O端⼝地址范围为（）。

A.00H～FFHB.000H～FFFHC.0000H～FFFFHD.00000H～FFFFFH7.实现可屏蔽中断的嵌套，在中断服务⼦程序中（）A.应屏蔽已响应的中断源B.应保护好各寄存器及变量区C.应打开系统中断D.应设置好中断优先级8.可屏蔽中断管理器8259管理的是( )。

A．指令中断 B．⾮屏蔽中断 C．可屏蔽中断 D．单步中断9.8086/8088CPU取指令物理地址=（）。

A.（DS）×16+偏移地址B.（ES）×16+偏移地址C.（SS）×16+（SP）D.（CS）×16+（IP）10.8086CPU在进⾏I/O写操作时，和DT/引脚信号必须是（）。

微机原理及接口技术期末试题A级答案（共五篇）第一篇：微机原理及接口技术期末试题A级答案1、8086/8088 的时钟信号是由(C)提供。

A.8259 B.8255 C.8284D.82532、指令MOV AX，0283H[BX][SI] 中源操作数的寻址方式为(B)。

A.寄存器间接寻址B.基址变址相对寻址C.基址寻址D.变址寻址3、某存储单元的段基址为3806H，段内偏移地址为2948H，该存储单元的物理地址为(B)A.4100H B.3A9A8H C.3B008H D.3AA08H4、某存储器芯片有地址线15根，数据线8根、该存储器芯片的存储容量为(D A.15K×8 B.32K×256 C.1K×8 D.32K×85、某存储器芯片容量为2K×4bit、若用它组成16K×8bit存储器组，所用芯片数以及用于组内寻址的地址线为(B)。

A.2片、11根B.16片、14根C.8片、16根D.16片、8根6、DMAC 8237具有(C)独立通道。

A.八个 B.二个 C.四个 D.三个7、可编程中断控制器8259A每片具有(C)优先权控制。

A.4级 B.2级 C.8级 D.6级8、若要某系统的8253的2通道输出波形为占空比1:1的方波、分频系数为1000、二进制计数，其工作方式命令字为(B)。

A.A6H B.B6H C.B4H D.C7H 9、8237片内寻址的端口有(D)个。

A.4 B.2 C.8D.16 10、8259片内寻址的端口有(B)个。

A.4 B.2 C.8 D.16二、填空题：(每空1分，共计40分)1、指令ASSUME在程序中出现时表示：(段寄存器与段之间的对应关系)。

2、编语言源程序中的语句结构由4部分组成，每个部分称为项(也可称为域或埸)，各项名称分别为：标号或变量名、操作码、操作数、注释3、志寄存器FR中有六个状态标志，它们的符号、名称以及为0和1时代表的意义分别为：①.(进/借位位CF；当运算中最高位有进位或借位时CF=1；否则CF=0)；②.(符号位SF；当运算的结果最高位为1即结果为负数时SF=1；否则SF=0)③.(奇偶位PF；当运算的结果中低8位中含1的个数为偶数时PF=1；否PF=0 ④.(全零位ZF；当运算的结果为零时ZF=1；否则ZF=0)；⑤.(溢出位OF；当带符号数运算的结果有溢出时OF=1；否则OF=0)；⑥.(半进/借位位AF；当运算的结果D3向D4有进位或借位时AF=1；否则AF=0)；4、微机主机与输入/输出设备之间的数据传送方式有以下四种方式：(无条件传送)、(查询式传送)、(中断传送)、(DMA传送)、5、执行下面的程序段后，AX=(35)MOV CX，5 MOV AX，50 NEXT：SUB AX，CX LOOP NEXT HLT6、执行下面的程序段后，AL=(34H)，BUF DW 2152H，3416H，5731H，4684HMOV BX，OFFSET BUF MOV AL，3 XLAT7、标志寄存器FR中有三个控制标志，它们的符号、名称以及为0和1时代表的意义分别为：①.(中断控制IF；允许即开中断时IF=1；否则IF=0)；②.(方向控制DF；在串操作指令时需变址寄存器SI,DI按递减方式工作即-1/2时DF=1；否则DF=0)；③.(单步操作控制TF；需单步工作时TF=1；否则TF=0)；8、8086/8088 CPU具有两种外部中断，它们是(非屏蔽中断即NMI)和(可屏蔽中断即INTR)。

安徽大学2021微机原理期末考试卷A安徽大学 ____～____ 学年第二学期微机原理期末考试试卷一、填空题(每空 1 分，共 20 分)1.当INTEL 8086工作在最大模式时，需要 8288 芯片提供控制信号。

2.静态RAM的优点是只要电源不撤除，信息就不会丢失，但它的功耗较大，容量小，存取速度较快。

3.微机系统中数据传送的控制方式有三种，其中程序控制的数据传送又分为无条件传送、查询传送和中断传送。

4.所谓“串行通信”是指数据是一位一位顺序传送的。

在串行通信中有两种基本的通信方式：即异步通信(ASYNC) 和同步通信(SYNC) 。

5.当要进行一次DMA传送时，首先由外设向DMAC发DMA请求信号，DMAC收到此申请后向 CPU 发总线请求信号。

若 CPU 响应此请求则发总线响应给 DMAC，DMAC 接管总线后开始工作。

6.总线可分为内总线和外总线，其中内总线举例有： STD总线、 PC总线；外总线举例有： RS-232C 、 IEEE488 。

7.数据总线用来在 CPU 与内存储器或I/O设备之间交换信息，地址总线由 CPU发出，用来确定CPU要访问的内存单元或I/O端口的地址。

二、单项选择题(每小题 1分，共20分) 1、一个接口可由（D）组成。

A)一个端口 B)两个端口C)一个I/O地址 D)若干个I/O地址 2、微机总线的位数指的是（C）的位数。

A)地址线 B)控制线 C)数据线 D)并行线3、输入/输出指的是主机与（B）交换数据。

A)存储器 B)外设 C)键盘 D)显示器4、对以下类型的中断，优先级最低的是（C）。

A)指令中断 B)非屏蔽中断 C)可屏蔽中断 D)断点中断5、中断控制器8259A所管理的是（C）。

A)指令中断 B)非屏蔽中断 C)可屏蔽中断 D)单步中断6、8086 系列微机的中断向量号越大，则优先级（D）。

A)越高 B)越低 C)相同 D)不定7、可编程接口芯片在使用前对它（B），称为初始化编程。

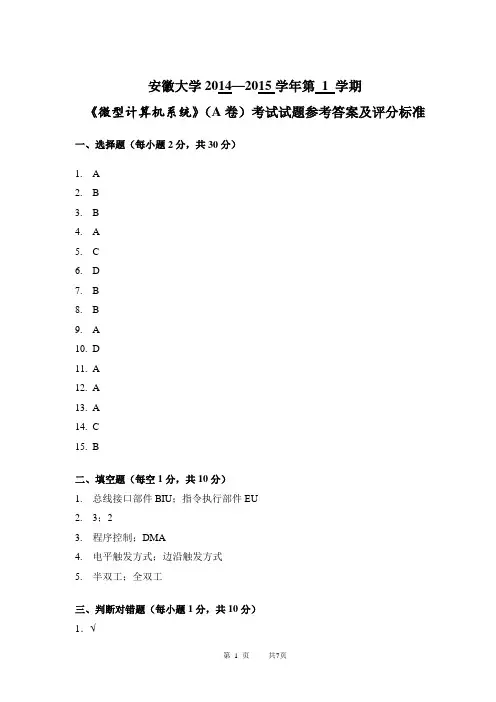

安徽大学2014—2015学年第 1 学期《微型计算机系统》（A卷）考试试题参考答案及评分标准一、选择题（每小题2分，共30分）1. A2. B3. B4. A5. C6. D7. B8. B9. A10.D11.A12.A13.A14.C15.B二、填空题（每空1分，共10分）1.总线接口部件BIU；指令执行部件EU2.3；23.程序控制；DMA4.电平触发方式；边沿触发方式5.半双工；全双工三、判断对错题（每小题1分，共10分）1．√2. √3. ×4. ×5. √6. √7. √8. √9. ×10. √四、简答题（每小题4分，共20分）1、8086 CPU标志寄存中所有标志位分为哪两类？每一类又包括哪些具体的标志位？解答：包括状态标志位与控制标志位。

状态标志位有6个，包括：CF，OF，ZF，PF，SF，AF，分别是进位标志位，益处标志位，零标志位，奇偶辅助进位标志位，符号标志位。

控制标志位有3个，包括：TF，IF，DF，分别是陷阱标志，中断允许标志，方向标志。

2、简述8086CPU响应中断的条件。

解答：（1）外设提出中断请示求（2）本中断位未被屏蔽（3）本中断优先级最高（4）CPU允许中断3、若当前SS=3500H，SP=0800H，说明堆栈段在存储器中的物理地址，若此时入栈10个字节，SP内容是什么？若再出栈6个字节，SP为什么值？解答：物理地址：35000H-35800H。

入栈10个字节后SP为7F6H。

再出栈6个字节后，SP为7FCH。

4、设8259A的端口地起址为20-21H，简述下述代码所执行的功能：MOV AL, 20HOUT 20H, AL解答：设置8259A 为普通EOI 方式。

5、 中断向量表用来存放什么信息？如果中断类型号n=4，其中断服务程序的入口地址CS:IP=0485:0016H ，它在中断向量表中是如何存放的，请画图说明。

解答：中断向量表用来存放中断服务程序的入口地址。

安徽大学2020—2021学年第二学期《微机原理》试卷（闭卷）(适用专业：电子09、自动化09、电气09、测控09、应物09)专业班级姓名学号开课系室电子信息工程系考试日期 2012年1月12日说明：所有问题除特别指出外，均针对8086； 所有问题均可用自己的语言回答。

一、填空题（每空1分，共201.十进制数189对应的二进制数是 ，对应的压缩BCD 码是 。

2.采用补码表示的某个8位二进制整数由3个“0”和5个“1”组成，则其可表示的最小真值是 。

3．已知两个BCD 数18H 和23H ，先将18H 送入寄存器AL 中，再将23H 送入BL 中，当执行指令ADD AL,BL 后，请问寄存器AL 中的值为 。

4.8086CPU 在执行MOV AL, [SI]指令的总线周期内，若SI 中存放的内容为1234H ，则BHE 和A0的状态分别为 。

5.任何一个逻辑地址均由段基址和偏移地址两部分组成，当进行取指令操作时，段基址由寄存器 提供，偏移地址由寄存器 提供。

6. 8086CPU 对外的数据线是 根，地址线 根，可寻址的内存单元数为 ，可寻址的I/O 端口数为 。

7.内存是位于计算机内部的主存储器，用于存放 。

8.微机系统中，CPU 与外设间的数据传送方式主要包括 ， 和 。

9.若某中断源的中断类型号为09H ，则CPU 响应该中断后会自动从物理地址为 开始的四个单元中取出相应的中断向量。

10．每片8259A 可管理 级中断，若3片8259A 进行级联，最多可连接 个可屏蔽中断源。

11.若AX=2000H ，BX=3000H,则执行指令SUB AX ，BX 后，标志寄存器中的OF= ，CF= 。

二、简答题（共371.条件传送接口电路中至少应包括什么端口？并简述条件传送的工作过程。

（3分）2.画出微型计算机的组成框图，并简述各部分功能。

（4分）3.画图说明下面语句所分配的存储空间及初始化的数据值。

安徽大学20 10 —20 11 学年第 1 学期《微机原理及应用》考试试卷（A 卷）（闭卷 时间120分钟）一、填空（将答案填在题目给定的横线上。

每空1分，共20分）1、数制转换：345.CH ＝_____________D ＝__________________________B 。

321.125D ＝_____________H ＝( _____________________________ )BCD2、8086CPU 可直接访问的存储空间为_______字节，对于奇地址存储体的选择信号是_______，对于偶地址存储体的选择信号是_______。

3、8086CPU 的BIU 由_____个段寄存器、一个_____位的指令指针、_____字节指令队列、一个_____位地址加法器和控制电路组成。

4、若8259A 中ICW2的初值为60H ，则在中断响应周期数据总线上出现的与IR3对应的中断类型码为_______。

5、在存储器的层次结构中，越远离CPU 的存储器，其存取速度_____，存储容量_____，价格_____。

6、若8255A 的系统基地址为2F8H ，且各端口地址都是偶地址，则8255A 另外三个端口地址为_________，_________和_________。

7、一中断向量占 4 个字节单元，其中低地址的两个字节单元存放____________________ ________________，高地址的两个字节单元存放________________________________。

二、单项选择（在备选答案中选出一个正确答案，并将其代码填在题中的横线上。

每小题1分，共20分）1、RESET 信号有效后，8086CPU 的启动地址为___________。

A) 00000h B) 0FFFFh C) 0FFFF0h D) 0FFFFFh2、下列寄存器组中，全部可用于寄存器间接寻址方式中的为：___________。
