CAD焊接图纸符号标注图解示例

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号。

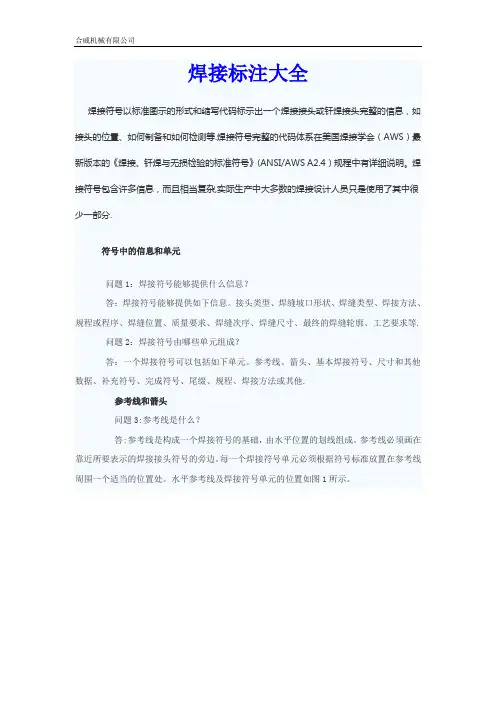

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分.符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么？答:参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如,焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内,无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

常用焊缝符及其标注方法全The pony was revised in January 2021常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度cⅠ形焊缝4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。

5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分.符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么？答:参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如,焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内,无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

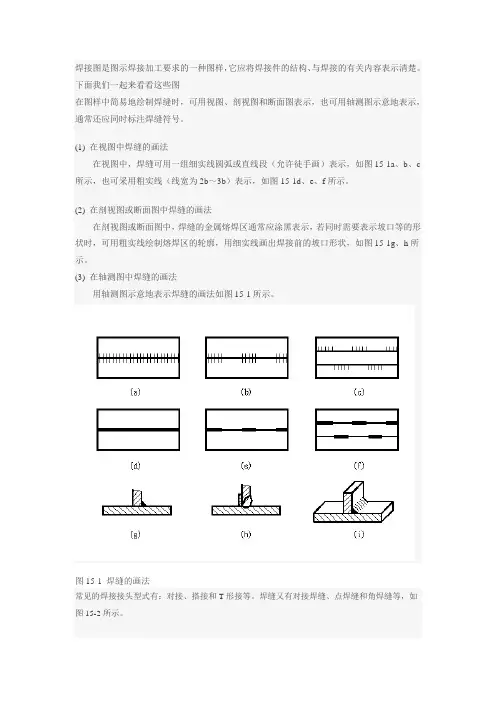

焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。

下面我们一起来看看这些图在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c 所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1所示。

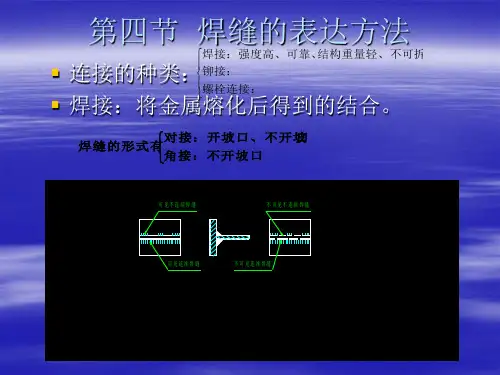

图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表1 5-1所示。

基本符号采用实线绘制（线宽约为0.7b）。

表15-1基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

但在标注单边V 形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。

在CAD图纸中，焊接符号的标注方法通常采用图形符号加辅助符号的方式。

图形符号用于表示焊接类型，而辅助符号则用于标注焊接工艺、方法等内容。

常见的焊接符号包括直角焊缝、对角焊缝等。

直角焊缝通常采用图形符号“L”来表示，同时在符号下方注明焊缝尺寸和要求。

对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。

此外，还有各种形状的焊缝标注符号，如“△”、“u”、“v”等，分别表示V形焊缝、坡口焊缝和对接坡口焊缝等。

在标注焊接符号时，需要注意以下几点：
基准线的虚线可以画在基准线实线的上侧或下侧，但基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

当为双面对称焊缝时，基准线可不加虚线。

基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

焊缝的基本符号、辅助符号和补充符号（尾部符号除外）一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线。

在实际应用中，需要根据具体的图纸要求和焊接工艺要求进行标注。

如有疑问，建议查阅相关的CAD软件使用说明文档或咨询专业技术人员。

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会(焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1焊接符号能够提供什么信息?答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2:焊接符号由哪些单元组成?答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3 :参考线是什么?答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4 )规程中有详细说明。

1所示。

阳1烽掩紆号单死的位«问题4 :焊接符号中各单元的标准位置是如何安排的?答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。

通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。

二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。

其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。

2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。

B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。

C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。

3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。

4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。

5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。

三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。

通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。

四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。

五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。

浩辰CAD焊接符号怎么标注
在处理有焊接部分的设计图纸的时候，我们常常要用到焊接符号标注。

焊接符号标注内容很丰富，不仅有设计要求，还包含了焊件下料、坡口制备、焊接件端面间隙、焊接方法、焊缝外形、检验及试验等工艺要求。

浩辰CAD焊接符号标注
在今天的CAD教程中，我们就给大家讲解一下焊接符号标注的使用方法。

首先，我们在浩辰CAD机械2011的菜单栏中找到【符号标注】菜单下的【焊接标注】，点击之后系统弹出对话框(如图1)。

图1
其中，焊缝有两种表示方法，即符号法和图示法。

现在，为了简化和统一图样，焊缝画法以焊缝符号标注法为主，在必要时允许辅以图示法。

焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素。

当然，在必要时，还可以加注辅助符号、补充符号、焊缝尺寸及焊接工艺等其他辅助要素。

浩辰CAD机械2011中的焊接符号标注不仅可以按有关规定标准表示焊缝，还能将标注出的各种焊接形式保存为焊接样式，供日后使用。

具体来说，当设置好焊接标注后，我们点击【保存当前设置】按钮，可将当前焊接标注保存到指定的样式中。

当我们需要使用的时候，可点击【焊接样式】按钮，在样式选择框中双击指定的样式，即可调出焊接标注样式。

这种方式的好处是，我们可以通过调用自定义的焊接样式来应对同类需求，这显然能够减少我们的重复工作，提高设计效率。

除此之外，浩辰CAD机械2011软件的焊接标注还有很多技巧，限于篇幅这里就不再多讲了，大家可以通过实践进行体会。

工程图纸焊接符号标注技巧实例摘要：在机械设计加工和制造中焊接件是经常会用到的，而且焊接的工艺在不同条件和材料中也是大不相同，焊接的质量对机械零件的使用性能有着密切的关系，在图纸设计中就要求明确的标注好焊接的焊缝和技术要求等。

正文：在机械设计加工和制造中焊接件是经常会用到的，而且焊接的工艺在不同条件和材料中也是大不相同，焊接的质量对机械零件的使用性能有着密切的关系，在图纸设计中就要求明确的标注好焊接的焊缝和技术要求等。

在浩辰CAD机械2012中把GB标准的【焊接符号】标注做成了单独的模块，不但提高了标注的精确度，还减轻了广大设计师的标注繁琐度。

利用浩辰CAD机械2012标注焊接符号，不但参数全面，而且快捷方便。

一、焊接件通用技术要求(JB/ZQ400.3-86)1.焊接结构件的长度尺寸公差见1-245c 尺寸和形位公差数值.plb，适用于焊接零件和焊接组件的长度尺寸。

焊接件的直线度.平面度和平行度公差见 1-245c 尺寸和形位公差数.plb，焊接结构件的尺寸公差与形位公差等级选用见1-245b 尺寸和形位公差等级.plb2.标注和未标注角度的偏差见1-246a 角度偏差.plb，角度偏差的公称尺寸以短边为基准边，其长度从图样标明的准点算起.。

3.喷丸处理的焊接件，为了防止钢丸钻入焊缝，必须焊接内焊缝，并尽量避免内室和内腔.如果结构上必须有内室和内腔，则必须进行酸洗，以便达到表面除锈质量等级Be(见JB/ZQ4000.10-86附录A). 对此图样需作标注。

4.由平炉钢制造的低碳钢结构件，可在任何温度下进行焊接.但为了避免焊接过程产生裂纹及脆性断裂，厚度较大的焊接件，焊削必须根据工艺要求，进行预热和缓冷. 板厚超过30mm的重要焊接结构，焊后应立即消除内应力，消除内应力采用550-600℃回火，或200℃局部低温回火。
