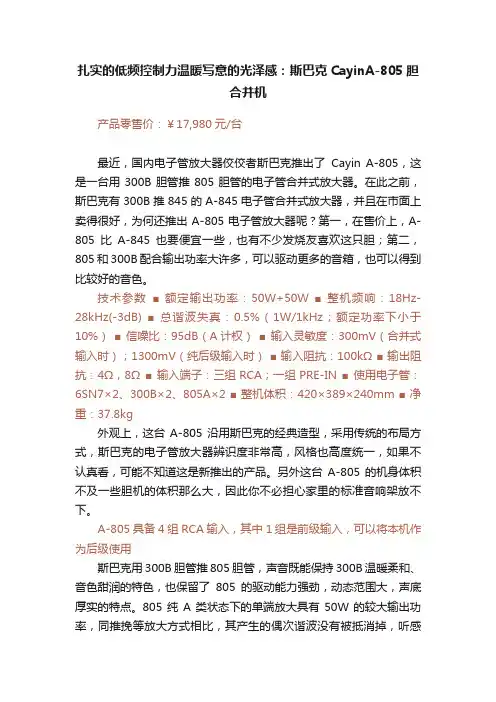

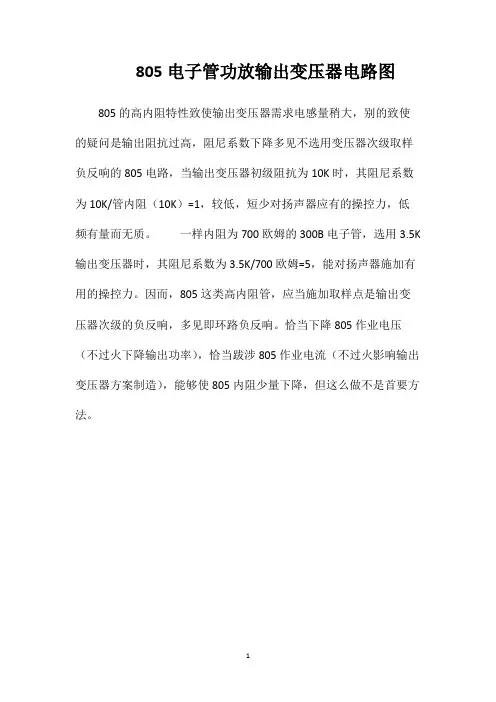

805电子管功放输出变压器电路图805的高内阻特性致使输出变压器需求电感量稍大，别的致使的疑问是输出阻抗过高，阻尼系数下降多见不选用变压器次级取样负反响的805电路，当输出变压器初级阻抗为10K时，其阻尼系数为10K/管内阻（10K）=1，较低，短少对扬声器应有的操控力，低频有量而无质。
一样内阻为700欧姆的300B电子管，选用3.5K 输出变压器时，其阻尼系数为3.5K/700欧姆=5，能对扬声器施加有用的操控力。
因而，805这类高内阻管，应当施加取样点是输出变压器次级的负反响，多见即环路负反响。
恰当下降805作业电压（不过火下降输出功率），恰当跋涉805作业电流（不过火影响输出变压器方案制造），能够使805内阻少量下降，但这么做不是首要方法。
1。

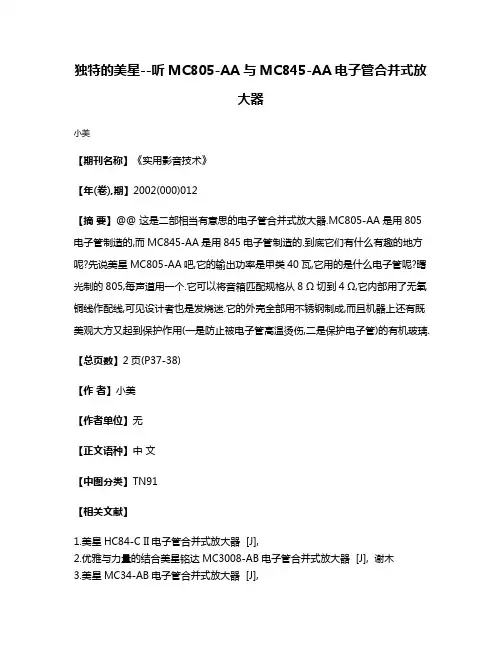

独特的美星--听MC805-AA与MC845-AA电子管合并式放
大器
小美
【期刊名称】《实用影音技术》
【年(卷),期】2002(000)012
【摘要】@@ 这是二部相当有意思的电子管合并式放大器.MC805-AA是用805电子管制造的,而MC845-AA是用845电子管制造的.到底它们有什么有趣的地方呢?先说美星MC805-AA吧,它的输出功率是甲类40瓦,它用的是什么电子管呢?曙光制的805,每声道用一个.它可以将音箱匹配规格从8 Ω切到4 Ω,它内部用了无氧铜线作配线,可见设计者也是发烧迷.它的外壳全部用不锈钢制成,而且机器上还有既美观大方又起到保护作用(一是防止被电子管高温烫伤,二是保护电子管)的有机玻璃.【总页数】2页(P37-38)
【作者】小美
【作者单位】无
【正文语种】中文
【中图分类】TN91
【相关文献】
1.美星HC84-C II电子管合并式放大器 [J],
2.优雅与力量的结合美星铭达MC3008-AB电子管合并式放大器 [J], 谢木
3.美星MC34-AB电子管合并式放大器 [J],
4.一对孪生音响王子的诞生--记美星电子厂今秋推出的电子管合并式甲类功率放大器MC805-AA和MC845-AA [J], 小玉
5.美星MC845-AA电子管合并式放大器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

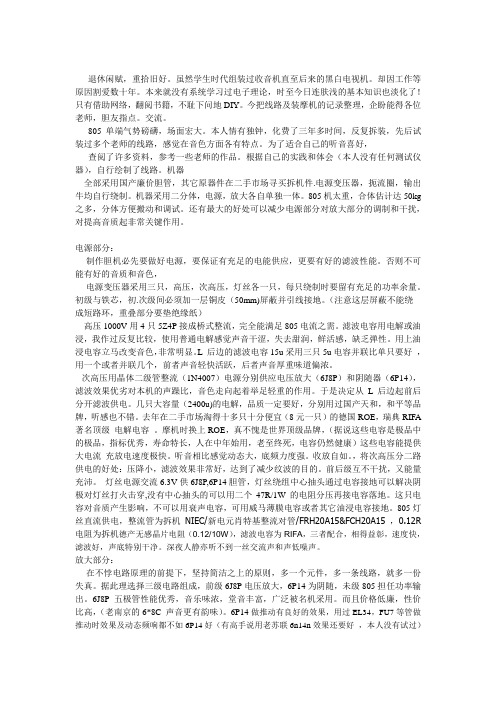

退休闲赋，重拾旧好。
虽然学生时代组装过收音机直至后来的黑白电视机。
却因工作等原因割爱数十年。
本来就没有系统学习过电子理论，时至今日连肤浅的基本知识也淡化了！只有借助网络，翻阅书籍，不耻下问地DIY。
今把线路及装摩机的记录整理，企盼能得各位老师，胆友指点。
交流。
805单端气势磅礴，场面宏大。
本人情有独钟，化费了三年多时间，反复拆装，先后试装过多个老师的线路，感觉在音色方面各有特点。
为了适合自己的听音喜好，查阅了许多资料，参考一些老师的作品。
根据自己的实践和体会（本人没有任何测试仪器），自行绘制了线路。
机器全部采用国产廉价胆管，其它原器件在二手市场寻买拆机件.电源变压器，扼流圈，输出牛均自行绕制。
机器采用二分体，电源，放大各自单独一体。
805机太重，合体估计达50kg 之多，分体方便搬动和调试。
还有最大的好处可以减少电源部分对放大部分的调制和干扰，对提高音质起非常关键作用。
电源部分：制作胆机必先要做好电源，要保证有充足的电能供应，更要有好的滤波性能。
否则不可能有好的音质和音色，电源变压器采用三只，高压，次高压，灯丝各一只，每只绕制时要留有充足的功率余量。
初级与铁芯，初.次级间必须加一层铜皮（50mm)屏蔽并引线接地。
（注意这层屏蔽不能绕成短路环，重叠部分要垫绝缘纸）高压1000V用4只5Z4P接成桥式整流，完全能满足805电流之需。
滤波电容用电解或油浸，我作过反复比较，使用普通电解感觉声音干涩，失去甜润，鲜活感，缺乏弹性。
用上油浸电容立马改变音色，非常明显。
L 后边的滤波电容15u采用三只5u电容并联比单只要好，用一个或者并联几个，前者声音轻快活跃，后者声音厚重味道偏浓。
次高压用晶体二级管整流（1N4007）电源分别供应电压放大（6J8P）和阴随器（6P14），滤波效果优劣对本机的声躁比，音色走向起着举足轻重的作用。
于是决定从L 后边起前后分开滤波供电。
几只大容量（2400u)的电解，品质一定要好，分别用过国产天和，和平等品牌，听感也不错。

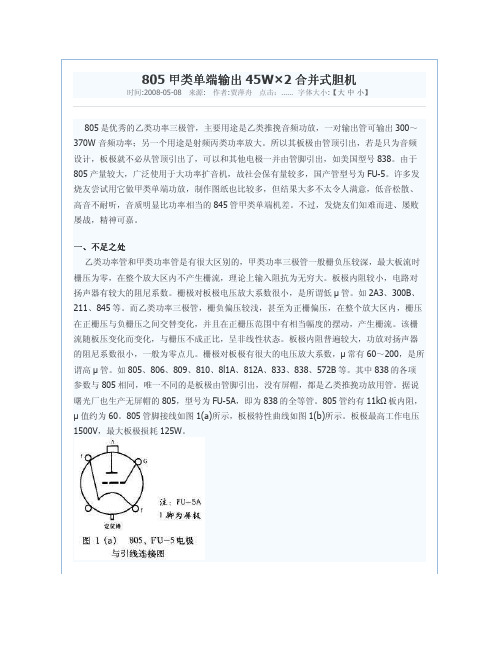

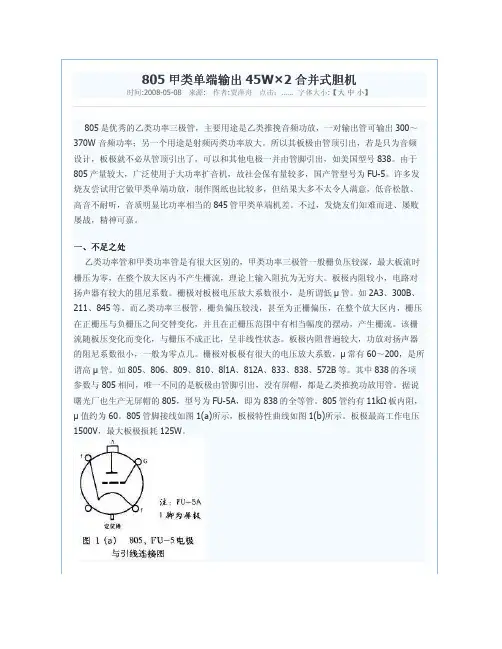

805甲类单端输出45W×2合并式胆机时间:2008-05-08 来源: 作者:贾萍舟点击：…… 字体大小:【大中小】805是优秀的乙类功率三极管，主要用途是乙类推挽音频功放，一对输出管可输出300～370W 音频功率；另一个用途是射频丙类功率放大。
所以其板极由管顶引出，若是只为音频设计，板极就不必从管顶引出了，可以和其他电极一并由管脚引出，如美国型号838。
由于805产量较大，广泛使用于大功率扩音机，故社会保有量较多，国产管型号为FU-5。
许多发烧友尝试用它做甲类单端功放，制作图纸也比较多，但结果大多不太令人满意，低音松散、高音不耐听，音质明显比功率相当的845管甲类单端机差。
不过，发烧友们知难而进、屡败屡战，精神可嘉。
一、不足之处乙类功率管和甲类功率管是有很大区别的，甲类功率三极管一般栅负压较深，最大板流时栅压为零，在整个放大区内不产生栅流，理论上输入阻抗为无穷大。
板极内阻较小，电路对扬声器有较大的阻尼系数。
栅极对板极电压放大系数很小，是所谓低µ管。
如2A3、300B、211、845等。
而乙类功率三极管，栅负偏压较浅，甚至为正栅偏压，在整个放大区内，栅压在正栅压与负栅压之间交替变化，并且在正栅压范围中有相当幅度的摆动，产生栅流。
该栅流随板压变化而变化，与栅压不成正比，呈非线性状态。
板极内阻普遍较大，功放对扬声器的阻尼系数很小，一般为零点几。
栅极对板极有很大的电压放大系数，µ常有60～200，是所谓高µ管。
如805、806、809、810、8l1A、812A、833、838、572B等。
其中838的各项参数与805相同，唯一不同的是板极由管脚引出，没有屏帽，都是乙类推挽功放用管。
据说曙光厂也生产无屏帽的805，型号为FU-5A，即为838的全等管。
805管约有11kΩ板内阻，µ值约为60。
805管脚接线如图1(a)所示，板极特性曲线如图1(b)所示。
电子管功放电路大全
————————————————————————————————作者：————————————————————————————————日期：
本贴图纸都经过实做验证，转载请注明出处。
6L6G(6P3P)推挽1，输出功率25W，THD=0.3%
EL84(6P14)推挽，输出功率15W
前级1(12AX7+12AU7)
前级2(12AX7+6DJ8)
前级电源1
2#
新增一张300B图纸
注：本图为单声道设计
6550单端图纸1(三极管接法)，输出功率8W
纯真之源已改版实做，第二版各种功率管电路如下：6550/KT88单端，输出功率13.5W
6L6/6P3P单端，输出功率7W
EL34单端，输出功率8W
807/FU7单端，输出功率8W
KT66单端，输出功率8W
6146/FU46单端，输出功率8W
6V6/6P6P单端，输出功率4W
805单端图纸，输出功率大于25W
811单端图纸，输出功率14W
SunAudio 2A3单端改进版，增强全面性，平衡性，提高低频速度力度。
2A3推挽图纸，输出功率12W，THD=0.24%
高品质电子管功放电路大全-适合胆机发烧友。

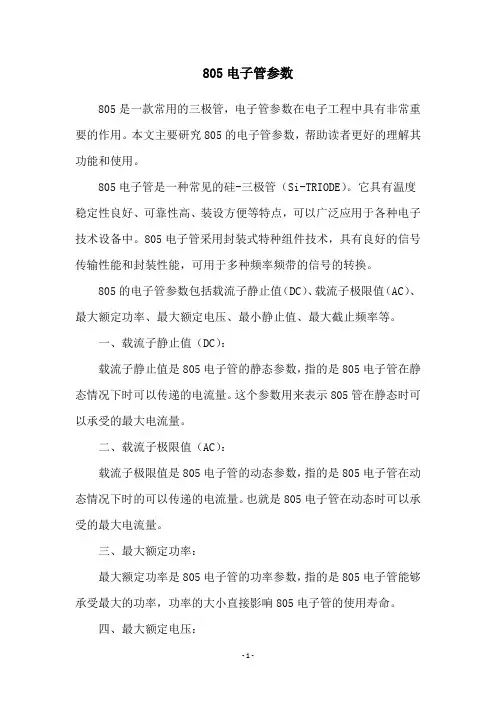

805电子管参数805是一款常用的三极管，电子管参数在电子工程中具有非常重要的作用。
本文主要研究805的电子管参数，帮助读者更好的理解其功能和使用。
805电子管是一种常见的硅-三极管（Si-TRIODE）。
它具有温度稳定性良好、可靠性高、装设方便等特点，可以广泛应用于各种电子技术设备中。
805电子管采用封装式特种组件技术，具有良好的信号传输性能和封装性能，可用于多种频率频带的信号的转换。
805的电子管参数包括载流子静止值（DC）、载流子极限值（AC）、最大额定功率、最大额定电压、最小静止值、最大截止频率等。
一、载流子静止值（DC）：载流子静止值是805电子管的静态参数，指的是805电子管在静态情况下时可以传递的电流量。
这个参数用来表示805管在静态时可以承受的最大电流量。
二、载流子极限值（AC）：载流子极限值是805电子管的动态参数，指的是805电子管在动态情况下时的可以传递的电流量。
也就是805电子管在动态时可以承受的最大电流量。
三、最大额定功率：最大额定功率是805电子管的功率参数，指的是805电子管能够承受最大的功率，功率的大小直接影响805电子管的使用寿命。
四、最大额定电压：最大额定电压是805电子管的电压参数，指的是805电子管能够承受最大的电压。
这个参数用来限定805电子管能够承受的最大电压。
五、最小静止值：最小静止值是805电子管的参数，指的是805电子管静态时最小承受的电流量。
这个参数在805电子管使用中具有重要意义，用来确保805管在静态时能正常工作。
六、最大截止频率：最大截止频率是805电子管的一个参数，指的是805电子管可以承受的最大信号频率。
如果信号的频率超过805电子管的最大截止频率，805电子管就无法正常工作。
805电子管的电子管参数是在805电子管使用及评估中一个重要因素，必须确保805电子管参数合理，才能确保805管在使用过程中正常行。
以上就是关于805电子管参数的介绍，希望能够帮助读者更好的了解805电子管的参数、功能及使用方式，并能为805管的使用和应用提供正确的参考。
差分放大电路是为解决直流放大器的工作点漂移而出现的。
由于集成电路中晶体管的一致性好, 且大电容不易制造, 差分电路已成为模拟集成电路中放大电路的主要形式。
电子管差分放大器与晶体管差分放大器原理差不多, 但在音频领域内实际应用并不多。
其基本电路如上图所示。
当两个电子管的特性一致时, 两管的屏流相等, 两个输出端的电压幅值相等, 相位相反。
由于阴极电阻R5的作用, 在电子管的栅极输入信号时, 一个管子屏流的增加必然导致另一个管子屏流的减少, 并且增加量与减少量相等, 而输出电压则是二者之差, 这正是差分电路名称的由来。
但当电子管的工作点选择不当时, 仍可能出现一个管子的增加量不等于另一个管子减小量的情况, 即放大器出现了失真。
当双端输出时, 失真被抵销一大部分, 而单端输出时, 失真并不能被抵销, 与单管放大器（工作点相同）差不多。
电子管差分放大电路对管子的配对要求也比较高, 两管一致性越好, 电路性能越好。
此外还与阴极电阻R5有关, R5越大, 电路性能越好。
但阴极电阻大, 相应要求负电源电压高。
例如《电子报》2006年24期《电子管差分放大电路》一文阴极电阻高达68kΩ, 若每管屏流为1mA, 则负电源应达－134V）（栅负压－2V）功耗也增加。
为此, 也可采用在阴极电路接入恒流源的方法, 如下图所示, 但又增加了电路的复杂性, 恒流源除可采用晶体管, 也可采用恒流二极管或电子管, 此时, 阴极负电压只需10～20V。
在采用阴极电阻的情况下, 电阻大小可用下式计算:R5＝｜VS｜＋｜VG｜／2I式中VS为阴极负电压, VG为栅负压, I为单管屏极电流。
当｜VS｜｜VG｜时, 可按R5＝VS2／2I选取电阻。
当电阻接入电路后, 其直流负反馈作用可自动提供适宜的栅负压稳定工作点（工作点可能与原选值略有差异, 但不影响正常工作）。
较之单管放大器, 电子管差分放大器有如下优点:1.省去了阴极旁路电路, 电路频响可至OHz, 成为直流放大器, 但高端频响不变。
电子管功放简易设计，写给初学者!常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。
电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。
一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。
以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。
功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。
这里的初学者指有一定的电路理论基础，最好有一定的实做基础且对电子管工作原理有一定了解的（1）整机及各单元级估算1，由于功放常根据其输出功率来分类。
因此先根据实际需求确定自己所需要设计功放的输出功率。
对于95db的音箱，一般需要8W输出功率；90db的音箱需要20W左右输出功率；84db音箱需要60W左右输出功率，80db音箱需要120W左右输出功率。
当然实际可以根据个人需求调整。
2，根据功率确定功放输出级电路程式。
对于10W以下功率的功放，通常可以选择单管单端输出级；10－20W可以选择单管单端功放，也可以选择推挽形式；而通常20W以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。
3，根据音源和输出功率确定整机电压增益。
一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms左右。
由输出功率确定输出电压有效值：Uout＝√￣（P·R），其中P为输出功率，R为额定负载阻抗。
例如某8W输出功率的功放，额定负载8欧姆，则其Uout＝8V，输入电压Uin记0.5V，则整机所需增益A＝Uout/Uin＝16倍4，根据功率和输出级电路程式确定电压放大级所需增益及程式。
（OTL功放不在讨论之列）目前常用功率三极管有2A3，300B，811，211，845，805 常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P （807），EL34，FU50，KT88，EL156，813束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。

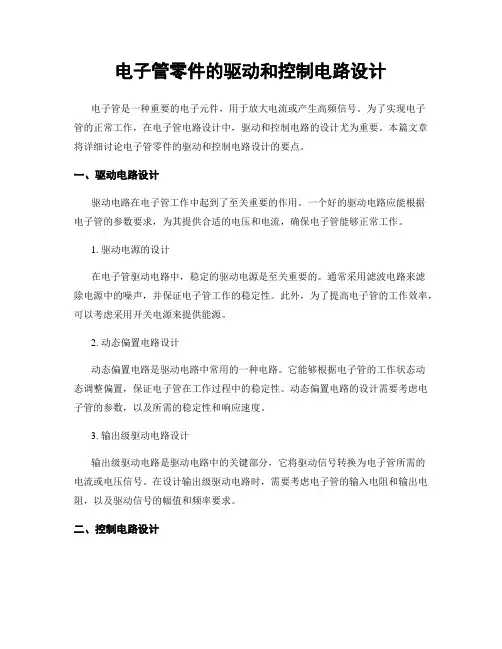

电子管零件的驱动和控制电路设计电子管是一种重要的电子元件，用于放大电流或产生高频信号。
为了实现电子管的正常工作，在电子管电路设计中，驱动和控制电路的设计尤为重要。
本篇文章将详细讨论电子管零件的驱动和控制电路设计的要点。
一、驱动电路设计驱动电路在电子管工作中起到了至关重要的作用。
一个好的驱动电路应能根据电子管的参数要求，为其提供合适的电压和电流，确保电子管能够正常工作。
1. 驱动电源的设计在电子管驱动电路中，稳定的驱动电源是至关重要的。
通常采用滤波电路来滤除电源中的噪声，并保证电子管工作的稳定性。
此外，为了提高电子管的工作效率，可以考虑采用开关电源来提供能源。
2. 动态偏置电路设计动态偏置电路是驱动电路中常用的一种电路。
它能够根据电子管的工作状态动态调整偏置，保证电子管在工作过程中的稳定性。
动态偏置电路的设计需要考虑电子管的参数，以及所需的稳定性和响应速度。
3. 输出级驱动电路设计输出级驱动电路是驱动电路中的关键部分，它将驱动信号转换为电子管所需的电流或电压信号。
在设计输出级驱动电路时，需要考虑电子管的输入电阻和输出电阻，以及驱动信号的幅值和频率要求。
二、控制电路设计控制电路在电子管的工作中起到了控制和保护的作用。
一个良好的控制电路能够调节电子管的工作参数，保证其在工作范围内正常运行，同时防止电子管过载或损坏。
1. 温度保护电路设计电子管在工作过程中会产生热量，为了防止过热引起损坏，需要设计温度保护电路。
温度保护电路可以通过温度传感器实时监测电子管的温度，一旦温度超过设定值，保护电路会自动切断电源或采取其他保护措施。
2. 过载保护电路设计为了保护电子管不受过载的影响，需要设计过载保护电路。
过载保护电路可以根据电子管的工作电流和电压，以及工作时间来判断是否过载，并在过载时切断电源或降低输入信号，保护电子管不受损坏。
3. 驱动信号调节电路设计驱动信号调节电路可以根据需要调整驱动信号的幅值、频率和相位等参数，以满足电子管的工作要求。
805电子管特性及其电路设计简析
——版权所有：HIFIDIY论坛Juline 805电子管是一种灵敏度高，性价比高的大功率电子管，容易制成20W以上输出功率的单管A类放大器。
因此有不少玩家参与尝试制作，也产生了大量试制电路。
但是，往往出现的问题是，频响不宽，音色不平衡，功率不大。
本文就805管的本身特性展开一些简易分析，供大家设计制作参考。
1，805电子管特性概述。
805电子管原形是一款丙类发射用电子管，
屏耗 Pa = 125W
放大系数 u = 50
内阻 Ri = 10K，
其屏栅特性曲线见图：
2，按照常用线路的工作点分析：
现在常见电路工作点往往是：
屏压Ua = 1050V
屏流Ia = 100mA
负载阻抗RL = 7~10K
就此工作点，在屏栅特性曲线上简易作图，得：
对805动态工作情况简易分析如下:
805静态工作点，
Ug1 = +18V，此时有栅流大致12mA 左右
Ua = 1050V
Ia = 100mA
假设推动电压为对称
正弦波
当805电子管动作点移动到负半周某点A处：
Ug1 = +45V
Ua = 300V
Ia = 168mA
此时如果要输出完整对称的正弦波，正半周A'点，根据特性曲线应当为：Ug1= －9V
Ua = 1630V
Ia = 40mA
输出功率根据负半周，大致为
Po = 0.5(1050 - 300)/(168 - 100)*1000 = 25W
此时栅极动作范围是Ug1 从－9V ~ 45V
栅流变化范围是0mA ~ 40mA （粗略值）
以上要说明的是，805在Ug1 = 0V ~ －9V 区间内，基本是无栅流的。
此时，805输入阻抗近似趋向无穷大（实测在10K左右）
而当805在Ug1 = 0V ~ +45V 区间内，栅流是递增的。
此时，805输入阻抗降至几百欧姆到几千欧姆之间。
另外注意到，805的内阻，随着电压递增而递增，随着电流递增而递减。
失真分量和失真定性在后面将简述。
3，常见805电路推动形式不外乎两种：
a；阴极输出器直接耦合
b；推动变压器耦合
在此不讨论主观评价，仅从原理上，实际测试结果上做一说明：
常见阴极输出器直接耦合如图：
此类阴极输出推动，常采用多极管的三极管接法直接耦合805。
按照前述的805动态工作分析，当805栅极电压动作到负栅压部分（0~ -9V）时，
由于805栅压等于推动管阴极电压，因此推动管阴极电压应当为负，
而实际情况是，由于推动管阴极最低电压是0V，不能更负，
因此实际805栅极推动范围只有0V ~ 45V
此时动作点即动态分析图中所示的小三角区域，
输出功率Po' = 0.5(1425-1050)/(100-55)*1000 = 8.5W，
之前提到的第一个问题，输出功率不大，即此类电路造成。
这就是这类电路最大的缺点，对于低灵敏度音箱，开大音量，会引起削波失真。
固然，从来不开那么大音量可以不在意，但是如果仅仅输出8.5W，如此低的利用率，采用300B可能是更好的选择。
想要获得较大的输出功率，不利用负栅压部分是很难实现的。
常见的变压器推动电路如图：
此类变压器推动电路，常采用多极管接成三极管或300B,2A3等三极管推动。
由于805灵敏度高，所需推动电压小，需要推动功率，
应当采用降压推动变压器
采用降低推动变压器的特性是：
变压器初级阻抗高，次级输出阻抗低，和匝数平方成正比
初级动态电压高，次级输出电压低，和匝数比成正比
初级电流小，次级输出电流大，和匝数比成反比
初级输出功率基本等于次级输出功率
因此，在805栅极，没有太大问题。
解决了805栅极动态范围的问题。
但是，变压器是一种阻抗变换器件，初级内阻可以反射到次级，次级负载阻抗也反射到初级作为初级实际阻抗。
我们分析当805栅压为0 ~ －9V 时的情况：
此时805栅极阻抗近似为10K欧姆以上，即变压器次级负载大于10K欧姆
通过常见(5K:600)降压变压器，反射到初级，即初级负载为100K欧姆左右
假设推动管为300B ，在300B特性曲线图上做100K欧姆负载线，如下图中蓝色直线所示；
再分析当805栅压为0 ~ 45V 时的情况：
此时805栅极输入阻抗平均值在2K欧不到，即变压器次级负载近似为2K欧姆
通过变压器次级反射到初级，即初级负载阻抗为16K欧左右
推动管仍然为300B，在其特性曲线上作16K欧姆负载线，如下图中红色直线所示：
在图中看到，推动级的实际负载是不稳定的，产生突变的。
实际上由于805栅极阻抗最小值可能低达300欧姆，最大值高达50K欧姆
对于推动管而言，会产生很大的失真。
另外，可以看出，推动管内阻越小，克服这种失真的能力越强，因此6C33C反而是一个比较好的选择（但是很不实际）。
由于变压器的不理想性，实际推动变压器还会引起频响问题，
若推动变压器频响为 10-50K -3db, 20Hz和20KHz必然会受到少量影响，大致为20Hz,20KHz -0.5db不到
由于输出变压器频响同样具有不理想性，在20Hz 和20KHz 同样会有此类衰减。
两项衰减叠加，实际常常导致整机的两端频响下降，20Hz 和 20KHz 衰减大于1db以上。
如果要避免此类现象，往往需要高品质的变压器，可能会付出昂贵的代价，得不偿失。
还需要考虑的是，推动变压器相当于电路中加入了一个一介以上低通环节，导致负反馈施加的困难。
（即使优质变压器仍然不能避免，环路负反馈是不能解决变压器问题的）
总体而言，变压器推动性能还不如经过改进的阴极直耦电路（下文介绍）。
4，对阴极直耦电路驱动范围的改进：
典型阴极直耦电路存在不能驱动负电压的问题，可以采用正负电源供电解决，典型结构如图：
同样由于805栅流的变化，推动级供电内阻应当尽量低，采用晶体管整流比较适当。
另外应当选择u偏高，S偏大的推动三极管，个人推荐采用EL系列五极管接成三极管，例如EL34,EL84
此类五极管接成三极管作阴极输出器，具有较低的输出阻抗，可以较好的因对805输入阻抗变化。
5，由805内阻引起的问题：
805的高内阻特性导致输出变压器需要电感量稍大，
另外引起的问题是输出阻抗过高，阻尼系数降低
常见不采用变压器次级取样负反馈的805电路，当输出变压器初级阻抗为10K时，
其阻尼系数为 10K/管内阻（10K）=1，较低，缺乏对扬声器应有的控制力，低频有量而无质。
同样内阻为700欧姆的300B电子管，采用3.5K输出变压器时，
其阻尼系数为3.5K/700欧姆= 5，能对扬声器施加有效的控制力。
因此，805这类高内阻管，应当施加取样点是输出变压器次级的负反馈，常见即环路负反馈。
适当降低805工作电压（不过分降低输出功率），适当提高805工作电流（不过分影响输出变压器设计制作），可以使805内阻少许降低，但这样做不是主要手段。
6，805失真特性，在805特性曲线上不同工作点作不同负载特性曲线可以发现：
805的二，三次谐波比较均等。
805静态工作点电压越高，电流越小，三次谐波失真稍大，采用稍低的供电电压可以缓解这个问题。
对于805而言，实际使用屏耗低于100W，寿命较长。
综合几点，805供电电压在750V ~ 900V之间取值尚可。
7，实用805单端电路：
这是一款经过实做，性能尚可的805单端电路，且调试十分简单。
推动级虽然没有加入负电压供电，但是抬高了805阴极电位，等效增加了推动范围。
整体施加了少量环路反馈，不会造成音质受损的问题。
需要注意保持805灯丝供电电压在10V ±0.2V以内。
输出功率在25W以上。
