电气CAD制图与识图复习课程

一、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图的分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

11、数据单：对特定项目给出详细信息的资料。

第1.1章电气CAD绘图基础第 11 章电气 CAD 绘图基础在当今的电气工程领域，CAD（计算机辅助设计）绘图技术已经成为了不可或缺的重要工具。

无论是电气系统的设计、电路原理图的绘制，还是电气设备的布局规划，都离不开电气 CAD 绘图。

掌握电气CAD 绘图基础，对于电气工程师和相关技术人员来说，是必备的技能之一。

电气 CAD 绘图软件的选择是迈出成功绘图的第一步。

市场上有众多的电气 CAD 软件可供选择，如 AutoCAD Electrical、EPLAN、SolidWorks Electrical 等。

这些软件各有特点和优势，需要根据具体的需求和使用场景来进行选择。

AutoCAD Electrical 是一款广泛应用的电气 CAD 软件，它与普通的AutoCAD 软件相比，专门针对电气设计进行了优化，提供了丰富的电气符号库和智能化的绘图工具。

EPLAN 则以其强大的项目管理和数据管理功能而受到青睐，尤其适用于复杂的电气系统设计。

SolidWorks Electrical 则与 SolidWorks 机械设计软件紧密集成，方便进行机电一体化的设计。

在开始绘图之前，了解电气符号的规范和标准是至关重要的。

电气符号是电气 CAD 绘图的基本元素，它们代表着各种电气元件、设备和线路。

常见的电气符号包括电阻、电容、电感、变压器、开关、接触器等。

这些符号都有其特定的形状、尺寸和标注方式，遵循国际和国内的标准，如 IEC（国际电工委员会）标准和 GB（国家标准）。

例如，电阻的符号通常是一个矩形，电容的符号是两条平行的线，电感的符号是一个螺旋线。

在绘制电气符号时，要确保符号的准确性和清晰度，以便于他人能够准确理解图纸的含义。

正确设置绘图环境也是电气 CAD 绘图的重要环节。

这包括选择合适的图纸尺寸、比例、单位和精度等。

图纸尺寸应根据绘图内容的大小和复杂程度来选择，常见的图纸尺寸有 A4、A3、A2 等。

比例的选择要根据实际情况来确定，以确保图纸能够清晰地表达电气系统的布局和细节。

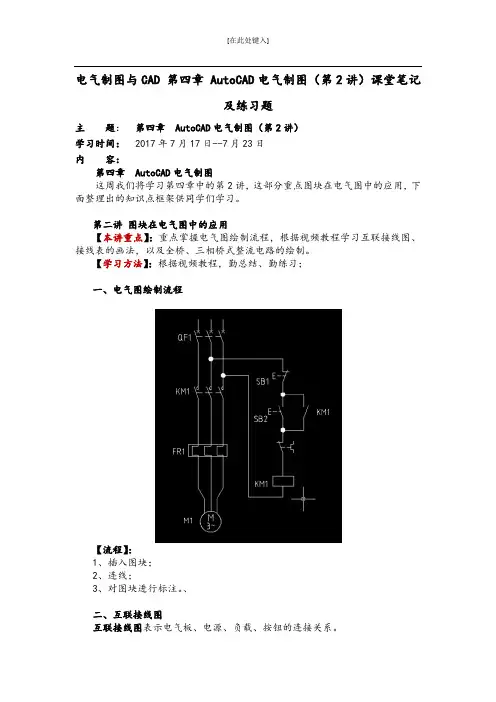

电气制图与CAD 第四章 AutoCAD电气制图（第2讲）课堂笔记
及练习题
主题：第四章 AutoCAD电气制图（第2讲）
学习时间：2017年7月17日--7月23日
内容：
第四章 AutoCAD电气制图
这周我们将学习第四章中的第2讲，这部分重点图块在电气图中的应用，下面整理出的知识点框架供同学们学习。

第二讲图块在电气图中的应用
【本讲重点】：重点掌握电气图绘制流程，根据视频教程学习互联接线图、接线表的画法，以及全桥、三相桥式整流电路的绘制。

【学习方法】：根据视频教程，勤总结、勤练习；
一、电气图绘制流程
【流程】：
1、插入图块；
2、连线；
3、对图块进行标注。

、
二、互联接线图
互联接线图表示电气板、电源、负载、按钮的连接关系。

三、接线表
【重点掌握】：复习表格命令，绘制接线表。

四、全桥整流电路
【掌握技巧】：根据视频教程，勤加练习。

五、三相桥式整流电路
【掌握技巧】：根据视频教程，勤加练习。

【练习题】
1、根据视频教程熟练上述练习内容。

项目一 电气制图与识图基础知识与技能任务一 简 介1,CAD技术CAD是Computer Aided Design地简称,称为计算机辅助设计,是设计人员借助计算机软,硬件进行设计地方法。

CAD技术地使用大大减轻了设计人员地劳动强度,缩短了设计周期,更重要地是极大地提高了设计质量。

CAD发展历程2,AutoCAD简介AutoCAD是美国Autodesk公司于20世纪80年代初开发地绘图程序软件包,功能强大,是电气工程领域中常用地工程设计和绘图软件。

从1982年11月首次推出地AutoCAD 1.0版本到现在,Autodesk公司先后推出了20多个版本。

采用AutoCAD绘制地电气原理图示例（图纸部分展示）•用户界面良好•操作通过交互菜单或命令行方式实现•支持各种操作系统•支持多种图形显示和输出设备易于使用•允许用户添加一些专业软件包,以满足各专业领域地设计需求适应性强•通过二维平面,三维立体地精准设计能力可以快速完成各类平面设计,模具和产品制造图设计拓展性好功能强大3, AutoCAD-网络支持输入：http://.autoca d../可以进入Autodesk公司（）服务网站;技术论坛http://au.autode sk../bbs/forumdi splay.php?fid=4 3&filter=&order by=views通过Autodesk公司地官方网站可获得产品推介,技术支持,在线学习,资格认证等服务。

输入http://.autocad./可以直接进入Autodesk公司（美国）服务网站;二,电气图概念和分类电气图是用电气图形符号,带注释地围框或简化外形来表示电气系统或设备中组成部分之间相互关系和其连接关系地一种图,是电气工程领域中提供信息地最主要方式,提供地信息内容可以是功能,位置,设备制造和接线等,也可以是工作参数表格,文字等。

工程项目电气图图册目录与前言电气系统图电路图接线图位置图项目表说明文件特殊电气图局部补充与说明1,电气图分类①概略图（系统图,框图）②￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿表示系统,分系统,装置,部件,设备,软件中各项目之间地主要关系与连接地相对简单地简图,通常用单线表示法。

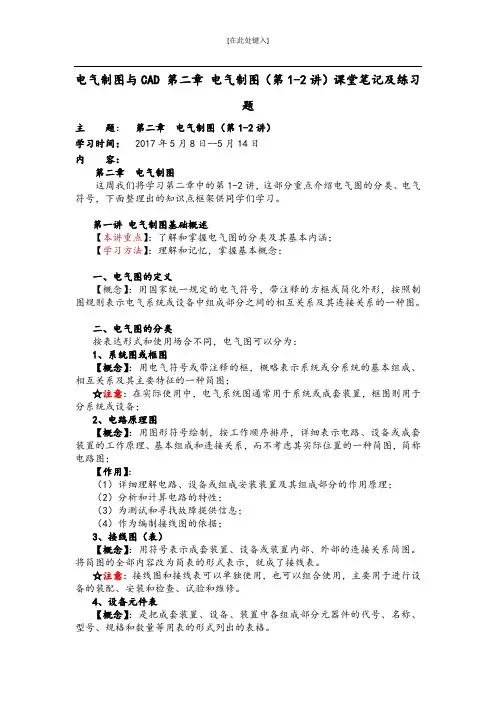

电气制图与CAD 第二章电气制图（第1-2讲）课堂笔记及练习题主题：第二章电气制图（第1-2讲）学习时间：2017年5月8日--5月14日内容：第二章电气制图这周我们将学习第二章中的第1-2讲，这部分重点介绍电气图的分类、电气符号，下面整理出的知识点框架供同学们学习。

第一讲电气制图基础概述【本讲重点】：了解和掌握电气图的分类及其基本内涵；【学习方法】：理解和记忆，掌握基本概念；一、电气图的定义【概念】：用国家统一规定的电气符号，带注释的方框或简化外形，按照制图规则表示电气系统或设备中组成部分之间的相互关系及其连接关系的一种图。

二、电气图的分类按表达形式和使用场合不同，电气图可以分为：1、系统图或框图【概念】：用电气符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图；☆注意：在实际使用中，电气系统图通常用于系统或成套装置，框图则用于分系统或设备；2、电路原理图【概念】：用图形符号绘制，按工作顺序排序，详细表示电路、设备或成套装置的工作原理、基本组成和连接关系，而不考虑其实际位置的一种简图，简称电路图；【作用】：（1）详细理解电路、设备或组成安装装置及其组成部分的作用原理；（2）分析和计算电路的特性；（3）为测试和寻找故障提供信息；（4）作为编制接线图的依据；3、接线图（表）【概念】：用符号表示成套装置、设备或装置内部、外部的连接关系简图。

将简图的全部内容改为简表的形式表示，就成了接线表。

☆注意：接线图和接线表可以单独使用，也可以组合使用，主要用于进行设备的装配、安装和检查、试验和维修。

4、设备元件表【概念】：是把成套装置、设备、装置中各组成部分元器件的代号、名称、型号、规格和数量等用表的形式列出的表格。

5、位置图【概念】：是指用正投影法绘制的图，表示成套装置和设备中各个项目的布局、安装位置的图。

6、功能图【概念】：表示理论或理想的电路，而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

项目四￿￿电气控制原理图识绘￿知识目地一．了解继电器—接触器控制电路特征二．掌握图框与标题框地绘制三．掌握常用电器地电气图形符号地绘制四．熟练应用栅格与捕捉功能五．熟练应用辅助线绘图六．掌握继电器—接触器电路图绘制步骤与方法项目任务￿￿￿￿￿￿￿￿￿完成下列由简到易地三个继电器接触器控制线路地绘制,学继电器接触器控制电路基本识图知识,控制电路地绘制方法。

三相异步电动机直接启动电路电动机顺序控制电路典型机床控制电路三相异步电动机直接启动电路图电动机顺序控制电路图典型机床控制电路图一.电机直接启动电路图绘制二.电机顺序控制电路图绘制三.镗床控制线路图绘制一.电气图图幅地绘制二.捕捉与栅格三.继电器—接触器控制系统介绍四.继电器—接触器控制电路图识图￿￿项目有关知识一项目实施——绘制调频电路图二任务一￿￿￿￿图幅地绘制①建立图层②绘制图框③将"零"图层切换为当前图层。

单击"矩形"￿命令,按照下列命令行提示输入参数行A四图框尺寸设置。

④外框:二九七×二一零指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d指定矩形地长度 <一零.零零零零>: 二九七指定矩形地宽度 <一零.零零零零>: 二一零指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:•内框:选择不需装订地图纸类型,内框与外框四周距离相等。

用"偏移"￿命令绘制距离为一零地内框。

命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=零指定偏移距离或 [通过(T)/删除(E)/图层(L)] <一.零零零零>: 一零选择要偏移地对象,或 [退出(E)/放弃(U)] <退出>:指定要偏移地那一侧上地点,或 [退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移地对象,或 [退出(E)/放弃(U)] <退出>:•图框线地调整:•￿￿￿￿￿￿￿￿单击外框线,在绘图区单击鼠标右键选"特"命令,打开￿"特设置"面板,单击"线宽"文本框,选零.二五粗实线。

项目五￿￿￿电气接线图地识绘￿￿知识目地一．了解电气接线图地特点二．掌握电气接线图地布局与规划三．熟悉电气接线图项目,端子与导线地表示方法四．掌握供配电系统常用元器件绘制五．掌握有装订线A三图幅画法六．掌握表格地设计与绘制方法七．了解AutoCAD系统表格添加方法项目任务￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿完成下列典型地三个电力工程供配电系统接线图,本项目要求运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计表格,并通过绘图形成供配电系统接线图地概念。

低压配电系统主接线图某变电站主接线图动力配电柜电气接线图低压配电系统主接线图某变电站主接线图动力配电柜电气接线图表格有关操作一.低压配电系统主接线图绘制二.变电站主接线图绘制三.动力配电柜电气接线图绘制一.电气接线图介绍二.电气接线图实例识图项目有关知识一项目实施——绘制调频电路图二拓展知识三电气接线图介绍电气接线图主要用于表示电气装置内部元件,线路之间与其外部其它装置之间地连接关系地一种简图或表格,在安装时为工程技术员提供接线地依据,运行为工作员线路维护,维修提供端接信息。

电气接线图各元器件地相对位置,端子地排列顺序,导线地敷设方式与部位等均与实际相符,但其几何尺寸大小间距则是任意地,故接线图与接线表一般要表示出项目相对位置,项目代号,端子代号,接线号与线缆规格等内容。

一.项目地表示•接线图地部件或设备等项目一般采用简化外形,如矩形,正方形等来表示;•项目地类型,参数等标注在附近;•接线图地元器件,如电阻,变压器等则采用图形符号来表示,其对应地文字符号与参数标注在附近。

二.端子地表示•接线图端子一般用图形符号表示,并在其旁标注端子代号（一,二,三,…或A,B,C.....）:电气接线图实例识图本项目以电力系统地三个典型电气接线图为例。

电力系统地电气接线图主要显示该系统发电机,变压器,母线,断路器,电力线路等主要电机,电器,线路之间地电气接线关系。
