双踪示波器的使用

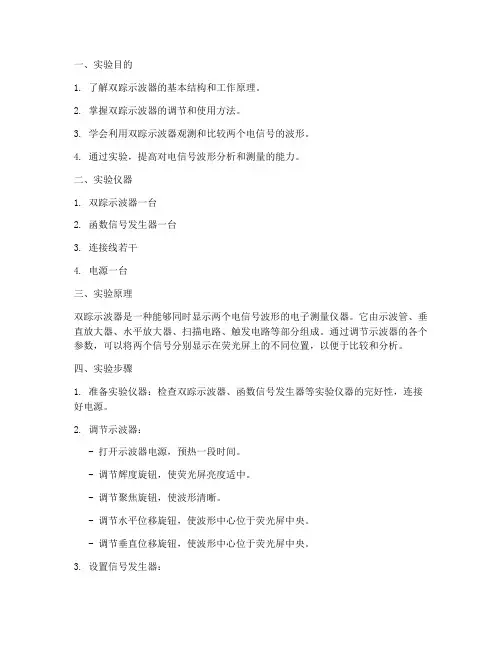

一、实验目的1. 了解双踪示波器的基本结构和工作原理。

2. 掌握双踪示波器的调节和使用方法。

3. 学会利用双踪示波器观测和比较两个电信号的波形。

4. 通过实验，提高对电信号波形分析和测量的能力。

二、实验仪器1. 双踪示波器一台2. 函数信号发生器一台3. 连接线若干4. 电源一台三、实验原理双踪示波器是一种能够同时显示两个电信号波形的电子测量仪器。

它由示波管、垂直放大器、水平放大器、扫描电路、触发电路等部分组成。

通过调节示波器的各个参数，可以将两个信号分别显示在荧光屏上的不同位置，以便于比较和分析。

四、实验步骤1. 准备实验仪器：检查双踪示波器、函数信号发生器等实验仪器的完好性，连接好电源。

2. 调节示波器：- 打开示波器电源，预热一段时间。

- 调节辉度旋钮，使荧光屏亮度适中。

- 调节聚焦旋钮，使波形清晰。

- 调节水平位移旋钮，使波形中心位于荧光屏中央。

- 调节垂直位移旋钮，使波形中心位于荧光屏中央。

3. 设置信号发生器：- 将函数信号发生器输出端连接到示波器的输入端。

- 设置函数信号发生器的输出频率和幅度。

4. 观测波形：- 观察荧光屏上显示的波形，调整示波器参数，使波形清晰、稳定。

- 比较两个信号的波形，分析它们的频率、幅度、相位等参数。

5. 测量波形参数：- 利用示波器的测量功能，测量波形的电压幅度和频率。

- 记录测量结果。

6. 更换信号：- 更换函数信号发生器的输出信号，重复步骤4和5。

7. 整理实验仪器：实验结束后，关闭示波器和函数信号发生器电源，整理实验仪器。

五、实验结果与分析1. 通过实验，我们掌握了双踪示波器的调节和使用方法。

2. 利用双踪示波器，我们成功观测和比较了两个电信号的波形。

3. 通过测量波形参数，我们验证了实验原理的正确性。

六、实验总结本次实验使我们了解了双踪示波器的基本结构和工作原理，掌握了其调节和使用方法。

通过实验，我们提高了对电信号波形分析和测量的能力，为后续的电子实验打下了基础。

双踪示波器使用方法
双踪示波器是一种用于显示电信号波形的仪器。

它可以同时显示两个信号的波形，通常用于比较两个信号的时序、振幅、频率等参数。

下面将详细介绍双踪示波器的使用方法。

一、连接电路
将待测试的电路与示波器连接。

一般来说，示波器有两个输入通道：CH1和CH2。

需要将待测试的电路与这两个通道分别连接。

连接时需要注意通道的极性，确保连接正确。

二、调节通道
1. 选择通道
首先要选择要显示哪个通道的信号。

通常使用示波器上的开关将通道选择为CH1和CH2之一。

选择后可以看到示波器显示屏上出现相应通道的波形显示。

2. 调整控制
在选择好通道后，需要进行控制的调整。

控制包括：增益、时间基准和触发。

增
益控制可以调整波形的大小，时间基准控制可以调整波形的时间尺度，而触发控制可以调整触发电平和触发方式。

三、比较通道
使用双踪示波器最主要的应用就是比较两个通道的信号。

示波器上会同时显示出两个通道的波形。

为了更好地比较两个通道的差异，需要将它们的控制参数调整至相同。

四、捕捉波形
使用双踪示波器进行波形捕捉的方法与常规示波器相同。

要捕捉波形，需要将示波器的触发电平设置成合适的值，并将触发方式设置成相应的模式。

以上就是双踪示波器的使用方法，希望能够对您有所帮助。

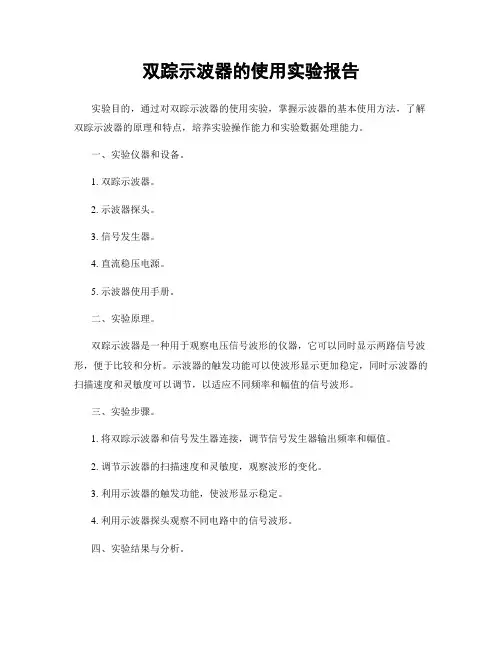

双踪示波器的使用实验报告实验目的，通过对双踪示波器的使用实验，掌握示波器的基本使用方法，了解双踪示波器的原理和特点，培养实验操作能力和实验数据处理能力。

一、实验仪器和设备。

1. 双踪示波器。

2. 示波器探头。

3. 信号发生器。

4. 直流稳压电源。

5. 示波器使用手册。

二、实验原理。

双踪示波器是一种用于观察电压信号波形的仪器，它可以同时显示两路信号波形，便于比较和分析。

示波器的触发功能可以使波形显示更加稳定，同时示波器的扫描速度和灵敏度可以调节，以适应不同频率和幅值的信号波形。

三、实验步骤。

1. 将双踪示波器和信号发生器连接，调节信号发生器输出频率和幅值。

2. 调节示波器的扫描速度和灵敏度，观察波形的变化。

3. 利用示波器的触发功能，使波形显示稳定。

4. 利用示波器探头观察不同电路中的信号波形。

四、实验结果与分析。

通过实验，我们成功地使用了双踪示波器观察了不同频率和幅值的信号波形。

在调节示波器的扫描速度和灵敏度时，我们发现波形的显示会随着参数的变化而变化，这说明示波器的参数设置对波形的显示有重要影响。

同时，利用示波器的触发功能，我们可以使波形显示更加稳定，方便我们对波形进行分析和比较。

五、实验总结。

通过本次实验，我们对双踪示波器有了更深入的了解，掌握了基本的使用方法和原理。

双踪示波器在电子技术领域有着广泛的应用，能够帮助工程师们观察和分析电路中的信号波形，是一种非常重要的测试仪器。

在今后的学习和工作中，我们将进一步熟练掌握示波器的使用，提高实验操作能力和实验数据处理能力。

六、参考资料。

1. 《示波器使用手册》。

2. 电子技术相关教材。

以上即是本次双踪示波器的使用实验报告，希望对大家有所帮助。

双踪示波器使用引言：双踪示波器是一种广泛用于电子工程和实验室的仪器，用于显示和调试电路中的电压波形。

它具有两个输入通道，可以同时显示两个信号，在比较和分析两个信号时非常有用。

本文将介绍双踪示波器的基本原理和使用方法，帮助读者更好地理解和使用这一仪器。

1. 双踪示波器的基本原理双踪示波器是一种基于示波器原理的仪器。

示波器是测量周期性信号的工具，可以显示信号的波形和幅度。

双踪示波器有两个输入通道，可以同时显示两个信号，并允许用户比较和分析这两个信号。

它通常由以下几个关键部分组成：1.1 垂直放大器垂直放大器用于放大输入信号，并将其转换为示波器屏幕上的可视信号。

双踪示波器通常具有两个独立的垂直放大器，可以对两个输入通道的信号进行分别放大。

1.2 水平系统水平系统用于控制示波器屏幕上的时间基准，即水平轴上的时间刻度。

用户可以通过水平系统设置时间间隔，以便在屏幕上显示波形的时间间隔。

1.3 触发系统触发系统用于确定何时触发示波器显示信号的一部分。

它的目的是稳定信号并确保可靠的显示。

触发系统可以根据用户的设置条件，如触发电平、触发边沿等，来触发显示。

2. 双踪示波器的使用方法2.1 连接信号源首先，将待测信号连接到示波器的输入通道。

信号源可以是电路板、信号发生器或任何其他可以产生信号的设备。

确保输入通道的连接正确，并注意输入信号的电压范围，以避免对示波器造成损坏。

2.2 设置垂直放大器根据待测信号的幅度范围，设置垂直放大器的增益。

示波器通常具有多个可选的增益档位，可以根据需要选择合适的档位。

确保选择一个适当的增益，以便在示波器屏幕上显示一个清晰可见的波形。

2.3 设置水平系统根据需要调整水平系统，以便在屏幕上显示适当的时间刻度。

可以通过旋转示波器上的时间刻度旋钮或按下相应的按钮来完成此操作。

根据信号的频率和周期，选择适当的时间刻度以便在屏幕上显示清晰可见的波形。

2.4 设置触发系统在使用双踪示波器时，触发系统是非常重要的。

双踪示波器使用方法、用途以及注意事项。

1. 引言1.1 概述双踪示波器是一种常见的测试仪器，可用于测量和显示电子信号的波形和幅度。

它由两个独立的输入通道组成，可以同时测量并显示两个信号。

双踪示波器通过图像显示方式，将信号的时间和电压变化以波形的形式呈现出来，使工程师或技术人员能够更直观地分析和调试电子系统。

1.2 文章结构本文将介绍双踪示波器的基本原理和构成、使用方法以及主要用途，并提供了一些注意事项。

首先，在第二部分我们将详细解释双踪示波器是如何工作的，以及其主要组成部分。

紧接着，在第三部分我们将深入讨论如何正确地使用双踪示波器，包括操作技巧和注意点。

最后，在第四部分我们将总结双踪示波器在实际应用中的重要性，并简要提及未来发展方向或潜在问题解决方法。

1.3 目的本文旨在帮助读者全面了解并正确使用双踪示波器。

通过阅读本文，读者将了解到双踪示波器的工作原理和构成，学会正确操作示波器以测量和展示电子信号的波形。

同时，我们还将介绍双踪示波器在各种领域中的主要用途，并提供一些使用时需要注意和遵循的安全性注意事项。

最后，我们将总结双踪示波器在电子工程领域中的重要性，并展望其未来可能的发展方向。

通过阅读本文，读者将能够更好地应用双踪示波器解决工作中的问题，提高工作效率和精确度。

2. 正文：2.1 双踪示波器的基本原理和构成：双踪示波器是一种常用的电子测量仪器，它主要由示波器控制单元、两个独立的垂直放大通道、水平扫描电路和显示屏等组成。

其基本原理是利用垂直放大通道分别对两个输入信号进行放大和处理，然后将结果展示在显示屏上。

双踪示波器可以同时显示两个信号，并且能够通过水平扫描功能对信号进行时间轴上的比较和分析。

2.2 双踪示波器的使用方法：在使用双踪示波器之前，应先正确连接待测试的电路或设备与示波器的输入通道，并确保输入信号的幅值范围在示波器所能识别的范围内。

接下来，根据测量需要调节垂直放大倍数、触发模式以及时间基准等参数。

示波器的使用一、实验原理双踪示波器包括两部分:示波管和控制示波管工作的电路。

(1)示波管。

示波管是呈喇叭形的玻璃泡，抽成高真空,内部装有电子枪和两对相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏。

高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。

Y偏转板是水平放置的两块电极。

X偏转板是垂直放置的两块电极。

在Y偏转板和X偏转板主分别加电压,可以在荧光屏上得到相应的图形。

(2)双踪示波器的原理。

双踪示波器控制电路主要包括:电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。

其中,电子开关使两个待测电压信号YchI和Ych2周期性地轮流作用在Y偏转板,这样在荧光屏上忽而显示Ych1信号波形，忽而显示Ych2信号波形。

由于荧光屏荧光物质的余晖及人眼视觉滞留效应,荧光屏上看到的是两个波形。

如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形:这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍以致每次扫描开始时波形曲线上的起点均不一样所造成的。

为了获得一定数量的完整周期期波形，示波器上设有“time/div”调节旋钮，用来调节锅齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。

当扫描信号的周期与被测信号的周期一致或是整数信,屏上一般会显示出完整周期的正弦波形，但由于环境或其他因索的影响，波形会移动，为此示波器内装有扫描同步电路.同步电路从垂直放大电路中取出部分待测信号，输人到扫描发生器.迫使锯齿波与待测信号同步,此称为“内同步”。

如果同步电路信号从仪器外部输人，则称为“外同步”。

操作时,使用“电平(LEVEL)”旋钮,改变触发电平高度,当待测电压达到触发电平时,扫描发生器开始扫描，直到一个扫描周期结束。

但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失,扫描停止。

(3)示波器显示波形原理。

如果在示波器的Ych1或Ych2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形。

3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量（如电流、电功率、阻抗、温度、位移、压力、磁场等）以及它们随时间变化的过程都可用示波器来观测。

由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是示波器重要的优点。

本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率，了解示波器图像跟踪测量技术（请阅读4.2.1节），掌握示波器的原理及使用方法（请阅读附录Ⅰ中有关示波器的内容）。

【目的与要求】1．了解示波器的基本结构和工作原理、掌握示波器的调节和使用；2．掌握用示波器观察电信号波形的方法；3. 掌握用示波器测量电信号的电压和频率的方法；4. 了解示波器图像跟踪测量技术。

【仪器与装置】SR-071A型双踪示波器、XFD-6型低频讯号发生器、整流滤波线路板等。

【原理】示波器的规格和型号很多，但不管哪种示波器都有图 3.12-1所示的几个基本组成部分：示波管、竖直放大器（Y轴放大器）、水平放大器（X轴放大器）、扫描发生器、触发同步和直流电源等部分。

1.示波管的基本结构示波管的基本结构如图3.12-2所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。

（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，阴极是一个表面涂有氧化层的金属圆筒，被灯丝通电加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏，示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极，面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点，有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。

双踪示波器的使用操作下面是双踪示波器的使用操作步骤：1. 连接电路：首先，将要测试的电路连接到示波器的输入端口上。

通常，双踪示波器有两个输入通道，分别标记为“Channel 1”（通常为黄色插口）和“Channel 2”（通常为绿色插口）。

将信号源或电路的输出连接到两个通道的输入端口上。

2.设置触发模式：设置示波器的触发模式。

触发模式指示示波器何时开始显示信号的波形。

常见的触发模式包括自由运行、边缘触发、脉冲触发、视频触发等。

选择适当的触发模式，以便清晰地观察信号的波形。

3.设置触发电平和斜率：根据被测信号的特性，设置触发电平和斜率。

触发电平是指示示波器何时检测到一个信号的起始点或边缘的电压值。

斜率指示信号边缘上升或下降的速度。

根据被测信号的特点，适当设置触发电平和斜率。

4.设置时间基准：时间基准用于确定示波器水平轴上的时间刻度。

示波器水平轴显示波形的时间范围。

设置时间基准可以调整水平轴的时间刻度，以便更好地观察信号的变化。

5.调整垂直刻度：垂直刻度用于确定示波器垂直轴上的电压刻度。

调整垂直刻度可以将信号的峰值和谷值合适地显示在屏幕上，以便更好地观察信号的幅度变化。

6.显示双踪波形：将示波器通道切换至双踪模式。

在双踪模式下，可以同时显示两个信号的波形。

通过观察两个波形，可以比较它们的形状、幅度、频率等特征，并进行相位差、幅度差等分析。

7.其他功能：双踪示波器通常还具有其他功能，如自动测量、存储波形、显示光标等。

可以根据需要使用这些功能来进一步分析信号。

8.调整观察：根据需要，可以调整示波器的参数，如垂直位置、水平位置、触发位置等，以获得更好的观察效果。

9.分析波形：通过观察双踪波形，进行信号分析。

可以比较两个信号的幅度、频率、相位差等特征，发现信号中的任何变化或故障。

10.断开电路：使用完毕后，将示波器与被测电路断开连接，并切断电源。

注意安全操作，以免发生任何意外。

以上是双踪示波器的使用操作步骤，通过以上的操作步骤，可以更好地观察和分析电信号的特性和变化，帮助工程师和电子技术人员进行信号的调试和故障排查。

双踪示波器使用方法、用途以及注意事项。

双踪示波器是一种广泛用于电子电路调试和故障诊断的仪器，它可以显示电子信号的波形和特征，帮助工程师快速找出故障并对电路进行分析和测试。

本文将介绍双踪示波器的使用方法、用途以及注意事项。

一、双踪示波器的使用方法1. 连接电路：首先将被测试的电路与示波器连接，一般使用探头将被测信号引入示波器的输入端口，确保连接正确并牢固。

2. 调节示波器：打开示波器电源，调节示波器的控制按钮，包括水平扫描、垂直灵敏度、触发等参数，以便获得清晰和准确的波形显示。

3. 观察波形：通过示波器的屏幕观察波形的变化，根据需要调整示波器的各项参数，以便更清晰地显示和分析信号波形。

4. 记录数据：根据需要，可以使用示波器内置的数据记录功能或连接外部设备记录波形数据，方便后续分析和比较。

二、双踪示波器的用途1. 电子电路调试：用于检测和分析各种电子设备的工作状态，帮助工程师快速找出故障和进行维修。

2. 信号分析：用于显示和分析各种类型的电子信号，包括模拟信号和数字信号，帮助工程师理解信号的特征和性能。

3. 波形显示：用于显示各种周期性和非周期性波形，如正弦波、方波、脉冲波等，为工程师提供直观的信号波形图示。

4. 效果观察：用于观察电路对不同输入信号的响应，评估电路的性能和稳定性，为电路设计和优化提供数据支持。

三、双踪示波器的注意事项1. 安全操作：在使用示波器时应注意安全，避免触碰高压部件和高功率信号，以免引发触电或烧坏设备。

2. 调节参数：在调节示波器参数时，应根据实际需要逐步调整，避免过大或过小的参数设置导致误判或损坏设备。

3. 探头连接：在连接被测信号时，要确保探头的接地端与被测电路的地端连接良好，以避免测量误差和损坏设备。

4. 阅读说明书：在使用新的示波器设备时，应认真阅读设备说明书，了解设备的功能和特性，以便正确操作。

双踪示波器是一种功能强大的电子测试仪器，它在电子电路调试和信号分析方面发挥着重要作用。

双踪示波器的使用方法
双踪示波器是一种能同时显示两个信号的示波器。

以下是双踪示波器的使用方法：
1. 打开示波器：接通示波器的电源，并等待示波器启动。

2. 连接信号源：将待测信号源连接到示波器的通道1和通道2的输入端，使用合适的连接线缆。

3. 调整通道设置：根据需要，调整每个通道的垂直灵敏度、增益、偏移量等参数，以确保正确捕捉信号。

4. 启动双踪模式：在示波器的模式选择器上选择“双踪”模式。

5. 显示信号：在示波器屏幕上，同时显示通道1和通道2的信号波形。

可以根据需要调整水平和垂直缩放以获得更好的显示效果。

6. 分析信号：使用示波器提供的测量功能和标注功能，对信号进行分析和测量。

可以测量幅值、频率、周期和相位等参数，也可以添加标注和注释以便后续分析。

7. 调整触发：根据需要，调整触发模式、触发电平和触发源，以确保示波器能够稳定捕捉并显示所需的信号。

8. 停止示波器：使用示波器的停止按钮或控制面板上的停止按钮，停止示波器的运行。

需要注意的是，在使用双踪示波器时，必须确保两个输入信号的时间基准相同，这样才能正确地显示和分析两个信号的关系。

此外，还要注意避免输入信号超出示波器的测量范围，以防止损坏示波器或信号源。

双踪示波器的使用实验报告使用实验报告
实验目的：
本实验旨在掌握双踪示波器的使用方法，了解测量电路的方法以及研究电路的性质。

实验设备：
双踪示波器、信号发生器、多用万用表等。

实验步骤：
1. 预先准备好实验设备以及试验电路。

2. 将信号发生器连接至电路中，可以通过调节频率等参数进行电路相关实验。

3. 设置双踪示波器的垂直、水平以及显示参数。

4. 对于双踪示波器的使用，我们需要分别设置其两个通道。

之后，我们可以利用这两个通道来比较电路中两个信号的时间和强度的变化。

5. 开始实验，并记录实验数据，包括信号的振幅、频率、幅度等。

实验结果：
通过以上实验步骤，我们成功地掌握了双踪示波器的使用方法，并且成功地分析了电路的状态。

最终得出了一些重要的数据以及
推论。

实验结论：
在本实验中，我们得出了一些有意义的结论。

通过双踪示波器
的使用，我们可以更加深入地了解电路的性质，并且我们可以通
过实验来验证自己的推断和研究结果。

此外，本实验也有助于我
们加深对于电路领域的认识，有助于我们今后更好地解决实际问题。

参考文献：
1. 张红.《电子技术基础实验》.北京：清华大学出版社.
2. 吴宁.《电子技术实验》.北京：科学出版社.。

双踪示波器的使用实验报告
一、实验目的
1.了解双踪示波器的基本原理和使用方法；
2.掌握双踪示波器的基本操作技能；
3.学会使用双踪示波器进行信号的观测和分析。

二、实验原理
双踪示波器是一种能够同时显示两个信号波形的示波器。

它由两个独立的垂直放大器、一个水平放大器和一个水平时间基准组成。

其中，水平放大器和水平时间基准共同控制两个信号波形的相对位置和时间关系。

在使用双踪示波器时，需要将两个信号分别接入示波器的两个通道，并设置好各个放大器的增益和时间基准。

然后，通过调节水平放大器和水平时间基准，可以实现两个信号波形的同步显示和比较分析。

三、实验步骤
1.将两个信号源分别接入示波器的通道1和通道2；
2.调节通道1和通道2的增益，使两个信号波形的振幅适合显示；
3.调节水平放大器和水平时间基准，使两个信号波形的相对位置和时间关系适合观测和分析；
4.观测和分析两个信号波形的形态、频率、幅度等特征，并进行比较分析。

四、实验结果
通过双踪示波器的观测和分析，我们成功地比较了两个信号波形的特征，并得出了一些有用的结论。

例如，我们发现通道1的信号波形频率较高，幅度较小，而通道2的信号波形频率较低，幅度较大。

这些结论对于进一步分析和处理信号具有重要的参考价值。

五、实验总结
本次实验通过使用双踪示波器，使我们更加深入地了解了信号的特征和分析方法。

同时，我们也掌握了双踪示波器的基本操作技能，为今后的实验和工作打下了坚实的基础。

V-252型双踪示波器的使用说明示波器种类、型号很多，功能也不同。

模拟、数字电路实验中使用较多的是20MHz或者40MHz的双踪示波器。

这些示波器用法大同小异，本节针对V-252型号示波器介绍其常用功能。

一、电源、示波管部分1. 荧光屏荧光屏是示波管的显示部分。

屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。

水平方向指示时间，垂直方向指示电压。

水平方向分为10格，垂直方向分为8格，每格又分为5份。

垂直方向标有0,，10,，90,，100,等标志，水平方向标有10,，90,标志，供测直流电平、交流信号幅度、延迟时间等参数使用。

根据被测信号在屏幕上占的格数乘以适当的比例常数(V,DIV，TIME,DIV)能得出电压值与时间值。

2(电源(POWER)示波器主电源开关位于荧光屏的右上角。

当此开关按下时，电源指示灯亮，表示电源接通。

3(辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。

顺时针旋转，亮度增大。

观察低频信号时可小些，的亮度为准，一般不应太亮，以保护荧光屏。

高频信号时大些。

以适合自己4(聚焦(FOCUS)聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。

5.辉线旋转旋钮(TRACE ROTATION)受地磁场的影响，水平辉线可能会与水平刻度线形成夹角，用此旋钮可使辉线旋转，进行校准。

6. 通道1(CH1)的垂直放大器信号输入插座(CH1 INPUT)通道1垂直放大器信号输入BNC插座。

当示波器工作于X-Y模式时作为X信号的输入端。

7. 通道2(CH2)的垂直放大器信号输入插座(CH2 INPUT) 通道2垂直放大器信号输入BNC插座。

当示波器工作于X-Y模式时作为Y信号的输入端。

8.垂直轴工作方式选择开关(MODE)输入通道有五种选择方式:通道1(CH1)、通道2(CH2)、双通道交替显示方式(ALT)、双通道切换显示方式(CHOP).叠加显示方式(ADD)。

双踪示波器的使用1.准备工作：-将示波器连接到电源。

-将被测信号与示波器进行连接。

通常使用BNC到插头间的电缆连接，确保连接良好。

2.设置时间基准：-使用示波器上的旋钮或按钮设置时间基准。

时间基准决定示波器的扫描速率，即显示屏上横向方向的单位时间。

-根据被测信号的频率选择适当的时间基准。

较高的频率需要较快的时间基准，以便捕捉到信号的变化。

3.设置垂直控制：-使用垂直控制旋钮或按钮调整垂直增益。

该参数决定了信号在示波器屏幕上的显示高度。

-根据被测信号的幅值选择适当的垂直增益。

如果信号幅值较小，增益应设置得更高，以确保信号能够充分显示在屏幕上。

4.设置触发模式：-双踪示波器中的一个重要功能是触发模式。

触发模式决定了示波器何时开始采集信号，并在何时停止。

-可以选择多种触发模式，如边沿触发、脉冲宽度触发和视频触发等。

根据被测信号的特征选择适当的触发模式。

5.调整触发级别：-触发级别是信号电压的一个阈值，当信号超过该阈值时，示波器才开始进行采样并显示信号。

-使用示波器上的旋钮或按钮调整触发级别，确保正确触发和稳定的波形显示。

6.确定通道数量和显示模式：-双踪示波器可以同时显示两个通道的波形。

可以选择显示两个通道的波形叠加、分离或对比显示。

-根据需要选择适当的显示模式，以便准确观察两个信号的时间和电压关系。

7.分析波形：-使用示波器上的光标功能或测量功能来详细分析波形。

光标可用于测量波形的幅值、频率、周期等参数。

-示例展示功能可以将一些波形部分放大显示，以便更详细地观察信号的特定变化。

8.记录和保存数据：-示波器可以记录和保存测量的数据。

可以使用示波器上的存储功能，将波形以图像或文件的形式保存到存储设备中。

-这样可以方便后续的数据分析、报告编写或与其他人共享数据。

双踪示波器的使用实验报告一、实验目的。

本实验旨在通过对双踪示波器的使用进行实践，掌握双踪示波器的基本操作方法，了解示波器的使用原理，培养学生对实验仪器的操作能力和实验技能。

二、实验仪器与设备。

双踪示波器、信号发生器、示波器探头、示波器探头调节器、双踪示波器使用说明书。

三、实验原理。

双踪示波器是一种用来观察电压信号波形的仪器。

它可以同时显示两路电压信号波形，利用示波器探头将被测信号引入示波器的垂直输入端，通过探头调节器调整探头的衰减系数，并通过水平和垂直方向的调节旋钮调整波形的位置和大小，从而观察被测信号的波形。

四、实验内容。

1. 将信号发生器的正弦波信号输出端与示波器的通道1输入端相连，将示波器探头的接地线与信号发生器的接地端相连。

2. 调节示波器的垂直灵敏度旋钮，使得示波器屏幕上的波形幅度适中。

3. 调节示波器的水平扫描旋钮，观察波形在示波器屏幕上的运动情况。

4. 将信号发生器的方波信号输出端与示波器的通道2输入端相连，将示波器探头的接地线与信号发生器的接地端相连。

5. 调节示波器的触发电平和触发方式，观察示波器屏幕上的波形。

五、实验结果与分析。

通过本次实验，我们成功掌握了双踪示波器的基本操作方法，了解了示波器的使用原理。

在实验中，我们观察到了正弦波和方波在示波器屏幕上的波形，通过调节示波器的各项参数，我们能够清晰地观察到波形的变化，实现了对信号波形的准确观测和分析。

六、实验总结。

双踪示波器是电子技术实验中常用的仪器，掌握其基本操作方法对于电子技术专业的学生来说至关重要。

通过本次实验，我们不仅掌握了双踪示波器的基本使用方法，还对示波器的使用原理有了更深入的理解。

在以后的学习和工作中，我们将能够更加熟练地使用示波器进行信号波形的观测和分析，为我们的实验和工程项目提供有力的支持。

七、参考文献。

1. 《电子技术实验教程》，XXX，XXX出版社，200X年。

2. 《电子测量技术》，XXX，XXX出版社，200X年。
