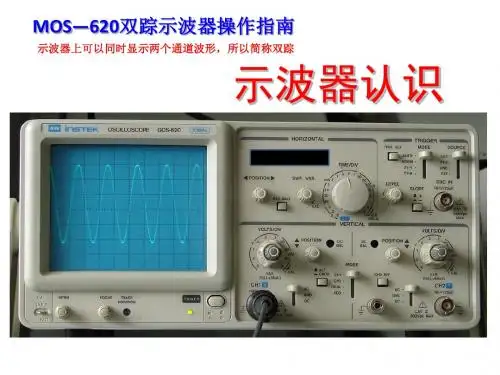

双踪示波器的使用操作PPT
- 格式:pptx
- 大小:6.21 MB
- 文档页数:27

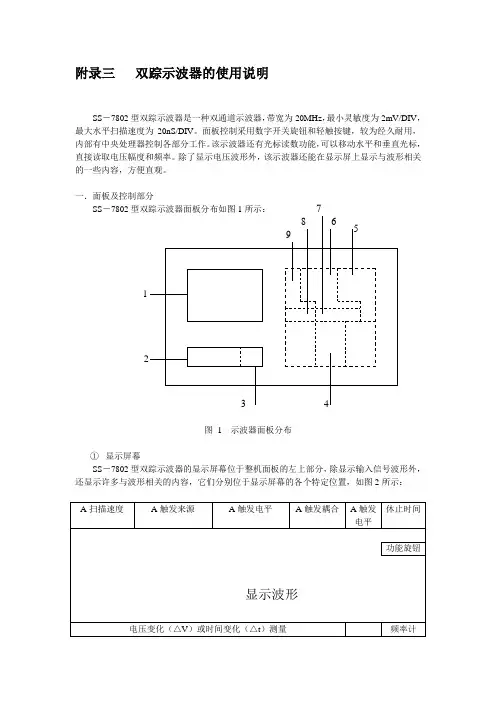

【FUNCTION】:可用此旋钮设定延迟时间,光标位置等。
旋转此旋钮作为微调。
粗调可单次或连续压下此旋钮,二光标移动方向为之前此旋钮转动的方向。
光标控制△V-△t-OFF :选择△V(电压变化测量),△t(时间变化测量),或OFF(关闭测量)TCK/C2:选择光标移动形式(C2或TRACKING)HOLDOGG :选择休止时间二.基本操作2.1自检①按下电源开关POWER以接通电源扫描线及文字显示于屏幕上②以探头连接通道1输入端与自检校准信号输出端CAL探头连接器―通道1信号输入端探头―校准连接器③设定的测量条件垂直偏转部分垂直电压灵敏度每格电压:每格20mV幅度在2至3格显示通道:单通道显示:正中CH1 : 选择位置:单通道显示:正中交流/直流:交流接地:关闭(接地解除)CH2 :关闭(不显示)触发A° : A触发来源:CH1耦合方式:直流TV : 关闭触发电平:+电平:约20.0mV水平扫描系统水平显示:A扫描速度:500μS扫描模式:自动交替/断续:断续2.2 探头补偿在正式使用探头作测量前,必须确定探头已正确作出补偿。
以螺丝刀调整探头上的可变电容,同时观察显示屏幕上显示的自检波形是否为标准方波,特别是上升沿和下降沿部分有否出现过冲或不足,直至调整到标准自检方波为止。
▽探头感应(电压灵敏度显示)探头的衰减率为10 :1 而探头本身设有感应功能,因此衰减后电压经误差率补偿后可于屏幕上直接显示。
2.3 显示调整调整亮度(INTEN)﹒文字显示(READOUT)﹒聚焦(FOCUS)﹒刻度亮度(SCALE)及扫描线旋转(TRACE ROTATION)·操作方法、步骤如下:①转动【INTEN】以调整扫描线亮度②按下【INTEN(BEAM FIND)】·将垂直及水平扫描线压缩至屏幕显示范围内·确定扫描线位置后请回到正常状态③转动【READOUT】以调整文字显示亮度·按下【READOUT】可开启/关闭文字显示④转动【FOCUS】以调整扫描线及文字显示之聚焦状况⑤转动【SCALE】以调整刻度亮度·若扫描线因受地球磁场影响而倾斜﹒请执行步骤⑥及⑦·⑥按下GND以将CH1的输入耦合接地⑦以附上的螺丝刀调整前面板之TRACE ROTATION修正倾斜现象·调整后﹒请将输入混合调回原来状态·2.4 垂直及水平定位调整垂直及水平位置·此功能可将波形移动至一个较易观察的位置,或方便对两组或以上的波形进行重叠比较·移动垂直位置①向右转动CH1的【POSITION】·波形向上移动②向左转动CH1的【POSITION】·波形向下移动▽CH2与CH1的操作方式相同移动水平位置①向右转动【POSITION】·波形向右移动②向左转动【POSITION】·波形向左移动③按下FINE按钮,FINE指示灯将发亮或熄灭。

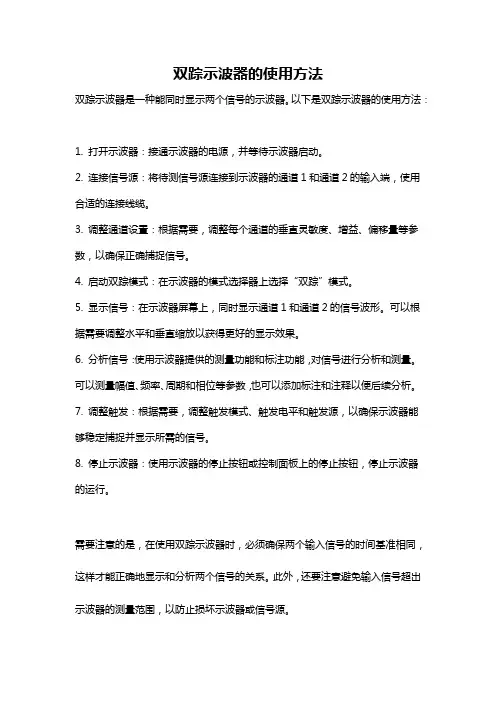

双踪示波器的使用方法
双踪示波器是一种能同时显示两个信号的示波器。
以下是双踪示波器的使用方法:
1. 打开示波器:接通示波器的电源,并等待示波器启动。
2. 连接信号源:将待测信号源连接到示波器的通道1和通道2的输入端,使用合适的连接线缆。
3. 调整通道设置:根据需要,调整每个通道的垂直灵敏度、增益、偏移量等参数,以确保正确捕捉信号。
4. 启动双踪模式:在示波器的模式选择器上选择“双踪”模式。
5. 显示信号:在示波器屏幕上,同时显示通道1和通道2的信号波形。
可以根据需要调整水平和垂直缩放以获得更好的显示效果。
6. 分析信号:使用示波器提供的测量功能和标注功能,对信号进行分析和测量。
可以测量幅值、频率、周期和相位等参数,也可以添加标注和注释以便后续分析。
7. 调整触发:根据需要,调整触发模式、触发电平和触发源,以确保示波器能够稳定捕捉并显示所需的信号。
8. 停止示波器:使用示波器的停止按钮或控制面板上的停止按钮,停止示波器的运行。
需要注意的是,在使用双踪示波器时,必须确保两个输入信号的时间基准相同,这样才能正确地显示和分析两个信号的关系。
此外,还要注意避免输入信号超出示波器的测量范围,以防止损坏示波器或信号源。

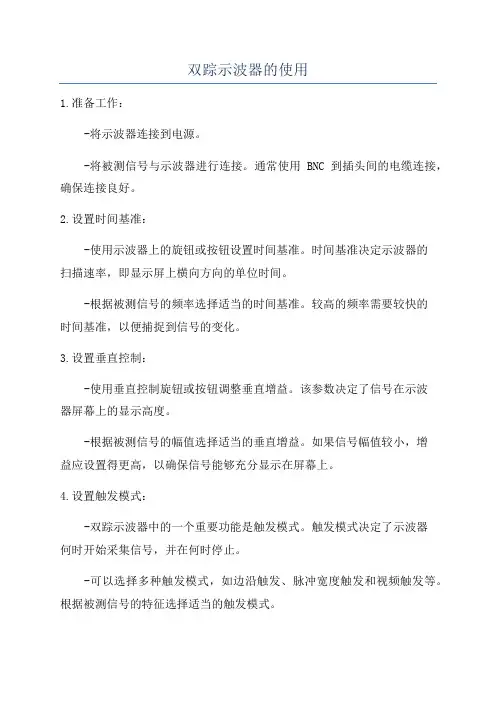

双踪示波器的使用1.准备工作:-将示波器连接到电源。
-将被测信号与示波器进行连接。
通常使用BNC到插头间的电缆连接,确保连接良好。
2.设置时间基准:-使用示波器上的旋钮或按钮设置时间基准。
时间基准决定示波器的扫描速率,即显示屏上横向方向的单位时间。
-根据被测信号的频率选择适当的时间基准。
较高的频率需要较快的时间基准,以便捕捉到信号的变化。
3.设置垂直控制:-使用垂直控制旋钮或按钮调整垂直增益。
该参数决定了信号在示波器屏幕上的显示高度。
-根据被测信号的幅值选择适当的垂直增益。
如果信号幅值较小,增益应设置得更高,以确保信号能够充分显示在屏幕上。
4.设置触发模式:-双踪示波器中的一个重要功能是触发模式。
触发模式决定了示波器何时开始采集信号,并在何时停止。
-可以选择多种触发模式,如边沿触发、脉冲宽度触发和视频触发等。
根据被测信号的特征选择适当的触发模式。
5.调整触发级别:-触发级别是信号电压的一个阈值,当信号超过该阈值时,示波器才开始进行采样并显示信号。
-使用示波器上的旋钮或按钮调整触发级别,确保正确触发和稳定的波形显示。
6.确定通道数量和显示模式:-双踪示波器可以同时显示两个通道的波形。
可以选择显示两个通道的波形叠加、分离或对比显示。
-根据需要选择适当的显示模式,以便准确观察两个信号的时间和电压关系。
7.分析波形:-使用示波器上的光标功能或测量功能来详细分析波形。
光标可用于测量波形的幅值、频率、周期等参数。
-示例展示功能可以将一些波形部分放大显示,以便更详细地观察信号的特定变化。
8.记录和保存数据:-示波器可以记录和保存测量的数据。
可以使用示波器上的存储功能,将波形以图像或文件的形式保存到存储设备中。
-这样可以方便后续的数据分析、报告编写或与其他人共享数据。
