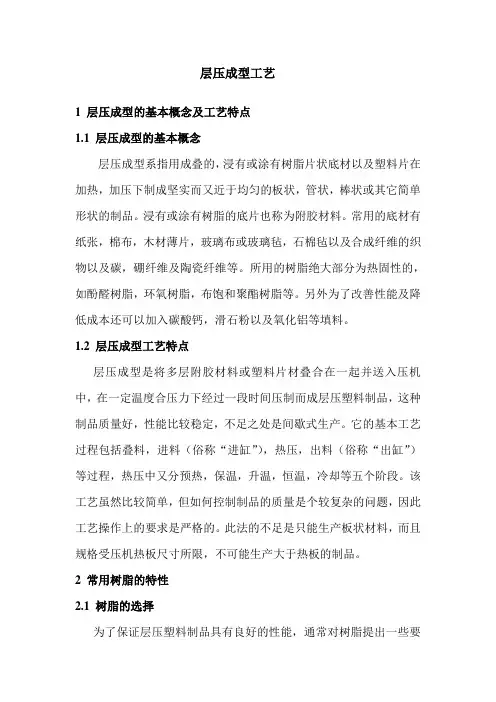

层压成型工艺1 层压成型的基本概念及工艺特点1.1 层压成型的基本概念层压成型系指用成叠的，浸有或涂有树脂片状底材以及塑料片在加热，加压下制成坚实而又近于均匀的板状，管状，棒状或其它简单形状的制品。
浸有或涂有树脂的底片也称为附胶材料。
常用的底材有纸张，棉布，木材薄片，玻璃布或玻璃毡，石棉毡以及合成纤维的织物以及碳，硼纤维及陶瓷纤维等。
所用的树脂绝大部分为热固性的，如酚醛树脂，环氧树脂，布饱和聚酯树脂等。
另外为了改善性能及降低成本还可以加入碳酸钙，滑石粉以及氧化铝等填料。
1.2 层压成型工艺特点层压成型是将多层附胶材料或塑料片材叠合在一起并送入压机中，在一定温度合压力下经过一段时间压制而成层压塑料制品，这种制品质量好，性能比较稳定，不足之处是间歇式生产。
它的基本工艺过程包括叠料，进料（俗称“进缸”），热压，出料（俗称“出缸”）等过程，热压中又分预热，保温，升温，恒温，冷却等五个阶段。
该工艺虽然比较简单，但如何控制制品的质量是个较复杂的问题，因此工艺操作上的要求是严格的。
此法的不足是只能生产板状材料，而且规格受压机热板尺寸所限，不可能生产大于热板的制品。
2 常用树脂的特性2.1 树脂的选择为了保证层压塑料制品具有良好的性能，通常对树脂提出一些要求。
这些要求是由树脂的使用及加工性能所决定的，同时根据树脂的性质及其在复合塑料中的作用提出的。
就树脂的形态来将，可以将它分为粉状，粒状，片状，有机溶液，水溶液，悬浮液，乳液等，而且液态材料种类不同其粘度也各不相同，树脂的处理方法及应用也不同，所以选用树脂是一个重要的先决条件。
2.1.1 树脂的作用树脂的作用如下：（1）把不连续的基材粘结起来，从而使复合材料成为具有一定物理性能的整体。
（2）使纤维填料不致发生屈曲变形，如细度6－8微米玻璃纤维，受压时是不稳定的，由于自重而发生屈曲。
但是复合材料中，由于树脂的支撑作用而阻止了纤维的屈曲，使纤维在受压时仍有一定的强度。
层压工艺流程
层压工艺是一种将多层材料粘合成一个整体的加工方法，在现代
制造工业中得到广泛应用。
它主要是通过应用高压和高温进行加工，
使得不同材料能够牢固地粘合在一起，形成一个高强度和高稳定性的
复合材料。
层压工艺流程通常包括以下几个步骤：
1. 材料准备：将需要加工的材料按照要求剪裁成适当的尺寸和形状，以便后续加工。
2. 调配粘合剂：根据不同的材料特性，选择适当的粘合剂，将其
按照配方进行混合和调配，以保证粘合效果。
3. 材料层叠：根据加工图纸或者产品设计要求，将准备好的材料
按照一定的顺序层叠起来，并涂上粘合剂，以形成一个复合材料层。
4. 热压加工：将制备好的复合材料放入层压机中，进行高温高压
的压制加工。
这一步操作需要掌握一定的压力、温度和时间的控制，
用于使复合材料的各个层间材料牢固地粘合起来，并形成所需的厚度。
5. 得到成品：经过高温高压加工后，原材料将会变成一个整体，
形成一种各种性能优良的复合材料。
根据需要，还可以进行切割、打孔、抛光等后续处理，使其成为一个完整的产品形态。
层压工艺流程的成功实施，需要非常严格的操作控制和质量管理，只有保证材料的质量和层叠顺序的正确性，粘合剂和高温高压加工的
参数的严格控制，才能获得高性能和稳定的复合材料产品。

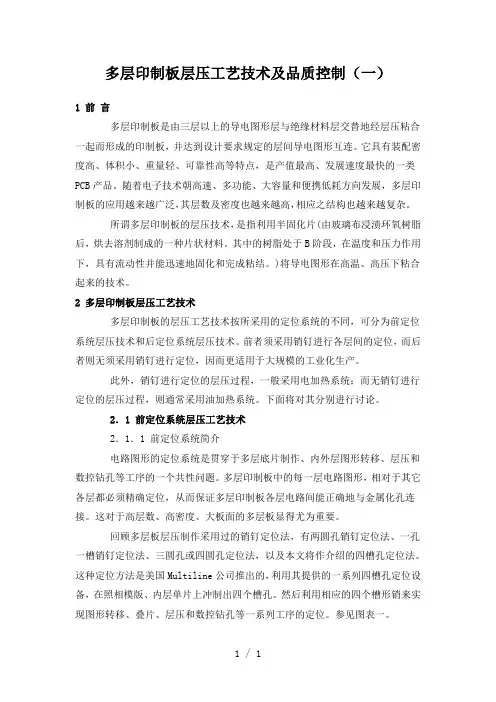

多层印制板层压工艺技术及品质控制（一）1 前言多层印制板是由三层以上的导电图形层与绝缘材料层交替地经层压粘合一起而形成的印制板，并达到设计要求规定的层间导电图形互连。
它具有装配密度高、体积小、重量轻、可靠性高等特点，是产值最高、发展速度最快的一类PCB产品。
随着电子技术朝高速、多功能、大容量和便携低耗方向发展，多层印制板的应用越来越广泛，其层数及密度也越来越高，相应之结构也越来越复杂。
所谓多层印制板的层压技术，是指利用半固化片(由玻璃布浸渍环氧树脂后，烘去溶剂制成的一种片状材料。
其中的树脂处于B阶段，在温度和压力作用下，具有流动性并能迅速地固化和完成粘结。
)将导电图形在高温、高压下粘合起来的技术。
2 多层印制板层压工艺技术多层印制板的层压工艺技术按所采用的定位系统的不同，可分为前定位系统层压技术和后定位系统层压技术。
前者须采用销钉进行各层间的定位，而后者则无须采用销钉进行定位，因而更适用于大规模的工业化生产。
此外，销钉进行定位的层压过程，一般采用电加热系统；而无销钉进行定位的层压过程，则通常采用油加热系统。
下面将对其分别进行讨论。
2．1 前定位系统层压工艺技术2．1．1 前定位系统简介电路图形的定位系统是贯穿于多层底片制作、内外层图形转移、层压和数控钻孔等工序的一个共性问题。
多层印制板中的每一层电路图形，相对于其它各层都必须精确定位，从而保证多层印制板各层电路间能正确地与金属化孔连接。
这对于高层数、高密度、大板面的多层板显得尤为重要。
回顾多层板层压制作采用过的销钉定位法，有两圆孔销钉定位法、一孔一槽销钉定位法、三圆孔或四圆孔定位法，以及本文将作介绍的四槽孔定位法。
这种定位方法是美国Multiline公司推出的，利用其提供的一系列四槽孔定位设备，在照相模版、内层单片上冲制出四个槽孔。
然后利用相应的四个槽形销来实现图形转移、叠片、层压和数控钻孔等一系列工序的定位。
参见图表一。
图 1 多层印制板定位系统有关尺寸示意表 1 多层印制板四槽定位系列表编号多层板外形尺寸坯料板尺寸定位槽中心距尺寸光绘标靶尺寸a b X Y2XA2YA r'1≤260.35≤209.5512″10″11.25″9.25″ 3.5″304.8254285.75234.9588.92≤285.75≤234.9513″11″12.25″10.25″4″330.2 279.4311.15260.35101.63≤311.15≤209.5514″10″13.25″9.25″ 3.5″355.6 254336.55 234.9588.94≤361.95≤260.3516″12″15.25″11.25″ 4.5″406.4304.8387.35 285.75 114.35≤412.75≤311.1518″14″17.25″13.25″ 5.5″457.2355.6438.15336.55139.76≤514.35≤438.1522″19″21.25″18.25″8″558.8482.6539.75463.55203.272.1.2 前定位系统层压工艺流程2.1．2．1详细工艺过程按前定位系统进行的多层印制板的层压，过去大多采用全单片层压技术，在整个内层图形的制作过程中，须对外层之单面进行保护，不但给制作带来了麻烦，且生产效率低；尤其对于四层板会产生板面翘曲等问题。

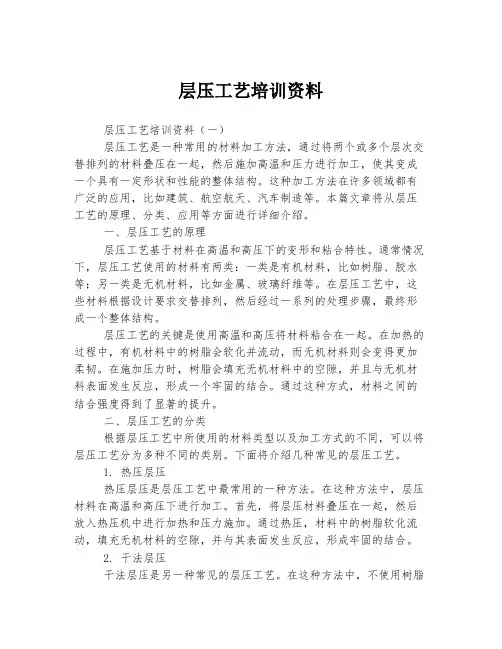

层压工艺培训资料层压工艺培训资料（一）层压工艺是一种常用的材料加工方法，通过将两个或多个层次交替排列的材料叠压在一起，然后施加高温和压力进行加工，使其变成一个具有一定形状和性能的整体结构。
这种加工方法在许多领域都有广泛的应用，比如建筑、航空航天、汽车制造等。
本篇文章将从层压工艺的原理、分类、应用等方面进行详细介绍。
一、层压工艺的原理层压工艺基于材料在高温和高压下的变形和粘合特性。
通常情况下，层压工艺使用的材料有两类：一类是有机材料，比如树脂、胶水等；另一类是无机材料，比如金属、玻璃纤维等。
在层压工艺中，这些材料根据设计要求交替排列，然后经过一系列的处理步骤，最终形成一个整体结构。
层压工艺的关键是使用高温和高压将材料粘合在一起。
在加热的过程中，有机材料中的树脂会软化并流动，而无机材料则会变得更加柔韧。
在施加压力时，树脂会填充无机材料中的空隙，并且与无机材料表面发生反应，形成一个牢固的结合。
通过这种方式，材料之间的结合强度得到了显著的提升。
二、层压工艺的分类根据层压工艺中所使用的材料类型以及加工方式的不同，可以将层压工艺分为多种不同的类别。
下面将介绍几种常见的层压工艺。
1. 热压层压热压层压是层压工艺中最常用的一种方法。
在这种方法中，层压材料在高温和高压下进行加工。
首先，将层压材料叠压在一起，然后放入热压机中进行加热和压力施加。
通过热压，材料中的树脂软化流动，填充无机材料的空隙，并与其表面发生反应，形成牢固的结合。
2. 干法层压干法层压是另一种常见的层压工艺。
在这种方法中，不使用树脂等有机材料，而是使用干燥的无机材料进行层压。
无机材料在高温和高压的作用下，会发生一系列的物理和化学变化，使材料之间形成结合。
3. 湿法层压湿法层压是一种使用树脂和无机材料进行层压的方法。
在这种方法中，树脂先与无机材料进行混合，形成一种具有流动性的混合物。
然后将混合物叠压在一起，并经过高温和高压的处理，使混合物流动并填充无机材料的空隙，最终形成牢固的结合。
层压成型工艺及设备概述引言层压成型是一种常用的复合材料制造工艺，其通过将不同材料的多层叠加并加热压制，形成具有优良性能的复合材料产品。
在各个领域，如航空航天、汽车、电子等，层压成型工艺都有广泛的应用。
本文将对层压成型工艺及设备进行概述。
1. 层压成型工艺的基本原理层压成型工艺是通过将不同材料的多层叠加在一起，再通过热压使其形成一体化结构。
基本的层压成型工艺包括以下步骤：1.材料准备：根据产品的要求，选择合适的基材和层压材料。
基材通常是具有一定强度的材料，如金属或复合材料。
层压材料可以是由树脂、玻璃纤维、碳纤维等组成的复合材料。
2.材料预处理：对基材和层压材料进行切割、清洗等预处理工序，以确保材料表面的清洁度和粘接性。
3.层压：将不同材料的多层叠加在一起，形成预定的层压结构。
在层压过程中，需要控制层压材料的均匀性和叠加的层数，以确保最终产品的性能。
4.加热压制：将层压结构放入层压机中，进行加热压制。
在这个过程中，材料会被加热到一定温度，使其变软，然后施加一定的压力，使材料之间的分子结合更紧密，形成一体化结构。
5.冷却固化：经过加热压制后，将产品冷却固化。
在这个过程中，材料会逐渐恢复到固态，并形成最终的产品。
2. 层压成型设备的种类层压成型工艺需要使用一些专门的设备来完成。
下面介绍几种常见的层压成型设备。
1.层压机：层压机是层压成型工艺中最关键的设备之一。
它通过施加一定的温度和压力，使材料之间的分子结合更紧密。
层压机有不同的类型，如热压机、冷压机等，可以选择适合不同产品的层压工艺。
2.模具：模具是将材料进行层叠的工具，它决定着最终产品的形状和尺寸。
模具可以是金属材料制成的，也可以是陶瓷材料制成的，具体选择取决于产品的要求和生产批量。
3.加热系统：加热系统用于对材料进行加热，使其变软并与其他材料结合。
加热系统可以是电加热系统或气体加热系统，根据产品和工艺的不同进行选择。
4.压力系统：压力系统用于施加一定的压力，使材料之间的分子结合更紧密。

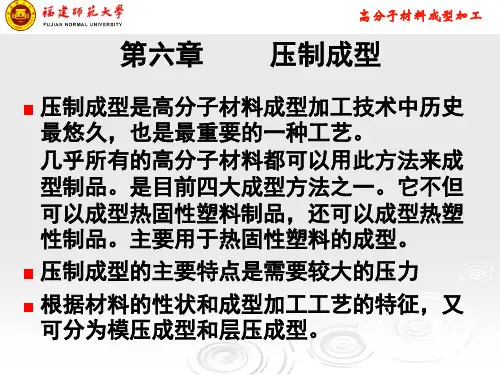

模压工艺生产操作-成型工艺知识说解模压工艺生产操作-成型工艺（一）预浸布层压成型工艺1. 概述层压成型工艺是指将浸渍或涂有树脂的片材层叠，组成叠合体，送入层压机，在加热和加压条件下，固化成型复合材料制品的一种成型工艺。
层压成型工艺要紧是生产各种规格、别同用途的复合材料板材。
它具有机械化、自动化程度高、产品质量稳定等特点，然而设备一次性投资大。
层压成型技术特点是加压方向与制品的板面方向垂直。
层压成型技术包含两方面内容：胶布生产技术和压制成型技术。
2.层压板成型工艺在上述生产工艺中，热压过程的温度、压力和时刻是三个最重要的工艺参数。
复合材料的层压工艺的热压过程，普通分为预热预压和热压两个时期。
(1)第一时期一预热预压时期。
此时期的要紧目的是使树脂熔化，去除挥发物、浸渍纤维，同时使树脂逐步固化至凝胶状态。
此时期的成型压力为全压的1/3-1/2。
(2)第二时期-中间保温时期这一时期的作用是使胶布在较低的反应速度下举行固化。
保温过程中应紧密注意树脂的流胶事情。
当流出的树脂差不多凝胶，别能拉成细丝时，应马上加全压。
(3）第三时期-升温时期目的在于提高反应温度，加快固化速度。
此刻，升温速度别能过快，否则会引起暴聚，使固化反应放热过于集中，导致材料层间分层。
(4)第四时期-热压保温时期目的在于使树脂可以充分固化。
从加全压到整个热压结束，称为热压时期。
而从达到指定的热压温度到热压结束的时刻，称为恒温时刻。
热压时期的温度、压力和恒温时刻，也是由配方决定。
(5)第五时期-冷却时期在保压的事情下，采取自然冷却或者强制冷却到室温，然后卸压，取出产品。
冷却时刻过短，容易使产品产生翘曲、开裂等现象。
冷却时刻过长，对制品质量无明显帮助，然而使生产效率明显落低。
（二）预浸料模压成型工艺预浸料模压成型工艺基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。
在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再举行必要的辅助加工即得产品。
层压工艺原理及过程一、原理介绍层压工艺是一种将多层材料通过压力和热力相结合的方式进行粘合的工艺。
它主要利用了材料在高温下容易变形的特性，通过压力将多层材料紧密地粘合在一起，形成一个坚固的复合材料结构。
层压工艺广泛应用于制造各种复合材料制品，如电路板、玻璃钢制品、船舶制品等。
二、层压工艺过程1. 准备工作：首先，需要准备好所需的材料和工具。
根据产品的要求选择合适的基材和粘合剂，同时准备好压力机和加热设备。
2. 材料处理：将所选材料按照产品的要求进行切割和处理。
通常情况下，材料需要按照一定的尺寸和形状进行切割，并进行表面处理以增强粘合性能。
3. 堆叠层压：将处理好的材料按照一定的顺序和层次进行堆叠。
在堆叠过程中，需要根据产品要求在不同层之间加入粘合剂。
粘合剂可以是固态的或液态的，根据不同的粘合剂，可以采用不同的加热方式。
4. 加热压实：将堆叠好的材料放入预热好的压力机中，施加一定的压力并加热。
加热的目的是使粘合剂能够在高温下熔化，从而使材料能够更好地粘合在一起。
压力的作用是使材料能够更加紧密地结合在一起，并消除可能存在的气泡和空隙。
5. 冷却固化：在加热压实过程完成后，需要将材料冷却至室温。
冷却的过程中，粘合剂会逐渐固化，形成坚固的粘合点。
冷却时间的长短取决于所使用的粘合剂的特性和产品的要求。
6. 后续处理：在层压工艺完成后，还需要进行后续的处理。
这可能包括修整、打磨、涂漆等步骤，以使最终产品符合要求。
三、层压工艺的优点1. 强度高：层压工艺可以使多层材料紧密地结合在一起，形成一个坚固的结构。
这样可以提高产品的强度和稳定性。
2. 轻量化：由于层压工艺可以在不增加材料重量的情况下提高产品强度，因此可以实现产品的轻量化设计。
这对于一些对重量要求较高的领域，如航空航天、汽车等行业具有重要意义。
3. 多样性：层压工艺可以灵活地应用于不同的材料和产品。
通过选择不同的基材和粘合剂，可以满足各种不同产品的要求。
4. 可靠性：层压工艺可以提供可靠的粘合点，使产品具有较好的耐久性和抗冲击性。
层压模压法一、介绍层压模压法是一种用于制造复杂成型产品的常用工艺方法。
它通过将不同材料层层叠加，并利用模压的方式将其加热和加压成形，最终得到具有特定形状和性能的产品。
该方法被广泛应用于各个领域，如航空航天、汽车工业、电子器件等，有着重要的实际意义和经济价值。
二、工艺过程2.1 材料准备在层压模压法中，材料的选择非常重要。
常用的材料包括热塑性树脂、复合材料、金属等。
这些材料必须具备良好的可塑性和耐高温性能，以保证在加热和加压的过程中能够达到预期的形状和性能。
2.2 模具设计模具是层压模压法中的关键组成部分。
模具的设计应根据产品的形状和尺寸要求进行，同时还需要考虑材料的流动性和膨胀性等因素。
模具的材料通常选用耐热、耐磨的金属材料，如钢等。
2.3 叠层叠层是指将不同材料按一定的顺序层层叠加在模具中。
在叠层过程中，需要保证每一层材料的厚度和位置准确无误。
这需要经验丰富的工艺技术人员进行控制和操作，以确保最终产品的性能和质量。
2.4 加热和加压在叠层完成后，模具需要进行加热和加压的处理。
加热的目的是使材料达到熔点或软化点，以便于加压成形。
加压则是通过外力或机械设备对模具进行压力施加，使材料在高温下快速流动，并填充模具的每一个细节和孔洞。
2.5 冷却和固化在达到所需形状后，模具需要进行冷却和固化。
冷却可以通过将模具置于冷却介质中，以加快材料的冷却速度。
固化则是指材料的硬化和固定，使其具有一定的强度和稳定性。
固化的时间和温度需根据具体材料和产品要求进行控制。
2.6 脱模和修整当产品完全冷却和固化后，需要进行脱模和修整的工序。
脱模是将成型产品从模具中取出，通常需要采用一定的脱模剂和工具。
修整则是指对产品的外观和尺寸进行修整和加工，以满足产品的设计要求和外观要求。
三、应用领域层压模压法在各个领域都有广泛的应用。
3.1 航空航天领域在航空航天领域，层压模压法被用于制造飞机机翼、航天器外壳等复杂结构件。
这些产品对于重量和强度的要求非常高，通过层压模压法可以实现复合材料与金属的高效结合，提供优异的性能和稳定性。
