TG39视频信号发生器操作指导书

信号发生器本人介绍一下信号发生器的使用和操作步骤.1、信号发生器参数性能频率范围：0.2Hz ~2MHz粗调、微调旋钮正弦波, 三角波, 方波, TTL 脉波0.5" 大型 LED 显示器可调 DC offset 电位输出过载保护信号发生器/信号源的技术指标:波形正弦波, 三角波, 方波, Ramp 与脉波输出振幅>20Vp-p (open circuit)； >10Vp-p (加 50Ω负载) 阻抗50Ω+10%衰减器-20dB+1.0dB (at 1kHz)DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω负载)周期控制 1 : 1 to 10 : 1 continuously rating显示幕4位LED显示幕频率范围0.2Hz to2MHz(共 7 档)频率控制Separate coarse and fine tuning失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz频率响应< 0.2dB 0.2Hz ~100kHz； < 1dB100kHz~2MHz线性98% 0.2Hz ~100kHz； 95%100kHz~2MHz对称性<2% 0.2Hz ~100kHz上升/下降时间<120nS位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调上升/下降时间<120nS位准>3Vpp上升/下降时间<30nS输入电压约 0V~10V ±1V input for 10 : 1 frequency ratio输入阻抗10kΩ (±10%)交流 100V/120V/220V/230V ±10%, 50/60Hz电源线× 1, 操作手册× 1, 测试线 GTL-101 × 1230(宽) × 95(高) × 280(长) mm,约 2.1 公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。

信号发生器简易使用手册一、概述信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、幅值范围等），选择符合我们要求的仪器来进行测试。

信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。

下面我们就以Agilent E4438C ESG V ector Signal Generator为例来说明信号发生器的基本使用方法。

二、基本项设置和功能1、显示屏显示当前功能的信息。

信息包括状态指示，频率和幅值设置，错误消息。

软键的标注位于显示屏的右手边。

2、软键软键激活显示屏上对应的每个键的功能。

3、频率设置键按这个键可以设置有关频率的功能。

例如改变RF输出频率或使用菜单设置频率的属性如参考频率和频率偏差等。

4、幅值设置键按这个键可以设置有关幅值的功能。

例如改变RF输出幅值或使用菜单设置幅值的属性如功率搜索，用户平面和电平模式等。

5、旋纽旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。

也可以使用它来列表中单步移动或在一行中选择项目。

6、菜单键这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各种调制类型等。

7、保存键通过这个键可以将数据保存到仪器状态寄存器中。

仪器状态寄存器分为10个序列（0～9），每个序列包括100个寄存器（00～99）。

保存键允许保存和重现频率和幅值设置。

一当仪器状态被保存了，所有的频率，幅值和调制设置可以通过Recall键重现。

8、重现键重现先前保存在寄存器里的仪器状态。

9、外部输入连接端口1这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和√M ±1 V p的信号。

对于所有的调制方式，±1 V p 形成指示的偏移或深度。

当为AM，FM或√M选择ac_coupled输入，峰值输入电压偏离1 V p 3％时，显示屏上的HI/LO指示高亮。

破坏电压是5V rms和10V p。

显示说明
五、频率扫描功能模式 六、调频功能模式 七、调幅功能模式 八、猝发功能模式 九、频移键控〔FSK〕功能模式 十、相移键控〔PSK〕功能模式 十一、系统功能
五、 频率扫描功能模式
六、 调频功能模式
七、 调幅功能模式
八、 猝发功能模式
九、 频移键控〔FSK〕 功能模式

十、 相移键控〔PSK〕 功能模式
十一、系统功能
小结： 本节主要表达了函数信号发生器的面板按键作用和 操作方法。
作业： 1.画出SPF05A型信号发生器的面板图并标出各按键 名称及作用。 2.要使SPF05A型信号发生器输出频率为10KHz,幅度 为2V的正弦波进展猝发输出，每组输出8个周期的波 形，各组波形之间间隔时间为8ms，每组波形起始相 位为90度。

通信行业信号发生器使用说明书1. 简介通信行业信号发生器是一种用于产生各种测试信号的仪器，可用于测试、调试和验证通信设备的性能和功能。

2. 规格参数- 频率范围：XX Hz 至 XX Hz- 输出功率：XX dBm- 调制方式：XX调制- 调制频率范围：XX Hz 至 XX Hz- 工作温度：XX℃至 XX℃- 输入电源：XX VAC3. 外观及结构通信行业信号发生器外观简洁美观，采用坚固的金属外壳，具有抗干扰能力和耐用性。

仪器正面设有液晶显示屏，操作按键和旋钮，便于用户进行操作和参数调节。

4. 使用方法4.1 电源连接将通信行业信号发生器的电源线连接到交流电源插座，并确保电源电压与规格参数相符。

4.2 信号参数设置通过操作按键和旋钮，设置所需的信号频率、输出功率、调制方式和调制频率等参数。

4.3 信号输出将信号发生器的输出端与待测试设备的输入端连接，确保连接稳固可靠。

4.4 信号调试与验证通过调整信号发生器的参数，观察并验证待测试设备的性能和功能。

可使用示波器、频谱仪等测试仪器进行进一步的信号分析。

5. 注意事项5.1 请在通风良好的环境中使用信号发生器，避免长时间暴露在高温或潮湿的环境中。

5.2 在使用信号发生器前，请阅读并理解本使用说明书，并按照说明进行正确的操作。

5.3 请避免将信号发生器连接到不匹配的设备，避免因此造成设备损坏或人身伤害。

5.4 请勿在使用过程中随意拆卸或改动信号发生器的内部零部件，如需维修请联系专业技术人员。

5.5 当信号发生器长时间不使用时，请及时断开电源并妥善保存。

6. 故障排除当信号发生器无法正常工作时，可按以下方法进行故障排除：- 检查电源连接是否正常。

- 检查输入信号线缆是否与待测试设备连接良好。

- 尝试调整信号发生器的参数，查看是否能够恢复正常工作。

如果以上故障排除方法无法解决问题，请联系供应商或相关技术人员进行进一步的维修和支持。

7. 保养与维护7.1 定期清洁信号发生器的外壳，并使用柔软的干布擦拭显示屏和操作按键。

7
4:3
16:9
Colorbar
Horizontal colorbal
Greyscale(V)
Greyscale(H)
17M/05u/l2t0i 2b0urst
Hikeen Technology CO.,LTD
8
FLUKE54200介绍
17/05/2020
Hikeen Technology CO.,LTD
用于选择程序的按键
[TIMING]
用于选择分辨率的按键
2
[PAT]
用于选择画面的按键
[SAVE]
用于保存数据的按键
[LEVEL]
用于调整信号输出的强度，在显示窗口上显示信号强度值
[◄] [►]
用于移动到上一个项目（在显示窗口上） 用于移动到下一个项目（在显示窗口上）
17/05/2020
Hikeen Technology CO.,LTD
9
[SET]键
这是用来执行程序的功能和数据的按键
10
键
这是用来增加程序编号，或在显示窗口显示上一页的内容的按键
17/05/2020
Hikeen Technology CO.,LTD
24
11
键
这是用来减少程序编号，或在显示窗口显示下一页的内容的按键
VG859的使用
VG-859C有14个功能，包括用于输出的视频信号和用于编辑和登记的 输出数据。进入每个功能是按[FUNC]键选择，按对应功能号数字键 ，按[设置]键进入个功能。
21
VG859按键
17/05/2020
Hikeen Technology CO.,LTD
22
VG859按键功能
1

信号发生器的用法
信号发生器是一种用于产生各种类型电信号的仪器，它在电子实验、通信系统测试、电路调试等领域中被广泛使用。

以下是信号发生器的基本用法：
1. 波形选择
- 正弦波、方波、锯齿波等：信号发生器通常能够产生多种类型的波形。

选择合适的波形，以满足实验或测试的需要。

2. 频率设置
- 频率调节：通过信号发生器的频率控制功能，设置所需的信号频率。

频率通常以赫兹（Hz）为单位。

3. 振幅控制
- 振幅调节：调整信号的振幅，确保信号在合适的幅度范围内。

振幅通常以伏特（V）为单位。

4. 偏移设置
- 直流偏移：有些信号发生器允许设置直流偏移，使信号在正负方向上发生偏移。

这在一些特定的实验中可能很有用。

5. 调制功能
- 调制控制：一些信号发生器支持调幅、调频、调相等调制功能。

这对于模拟通信系统中信号的调制和解调很有用。

6. 脉冲生成
- 脉冲宽度、脉冲频率：如果信号发生器支持脉冲信号，可以调节脉冲的宽度和频率。

7. 外部调控
- 外部触发：一些信号发生器可以通过外部触发或外部输入进行控制，实现与其他仪器的同步操作。

8. 连接至电路
- 连接示波器、电路：将信号发生器通过输出端口与示波器、电路或其他测试设备连接，
以进行信号检测、电路调试或实验验证。

9. 记录测量数据
- 数据记录：根据需要，使用其他设备记录或分析信号发生器产生的信号，以获取实验或测试的相关数据。

在使用信号发生器时，根据具体实验或测试需求，灵活运用上述功能，能够方便地生成不同类型的信号，为电子工程师、科研人员提供了强大的工具。

信号发生器本人介绍一下信号发生器的使用和操作步骤.1、信号发生器参数性能频率围：0.2Hz ~2MHz粗调、微调旋钮正弦波, 三角波, 方波, TTL 脉波0.5" 大型 LED 显示器可调 DC offset 电位输出过载保护信号发生器/信号源的技术指标:波形正弦波, 三角波, 方波, Ramp 与脉波输出振幅>20Vp-p (open circuit)； >10Vp-p (加 50Ω负载) 阻抗50Ω+10%衰减器-20dB+1.0dB (at 1kHz)DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω负载)周期控制 1 : 1 to 10 : 1 continuously rating显示幕4位LED显示幕频率围0.2Hz to2MHz(共 7 档)频率控制Separate coarse and fine tuning失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz频率响应< 0.2dB 0.2Hz ~100kHz； < 1dB100kHz~2MHz线性98% 0.2Hz ~100kHz； 95%100kHz~2MHz对称性<2% 0.2Hz ~100kHz上升/下降时间<120nS位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调上升/下降时间<120nS位准>3Vpp上升/下降时间<30nS输入电压约 0V~10V ±1V input for 10 : 1 frequency ratio输入阻抗10kΩ (±10%)交流 100V/120V/220V/230V ±10%, 50/60Hz电源线× 1, 操作手册× 1, 测试线 GTL-101 × 1230(宽) × 95(高) × 280(长) mm,约 2.1 公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。

①将色彩分析仪探头分别对准四个黑框和一个白框，测试整机亮度并分别做好记录；白平衡：看各阶有没有干扰，饱和。

图片名称：白窗口功能：用于测试整机是否有拖尾现象操作方法：在视频信号发生器（TG39）面板上，选择如下图所示：拖尾：看白框与黑框交界处，是否黑白分明。

清晰度要求：要查看整机屏幕中心位置的水平清晰度要满足图片名称：MARKER图功能：测试整机的重显率重显率：要查看整机屏幕的上下左右是否满足95％。

图片名称：红场功能：用于测试整机是否有未点亮的像素点，是否有干扰注意事项：看像素点是否有未点亮的（要查看整机屏幕的四周），是否有干扰。

功能：用于测试整机是否有未点亮的像素点，是否有干扰）面板上，选择如下图所示(循环按“PURITY”按键注意事项：看像素点是否有未点亮的（要查看整机屏幕的四周），是否有干扰。

功能：可用于测试整机屏是否有亮点，样机是否有漏光）面板上，选择如下图所示(循环按“PURITY”按键注意事项：看像素点是否有未点亮的（要查看整机屏幕的四周），是否有干扰。

端口的视频与音频是分开的，视频一根线，声音左右声道各一根，一般测试使用视频信号发生器发出视频信，直接将信号线插入电视接头即可。

ⅰ彩色制式：国家不同其所支持的彩色制式也有所不同，在测试过程中我们要选择该国家所支持的制式进行测试；有些方案的机器是全制式的，需要每项制式都要测试。

进行选择，只要选择相应的按键即可；”按键→下图左一液晶显示屏会显示输入的数值。

”按键→下图左一液晶显示屏会显示输入的数值。

及V-Chip的设置（注：仅适用于美国等支持制的国家）：”按键灯亮时，说明仪器可以输出CC；反之则无法输出。

Canadian French三种；按两次仪器的“284H”按键，当仪器上方”按键，即可进入“Rating System”界面，按上下键可以循环Canadian French”为例进行介绍，液晶显示屏显示出“Rating System/”按键，即可进入“Canadian French”等级界面，级别有：G。

视频信号发生器操作手册视频信号发生器详情请联系深圳君辉电子郑经理：138****5356K-826X 简易操作手册（不同型号会有些差异）1视频信号发生器操作手册2前言感谢您购买MIK可编程视频信号发生器。

本操作手册为您提供操作方法，让您可以高效使用本设备进行高清电视，投影机，显示器等的开发、生产及检测等。

产品输出信号类型及应用手册< K -8267R 前面板>< K -8267R 后面板>3■ 交流电源-. 断开电源线时，首先关闭信号发生器前部电源开关，然后拔掉电源线。

-. 确保电源线未损坏。

-. 开关电源请使用前面板ON/OFF 开关。

■ 无外部干扰-. 清除液体、易燃物和金属 (磁铁等)。

-. 移开风扇周围物体。

■ 禁止垂直安装-. 请在平滑地方安装信号发生器，切勿垂直安装。

■ 无振动-. 信号发生器为高频高精度设备，强烈振动可能引发故障。

■ 显示器设备与K-826X 连接前-. K-826x 与显示器设备连接时需保持断电。

-. 为避免潜在异常情况及电击，请将两设备间进行屏蔽接地。

-.接地线至■ 当K-826X 与显示器设备断开连接时 -. 关闭电源，断开连接。

-. 断开信号线，然后屏蔽接地线。

■ 前部 C/F Card 的操作-. 关闭电源，然后插入或断开连接。

-. 若电源未关闭时插入或断开连接，则可能造成Flash Card 损坏及数据丢失。

■ 系统稳定之时间设定-. 可以打开电源立即开始设定时间，但建议待5分钟后具体数据稳定后再行设定。

视频信号发生器操作手册1.一般规格1.1 K-826X 系统概要K-826X可编程视频信号发生器是以用户为中心，使其编辑图形操作简单化，输出信号多样化；给予PDP,LCD TV Monitor, TFT-LCD Monitor, HDTV等生产厂家的研发和生产提供视频信号检测的设备，输出信号支持Analog, DVI, HDMI, CVBS,Y/C, YPbPr, D-Terminal, Scart。

对信号输出(OUTPUT)端口、同步信号输出(SYNC OUTPUT)端口、压控振荡输入(VCFIN)端口，不允许输入大于10V(AC＋DC)，否则会损坏仪器。
01
对频率调节(MAIN、FINE)旋钮，在使用时，请不要将电位器旋足，否则会使仪器没有信号输出或输出的信号波形不正常，但不是故障，也不会损伤仪器。

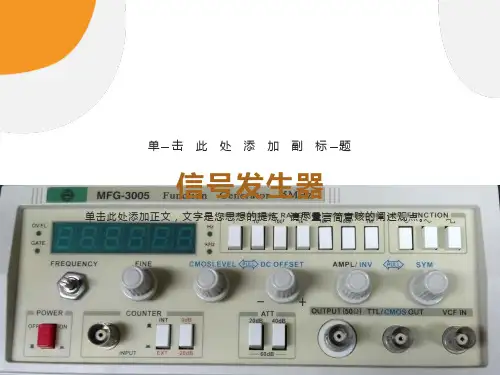

信号发生器
单击此处添加副标题
单击此处添加正文，文字是您思想的提炼，请尽量言简意赅的阐述观点。
高频信号发生器
2017
频率监测
2018
射频信号输出
2019
射频信号电平调节
03
2020
调制度
04
2021
调制信号选择
2022
频率档位选择
01
调节信号发生器面板上的旋钮，使之分别输出调幅波：
02
载波10MHz、调制波1KHz、调制度30%
函数信号发生器——前面板按钮名称和作用 占空比锯齿波/脉冲波(SYM)旋钮：用于调节锯齿波或三角波的占空比，使用时需拉出来。 衰减器(ATT)开关：开关按入后，函数信号输出衰减约30dB，对外接频率计数信号衰减约20dB，弹出不衰减。 直流偏置(PULL TO VAR DC OFFSET)旋钮：当该旋钮拉出时，直流偏置电压，加到输出信号上，其范围在－10V～＋10V之间变化。
函数信号发生器——前面板按钮名称和作用 信号输出(OUTPUT)端口：可输出正弦波、方波、三角波、脉冲，锯齿波信号。 压控振荡输入(VCFIN)端口：当一个外部直流电压0～15VDC由VCFIN输入时，函数发生器的信号频率变化为 100:1。 同步信号输出(SYNC OUTPUT)端口：提供一个与TTL电平兼容的输出信号，其不受函数开关(FUNCTION)及幅度控制器(AMPLITUDE)的影向，其输出频率与数码管显示频率一致

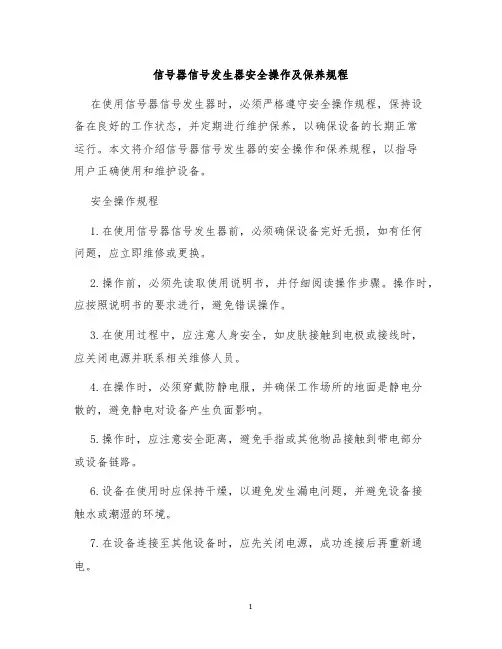

信号器信号发生器安全操作及保养规程在使用信号器信号发生器时，必须严格遵守安全操作规程，保持设备在良好的工作状态，并定期进行维护保养，以确保设备的长期正常运行。

本文将介绍信号器信号发生器的安全操作和保养规程，以指导用户正确使用和维护设备。

安全操作规程1.在使用信号器信号发生器前，必须确保设备完好无损，如有任何问题，应立即维修或更换。

2.操作前，必须先读取使用说明书，并仔细阅读操作步骤。

操作时，应按照说明书的要求进行，避免错误操作。

3.在使用过程中，应注意人身安全，如皮肤接触到电极或接线时，应关闭电源并联系相关维修人员。

4.在操作时，必须穿戴防静电服，并确保工作场所的地面是静电分散的，避免静电对设备产生负面影响。

5.操作时，应注意安全距离，避免手指或其他物品接触到带电部分或设备链路。

6.设备在使用时应保持干燥，以避免发生漏电问题，并避免设备接触水或潮湿的环境。

7.在设备连接至其他设备时，应先关闭电源，成功连接后再重新通电。

8.不得在信号器信号发生器上进行任何未经授权的修改或加装，以避免对设备造成不可逆的损害。

保养规程1.信号器信号发生器应在干燥的环境下存放，避免阳光直射和潮湿环境。

2.设备工作时的温度应在0-40摄氏度之间，避免过低或过高的温度对设备的损坏。

3.在使用过程中，设备外部应定期进行清洁，以保持设备的良好状态，清洁时采用中性洗涤剂进行清洗。

4.设备内部组件也应定期进行清洁，以避免灰尘或杂物对设备产生影响。

5.设备存放时应遮盖防尘罩，以避免灰尘对设备内部散热系统的影响。

6.设备使用一段时间后，应定期进行维护和更换易损件，以确保设备的正常运行。

7.设备定期进行电气维护和校准，以保证电气部分的正常工作。

8.设备更换或维修时，必须先关闭电源，并按照维修说明书进行。

综上所述，信号器信号发生器在长时间的使用过程中，需要遵守严格的安全操作规程，并进行必要的保养和维护。

只有这样，才能确保设备的正常使用，为实现高效、安全的测试提供保障。

整理课件
1
SDG5000系列
SDG1000系列
整理课件
2
信号源技术概论
信号源的用途 信号源的种类 信号源的指标
整理课件
3
信号源的用途
• 作为激励源，进行： – 电路验证 – 电路参数测试 – 电路冗余度测试
整理课件
4
电路验证 – 举例
• 例1： 数字电路设计中，在系统时钟还没有的情况下，需要产生时钟 信号作为电路时钟源，例如，产生10MHz时钟信号。
整理课件
8
信号源的种类
信号源
混合信号源
（输出模拟波形和数字码型）
函数信号发生器
（只能输出几种标准波形，如正弦波或矩形波）
任意波形发生器
（标准波形和生成根据各个用户偏好 定义的波形）
逻辑信号源
（输出数字码型）
脉冲信号发生器
（驱动较少个数的的方波或脉冲波输出）
码型发生器
（生成许多通道的数字码型）
整理课件
• 例2： 产生小占空比的脉冲信号，应用于： – 串行通信 – 工业控制信号 – 激光脉冲信号
• 例3： 产生时钟和数据信号用于接口测试，总线模拟
整理课件
5
电路验证–举例
• 例4： 产生有相位差的信号 – 电力系统模拟 – 鉴相器
• 例5： 在开关电源设计中，需要产生门特定占空比的脉冲作为门极控 制信号
• 频移键控 (FSK)
– 数字调制的一种，其中载波在两个 频率之间切换。
Amplitude Shift Keying
整理课件
Frequency Shift Keying
23
信号脉宽调制-Mod
• 脉宽调制 (PWM)
– 以脉冲波为载波，对其脉冲宽度进行周期 性的改变。广泛应用在测量、通信和功率 控制与变换。

信号发生器使用说明:1.窄带脉冲信号的产生:开机—双击桌面上的ArbExpress Application图标。

进入界面后,点击上方Equation Editor按钮(图1),可以得到图2所示界面。

图1 图2这里需要设置的参数有:在左上方的Equation这一栏,输入波形的表达式，以及波形绘制时间范围；在右下方的Settings中,设置需要绘制的点数Number of Points以及采样率Sampling Rate。

以中心频率为10KHz，5周期的窄带脉冲信号为例,如图3、4中设置，我们输入range（0,0.0005s)，表达式Sin(2*pi*10000*t)＊（1-Cos(2＊pi*10000*t/5）),采样率设为16MS/s，取10000个点。

图3 图4 在设置完成后，点击Compile按钮,可以看到波形的预览图，再点击OK，进入到ArbExpress窗口界面,如图5。

图5对波形进行保存，命名波形并保存类型为（＊。

wfm)文件.至此，一个窄带脉冲信号就产生了.关闭ArbExpress界面.2.信号的输出双击桌面上的AWG图标，进入界面后，单击左上方的File—Import from File,选择AWG400/500/600/700(＊。

WFM）类型文件，选择刚才保存的文件并打开,就可以将波形输送到通道1，如图6所示。

设置图6下面我们对波形进行一些设置，如图6中下方所示，在Amplitude选项卡中可以对波形的幅值进行调节；在Time选项卡中可以通过改变Sampling Rate的值来改变输出波形的中心频率;在Run Mode选项卡中,我们选择Triggered即触发模式。

最后，我们按下前面板上的Run以及Ch1按钮(图7）就可以从通道1发射波形了。

由于我们选择的是触发模式，因此还需要手动按下前面板上的Force Trigger按钮（图8)，每触发一次，仪器就向外部发射一次波形。

功率放大器使用说明：如图9所示，在输入端有A 、B 两个端口可供选择;在MODE 中，根据实际输入情况选择A 或B 为输入端,下方按钮表示为直流或交流；GAIN 表示增益大小，分为14,28，42三个档,其下方的旋钮为增益微调旋钮;LED 显示屏的数字一般为输出的峰值电压值；在输出端,黑色为接地，红色表示两种输出电压的相位相反.图7 图8 输出 输入 增益 图9示波器使用说明:开机后，可以先按动前面板上的DEFAULT SETUP按钮，使仪器恢复默认设置，这时界面会出现两个通道的实时波形（一般默认为C1和C2）.以本次压电实验为例,我们将从信号发生器发出的原始信号直接通过BNC线连接到示波器的通道1,将由压电传感器接收到的信号连接到通道2。

多功能信号发生器使用说明书
1.按键部分的使用
K1表示递增锯齿波、K2表示递减锯齿波、K3表示三角波、K4表示阶梯波、K5表示方波、K6表示正弦波、A表示整数部分幅度调节（步进值1V）、A.表示小数部分幅度调节（步进值0.1V）。

最后两个按键留作以后升级使用。

2.拨码开关的使用
本次设计使用的是8位的拨码开关，第8位（FC）代表调频，拨通即可调频，第7位（ZANKONG）代表调整方波的占空比，拨通即可调占空比。

开关拨通即相应的CPLD输入口为高电平。

拨码开关第6位到第1位分别表示SHURU[5]、SHURU[4]、SHURU[3]、SHURU[2]、SHURU[1]、SHURU[0]。

当SHURU的不同组合代表不同的功能，具体功能见下表。

在100分频下，递增锯齿波和递减锯齿波频率约为1.96KHz、三角波频率约为1KHz，方波频率约为2KHz，阶梯波频率约为31KHz，正弦波频率约为8KHz。

如果某种波形需要更高的频率，只需将程序中的分频数更改小一点的数值即可，但是可能引起其它波形的失真。

3.滤波电路的使用
拨码开关上有对应的通道号，拨通一个通道时，要将相应的插针插入即可选中一路滤波电路。

通道1对应的是100KHz的截止频率，通道2对应的是30KHz的截止频率，通道3对应的是1KHz的截止频率，通道4对应的是200Hz的截止频率。

至于怎么选择，要根据分频的不同，选择不同的通道。

一般选择通道2或通道1即可。
