视频信号发生器

视频信号发生器视频信号发生器是一种电子测试设备，它能够模拟各种视频信号，包括标准的电视广播信号、高清电视信号、视频游戏信号等。

用户可以通过调节设备参数来生成不同类型、不同分辨率的视频信号，并能够进行各种测试和调试操作。

工作原理视频信号发生器一般采用数字信号处理技术，利用数字技术生成各种不同类型的视频信号。

在设计上，它一般由一个计算机软件程序和一组外围设备组成。

软件程序用于控制外设，生成视频信号，并对信号产生变化。

外围设备主要包括视频生成器和同步信号发生器等，用于控制信号输出的精度、稳定度以及同步和调节时序等关键参数。

视频信号发生器可以通过各种信号输出接口，如DVI、HDMI、VGA等向后续设备传输模拟信号。

其中，DVI接口是一种数码接口，能够输出高清晰度的数字视频信号；而HDMI接口不仅支持高清晰度数字信号传输，同时还提供了音频、数据等传输功能，更为全面。

实际应用视频信号发生器在很多领域都有着广泛的应用。

在电视广播领域，视频信号发生器可以模拟不同的电视信号，用于广告制作、电影后期制作以及视频电视设备的测试和调试。

同时，视频信号发生器还可以用于标准和高清电视信号的校准，确保电视播出的信号质量达到标准要求。

在医疗设备行业，视频信号发生器也有广泛的应用。

通常，医疗设备需要使用高质量的视频信号进行图像传输。

视频信号发生器可以生成高质量的视频信号，让医疗设备展现更精准、更鲜艳的图像，从而提高医疗过程的效率和精度。

在视频游戏产业中，视频信号发生器可以产生各种图像和视频特效，为游戏制作提供更好的展示，同时也可以用于游戏设备的测试和调试。

总结视频信号发生器是一种常用的电子测试设备，它可以模拟各种视频信号，并进行各种测试和调试操作。

通过各种信号输出接口，如DVI、HDMI、VGA等向后续设备传输模拟信号。

其在电视广播、医疗设备和游戏制作等领域都有着广泛的应用。

设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书（2).TV线与仪器的连接：TV线有两种接头，如下图所示：（图一）该模式端口一般应用于美国等国家，所支持的电视制式为NTSC，直接将信号线插入电视接头即可。

设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书(3).S-VIDEO线与仪器的连接：（大部分电视机都不带S-VIDEO端子）S-VIDEO的视频与声音是分开传输的，下面介绍的是视频线的连接，大部分会同AV端口共用声音线端口。

(4).SCART线与仪器的连接： SCART端口视频与声音共用一根线。

注：在测试SCART端口时需要注意，SCART(RGB)和SCART(CVBS)信号在亮度和重显率两个方面要分别测试设计中心DQA室生效日期：2014-11-04TG39视频信号发生器操作指导书2.各端口彩色制式的设置：（1）彩色电视制式的简单介绍：彩色电视制式是在满足黑白电视技术标准的前提下研制的。

为了实现黑白和彩色信号的兼容，色度编码对副载波的调制有三种不同方法，形成了三种彩色电视制式；即NTSC制、SECAM制和PAL制（对于NTSC制，由于选用的色副载波的频率不同，还可分为NTSC4.43和3.58两种）。

三种彩色电视制式的主要国家和地区：彩色电视机的制式现状 NTSC制：中国、墨西哥、日本、台湾、加拿大等国和地区采用；PAL制：德国、中国、香港、英国、意大利、荷兰、中东一带等国和地区采用；SCEAM制：中国、前苏联及东欧和非洲各国采用。

JC 5301电视视频测试信号发生器技术说明书目录1 .概述------------------------------------------------- 32.技术特性-------------------------------------------- 33.面板控制器及指示器----------------------------- 54.使用方法-------------------------------------------- 65.附件-------------------------------------------------- 7 附录---------------------------------------------------- 8 隐含信号说明------------------------------------------ 10JC5301电视视频测试信号发生器1.概述JC5301电视视频测试信号发生器是采用微处理、CPLD和数字存储技术设计的新一代视频测试仪器。

该仪器所产生的信号符合CCIR国际标准和我国电视测量标准,满足电视测量的需要。

广泛地适用于各电视台、卫星地面站及电视设备生产、检测、开发等单位和相关院所。

该仪器还可增设其它信号。

其主要技术性能指标与TSG111,TSG271是一个数量级.特点：信号标准，性能稳定可靠，使用方便；既有全场信号，也有插测信号；三种平均图象电平的测试信号，满足非线性测量要求；交流声叠加、帧断功能，RS232接口，应用更方便体积小，重量轻；2.技术特性电视制式625/50 PAL-D2.1信号形式（视频信号波形见附录）彩条；红场；插测信号：CCIR17行（含条、2T脉冲、副载波填充20T脉冲、五阶梯）；CCIR18行（含多波群）；CCIR330行（含条、2T脉冲、五阶梯叠加副载波）；CCIR331行（含色度三电平信号）；场消隐期第17、18、330、331行的插测信号可加可断。

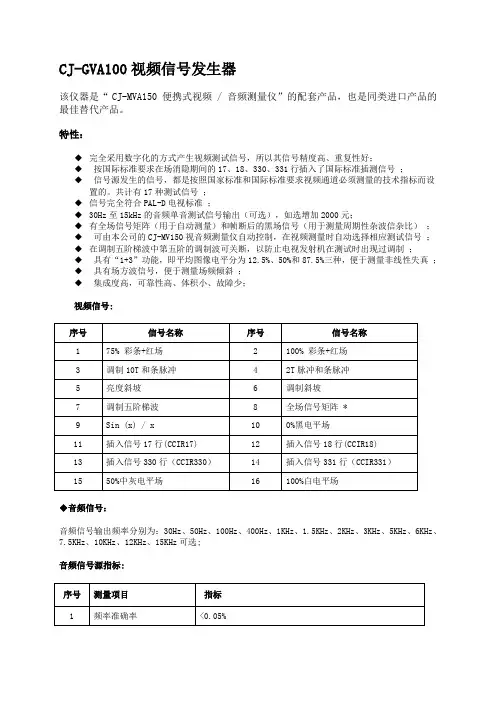

CJ-GVA100视频信号发生器
该仪器是“ CJ-MVA150 便携式视频 / 音频测量仪”的配套产品，也是同类进口产品的最佳替代产品。

特性：
◆完全采用数字化的方式产生视频测试信号，所以其信号精度高、重复性好；
◆按国际标准要求在场消隐期间的17、18、330、331行插入了国际标准插测信号；
◆信号源发生的信号，都是按照国家标准和国际标准要求视频通道必须测量的技术指标而设
置的。

共计有17种测试信号；
◆信号完全符合PAL-D电视标准；
◆30Hz至15kHz的音频单音测试信号输出（可选），如选增加2000元；
◆有全场信号矩阵（用于自动测量）和帧断后的黑场信号（用于测量周期性杂波信杂比）；
◆可由本公司的CJ-MV150视音频测量仪自动控制，在视频测量时自动选择相应测试信号；
◆在调制五阶梯波中第五阶的调制波可关断，以防止电视发射机在测试时出现过调制；
◆具有“1+3”功能，即平均图像电平分为12.5%、50%和87.5%三种，便于测量非线性失真；
◆具有场方波信号，便于测量场频倾斜；
◆集成度高，可靠性高、体积小、故障少；
视频信号:
◆音频信号：
音频信号输出频率分别为：30Hz、50Hz、100Hz、400Hz、1KHz、1.5KHz、2KHz、3KHz、5KHz、6KHz、7.5KHz、10KHz、12KHz、15KHz可选;
音频信号源指标:。

信号发生器的分类信号发生器是一种用于产生特定频率、幅度和波形的电信号的仪器。

根据不同的应用场景和信号特性，信号发生器可以分为多种类型。

下面将介绍几种常见的信号发生器分类。

一、基本信号发生器基本信号发生器是最简单的一类信号发生器，主要用于产生常规的波形信号，如正弦波、方波、三角波等。

它通常具有固定的频率范围和可调节的幅度。

基本信号发生器常用于电子实验、通信系统测试等领域。

二、函数信号发生器函数信号发生器是一种能够产生多种复杂波形的信号发生器。

它具有丰富的波形选择，如任意波形、噪声信号、脉冲信号等。

函数信号发生器通常具有更高的频率范围和更精确的频率调节能力，适用于高精度测量和频率特性测试。

三、微波信号发生器微波信号发生器是一种专门用于产生微波频率信号的仪器。

微波信号发生器具有更高的频率范围，通常在几百兆赫兹至数十千兆赫兹之间。

它适用于射频通信、雷达系统、卫星通信等高频领域。

四、脉冲信号发生器脉冲信号发生器是一种专门用于产生脉冲信号的仪器。

它可以产生具有不同脉宽、占空比和重复频率的脉冲信号，用于模拟数字电路、计数器、触发器等应用。

脉冲信号发生器通常具有快速上升和下降时间，以确保脉冲信号的准确性和稳定性。

五、音频信号发生器音频信号发生器是一种用于产生音频频率信号的仪器。

它通常用于音频设备测试、音频系统校准和声学研究等领域。

音频信号发生器可以产生不同频率、振幅和相位的音频信号，用于测试音响设备的频率响应、失真等参数。

六、视频信号发生器视频信号发生器是一种用于产生视频信号的仪器。

它可以产生不同标准（如PAL、NTSC、SECAM）的视频信号，并具有丰富的测试模式，如彩条、灰度图、色阶等。

视频信号发生器通常用于电视、监视系统、视频设备测试等领域。

以上是几种常见的信号发生器分类，每种类型的信号发生器都有自己特定的应用领域和功能特点。

在实际应用中，根据需要选择合适的信号发生器可以提高工作效率和测试精度。

随着科技的不断进步，信号发生器的功能和性能也在不断提升，为各行各业的研发和测试工作提供了更多可能性。

多格式视频发生器TG700特点多格式模拟和数字测试信号发生器支持基准信号发生器所必需的理想通道配置和性能模块式可扩展平台Stay GenLock TM (保持同步锁相) — 独特的、强健的同步锁相模式，为数字和传统的广播电视设施提供稳定的同步信号应用节目后期制作和广播电视播出系统的基准信号发生器和测试信号发生器研究和开发应用的测试信号发生器设备设计和维护TG700 是一款多格式、兼有模拟和数字的精密信号发生器平台，它是为适应视频工业的发展需求而设计的。

TG700 能够提供模拟、串行数字和数字高清晰度等各种格式的同步脉冲信号和测试信号。

TG700 多格式视频发生器具有模块式的结构，配置方便灵活，它既可以作为单一格式的信号发生器，也可以满足视频专业应用的各种格式需求。

用户可以从以下模块中最多选择4个模块安装在TG700 主机上。

AGL7模拟同步锁相模块。

TG700具有高度稳定的基准信号。

AGL7模拟同步锁相模块能够锁定多种信号，它可作为电视播出、节目制作/后期制作应用的台主/台从同步的基准信号发生器，使T G 700成为一种理想的解决方案。

AGL7模拟同步锁相模块具有3路黑场输出以供HDTV三电平或NTSC或PAL格式选用。

此外，AGL7还能够锁定于多种格式，包括NTSC/PAL 黑场和HDTV 三电平以及1MHz、3.58MHz、4.43MHz、5MHz 和10MHz 连续波。

如果将AGL7配置为Stay GenLock TM 模式，那么，当同步锁相基准输入端的同步瞬时丢失时，它不会给G700的测试信号输出和黑场输出带来干扰。

此后当同步锁相信号再次恢复时，仅会给与TG700基准同步的设备带来很小的扰动。

2 多格式视频发生器/video多格式视频发生器TG700GPS7 GPS 同步和时间码模块GPS7 GPS 同步和时间码模块包括已集成的GPS 接收机，它可作为系统的定时基准。

与GPS 定时信号同步，能够确保两个独立系统之间的长时间稳定性和视频帧对准。
