电控箱使用说明

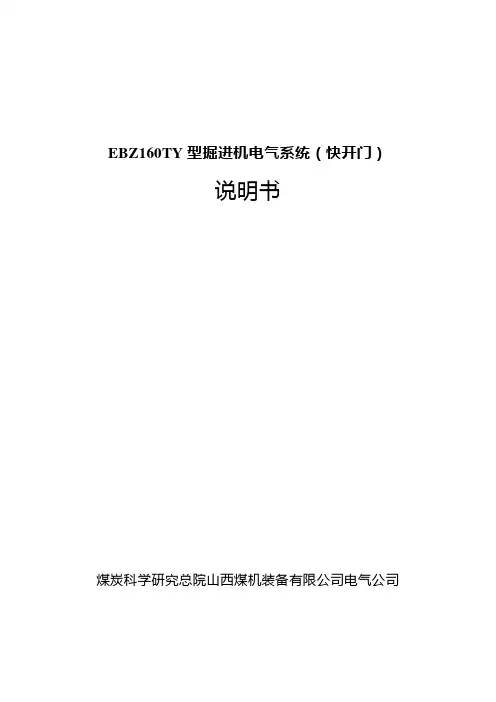

EBZ160TY型掘进机电气系统（快开门）说明书煤炭科学研究总院山西煤机装备有限公司电气公司警告该电气系统为EBZ160TY型掘进机配套产品，严禁用于其它设备或系统控制中。

在使用说明书中我们提出了各部分操作中的希望用户能够严格按照说明书进行使用，如由于有违背安全声明和说明书的操作而造成人员或设备的损伤，我方将不负任何责任！一、系统的组成及结构1、严禁与掘进机电气系统不相关或者标示不明的设备连入系统。

2、本系统不允许用户自行调整结构和布线。

3、严格按照安全规程要求，配备专用的馈电开关给掘进机供电，且保证馈电开关漏电、过流、过载等保护的可靠、准确。

本章详细地介绍了EBZ160TY型掘进机电控系统的组成，即所有电器元件在箱体中的分布，并给出了详细的技术参数，使用户能够很好的使用和维护该电气系统。

1 系统的组成及分布1.1 组成电气系统由前级馈电开关、KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱、XSB-Ⅱ型矿用隔爆型显示器、XEFB-127(36)/150隔爆型蜂鸣器、DGY35/48(36)B(B) 矿用隔爆型机车照明灯、BZA1-5/127-2型矿用隔爆型控制按钮、KGJ16A遥控瓦斯传感器以及驱动掘进机各工作机构的防爆电动机和连接电缆组成。

电气设备系统如附图1所示，电气设备明细表见表1-1。

驱动掘进机各工作机构电动机特征列于表1-2。

EBZ160TY型掘进机电控设备KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱（以下简称电控箱）、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱（以下简称操作箱）、XSB-Ⅱ型矿用隔爆型显示器（以下简称显示器），符合我国的煤矿安全规程、防爆规程和有关规程、标准的规定，适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，控制EBZ160TY型掘进机切割电机、油泵电机及备用电机的运转，并对电机及有关线路进行保护。

NA9354使用说明（V1.1）主要功能及技术指标主要功能：一、具备温度控制功能：1、控制压缩机开停：温度显示、温度控制、压缩机开机延时保护、温控探头故障告警、两路温控探头同时故障时可以按设定的开停比定期运行。

2、控制化霜：温控化霜、周期化霜、北京时间化霜。

化霜结束条件为温度和时间双重控制、化霜滴水、化霜探头故障告警。

备注：也可使用“手动进入或退出化霜”功能。

3、控制冷风机：由化霜温度控制、跟随压缩机控制等五种运行模式可设置。

二、具备以下保护功能：1、高低温告警：可设定高低温告警温度，温度过高或过低时产生告警。

2、电机过载保护：可显示压缩机运行电流，当电流超过设定的过载电流及三相电流严重不平衡时，保护电路动作，断开负载，保护压缩机。

3、冷风机保护：当电流超过设定的过载电流及三相电流严重不平衡时，保护电路动作，断开负载，保护冷风机。

4、电压缺相错相保护：三相输入电压缺相、错相时，保护电路动作，断开负载。

5、未关冷库门提醒：记录库门开启的次数和时间。

（需要安装门开关，并将信号线接入控制器）6、外部告警控制：可根据外部告警信号的形式，选择四种外部告警信号输入模式。

7、告警输出：当出现告警时，控制器提供一路开关量输出信号，用于外接报警器。

三、基于远程管理条件下具备的功能：1、用电量统计：查看冷库每天、每月或一段时间内的用电量。

2、月报表推送：每月初向业主手机发送冷库上月的三项指标：安全指标、能耗指标、日常管理指标。

便于业主随时了解冷库的现状。

3、峰谷电运行模式：当峰谷电工作模式开关打开时，系统在设定的时段内以峰谷电工作模式运行。

备注：使用该功能时，请注意储品的存储温度，避免温度过低对冻品造成伤害。

4、冷库断电提醒：当冷库关闭电源或异常断电的情况，控制器会自动发出断电提醒。

备注：本通讯模块为嵌入式GSM/GPRS通讯模块，无需插卡。

主要技术指标：温度显示范围： -45～120℃温度设定范围： -40～115℃电流显示范围： 0～100A电流设定范围： 0～80A控制器电源： AC380V，三相四线制使用环境：温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀输出触点容量： 5A/250VAC温度传感器： NTC R25=5kΩ,B(25/50)=3470K执行标准： Q/320585 XYK 01 Q/320585 XYK 03 Q/320585 XYK 04操作指南面板显示框图示☝面板上的指示灯含义是什么？2数码管显示含义数码管在正常时显示冷库温度，告警时交替显示冷库温度和告警代码（Axx），显示代码如下表：3注意：库温探头1和库温探头2都故障时，告警停机，手动恢复。

电控系统第一节概述本电控系统是以中厚煤层电牵引采煤机为目标而开发的全新电控系统，用于控制MG300/710-WD型电牵引采煤机，主要由采煤机用隔爆兼本质安全型电控箱、采煤机用本质安全型操作箱（端头操作站）、低浓度甲烷传感器以及各部分工作电机等组成。

采煤机用隔爆兼本质安全型电控箱是整个采煤机电控系统的控制核心，控制各个电动机的启、停动作，可实时检测系统电压、电机电流、电机温度、瓦斯浓度等工况信息。

本电控系统采用的是机载式交流变频调速系统“一拖一”驱动方式，可实现四象限运行，能适应较大倾角的采煤工作面。

第二节电控系统特点1、人性化设计在以“安全、可靠、高效、人性化”的设计理念指导下。

坚持以顾客为中心的价值观，一切从客户角度出发。

设备操作方便灵活。

采用高可靠性的专用控制器为核心，系统可靠性高。

采用模块化设计、抽屉式结构，便于检修与维护。

2、实现三机联动采煤机根据全自动联合采煤机组设计，可根据运输机负荷自动调整采煤机牵引速度，实现了自动记忆采煤高度、远程自动化监控、采煤机工作三机一架（采煤机、刮板运输机、破碎机、液压支架）联动。

设备运行状态参数的采集、监测、传送、记录、故障诊断等，全面提升了采煤设备的机械化和自动化水平。

3、先进的设计思路主控器与各检测、控制元部件之间通过CAN总线方式联接，形成网络结构，便于拓展系统功能，使系统的适应能力大大增强；全数字元方式的信息传递，提高了数据的准确性和可靠性。

具备一定故障自诊断功能，便于维护。

4、屏幕直观显示采用5.7英寸液晶显示器，提供先进的全中文显示界面，系统参数显示全面。

采用模拟采煤机动态显示、汉字功能、数字元等多种方式，形象、直观、准确地显示各检测量。

所有的检测量及系统状态均可实时显示，查看方便，便于比较、分析。

5、实时的信息采集系统采用了多种传感器技术，对系统状况进行较全面的监测。

可实时检测系统电压、截割电机和牵引电机电流及温度、电控箱温湿度、冷却水压力、摇臂倾角、机身倾角、采煤机位置、瓦斯检测、油箱油位、低压油压力等工况信息，检测的信息全部通过总线传送给主控制器。

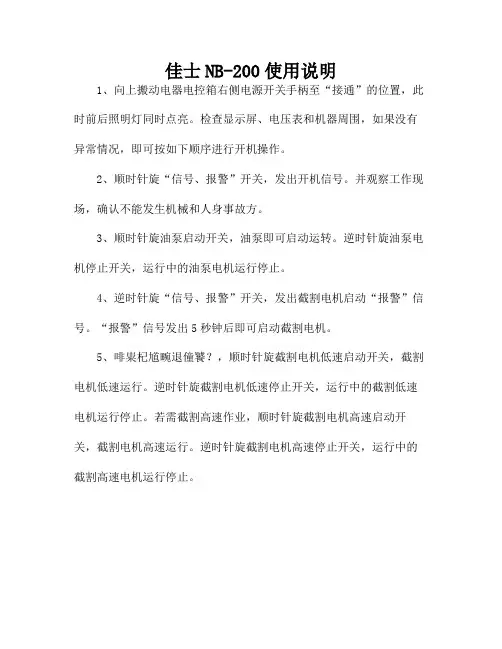

佳士NB-200使用说明
1、向上搬动电器电控箱右侧电源开关手柄至“接通”的位置，此时前后照明灯同时点亮。

检查显示屏、电压表和机器周围，如果没有异常情况，即可按如下顺序进行开机操作。

2、顺时针旋“信号、报警”开关，发出开机信号。

并观察工作现场，确认不能发生机械和人身事故方。

3、顺时针旋油泵启动开关，油泵即可启动运转。

逆时针旋油泵电机停止开关，运行中的油泵电机运行停止。

4、逆时针旋“信号、报警”开关，发出截割电机启动“报警”信号。

“报警”信号发出5秒钟后即可启动截割电机。

5、啡粜杞馗畹退僮饕？，顺时针旋截割电机低速启动开关，截割电机低速运行。

逆时针旋截割电机低速停止开关，运行中的截割低速电机运行停止。

若需截割高速作业，顺时针旋截割电机高速启动开关，截割电机高速运行。

逆时针旋截割电机高速停止开关，运行中的截割高速电机运行停止。

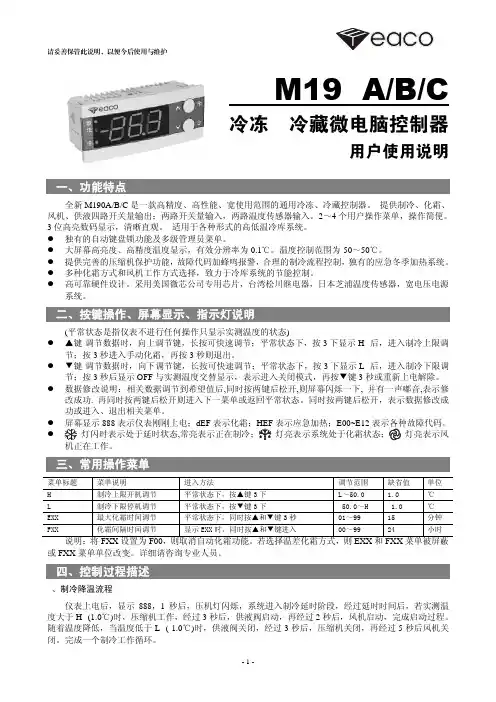

请妥善保管此说明，以便今后使用与维护!M190A/B/C冷冻、冷藏微电脑控制器用户使用说明全新M190A/B/C是一款高精度、高性能、宽使用范围的通用冷冻、冷藏控制器。

提供制冷、化霜、风机、供液四路开关量输出；两路开关量输入，两路温度传感器输入。

2～4个用户操作菜单，操作简便。

3位高亮数码显示，清晰直观。

适用于各种形式的高低温冷库系统。

l独有的自动键盘锁功能及多级管理员菜单。

l大屏幕高亮度、高精度温度显示，有效分辨率为0.1℃。

温度控制范围为-50～50℃。

l提供完善的压缩机保护功能，故障代码加蜂鸣报警，合理的制冷流程控制，独有的应急冬季加热系统。

l多种化霜方式和风机工作方式选择，致力于冷库系统的节能控制。

l高可靠硬件设计。

采用美国微芯公司专用芯片，台湾松川继电器，日本芝浦温度传感器，宽电压电源系统。

(平常状态是指仪表不进行任何操作只显示实测温度的状态)l▲键-调节数据时，向上调节键，长按可快速调节；平常状态下，按3下显示H--后，进入制冷上限调节；按3秒进入手动化霜，再按3秒则退出。

l▼键-调节数据时，向下调节键，长按可快速调节；平常状态下，按3下显示L--后，进入制冷下限调节；按3秒后显示OFF与实测温度交替显示，表示进入关闭模式，再按▼键3秒或重新上电解除。

l数据修改说明：相关数据调节到希望值后,同时按两键后松开,则屏幕闪烁一下, 并有一声嘟音,表示修改成功. 再同时按两键后松开则进入下一菜单或返回平常状态。

同时按两键后松开，表示数据修改成功或进入、退出相关菜单。

l屏幕显示888表示仪表刚刚上电；dEF表示化霜；表示应急加热；E00~E12l灯闪时表示处于延时状态,灯亮表示风机正在工作。

菜单标题 菜单说明 进入方法 调节范围 缺省值 单位H-- 制冷上限开机调节 平常状态下，按▲键3下 L～50.0 1.0 ℃L-- 制冷下限停机调节 平常状态下，按▼键3下 -50.0～H -1.0 ℃EXX 最大化霜时间调节 平常状态下，同时按▲和▼键3秒 01～99 15 分钟 FXX 化霜间隔时间调节 显示EXX时，同时按▲和▼键进入 00～99 24 小时 说明：将FXX设置为F00，则取消自动化霜功能。

NA9397EV 使用说明（V1.0）主要功能及技术指标主要功能：一、控制功能：1、控制压缩机：根据开、停机温度控制压缩机启停，两路温控探头同时故障时可以按设定的开停时间定期运行。

压缩机启动方式可设置直接启动与分线圈启动。

2、化霜：可设置周期化霜、北京时间化霜和强制化霜；化霜结束条件为温度和时间双重控制，可设置化霜滴水时间。

3可设置跟随压缩机控制、根据化霜温度控制等五种运行模式。

4冷凝器：可设置风冷、水冷和蒸发冷，有八种冷凝控制模式可设置。

二、告警保护功能：1、、低温告警：可设定高、低温告警温度，温度过高或过低时产生告警。

1压力告警：可设定高、低压告警压力，高压压力过高或低压压力过低时产生告警。

2、压缩机保护：压缩机过载保护，欠载保护，电流不平衡保护。

3、冷风机保护：冷风机过载保护，电流不平衡保护。

4、冷凝器保护：冷凝器过载保护，电流不平衡保护。

5、供电保护：供电缺相、错相保护。

6、保护：可接压控开关，压缩机模块开关等开关量保护装置。

7、库门开启提醒：需外接库门开关；通过库门开关可实现开门时系统待机功能。

三、远程功能：1、远程查看数据：手机APP端及电脑网页端双平台查看实时数据、机组状态、温度曲线、历史数据等。

2、远程控制设备：手机APP端及电脑网页端双平台设置参数、开关机、强制化霜、权限管理等操作。

3、峰谷电运行模式：当峰谷电工作模式开关打开时，系统在设定的时段内以峰谷电工作模式运行，利用该功能可实现让设备只在设定的时段内工作。

4、断电提醒：当系统断电的情况下，会自动发出断电提醒。

四、其他扩展功能：1、电量统计：可按月分别统计化霜和制冷的耗电量。

2、湿度记录、湿度告警：需外接温湿度传感器。

3、控制电子膨胀阀：控制三花多种型号单极电子膨胀阀，支持自定义单极电子膨胀阀参数；需外接电子膨胀阀。

主要技术指标：温度显示范围： -45～125℃温度设定范围： -40～115℃电流显示范围： 0～200A压缩机电流设定范围： 0～100A冷风机电流设定范围： 0～20A冷凝器电流设定范围： 0～20A控制器电源： AC380V，三相四线制使用环境：温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀输出触点容量： 5A/250VAC温度传感器： NTC R25=5kΩ,B(25/50)=3470K执行标准： Q/320585 XYK 01 Q/320585 XYK 02 Q/320585 XYK 032免责声明：说明书后期更新不再另行通知，请在“新亚洲控制”微信公众号下载最新版本。

佛山市南海天雨智能灭火装置有限公司技术部20131024
防爆现场电控箱内部接线说明
一、现场电控箱内部接线示意图如下所示：
图1
图 2
图3
图4
图5
二、相同编号的端子的连接方法
1.图1的接线端子J4的S11（编号为06）连接到图2的按钮SB2的06端。

同理，图1编号为02、10、
14、22、18、26、34、35、30分别与图2中具有相同编号的接线端用导线进行相互连接。

2.图1中的S12、S22、S32、S42、S52、S62、S72、S92（编号都为com）与图2中SB10按钮的com
端连接。

3.图1的接线端子J8中编号为U3、N3分别与图3的保险座FU1的U3、FU3的N3接线端连接。

4.图1信号切换控制板的PE端引一条导线连接到该板带有金属锡的螺丝位并拧紧接地。

5.图1中的接线端子J1（编号为40、41）分别与图4的编号为40、41的端子连接导线。

三、遥控接收器的接线方法
1.图5遥控接收器引线号为5、10、14、20与图2中按钮SB10的com端连接。

2.遥控接收器引线号与图2端子号的连接情况如下：6------06、8------02、11-----10、12------14、
15------22、16------18、18------34、19------35、21------26、22------30
3.遥控接收器引线号为1、2分别接图3控制变压器TC1的U3、V3接线端。

备注：用标签纸写上遥控接收器的贴纸上标识的CH：**，并贴在防爆箱正面，以便我司技术人员配对的遥控发射机测试。

钻机电控气控制系统使用说明书一、概述数字化钻机气液控制系统以西门子公司最新的S7-314-2DP PLC 为核心，应用集中控制方式，对司钻操作命令及系统反馈状态进行采集，控制司钻房阀岛、绞车阀岛、并车箱阀岛内各电磁阀的通断，从而控制整个钻机系统的工作。

系统选用西门子TP270 10.4寸触摸屏用于监视控制开关操作及输出状态，并具有在控制开关故障情况下通过触摸屏直接对系统操作的冗余功能。

系统采用山特UPS在线式不间断电源供电，可保证系统在外部供电中断的情况下连续工作2小时以上，保障系统安全。

考虑到油田的防爆、防震、防护诸因素，PLC系统安装在防爆电控箱内，所有输入输出信号均通过航空快拔接插件与防爆电控箱连接，并经接线端子连接至PLC。

整个系统性能稳定、可靠，抗干扰能力强，设计布局合理，操作简单，易于维护、维修。

本系统预留了PROFIBUS总线接口，可作为PROFIBUS主站，控制其他符合PROFIBUS总线协议的设备。

在硬件设备不作大的变动的前提下，可通过软件对系统升级。

二、技术指标1、电源供给：AC220V ±15% 50Hz2、电源输出精度DC24V±150mV3、电源裕度120W+600W4、不间断在线电源工作时间≮2小时5、PLC端口输出电流0.5A6、PLC端口输出电压24V-0.3V7、PLC端口输出短路保护电子式8、TP270触摸屏防护等级（前面板）IP659、TP270触摸屏防护等级（后面板）IP2010、TP270触摸屏前面板尺寸212*156mm11、TP270触摸屏开孔尺寸198*142*45mm12、使用温度：－15℃～65℃13、相对湿度：≮95％（25℃时）14、响应时间≯20mS15、MTBF ≮50000H三、系统结构图四、操作说明１、首次使用，打开司钻房防爆电控箱门，拨动ＰＬＣ电源开关到ON状态，拨动ＰＬＣ模式选择开关到RUN状态。

ＰＬＣ上相关开关如下图所示。

使⽤说明书（ECB-20-STC-9000）华宝冷库使⽤说明书（ECB-20/STC9000）欢迎您使⽤“华宝牌”组合式拼装冷库。

请您在使⽤本产品之前仔细阅读产品说明书，以便更好的使⽤和维护。

并妥善保管好使⽤⼿册，以备⽇后查阅。

您在使⽤本产品的过程中有何建议，请及时与我们联系，以便我们在⼯作中进⼀步改进和完善。

谢谢合作！⽬录⼀、冷库安装前的准备⼯作 -------------------------------------------------4⼆、冷库设备的安装及调试 -------------------------------------------------4三、冷库设备的使⽤常识和注意事项 ------------------------------------------4四、冷库设备的技术参数 ---------------------------------------------------5五、冷库设备的运⾏调试及电控箱（ ECB-20 ）使⽤说明 -------------------------5六、电控箱（ECB-20）上STC-9000 控制器参数设定和功能说明 --------------------6七、冷库设备的维护保养 ---------------------------------------------------9⼋、冷库设备的常见故障及排除 ---------------------------------------------10九、冷库电控原理图 ------------------------------------------------------12⼀、冷库安装前的准备⼯作1、冷库设备安放在通风良好的⼲燥洁净环境中。

禁⽌在易燃、易爆、易腐蚀、有破坏绝缘的⽓体和导电尘埃的环境中使⽤本设备，禁⽌在不安全或有安全隐患的环境中使⽤本设备。

2、应有⾜够的空间进⾏冷库设备的安装，地⾯⽤混凝⼟抹⾯找平，基础耐⼒不⼩于 10T/m 2 。

变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。

二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。

4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。

2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。

调试（0。

7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。

5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。

ws658第五代万胜绷缝电控使用说明第五代万胜绷缝电控使用说明
万胜绷缝电控是为了方便用户使用和提高绷缝效率而设计的一款电控设备。

本文将详细介绍该设备的使用方法和注意事项，以确保用户能够正确操作并获得理想的绷缝效果。

1. 设备安装
a. 将万胜绷缝电控设备放置在平稳的工作台面上，并确保电源线可以顺畅连接。

b. 将绷缝机与电控设备连接，确保连接牢固可靠。

2. 电控设备操作
a. 开启电源：将电源插头插入电源插座，并将电源开关置于“ON”位置，确认设备正常启动。

b. 设定参数：根据需要，通过电控面板上的按钮或调节旋钮设定绷缝速度、线程张力等参数。

c. 调试试样：在正式绷缝前，建议进行试样调试，以确保设备和参数设置正确。

d. 开始绷缝：根据需要，将待绷缝材料送入绷缝机，按下开始按钮，设备将开始自动运行。

3. 使用注意事项
a. 请确保设备和电源线处于安全可靠的环境中，避免发生触电、火灾等安全事故。

b. 在设定参数时，请根据实际需要进行合理调整，以获得最佳的绷缝效果。

c. 定期对设备进行清洁和维护，以确保其正常运行和延长使用寿命。

d. 如有故障或异常情况出现，请立即停止使用，并寻求专业人士的帮助进行检修。

以上是关于ws658第五代万胜绷缝电控使用说明的简要介绍。

希望本文所提供的信息能够帮助到您正确使用该设备，提高工作效率，并获得满意的绷缝效果。

如有需要，还请参阅附带的产品说明书或咨询相关技术支持人员。

祝您工作顺利！。
