石油钻井行业溢流井喷关井操作四七动作程序精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-关井操作四七动作程序一、钻进中发生溢流时:(一)发出信号、停转盘、停泵(顶驱钻机:发出信号、停泵)。
(二)上提方钻杆(顶驱钻机:使钻杆接头不在卡瓦位置)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录立管和套管压力,以及泥浆增减量,准备压井。
二、起下钻杆中发生溢流时:(一)发出信号并停止起下钻作业。
(二)抢接回压凡尔(或投钻具止回阀);抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动机)。
(三)适当打开节流阀。
(四)关防喷器(必须先开环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
三、起下钻铤中发生溢流时:(一)发出信号停止起下钻铤作业。
(二)抢接回压凡尔,抢接钻杆(顶驱钻机:抢接驱动头)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
四、空井发生溢流:(一)发出信号,立即停止其他作业,跑步上岗。
(二)根据溢流大小,抢下钻杆或关全封防喷器。
(三)适当开启节流阀。
(四)关团与钻具尺寸相符的防喷器。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录套管压力及泥浆池增量,准备压井。
关井操作岗位责任制一、司钻(一)发现溢流或得到显示报告,立即发出井喷信号----长鸣喇叭。
(二)完成本岗位操作程序:1.钻进时停转盘、停泵,将方钻杆提出转盘(顶驱钻机:发出信号、停泵)。
2.起下钻时停止起下钻作业,组织抢接钻具止回阀,抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动头)。
钻井井控“四七动作”各岗位职责表1、发出信号,停转盘、停泵2、上提方钻杆司钻发出长鸣信号(连续信号不少于15秒钟),停转盘,停泵上提方钻至第一根单根母接头出转盘面以上0.5m副司钻迅速赶到远控台待令井架工迅速赶到钻台节流控制箱待令内钳工迅速赶到节流管汇。
作好关闭节流阀前的平板阀的准备工作。
外钳工迅速赶到钻台。
负责井口及钻台工作,准备工具。
记录工迅速赶到节流管汇协助内钳工工作,准备工作一、钻进中发场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电司钻发出长鸣信号(连续信号不少于15秒钟),停止起下钻作业。
组织抢接回压阀上提钻至钻杆接头台肩离吊卡20~50mm副司钻准备钻具回压阀抢接钻具回压阀,然后迅速赶到远控台。
井架工迅速从二层台下到钻台。
抢接钻具回压阀。
内钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
外钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
二、起下钻杆记录工迅速赶到节流管汇协助内钳工工作,准备工作场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电1、发出信号,停止起下作业,抢接钻具回压阀(防喷单根)。
2、抢接钻杆。
司钻发出长鸣信号(连续信号不少于15秒钟),停止起下钻作业。
抢接钻具回压阀(防喷单根)。
组织抢接钻杆;下放钻具至钻杆接头台肩离转盘面0.5米。
副司钻抢接钻具回压阀负责猫头操作,抢接钻杆,然后赶到远控台井架工准备钻杆负责二层台操作三、起下钻铤内钳工抢接钻具回压阀的准备。
抢接钻杆外钳工作抢接钻具回压阀的准备。
抢接钻杆。
记录工迅速赶到节流管汇协助内钳工工作,准备工作场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
“四、七”动作岗位责任制一、司钻1、认真了解所钻地层岩性、井深、地层压力系数,钻井液的密度以及前班工作状况。
2、班前会做好“四、七”动作岗位分工,落实好坐岗观察人员,并对井控装置进行全面的巡回检查。
3、得到溢流量达3方的报告,负责发出溢流报警信号。
4、岗位是刹把,并负责司钻控制台的检查、保养和操作。
①钻进时:将方钻杆提出转盘面适当位置,停泵。
②起下钻杆时,停止起下钻作业,接回压阀控制住井口,接方钻杆。
③起下钻铤时,停止起下钻作业,抢接带钻杆的回压凡尔,或抢下钻杆。
④空井:根据溢流大小组织抢下钻杆或关全封闸板。
5、调整好钻具在井口位置,钻具重量不要坐在转盘上,发出关井信号。
6、组织和监督各岗位协调作战,按关井程序控制溢流。
二、付司钻1、负责远程控制台和防喷器主体的保养以及消防器材的管理。
2、接到关井信号后负责远程控制台关防喷器。
3、起下钻时代替井架工关节流阀(试关井)和需放喷时开关放喷阀。
4、需长时间关井或液控制系统失灵,与场地工一起关压井头一侧锁紧手轮。
5、倒好循环系统闸阀以备压井。
6、协助司钻检查各岗位执行情况。
三、井架工1、负责节流管汇、压井管汇放喷管汇的检查、保养,以及各闸阀的开关状况是否正确。
联接和固定是否牢靠,管线是否畅通,控制闸阀手轮是否灵活。
2、起下钻时,听到溢流报警信号,游车不上行时立即从二层台下来,协助井口操作。
3、不在二层台时,协助井口操作,负责并节流阀(试关井)和需放喷时开关放喷闸阀。
4、需长时间关井或液控制系统失灵后,与记录工一起关节流管汇一侧手轮。
5、抢下钻杆立柱时,负责二层台操作。
6、关井完后,配合付司钻做好压井准备工作。
四、内钳工1、听到溢流报警信号,迅速到位,负责四种工况下的内钳操作,抢接回压凡尔和钻杆。
2、司钻提出方钻杆后,必要时关下旋塞。
3、留守钻台,担任司钻与各岗位的联络工作,关井后观察立压变化。
4、负责方钻杆下旋塞,旋塞搬手,回压阀的维护保养和管理。
五、外钳工1、听到溢流报警信号,迅速到位,负责四种工况下的外钳操作。

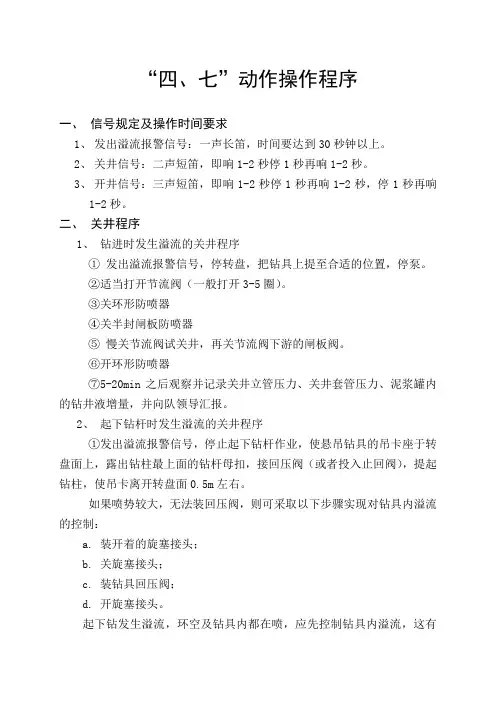

“四、七”动作操作程序一、信号规定及操作时间要求1、发出溢流报警信号:一声长笛,时间要达到30秒钟以上。
2、关井信号:二声短笛,即响1-2秒停1秒再响1-2秒。
3、开井信号:三声短笛,即响1-2秒停1秒再响1-2秒,停1秒再响1-2秒。
二、关井程序1、钻进时发生溢流的关井程序①发出溢流报警信号,停转盘,把钻具上提至合适的位置,停泵。
②适当打开节流阀(一般打开3-5圈)。
③关环形防喷器④关半封闸板防喷器⑤慢关节流阀试关井,再关节流阀下游的闸板阀。
⑥开环形防喷器⑦5-20min之后观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
2、起下钻杆时发生溢流的关井程序①发出溢流报警信号,停止起下钻杆作业,使悬吊钻具的吊卡座于转盘面上,露出钻柱最上面的钻杆母扣,接回压阀(或者投入止回阀),提起钻柱,使吊卡离开转盘面0.5m左右。
如果喷势较大,无法装回压阀,则可采取以下步骤实现对钻具内溢流的控制:a. 装开着的旋塞接头;b. 关旋塞接头;c. 装钻具回压阀;d. 开旋塞接头。
起下钻发生溢流,环空及钻具内都在喷,应先控制钻具内溢流,这有利于控制井口及准确计算地层压力。
②适当打开节流阀。
③关环形防喷器。
④关半封闸板防喷器。
⑤慢关节流阀,试关井,再关节流阀上游或下游的闸阀。
⑥开环形防喷器,下放钻柱,使吊卡座于转盘面上,接方钻杆。
⑦ 5-20min后观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
3、起下钻铤时发生溢流的关井程序①发出溢流报警信号,停止起下钻铤作业,抢接带回压阀的钻杆,卸掉卡瓦,安全卡瓦、下放钻柱使吊悬钻杆的吊卡距盘面0.5m左右。
②适当打开节流阀。
③关环形防喷器。
④关半封闸板防喷器。
⑤慢关节流阀,试关井,再关节流阀上游或下游的闸板阀。
⑥开环形防喷器,下放钻杆,使吊卡座于转盘面上,接方钻杆。
⑦ 5-20min后,观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
井下作业井控动作岗位分工
一、旋转工况
二、起下管柱工况
三、起下特殊管柱工况
2、管柱内电测校深、管柱抽汲降液面等工况时发生溢流,则采取抢起(割)绳索,按起下管柱工况关井程序进行关井。
3、空井发生溢流时,若具备抢下管柱条件,则抢下尽可能多的管柱(带止回阀),按起下管柱工况关井程序进行关井。
井控演习解除程序
司钻接到解除井控演习指令后,发出一声短鸣信号,场地工听到解除信号后先开平板阀J6、再开节流阀J7阀,向副司钻传递节流阀J7阀已打开的信号;副司钻接到节流阀J7已打开的信号后打开防喷器;确认防喷器已打开后向试油工乙发出防喷器已打开信号;试油工乙向司钻传递防喷器已打开信号;司钻指令试油工甲开启内防喷工具,试油工乙向场地工发出关闭J2阀信号;场地工关闭J2阀后向试油工乙发出J2阀已关闭的信号,试油工乙向司钻传递J2阀关闭的信号,恢复作业。
正压式空气呼吸器检查内容
检查顺序:
气瓶:腰带→肩带→背架及背架与气瓶的固定→气瓶束带→气瓶→气瓶与减压器的连接、高中压管的连接→打开气源、检查气源压力情况→关气源、检查高中压管及各部件连接是否漏气→缓慢放气、检查低压报警装置→叙述讲出供气阀、开关(气源)、压力表状况。
面罩:颈带(部分类型的面罩没有)→头部束带→面部密封圈→面罩→快速接口。
佩带:气瓶上肩→收紧肩带→扣腰带及收紧→上面罩→收紧头部束带→检查气密性能→开气源→连接快速接口与供气阀→举手示意。
卸下步骤:断开供气阀与快速接口上的连接→松头部束带→卸面罩→断气源→放高中压管内的气体→松腰带→松肩带→将气瓶放入箱内→查看压力表确认卸压→清洁面罩。
A=司钻:1.发现溢流或得到显示报告,立即发出井喷信号——长鸣喇叭。
2.完成本岗位操作程序(1)钻进时停转盘,将方钻杆提出转盘、停泵(顶驱钻机:发出信号、停泵)。
(2)起下钻时停止起下钻作业,组织抢接钻具止回阀,抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动头)。
(3)空井时,根据溢流大小组织抢下钻杆并抢接钻具止回阀或关全封防喷器。
3.操作司钻控制台,打开放喷阀,关防喷器。
4.控制节流阀试关井。
5.组织全班各岗位按关井程序关井迅速控制溢流。
6.根据关井立管压力和套管压力组织节流循环,加重压井。
B=副司钻:1.发生溢流,负责远程控制台操作,与钻台的手势联络确定防喷器开关状态。
2.在钻台抢接回压凡尔困难的情况下,放喷关井(远程控制,打开液动阀,关环形防喷器、关单闸板防喷器、开环形防喷器)。
3.保养维护液面报警器。
4.巡回检查各岗位执行情况。
5.保养防喷器和远程控制台。
C、D=井架工:1.C、D起下钻发生溢流,完成二层台操作,立即离开二层台到钻台帮助抢接钻具止回阀,抢接方钻杆。
2.C收到副司钻闸板防喷器关闭手势后,确认井口防喷器已关,关闭节流管汇放喷阀(J6B),将节流管汇转入节流状态。
3.D倒好循环系统闸门,准备压井。
4.C维护保养节流管汇、自动灌泥浆设备5.空井时发生溢流,C、D负责抢下钻具的二层台操作。
6.需要长时间关井时,C、D操作手动锁紧。
E=内钳工:1.钻进及起下钻时井口操作。
2.起下钻时抢接钻具止回阀和方钻杆(顶驱钻机:抢接驱动头)。
3.协助司钻控制节流阀流关井和节流循环压井。
4.保养钻具止回阀,保管和操作旋塞板手。
5.听指令保持与节流管汇控制箱的联系。
F=外钳工:1.起下钻时井口操作,抢接钻具止回阀和方钻杆。
2.协助内钳工开关旋塞。
3.确认防喷器开关状态,并向司钻报告。
4.听指令保持与远程控制台的联系。
G=记录员:1.提醒司钻进行当班的慢泵速试验,在班报表上并作好记录。
2.钻进过程出现溢流时核实溢流量。
