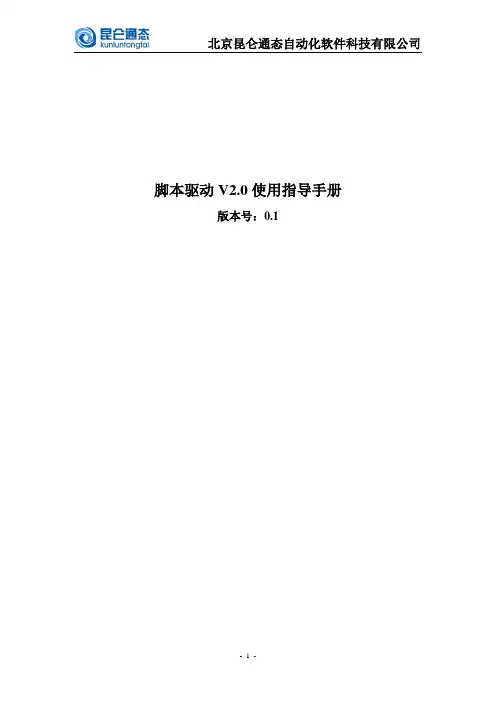

脚本驱动V2.0使用指导手册版本号：0.1目录错误！未找到图形项目表。
第一章新脚本驱动说明一．脚本驱动适用范围1.脚本驱动适用的版本A. MCGS嵌入式组态软件；版本号：6.5（01.0010）注：此版本以上为新版本，以下为旧版本B. MCGS通用版的定制版组态软件C. MCGS网络版的定制版组态软件2.脚本驱动适用的设备A. 独立板卡设备B. 串口通信设备3.脚本驱动适用的协议二．脚本驱动兼容性1.旧版本脚本驱动兼容新版本组态软件2.新版本脚本驱动不兼容旧版本的组态软件，旧版本组态软件无法识别新版本脚本驱动三．脚本驱动新增内容1.脚本驱动新增功能新增加生成向导功能，具体参照第三章内容。
2.脚本驱动新增函数（1）数据解析函数1.!SvrGetByteFromByteArr(ByRef ByteArr, start, ByRef n, Flag)2.!SvrGetShortFromByteArr(ByRef ByteArr, start, ByRef n, Flag)3.!SvrGetIntFromByteArr(ByRef ByteArr, start, ByRef n, Flag)4.!SvrGetSingleFromByteArr(ByRef ByteArr, start, ByRef x, Flag)5.!SvrGetByteFromHexStr(str, ByRef n, Flag)6.!SvrGetShortFormHexStr(str, ByRef n, Flag)7.!SvrGetIntFromHexStr(str, ByRef n, Flag)8.!SvrGetSingleFromHexStr(str, ByRef x, Flag)（2）数据校验函数1.!SvrByteArraySum(ByRef ByteArr, start, length)2.!SvrStrSum(str, Flag)3.!SvrByteArrayXOR(ByRef ByteArr, start, length)4.!SvrStrXOR(str, Flag)5.!SvrStrModbusCRC(ByRef ByteArr, start, length)6.!SvrStrModbusLRC(str, start, length)7.!OpenLog()8.!CloseLog()（3）字节数组操作函数1.!HStr2HByre(str, arByte)2.!HByte2HStr(arByte, str)第二章基础概念讲解一．通讯协议1.ACSII码通讯协议（字符型协议）通讯信息按照ASCII码方式解析得到的参数信息称为ASCII码通讯。
比如：主站接收到从站发送的4个字符：0x31 0x34 0x2E 0x36，用ASCII码表示为14.6。
2.HEX通讯协议（字节数组协议）通讯信息按照十六进制方式解析得到的参数信息称为十六进制通讯。
比如：主站接收到从站发送的4个字符：0x31 0x34 0x2E 0x36，用HEX表示为0x31342E363.ASCII码通讯与HEX通讯的区别1)ASCII码通讯传送的字符能清楚的了解发送命令和接收信息，但是传送的信息速度量少；十六进制通讯发送的字符信息速度量大，但是发送命令和接收信息不明了。
2)ASCII码的通讯帧1个字占4个字符，而HEX的通讯帧1个字占2个字符。
如：发送0x1427信息，ASCII码发送4个字符：0x31 0x34 0x32 0x37，而HEX只需要发送2个字符：0x14 0x27。
二．第三章向导使用说明一．完全适用向导的协议1.ASCII码协议，多条命令通讯示例1.1步骤1：协议分析通讯命令1：模仿ADAM4018协议，协议格式如下：发送命令：#xx\r帧头：长1个字符，固定为#地址：固定长2个字符帧尾：长1个字符，为回车接收命令：#+xxx.xx+xxx.xx+xxx.xx+xxx.xx+xxx.xx+xxx.xx+xxx.xx+xxx.xx\r帧头：长1个字符，固定为#数据体：共8个数据体，每个数据体固定长7个字符，按ASCII码方式解析帧尾：长1个字符，为回车模拟数据：发送命令1：#01\r接收命令1：#+11.111+22.222+33.333+44.444+55.555+66.666+77.777+88.888\r通讯命令2：自己定义，解析数据非等长通讯协议，分两种情况：数据长度已知；数据长度未知。
下面以数据长度未知，数据之间用分隔符分离的协议，协议格式如下：发送命令：#xxxxxx\r帧头：长1个字符，固定为#，参与校验地址：固定长2个字符，参与校验校验：长2个字符，累加和校验结束符号：长1个字符，固定为回车接收命令：#xxAA,BBB,CCCC,DDDDD,EEEE,FFF,GG,HHHHxx\r帧头：长1个字符，固定为#数据体：8个数据体，以“，”分隔校验：长2个字符，累加和校验结束符号：长1个字符，固定为回车模拟数据：发送命令：#0184\r接收命令：#11,222,3333,44444,5555,666,77,8888E3\r1.2步骤2：新建工程进入向导新建工程后进入新建工程模式，如图3-1-1-1所示。
图3-1-1-11.选择“使用向导新建工程”，则进入向导界面，如图3-1-1-2所示。
2.选择“不使用向导新建工程”，流程和原来一样，直接生成示例脚本。
图3-1-1-2 设置脚本驱动的名称和注释内容整个脚本配置分为4个步骤，前一个步骤不执行，不允执行下个步骤1.3步骤3：配置驱动属性图3-1-1-31. 添加属性，添加除“设备地址”和“通讯延时”以外的属性，当所添加属性的数据类型选择枚举型时，属性范围处填写枚举量，并用“;”隔开，如图3-1-1-4所示。
2. 删除属性，对多余的属性进行删除，其中“设备地址”和“通讯延时”为默认属性，不允许删除。
3. 设置属性，修改设置已添加的属性。
图3-1-1-4图3-1-1-51. 添加通道，可进行批量添加操作。
2. 删除通道，对多余的通道进行删除，可批量删除（按住Ctrl键，选择要删除的通道，点击“删除通道”按钮即可），其中“通讯状态”为默认通道，不允许删除。
3. 设置通道，修改设置已添加的通道，设置通道中不能修改通道个数。
图3-1-1-65.1 添加收发通讯帧根据协议分析知，2组通讯帧结构信息配置分别如图3-1-1-7，图3-1-1-8所示。
图3-1-1-7图3-1-1-85.2 设置收发通讯帧1.进入设置数据属性画面，设置每个数值的属性2.设置过的选项，将显示设置内容和相应的属性3.命令预浏功能，直观的查看收发命令的格式图3-1-1-9对于ASCII码通讯帧的数据体设置主要有以下几种情况：1. 无特别属性，数据内容为可见ASCII字符，如图图3-1-1-10所示。
数据类型：ASCII字符数据数据长度：1字符数据内容：#数据属性：无当此数据体参与校验时，需要选择。
图3-1-1-102. 无特别属性，数据内容为不可见ASCII字符，如图图3-1-1-11所示。
数据类型：字节数据[HEX格式]数据长度：1字节，用2个字符表示数据内容：0D，注意一定以HEX格式填写，无空格数据属性：无注释：提供ASCII表，可以方便的直接选择不可见的ASCII字符对于相同的数据体，设置好一个后，其他可选择默认设置，设置与前一个相同的参数图3-1-1-113.数值不确定的数据体，配置“设备属性”中的某个属性获得其值，如图图3-1-1-12所示。
数据类型：ASCII字符数据数据长度：2字符数据内容：无数据属性：设备属性中的设备地址图3-1-1-124. 数据解析1）可知长度的解析，如图3-1-1-13所示。
图3-1-1-132）未知长度的解析，如图3-1-1-14所示。
图3-1-1-14 数据类型：ASCII字符数据数据长度：1字符，此处数据长度为“解析数据间分隔符号”的长度数据内容：无数据属性：解析数据中的ASCII码数据[未知长度]，解析数据间分隔符号是“，”。
数据类型：ASCII字符数据数据长度：7字符数据内容：无数据属性：解析数据中的ASCII 码数据[可知长度]5. 校验，如果命令中的数据都是确定的，那么可以直接计算出校验值，如图3-1-1-15所示。
1.此处需校验的数据是选择了“是否参与校验”的数据体。
2.可选框无效，如：即使不选择“帧头”，它也参与校验。
图3-1-1-156. 预览功能，命令信息设置完之后，可点击“命令预览”查看命令格式，如图3-1-1-16所示。
图3-1-1-167. 对于各属性同前一个的数据体，点击“默认设置”即可。
1.6步骤6：配置预览在此预览通道和解析数据的匹配关系，并检查配置是否正确，如果正确就可以，完成配置生成驱动，否则不完成配置生成代码。
图3-1-1-171.7步骤7：完成配置，进行调试1.代码的生成与编译。
（1）配置都正确后，可以“完成配置”直接生成脚本代码，如图3-1-1-18所示。
组建命令帧发送命令帧并接收数据，对接收数据进行校验对接收的数据进行解析，并设置通道值图3-1-1-18（2）编译生成的代码。
选择“调试” “检查整个驱动”，若没有问题输出窗口会提示“设备编辑检查通过”，如图3-1-1-19所示。
图3-1-1-192. 配置“串口参数”。
（1）创建虚拟串口，如图3-1-1-20所示，串口COM2和COM3虚拟串口。
图3-1-1-20（2）配置脚本驱动中的串口参数选择“设置” “串口父设备配置”，配置串口参数，如图3-1-1-21所示。
图3-1-1-21（3）设置串口转发工具SmartCom.exe。
首先，设置串口，如图3-1-1-22所示。
1.除串口号外，其他需要与脚本驱动中串口参数一致2.数据格式选择ASCII图3-1-1-22其次，设置模拟设备，串口设置完后，打开串口，选择“使能”，添加收发帧，如图3-1-1-23所示。
图3-1-1-23然后，将2组命令帧的模拟数据分别添加进去，选择启动，如图3-1-1-24所示。
图3-1-1-253. 进行调试。
在脚本驱动中，选择“调试” “定时通道采集”进行调试，如图3-1-1-26所示。
图3-1-1-262.HEX码协议，单条命令通讯示例2.1步骤1：协议分析通讯命令：模仿ModbusRTU协议，协议格式如下：发送命令：从4区寄存器地址0开始，连续读8个16位无符号二进制地址：长1BYTE，内容从属性“设备地址”中获得命令码：长1BYTE，固定为0x03起始地址：长2BYTE，固定为0x0000连续元件个数：长2BYTE，固定为0x0008校验：长2BYTE，CRC校验接收命令：地址：长1BYTE，内容不重要命令码长1BYTE，内容预计为0x03回收字节长度：长1BYTE，内容预计为0x10数据体00：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体01：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体02：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体03：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体03：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体05：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体06：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据数据体07：长2BYTE，内容由回收数据解析获得，解析方式为16位无符号二进制数据校验：长2BYTE，内容不重要2.2步骤2：新建工程进入向导新建工程后进入新建工程模式，如图3-1-2-1所示。
