聚羧酸高性能减水剂新标准

JS聚羧酸系高性能减水剂产品符合GB8076-2008及铁建设【2009】152标准JS聚羧酸系高性能减水剂是我公司2005年最新研发的高性能减水剂，不含有害物质甲醛和氯离子，是目前国内最受欢迎的环保型混凝土外加剂。

该产品性能稳定，长期贮存不分层，无沉淀，冬季无结晶；特别适用于配制高耐久、高流态、高强度泵送混凝土以【技术性能】(一）匀质性指标(二）混凝土性能指标1、掺量低、减水率高。

掺量通常为胶凝材料用量的0.3%~1.2%,减水率可达30%以上，配置C50商品混凝土时推荐掺量1.0%。

2、与水泥、掺合料及其它外加剂的相溶性好，混凝土2~3小时坍落度基本不损失，且几乎不受温度变化的影响。

3、混凝土粘聚性好，不离析，不泌水，便于泵送施工。

4、混凝土表面无泌水线，无大气泡，色差小，混凝土外观质量好。

5、应用范围非常广泛，可适用于配制不同性能要求的混凝土，特别适用于C20~C100高性能砼。

6、能够有效控制混凝土中水泥的早期水化，适合配制大体积混凝土，特别适合配制大掺量粉煤灰及矿渣混凝土。

在常温条件下，混凝土的凝结时间与减水剂的分子结构及水泥的矿物性能有关，对初凝、终凝的影响范围：-30~+60分钟。

7、具有一定的减缩作用，28天收缩率较萘系类高效减水剂降低20%以上，与空白标准混凝土相比，混凝土的收缩率比低于100%。

8、与空白混凝土相比，3天抗压强度提高50%~100%，28天抗压强度提高40%~80%，90天抗压强度提高30%~50%。

9、具有微引气作用，掺该减水剂的混凝土含气量一般在2.0%~3.0%的范围内，抗冻融能力和抗碳化能力较普通混凝土显著提高，适用于配制高耐久、对外观质量要求高的混凝土工程。

【使用方法】1、使用掺量（按重量计）为胶凝材料用量的0.5%~1.2%，配制C60以上高强流动性混凝土时，掺量提高到1.2%以上。

2、本产品不得与萘系减水剂复配，当与其它外加剂品种（如缓凝剂、阻镑剂等）同时使用时，应预先进行砼相溶性试验。

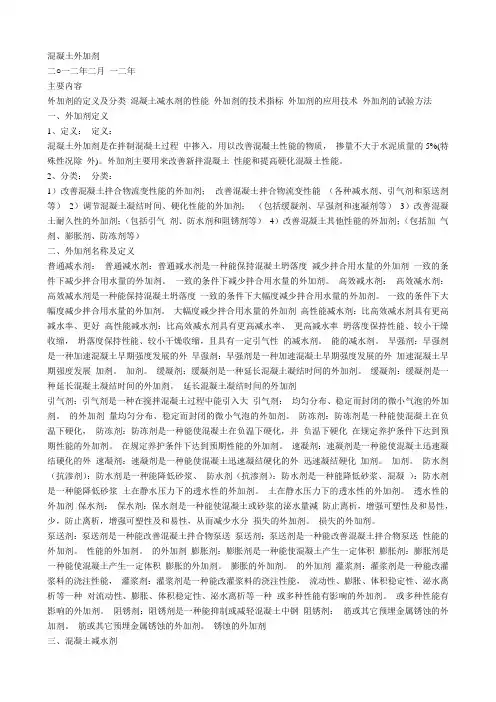

混凝土外加剂二○一二年二月一二年主要内容外加剂的定义及分类混凝土减水剂的性能外加剂的技术指标外加剂的应用技术外加剂的试验方法一、外加剂定义1、定义：定义：混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能的物质，掺量不大于水泥质量的5%(特殊性况除外)。

外加剂主要用来改善新拌混凝土性能和提高硬化混凝土性能。

2、分类：分类：1）改善混凝土拌合物流变性能的外加剂；改善混凝土拌合物流变性能（各种减水剂、引气剂和泵送剂等）2）调节混凝土凝结时间、硬化性能的外加剂；（包括缓凝剂、早强剂和速凝剂等）3）改善混凝土耐久性的外加剂；（包括引气剂、防水剂和阻锈剂等）4）改善混凝土其他性能的外加剂；（包括加气剂、膨胀剂、防冻剂等）二、外加剂名称及定义普通减水剂：普通减水剂：普通减水剂是一种能保持混凝土坍落度减少拌合用水量的外加剂一致的条件下减少拌合用水量的外加剂。

一致的条件下减少拌合用水量的外加剂。

高效减水剂：高效减水剂：高效减水剂是一种能保持混凝土坍落度一致的条件下大幅度减少拌合用水量的外加剂。

一致的条件下大幅度减少拌合用水量的外加剂。

大幅度减少拌合用水量的外加剂高性能减水剂：比高效减水剂具有更高减水率、更好高性能减水剂：比高效减水剂具有更高减水率、更高减水率坍落度保持性能、较小干燥收缩，坍落度保持性能、较小干燥收缩，且具有一定引气性的减水剂。

能的减水剂。

早强剂：早强剂是一种加速混凝土早期强度发展的外早强剂：早强剂是一种加速混凝土早期强度发展的外加速混凝土早期强度发展加剂。

加剂。

缓凝剂：缓凝剂是一种延长混凝土凝结时间的外加剂。

缓凝剂：缓凝剂是一种延长混凝土凝结时间的外加剂。

延长混凝土凝结时间的外加剂引气剂：引气剂是一种在搅拌混凝土过程中能引入大引气剂：均匀分布、稳定而封闭的微小气泡的外加剂。

的外加剂量均匀分布、稳定而封闭的微小气泡的外加剂。

防冻剂：防冻剂是一种能使混凝土在负温下硬化，防冻剂：防冻剂是一种能使混凝土在负温下硬化，并负温下硬化在规定养护条件下达到预期性能的外加剂。

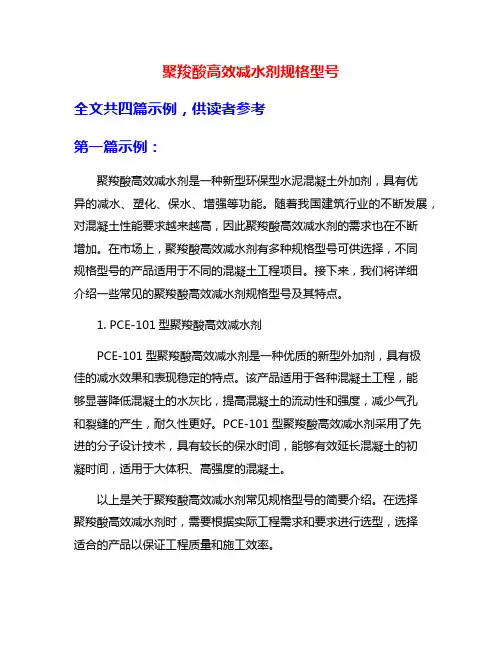

聚羧酸高效减水剂规格型号全文共四篇示例，供读者参考第一篇示例：聚羧酸高效减水剂是一种新型环保型水泥混凝土外加剂，具有优异的减水、塑化、保水、增强等功能。

随着我国建筑行业的不断发展，对混凝土性能要求越来越高，因此聚羧酸高效减水剂的需求也在不断增加。

在市场上，聚羧酸高效减水剂有多种规格型号可供选择，不同规格型号的产品适用于不同的混凝土工程项目。

接下来，我们将详细介绍一些常见的聚羧酸高效减水剂规格型号及其特点。

1. PCE-101型聚羧酸高效减水剂PCE-101型聚羧酸高效减水剂是一种优质的新型外加剂，具有极佳的减水效果和表现稳定的特点。

该产品适用于各种混凝土工程，能够显著降低混凝土的水灰比，提高混凝土的流动性和强度，减少气孔和裂缝的产生，耐久性更好。

PCE-101型聚羧酸高效减水剂采用了先进的分子设计技术，具有较长的保水时间，能够有效延长混凝土的初凝时间，适用于大体积、高强度的混凝土。

以上是关于聚羧酸高效减水剂常见规格型号的简要介绍。

在选择聚羧酸高效减水剂时，需要根据实际工程需求和要求进行选型，选择适合的产品以保证工程质量和施工效率。

第二篇示例：聚酸高效减水剂是一种常用于混凝土搅拌中的化学添加剂，能够有效地降低混凝土的用水量，提高混凝土的强度和耐久性。

聚酸高效减水剂在建筑工程中应用广泛，不仅可以提高施工效率，减少工程成本，还可以改善混凝土的质量。

聚酸高效减水剂根据不同的规格型号可以分为很多种类，每种类型的聚酸高效减水剂都有其独特的特点和适用的场合。

在选择聚酸高效减水剂时，需要根据具体的施工要求和混凝土的性能需求来进行选择，以达到最佳的效果。

一般来说，聚酸高效减水剂的规格型号主要包括以下几个方面：1. 减水率：减水率是衡量聚酸高效减水剂效果的重要指标之一。

减水率越高，混凝土的用水量就会越少，从而可以达到降低混凝土制备成本和提高混凝土强度的目的。

2. 始凝时间：始凝时间是指混凝土在加入聚酸高效减水剂后开始凝固的时间。

JG∕T223-2007聚羧酸系高性能减水剂JG 中华人民共和国建筑工业行业标准JG/T 223—2007聚羧酸系高性能减水剂Polycarboxylates high performance water-reducing admixture2007—08—01发布 2007—12—01实施中华人民共和国建设部发布JG/T 223-2007前言本标准为首次制定。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准负责起草单位:中国建筑科学研究院。

本标准参加起草单位:巴斯夫(中国)有限公司、广州富斯乐有限公司、江苏省建筑科学研究院、淘正化工(上海)有限公司、上海建研建材科技有限公司、上海麦斯特建材有限公司、上海申立建材有限公司、上海市建筑科学研究院、深圳市迈地砼外加剂有限公司、同济大学、中冶集团建筑研究总院北京冶建特种材料有限公司、四川柯帅外加剂有限公司、北京市建筑材料质量监督检验站、浙江科威工程材料有限公司。

本标准主要起草人:郭延辉、赵霄龙、郭京育、薛庆、顾涛、朱艳芳、张艳玲、冉千平、王豪源、宣怀平、王绍德、马明元、姚利君、陈伟国、蒋正武、孙振平、梅名虎、帅希文、宋作宝、方兴中。

JG/T 223-2007聚羧酸系高性能减水剂1 范围本标准规定了用于水泥混凝土中的聚羧酸系高性能减水剂的术语和定义、分类与标记、要求、试验方法、检验规则、包装、出厂、贮存等。

本标准适用于在水泥混凝土中掺用的聚羧酸系高性能减水剂。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 8076 混凝土外加剂GB/T 8077 混凝土外加剂匀质性试验方法GB 18582 室内装饰装修材料内墙涂料中有害物质限量GB/T 50080 普通混凝土拌合物性能试验方法标准GB/T 50081 普通混凝土力学性能试验方法标准GBJ 82 普通混凝土长期性能和耐久性能试验方法JC 473 混凝土泵送剂JC 475—2004 混凝土防冻剂JGJ 52 普通混凝土用砂、石质量及检验方法标准JGJ 63 混凝土用水标准3术语和定义3(1聚羧酸系高性能减水剂 polycarboxylates high performance water-reducing admixture由含有羧基的不饱和单体和其他单体共聚而成，使混凝土在减水、保坍、增强、收缩及环保等方面具有优良性能的系列减水剂。

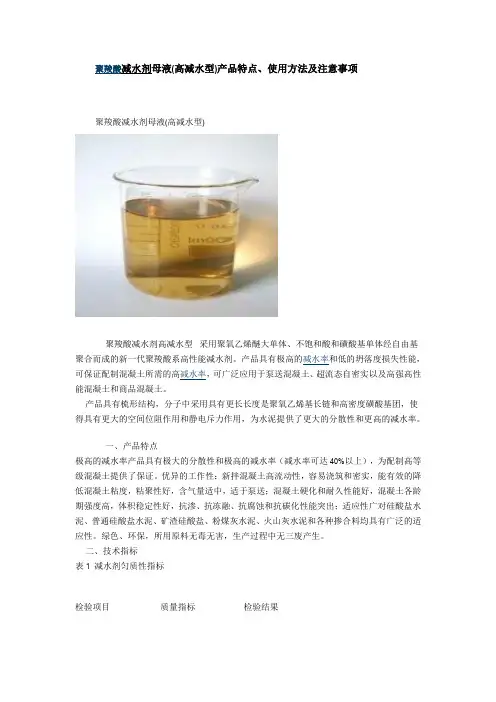

聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项聚羧酸减水剂母液(高减水型)聚羧酸减水剂高减水型采用聚氧乙烯醚大单体、不饱和酸和磺酸基单体经自由基聚合而成的新一代聚羧酸系高性能减水剂。

产品具有极高的减水率和低的坍落度损失性能，可保证配制混凝土所需的高减水率，可广泛应用于泵送混凝土、超流态自密实以及高强高性能混凝土和商品混凝土。

产品具有梳形结构，分子中采用具有更长长度是聚氧乙烯基长链和高密度磺酸基团，使得具有更大的空间位阻作用和静电斥力作用，为水泥提供了更大的分散性和更高的减水率。

一、产品特点极高的减水率产品具有极大的分散性和极高的减水率（减水率可达40%以上），为配制高等级混凝土提供了保证。

优异的工作性：新拌混凝土高流动性，容易浇筑和密实，能有效的降低混凝土粘度，粘聚性好，含气量适中，适于泵送；混凝土硬化和耐久性能好，混凝土各龄期强度高，体积稳定性好，抗渗、抗冻融、抗腐蚀和抗碳化性能突出；适应性广对硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐、粉煤灰水泥、火山灰水泥和各种掺合料均具有广泛的适应性。

绿色、环保，所用原料无毒无害，生产过程中无三废产生。

二、技术指标表1 减水剂匀质性指标检验项目质量指标检验结果外观/ 浅棕黄色透明液体密度g/cm3 1.020-1.050pH / 6~8固含量/ 40±1碱含量（Na2O+0.658K2O %）≤10.0 2.1氯离子含量（%）≤0.2000.018硫酸钠含量（%）≤10.00 1.20水泥净浆流动度mm ≥270300表2 混凝土物理力学性能检验项目质量指标检验结果减水率（%）≥2535常压泌水率比（%）≤200压力泌水率比（%）≤9035含气量（%）≤5.0 3.5坍落度保留值mm 30min ≥18022060min ≥150180抗压强度比（%）3d ≥1701957d ≥15018028d ≥135155对钢筋锈蚀作用无锈蚀无锈蚀收缩率比（%）≤135103三、应用范围1、适用于配制早强型混凝土、缓凝型混凝土、预制混凝土、现浇混凝土、大流态混凝土、自密实混凝土、大体积混凝土、高性能混凝土和清水混凝土，各种工业及民用建筑中的预拌和现浇混凝土。

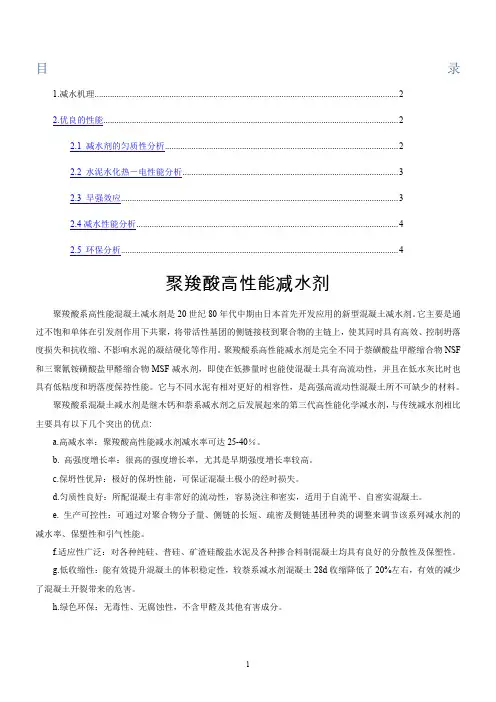

目录1.减水机理 (2)2.优良的性能 (2)2.1 减水剂的匀质性分析 (2)2.2 水泥水化热－电性能分析 (3)2.3 早强效应 (3)2.4减水性能分析 (4)2.5 环保分析 (4)聚羧酸高性能减水剂聚羧酸系高性能混凝土减水剂是20世纪80年代中期由日本首先开发应用的新型混凝土减水剂。

它主要是通过不饱和单体在引发剂作用下共聚，将带活性基团的侧链接枝到聚合物的主链上，使其同时具有高效、控制坍落度损失和抗收缩、不影响水泥的凝结硬化等作用。

聚羧酸系高性能减水剂是完全不同于萘磺酸盐甲醛缩合物NSF 和三聚氰铵磺酸盐甲醛缩合物MSF减水剂，即使在低掺量时也能使混凝土具有高流动性，并且在低水灰比时也具有低粘度和坍落度保持性能。

它与不同水泥有相对更好的相容性，是高强高流动性混凝土所不可缺少的材料。

聚羧酸系混凝土减水剂是继木钙和萘系减水剂之后发展起来的第三代高性能化学减水剂，与传统减水剂相比主要具有以下几个突出的优点:a.高减水率：聚羧酸高性能减水剂减水率可达25-40％。

b. 高强度增长率：很高的强度增长率，尤其是早期强度增长率较高。

c.保坍性优异：极好的保坍性能，可保证混凝土极小的经时损失。

d.匀质性良好：所配混凝土有非常好的流动性，容易浇注和密实，适用于自流平、自密实混凝土。

e. 生产可控性：可通过对聚合物分子量、侧链的长短、疏密及侧链基团种类的调整来调节该系列减水剂的减水率、保塑性和引气性能。

f.适应性广泛：对各种纯硅、普硅、矿渣硅酸盐水泥及各种掺合料制混凝土均具有良好的分散性及保塑性。

g.低收缩性：能有效提升混凝土的体积稳定性，较萘系减水剂混凝土28d收缩降低了20%左右，有效的减少了混凝土开裂带来的危害。

h.绿色环保：无毒性、无腐蚀性，不含甲醛及其他有害成分。

1.减水机理聚羧酸高性能减水剂是运用分子结构设计原理，以DLVO电荷排斥理论和空间位阻效应理论为基础，将带有不同功能的活性基团接枝到主链上聚合而成。

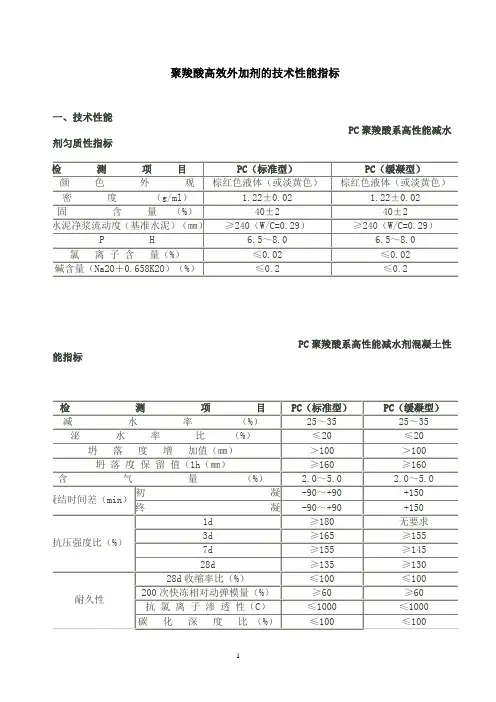

聚羧酸高效外加剂的技术性能指标一、技术性能PC聚羧酸系高性能减水剂匀质性指标检测项目PC（标准型）PC（缓凝型）颜色外观棕红色液体（或淡黄色）棕红色液体（或淡黄色）密度（g/ml） 1.22±0.02 1.22±0.02固含量（%）40±240±2水泥净浆流动度（基准水泥）（㎜）≥240（W/C=0.29）≥240（W/C=0.29）P H 6.5～8.0 6.5～8.0氯离子含量（%）≤0.02≤0.02碱含量（Na2O＋0.658K2O）（%）≤0.2≤0.2PC聚羧酸系高性能减水剂混凝土性能指标检测项目PC（标准型）PC（缓凝型）减水率（%）25～3525～35泌水率比（%）≤20≤20坍落度增加值（㎜）＞100＞100坍落度保留值（1h（㎜）≥160≥160含气量（%） 2.0～5.0 2.0～5.0凝结时间差（min）初凝-90～+90+150终凝-90～+90+150抗压强度比（%）1d≥180无要求3d≥165≥155 7d≥155≥145 28d≥135≥130耐久性28d收缩率比（%）≤100≤100 200次快冻相对动弹模量（%）≥60≥60抗氯离子渗透性（C）≤1000≤1000碳化深度比（%）≤100≤100二、使用说明1、PC聚羧酸系高性能减水剂的掺量为胶凝材料总重量的0.1%～1.5%，常用掺量为0.8%～2.5%。

使用前应进行混凝土试配试验，以求最佳掺量。

2、PC聚羧酸系高性能减水剂不可与萘系高效减水剂混合使用，使用PC聚羧酸系高性能减水剂时必须将使用过萘系高效减水剂的搅拌机和搅拌车冲洗干净否则可能会失去减水效果。

3、使用PC聚羧酸系高性能减水剂时，可以直接以原液形式掺加，也可以配制成一定浓度的溶液使用，并扣除PC聚羧酸系高性能减水剂自身所带入的水量。

4、由于掺用PC聚羧酸系高性能减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量。

- 93 -工 程 技 术3D 虚拟预建造和测量定位，旨在强调测量定位于新型技术在异形铝板幕墙施工中的重要性。

另外，钢龙骨安装施工和铝板安装也是异形铝板幕墙施工的重点内容，均需要给予充分的重视，加强施工过程中的质量检测工作。

该项目经过应用铝板幕墙的虚拟预建造，大大提升了异形铝板成品与现场实际的契合度，满足了工期和质量要求，顺利完成了施工工作，得到了业主的认可。

参考文献[1]梁贵登，程小剑，毛旺兴.异形曲面菱形折拼铝板幕墙施工技术[J].施工技术，2019，48（16）：78-84.[2]刘凡民.双曲弧形纯铝板内幕墙的施工探讨[J].智能城市，2018，4（7）：131-132.[3]王强，邓继清.玻璃幕墙施工质量控制与安装技术分析[J].施工技术，2019，48（1）：538-541.[4]伍俊锋.基于BIM 的双曲铝单板幕墙施工技术[J].广州建筑，2019，47（2）：46-48.[5]刘凡民.双曲弧形纯铝板内幕墙的施工探讨[J].智能城市，2018，4（7）：131-132.０　引言聚羧酸系高性能减水剂可显著改善混凝土的性能，是高性能混凝土的重要组分之一。

就其种类而言，主要有醚类和酯类2种，醚类采用一步法，使用烯丙醇类聚氧乙烯醚与不饱和单体聚合而成；酯类由2步法（酯化-聚合）制备，即使用聚乙二醇单甲醚与不饱和单体酯化之后再与不饱和单体聚合成聚羧酸减水剂母液[1-2]。

最后可通过加入不同功能的小料如三乙醇胺、葡萄糖酸钠和消泡剂等复配成相应规格的成品。

近几年，随着我国建筑业的发展，国家对铁路、公路以及民建工程的投资越来越大，水泥混凝土的消耗量在不断增加，故聚羧酸系高性能减水剂的用量也在逐年增长。

由于聚羧酸系高性能减水剂广泛应用于各种建筑工程，因此保证其质量合格与稳定尤为重要。

聚羧酸系高性能减水剂生产工艺过程相对简单、企业规模通常不大。

一些企业虽然通过了ISO9001质量体系认证，但仅把其当成一种营销手段，出现了形式主义和管理体系的运行与日常生产管理“两张皮”的现象，以及管理文件实施不完善等问题，无法保证产品质量的稳定性。

聚羧酸高性能减水剂是以聚羧酸盐为主体的多种高分子有机化合物，经接枝共聚生成的，具有极强的减水性能，属当今世界上技术领先的环保型混凝土外加剂。

已广泛应用于水利、电力、港口、铁路、桥梁、公路、机场、军事工程以及各种公民建主体结构的混凝土施工。

一般情况下，掺量标准是，折算20%含固量时掺量为胶凝材料重量的0.5～1.5%，推荐掺量为1.0%。

使用完之后，我们在储存与包装时要注意以下几点：
1.塑料桶密封包装，规格为200KG，或根据客户要求包装。

2.产品在低温时，可能会产生凝固的现象，但经升温及拌匀后，其性能可恢复，不影响性能。

3.产品为非易燃、易爆水溶性溶液，无腐蚀、无毒害作用。

4.产品保持期为一年，如超过期限，经检验合格后方可使用。

J G 中华人民共和国建筑工业行业标准JG/T 223—2007聚羧酸系高性能减水剂Polycarboxylates high performance water-reducing admixture2007—08—01发布 2007—12—01实施中华人民共和国建设部发布JG/T 223-2007前言本标准为首次制定。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口。

本标准负责起草单位：中国建筑科学研究院。

本标准参加起草单位：巴斯夫(中国)有限公司、广州富斯乐有限公司、江苏省建筑科学研究院、淘正化工(上海)有限公司、上海建研建材科技有限公司、上海麦斯特建材有限公司、上海申立建材有限公司、上海市建筑科学研究院、深圳市迈地砼外加剂有限公司、同济大学、中冶集团建筑研究总院北京冶建特种材料有限公司、四川柯帅外加剂有限公司、北京市建筑材料质量监督检验站、浙江科威工程材料有限公司。

本标准主要起草人：郭延辉、赵霄龙、郭京育、薛庆、顾涛、朱艳芳、张艳玲、冉千平、王豪源、宣怀平、王绍德、马明元、姚利君、陈伟国、蒋正武、孙振平、梅名虎、帅希文、宋作宝、方兴中。

JG/T 223-2007聚羧酸系高性能减水剂1 范围本标准规定了用于水泥混凝土中的聚羧酸系高性能减水剂的术语和定义、分类与标记、要求、试验方法、检验规则、包装、出厂、贮存等。

本标准适用于在水泥混凝土中掺用的聚羧酸系高性能减水剂。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 8076 混凝土外加剂GB/T 8077 混凝土外加剂匀质性试验方法GB 18582 室内装饰装修材料内墙涂料中有害物质限量GB/T 50080 普通混凝土拌合物性能试验方法标准GB/T 50081 普通混凝土力学性能试验方法标准GBJ 82 普通混凝土长期性能和耐久性能试验方法JC 473 混凝土泵送剂JC 475—2004 混凝土防冻剂JGJ 52 普通混凝土用砂、石质量及检验方法标准JGJ 63 混凝土用水标准3术语和定义3．1聚羧酸系高性能减水剂polycarboxylates high performance water-reducing admixture由含有羧基的不饱和单体和其他单体共聚而成，使混凝土在减水、保坍、增强、收缩及环保等方面具有优良性能的系列减水剂。

聚羧酸高性能减水剂随着现代混凝土技术向高强、绿色高性能方向发展，和人类社会向和谐、可持续的进步，对混凝土外加剂尤其是高效减水剂提出了更高、更全面的要求。

以往传统的减水剂，如第一代的木质素系和第二代的萘磺酸盐系、磺化三聚氰胺系、氨基磺酸盐系等减水剂，由于掺量大、减水率不高（10-20%左右）、增强效果不甚显著、混凝土坍落度损失大，尤其是在生产过程中要采用工业萘、浓硫酸、甲醛等有毒有害化学物质，难免会对环境造成污染，存在不利于可持续发展等缺点，从而部分地限制了进一步的推广应用。

聚羧酸系高性能减水剂是目前世界上科技最前沿的一种高效减水剂，是减水剂发展史上的第三次重大突破，它主要通过不饱和单体在引发剂作用下发生接枝共聚，将带有活性基团的侧链接枝到聚合物的主链上，具有以下独特的优点：低掺量、高减水率、和水泥的适应性好、混凝土坍落度损失小，而且生产过程中无任何有害物质加入和排放，对环境无任何影响，是一种安全的绿色环保型高性能减水剂。

我公司运用分子结构设计原理，以DLVO电荷排斥理论和空间位阻效应理论为基础，采用单体合成、接技、共聚等方法，研制成PCA系KJ-JS聚羧酸高性能减水剂。

一. 主要技术性能1、KJ-JS外观为浅棕色液体密度为1.06±0.02g/cm3，属表面活性剂，产品无毒、不燃、无腐蚀。

2、掺量小、减水率高。

在混凝土中掺入水泥或胶结材重量0.5%～2.0%（0.1%～0.4%折固）的KJ-JS（仅为萘系掺量的1/3～1/5），减水率可达24%～38%。

3、早强增强效果好。

掺入适量的KJ-JS，混凝土早期强度可提高40%~100%，后期强度可提高30%以上，从而可大幅度降低水泥用量，或大大提高矿物掺合料的掺量，降低工程成本。

4、混凝土坍落度经时损失小。

由于KJ-JS能在水泥颗粒表面形成立体保护层，产生空间位阻效应，因此使混凝土的坍落度损失减小，与大多数水泥的适应性较好。

5、KJ-JS与国外同类先进产品比较，含气量合适（2%～5%），可调且气泡结构好，从而有利于改善混凝土拌合物的和易性、减小泌水，提高硬化混凝土的外观质量和耐久性能，尤其适用于清水混凝土工程中使用。

聚羧酸高性能减水剂标准聚羧酸高性能减水剂是一种应用广泛的混凝土外加剂，它能够显著降低混凝土的水灰比，提高混凝土的流动性和可泵性，同时还能够显著提高混凝土的强度和耐久性。

本文将详细介绍聚羧酸高性能减水剂的标准，包括其技术要求、试验方法、质量控制等内容。

一、技术要求。

1. 外观，聚羧酸高性能减水剂应为无色或淡黄色液体，无机悬浮物和机械杂质。

2. 固体含量，固体含量应符合生产厂家的技术要求，一般在40%~50%之间。

3. PH值，PH值应在6~8之间。

4. 液体密度，液体密度应在1.10~1.20g/cm³之间。

5. 其他技术指标，应符合国家相关标准和生产厂家的技术要求。

二、试验方法。

1. 固体含量的测定，取一定质量的样品，干燥至恒定质量，用天平称重，计算固体含量。

2. PH值的测定，用PH计测定样品的PH值。

3. 液体密度的测定，用密度计测定样品的液体密度。

4. 其他试验方法，应按照国家相关标准和生产厂家的技术要求进行。

三、质量控制。

1. 原材料的选择，应选择优质的聚羧酸单体和缩合剂作为原材料，严格控制原材料的质量。

2. 生产工艺的控制，应采用先进的生产工艺，严格控制反应条件和生产过程，确保产品质量稳定。

3. 产品质量的监控，应建立健全的质量控制体系，对产品的外观、固体含量、PH值、液体密度等指标进行全面监控。

4. 产品质量的评定，对生产的产品应进行全面评定，确保产品符合标准要求。

总结，聚羧酸高性能减水剂是一种非常重要的混凝土外加剂，其质量直接影响到混凝土的性能和施工质量。

因此，对聚羧酸高性能减水剂的标准要求、试验方法和质量控制都应严格执行，确保产品质量稳定可靠，为工程施工提供优质的混凝土材料。

聚羧酸系高性能减水剂试验检测报告聚羧酸系高性能减水剂是一种常用于混凝土中的添加剂，可以显著降低混凝土的水泥用量，提高混凝土的流动性和可泵性，并且不影响混凝土的强度和耐久性。

为了评估聚羧酸系高性能减水剂的性能，我们进行了以下试验检测。

一、物料与试剂准备：1.聚羧酸系高性能减水剂：按照厂家提供的规定比例配制。

2.水泥：采用标准硅酸盐水泥。

3.砂：细度模数为2.6的天然河砂。

4. 砾石：粒径范围为5mm~20mm的骨料。

5.进料过筛机：用于筛分试验用的砂和砾石。

二、混凝土配制与试件制备：1.混凝土配比：按照设计配比确定水泥、砂、砾石和减水剂的用量比例。

2.混凝土搅拌：将水泥、砂和砾石按照设计配比放入搅拌机中，开始搅拌，搅拌30s后加入减水剂，再搅拌30s。

3.试件制备：将搅拌好的混凝土倒入模具中，并利用振动台进行振动，均匀分布混凝土，并排除气泡。

4.养护：试件制备完毕后，放置在湿润环境中养护。

三、试验方法：1.初凝时间测定：使用初凝仪进行测定，记录凝结开始时间和结束时间，计算初凝时间。

2.流动度测定：采用洛阳漏斗进行测定，记录漏斗流出的时间，计算流动度指数。

3.压实度测定：使用压实度仪进行测定，记录试件的长度和压实度。

4.压缩强度测定：采用取样试件挤压仪进行测定，记录试件在规定时间内的抗压强度。

四、试验结果与分析：根据上述试验方法进行实验后，得到了以下结果和分析：1.初凝时间：初凝时间与减水剂的用量有关。

随着减水剂用量的增加，初凝时间逐渐延长。

初凝时间的变化范围在规定的时间范围内，满足混凝土的施工要求。

2.流动度：减水剂的添加可以显著提高混凝土的流动性。

试验结果显示，减水剂的使用可以使混凝土的流动度指数达到规定标准以上，满足施工要求。

3.压实度：减水剂的使用对混凝土的压实度影响不大。

试验结果显示，试件的压实度在规定的范围内，符合混凝土的设计要求。

4.压缩强度：减水剂的使用对混凝土的抗压强度没有明显的影响。
