电缆敷设——电缆沟敷设

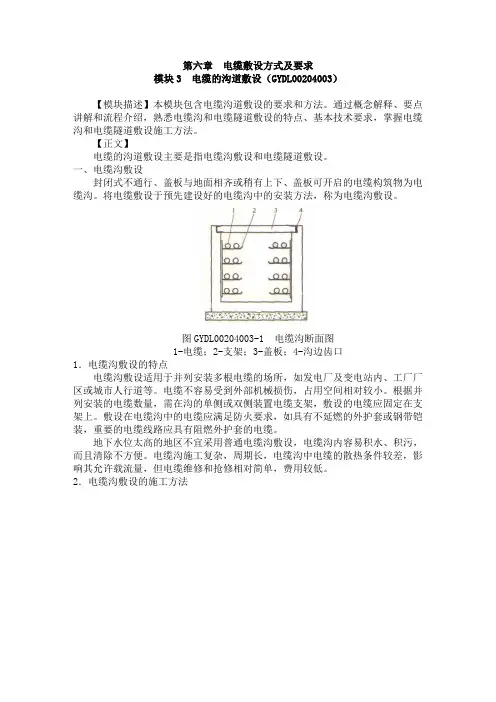

第六章电缆敷设方式及要求模块3 电缆的沟道敷设（GYDL00204003）【模块描述】本模块包含电缆沟道敷设的要求和方法。

通过概念解释、要点讲解和流程介绍，熟悉电缆沟和电缆隧道敷设的特点、基本技术要求，掌握电缆沟和电缆隧道敷设施工方法。

【正文】电缆的沟道敷设主要是指电缆沟敷设和电缆隧道敷设。

一、电缆沟敷设封闭式不通行、盖板与地面相齐或稍有上下、盖板可开启的电缆构筑物为电缆沟。

将电缆敷设于预先建设好的电缆沟中的安装方法，称为电缆沟敷设。

图GYDL00204003-1 电缆沟断面图1-电缆；2-支架；3-盖板；4-沟边齿口1．电缆沟敷设的特点电缆沟敷设适用于并列安装多根电缆的场所，如发电厂及变电站内、工厂厂区或城市人行道等。

电缆不容易受到外部机械损伤，占用空间相对较小。

根据并列安装的电缆数量，需在沟的单侧或双侧装置电缆支架，敷设的电缆应固定在支架上。

敷设在电缆沟中的电缆应满足防火要求，如具有不延燃的外护套或钢带铠装，重要的电缆线路应具有阻燃外护套的电缆。

地下水位太高的地区不宜采用普通电缆沟敷设，电缆沟内容易积水、积污，而且清除不方便。

电缆沟施工复杂，周期长，电缆沟中电缆的散热条件较差，影响其允许载流量，但电缆维修和抢修相对简单，费用较低。

2．电缆沟敷设的施工方法图GYDL00204003-2 电缆沟敷设作业顺序（1） 电缆沟敷设前的准备电缆施工前需揭开部分电缆沟盖板。

在不妨碍施工人员下电缆沟工作的情况下，可以采用间隔方式揭开电缆沟盖板；然后在电缆沟底安放滑轮，清除沟内外杂物、检查支架预埋情况并修补，并把沟盖板全部置于沟上面不利展放电缆的一侧，另一侧应清理干净。

采用钢丝绳牵引电缆，电缆牵引完毕后，用人力将电缆定位在支架上；最后将所有电缆沟盖板恢复原状。

（2）电缆沟敷设的操作步骤施放电缆的方法，一般情况下是先放支架最下层、最里侧的电缆，然后从里到外，从下层到上层一次展放。

电缆沟中敷设牵引电缆，与直埋敷设基本相同，需要特别注意的是，要防止电缆在牵引过程中被电缆沟边或电缆支架刮伤。

电缆沟内和电缆竖井内电缆敷设技术标准
一、金属电缆支架、电缆导管必须接地（ＰＥ）或接零（ＰＥＮ）可靠。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

三、电缆支架安装应符合下列规定
１当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于１５０～２００mm电缆支架最下层至沟底或地面的距离不小于５０～１００mm；
２当设计无要求时，电缆支架层间最小允许距离符合表１的规定；
表1电缆支架层间最小允许距离（mm）
电缆种类
支架层间最小距离
控制电缆
120
10kv及以下电力电缆
150-200
３支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓沟底时，选用螺栓适配，连接紧固，防松零件齐全。

四、电缆在支架上敷设，转弯处的最小允许弯曲半径应符合相关规定。

五、电缆敷设固定应符合下列规定：
１垂直敷设或大于４５０倾斜敷设的电缆在每个支架上固定；
２交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；
３电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于表2的规定；
表2电缆支持点间距（mm）
电缆种类
敷设方式
水平
垂直
电力
电缆
全塑型
400
1000
除全塑型外的电缆
800
1500
800
1000
４当设计无要求时，电缆与管道的最小净距，符合相关的规定，且敷设在易燃易爆气体管道和热力管道的下方；
５敷设电缆的电缆沟和竖井，按设计要求位置，有防火墙堵措施。

六、电缆的首端、末端和分支处应设标志牌。

1电力电缆敷设安装标准1 适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程 2 施工准备a. 材料质量要求 1) 电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。

2) 防火堵料、防火涂料应选用经国家鉴定的定型产品。

3) 人员要求：电缆敷设人员必须为专业电工，持证上岗。

3 施工工艺a. 桥架内电缆敷设1) 工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 2) 电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm 以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤；3) 电缆敷设:在桥架就位后,即可敷设线缆。

电缆敷设前进行绝缘摇测或耐压试验1KV 以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10M Ω。

① 电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。

② 按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。

电缆在终端头和接头处要留出备用接线长度。

③ 电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。

④ 垂直敷设的电缆每隔2m 加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m 处进行固定。

电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。

⑤ 在电缆的首端、末端和分支处及每隔50m 处装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。

⑥ 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径。

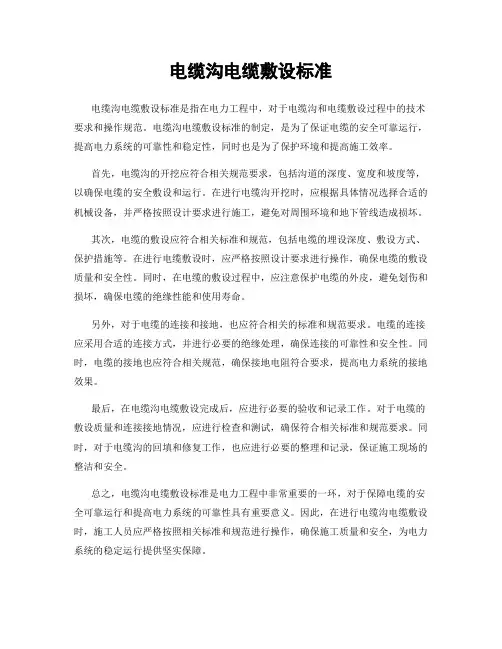

电缆沟电缆敷设标准
电缆沟电缆敷设标准是指在电力工程中，对于电缆沟和电缆敷设过程中的技术要求和操作规范。

电缆沟电缆敷设标准的制定，是为了保证电缆的安全可靠运行，提高电力系统的可靠性和稳定性，同时也是为了保护环境和提高施工效率。

首先，电缆沟的开挖应符合相关规范要求，包括沟道的深度、宽度和坡度等，以确保电缆的安全敷设和运行。

在进行电缆沟开挖时，应根据具体情况选择合适的机械设备，并严格按照设计要求进行施工，避免对周围环境和地下管线造成损坏。

其次，电缆的敷设应符合相关标准和规范，包括电缆的埋设深度、敷设方式、保护措施等。

在进行电缆敷设时，应严格按照设计要求进行操作，确保电缆的敷设质量和安全性。

同时，在电缆的敷设过程中，应注意保护电缆的外皮，避免划伤和损坏，确保电缆的绝缘性能和使用寿命。

另外，对于电缆的连接和接地，也应符合相关的标准和规范要求。

电缆的连接应采用合适的连接方式，并进行必要的绝缘处理，确保连接的可靠性和安全性。

同时，电缆的接地也应符合相关规范，确保接地电阻符合要求，提高电力系统的接地效果。

最后，在电缆沟电缆敷设完成后，应进行必要的验收和记录工作。

对于电缆的敷设质量和连接接地情况，应进行检查和测试，确保符合相关标准和规范要求。

同时，对于电缆沟的回填和修复工作，也应进行必要的整理和记录，保证施工现场的整洁和安全。

总之，电缆沟电缆敷设标准是电力工程中非常重要的一环，对于保障电缆的安全可靠运行和提高电力系统的可靠性具有重要意义。

因此，在进行电缆沟电缆敷设时，施工人员应严格按照相关标准和规范进行操作，确保施工质量和安全，为电力系统的稳定运行提供坚实保障。

一、电缆敷设一般要求1.电缆敷设的全部路径应满足所使用的电缆允许弯曲半径的要求。

（国标图集94D101-5）2.电缆支持点间距离（国标图集94D101-5-P4）水平敷设时电力电缆为1000mm，控制电缆为800mm；垂直敷设时电力电缆为1500mm，控制电缆为1000mm。

3.对运行中可能遭受机械损伤的电缆部位（如在非电气人员经常活动的地坪以上2m及从地中引出的地坪下0.2m范围）应采取保护措施。

（国标图集94D101-5-P5）4.敷设电缆和计算电缆长度时，均应留有一定的裕量。

（国标图集94D101-5-P5）5.电缆在室外明敷时，宜有遮阳措施。

（国标图集94D101-5-P5）6.所有钢件全用热镀锌处理，若无镀锌条件，推荐采用涂磷化底漆一道，过氯乙烯漆两道或耐酸漆两道。

（地方图集05D4）7.沿同一路径敷设的室外电缆常用敷设方式及敷设数量：（国标图集04DX101-1）直埋敷设≤8根，电缆沟敷设≤18根，电缆隧道敷设＞18根，排管敷设≤12根。

8.在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

（GB50217-2007强制性条文）二、电缆埋地敷设1.电缆直接埋地敷设，在农田埋深深度不应小于1000mm。

2.电缆埋地时（铠装电缆直埋或非铠装电缆穿管），埋深不应小于0.7m。

当冻土层厚超过0.7m时，应将电缆敷设在冻土层下或采取防护措施。

（国标图集94D101-5-P5）3.电缆直埋敷设时，禁止电缆在其他管道上下平行敷设。

（国标图集94D101-5-P5）三、电缆敷设于保护管或排管1.电缆穿保护管时，长度在30m及以下，直线段管内径不小于电缆外径的1.5倍；一个弯曲时管内径不小于电缆外径的2倍；二个弯曲时管内径不小于电缆外径的2.5倍。

（国标图集04DX101-1）电缆穿保护管长度在30m以上时，直线段保护管内径不小于电缆外径的2.5倍，过长时应设手孔井或人孔井。

电缆敷设4种方式的施工要点，收藏学习电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。

针对这四种敷设方式的施工要求总结如下。

一、直埋电缆敷设要求（1）开挖的沟底必需是松软的土层，假如是石块或硬质杂物要铺100mm厚的软土或砂层。

电缆四周的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应实行保护措施，电缆应埋于冻土层以下，当受条件限制时，应实行防止电缆受到损伤的措施。

（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。

（3）中心接头盒外面要有铸铁或混凝土保护盒。

（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。

（5）电缆相互交叉，与非热力管和管道交叉，穿越道路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。

（6）直埋电缆一般使用铠装电缆。

在铠装电缆的金属外皮两端要牢靠接地，接地电阻不得大于10Ω。

（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。

严禁将电缆平行敷设于管道的上方或下方。

二、排管电缆敷设要求（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必需光滑；2）按需要的孔数将管子排成肯定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，掌控电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采纳铠装电缆。

电缆在电缆沟或隧道内敷设布线要求
首先，要保证电缆的安装质量。

电缆应严格按照相关的国家标准进行
选用，并且要经过严格的测试和认证。

同时，在电缆敷设过程中，要注意
避免电缆的弯曲半径过小，以避免电缆受到损坏。

其次，要考虑电缆的敷设方式。

一般来说，电缆可以采用明敷和暗敷
两种方式。

明敷是指将电缆和接头直接暴露在外面，适合于环境比较干燥、通风良好的场所。

而暗敷是指将电缆敷设在电缆沟或隧道内部，适合于需
要保护电缆免受外界环境影响的场所。

此外，还需要考虑电缆沟或隧道内的布线密度。

根据电缆敷设的需要，要合理计算电缆的数量和布置方式，避免电缆过于密集，导致电缆之间发
生干扰或过热的情况。

还要注意电缆的防护措施。

为了保护电缆免受机械、水分、高温等因
素的影响，可以采取一些防护措施，例如使用防水、防火的电缆套管、电
缆护管等。

同时，还需要考虑电缆与其他设备或管道的交叉与隔离问题，
避免不同种类的电缆或管道发生相互干扰或相互影响的情况。

此外，还要注意电缆的连接和维护。

在电缆的连接过程中，要注意选
择合适的接头，进行正确的连接，以确保电缆的传输性能和稳定性。

同时，在电缆的维护过程中要定期检查电缆的运行情况，及时处理电缆的故障和
损坏问题。

总之，电缆在电缆沟或隧道内敷设布线的要求包括电缆质量、敷设方式、布线密度、防护措施以及连接和维护等方面。

只有满足这些要求，才
能保证电缆的正常运行和使用。

电缆沟、浅槽敷设施工方案一、敷设方案1、施工区域划分划定施工区域：根据工程需求和设计方案，清晰划定电缆敷设的具体区域，确保施工过程中不受其他工程影响。

施工区域标志：在施工区域的周边设置标志，明确施工边界，以确保非施工人员的安全。

2、电缆敷设路径规划路径设计：根据工程要求和地形地貌，合理规划电缆敷设路径，避免遇到障碍物，提高电缆的敷设效率。

转弯半径设置：在路径设计中，特别注意转弯处的半径设置，确保不会对电缆产生不必要的拉力和损伤。

3、敷设方式选择（电缆沟、浅槽）电缆沟选择：根据地质情况、电缆特性以及工程要求，选择适合的电缆沟类型，如明挖电缆沟、暗挖电缆沟等。

浅槽选择：如果条件允许，可考虑采用浅槽敷设方式，注意浅槽的深度和宽度。

4、敷设深度和间距要求敷设深度：根据电缆的规格和要求，确定合适的敷设深度，确保电缆能够得到充分的保护。

间距设置：在多电缆敷设的情况下，设置电缆之间的间距，避免相互干扰和交叉。

5、电缆支架和固定设施支架设置：在挖掘的电缆沟或浅槽中设置电缆支架，确保电缆能够稳定地铺设在支架上。

固定设施：在路径的转弯处、斜坡等地方设置固定设施，防止电缆因外力而移动或受损。

二、施工准备1、工程人员配备项目经理：负责整个电缆敷设项目的管理和协调。

施工队长：负责具体的施工任务和人员调度。

电缆敷设人员：熟悉电缆敷设工艺，有相关经验的工程技术人员。

安全员：负责施工现场的安全管理，监督施工中的安全操作。

2、施工设备准备挖掘设备：包括挖掘机、挖掘装载机等，用于挖掘电缆沟或浅槽。

电缆敷设设备：包括电缆卷放机、电缆敷设机等，用于电缆的铺设。

固定设备：包括电缆支架、固定夹具等，用于保持电缆的稳定和固定。

3、安全防护措施个人防护装备：施工人员需配备安全帽、安全鞋、手套等个人防护装备。

现场标识：在施工现场设置标识，明确施工区域和安全通道。

防护栏杆：在挖掘电缆沟或浅槽的周边设置防护栏杆，确保施工区域的安全。

4、施工材料采购与检验电缆材料：确保采购到符合设计规范的电缆，对电缆进行检验，包括外观、规格、电气性能等方面的检测。

电缆沟的电缆敷设安装HUAsystemofficeroom[HUA16H-TTMS2A-HUAS8Q8-HUAH1688]电缆敷设要求1、步骤检查具备条件f电缆检查f敷设f电缆头制作2、电缆敷设条件（1）电缆沟及沟内支架施工完毕，符合设计要求；（2）预埋件符合设计要求，安置牢固；（3）厂区地坪已平整完成，道路施工完毕；（4）电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；（5）电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净，盖板整全；（6）电缆沟排水通畅。

（7）电缆桥架，及保护管安装完毕。

（8）砼盖板及标志桩等预制完毕。

（9）其它电缆线路敷设后，不能再进行的建筑工程应结束。

电缆沟的电缆敷设安装一般规范要求是什么？答：（1）敷设在不填黄沙的电缆沟（包括户内）内的电缆，为防火需要，应采用裸铠装或非易（或阻）燃性外护层的电缆。

（2）电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。

（3）电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。

（4）电缆固定于支架上，水平装置时，外径不大于50mm的电力电缆及控制电缆，每隔0.6m—个支撑；外径大于50mm的电力电缆，每隔1.0m—个支撑。

排成正三角形的单芯电缆，应每隔1.0m用绑带扎牢。

垂直装置时，每隔1.0—1.5m应加以固定。

（5）电力电缆和控制电缆应分别安装在沟的两边支架上。

若不具备条件时，则应将电力电缆安置在控制电缆之上的支架上。

（6）电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。

其金属支架、电缆的金属护套和铠装层（除有绝缘要求的例外）应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。

（7）电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。

3、电缆敷设前检查应符合下列要求：（1）电缆的规格、型号、电压等级应符合设计要求；（2）电缆外观应无损伤，绝缘良好，电缆封头实严密，并附有制造厂的商标原封包装；（3）电缆的质量保证书，合格证及出厂试验报告齐全。

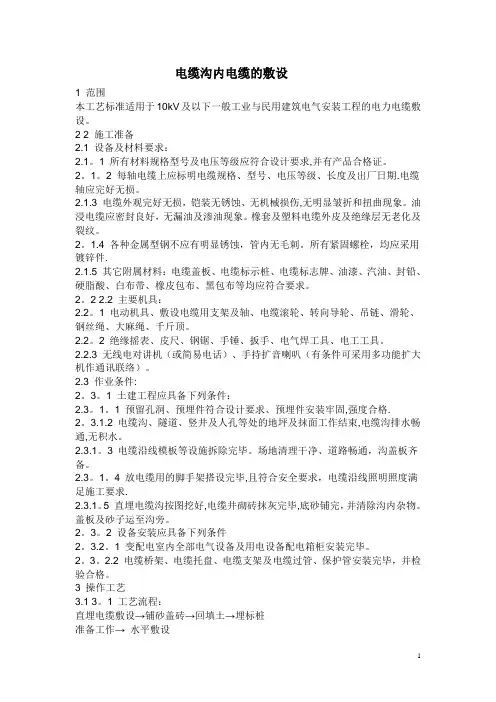

电缆沟内电缆的敷设1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2 2 施工准备2.1 设备及材料要求：2.1。

1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。

2。

1。

2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期.电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2。

1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件.2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2。

2 2.2 主要机具：2.2。

1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2。

2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

2.3 作业条件:2。

3。

1 土建工程应具备下列条件：2.3。

1。

1 预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格.2。

3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束,电缆沟排水畅通,无积水。

2.3.1。

3 电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

2.3。

1。

4 放电缆用的脚手架搭设完毕,且符合安全要求，电缆沿线照明照度满足施工要求.2.3.1。

5 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕,底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2。

3。

2 设备安装应具备下列条件2。

3.2。

1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。

2。

3。

2.2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

3 操作工艺3.1 3。

一、直埋电缆敷设：1）直埋于土中，沟底宽为0.4~1.4米，电缆埋深≥0.7米。

2) 埋设于预制槽盒中，沟底宽为0.5~1.2米，电缆埋深≥0.7米。

3）埋设于砖砌槽中，沟底宽为0.8~1.5米，电缆埋深≥0.7米。

二、电缆排管敷设：1）排管无混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

2）排管无混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

3）排管无混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。

4）排管无混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠175（200）㎜时减一孔。

5）排管混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

6）排管混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

7）排管混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。

8）排管混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠75（200）㎜时减一孔。

电缆沟内电缆敷设工艺标准 工艺标准图名称： 电缆沟内电缆敷设工艺标准
编号： JWA-DQ-007 标准参考图 标准要求
①电缆排列整齐，少交叉；当
设计无要求时电缆支持点间
距如下，垂直安装时：全塑型
及控制电缆间距不大于
1000mm ，其余间距不大于
1500mm ，水平安装时：全塑型
电缆不大于400mm ，其余间距
不大于800mm ；电缆多层排列
时，最下层支架距沟底距离不
小于100mm ，上下层支架垂直
距离不小于150mm 最上层支
架距沟底盖板地面间距不小
于150mm ；在电缆敷设前，电
缆沟内需清理干净，电缆分支
处应设标志牌；
②电缆支架必须接地或者接
零可靠；
③敷设电缆的电缆沟和竖井，
按照要求，在设计的位置须做
好防火封堵；
① ②
③。

电缆沟敷设电缆标准
电缆沟是指为了电缆的敷设和保护而开挖的一种沟渠。

电缆在建筑物和工业设施的建设中起着至关重要的作用，因此电缆沟的敷设标准显得尤为重要。

本文将围绕电缆沟敷设电缆的标准进行详细介绍。

首先，电缆沟的开挖应符合国家相关规定和标准，确保沟槽的深度、宽度和坡度符合要求。

沟槽的深度应根据电缆的规格和用途来确定，通常应保证电缆埋设深度不小于规定数值。

沟槽的宽度应能够容纳电缆的敷设和维护，同时要考虑到电缆保护层的厚度和绝缘层的厚度。

沟槽的坡度应符合排水要求，避免雨水积聚对电缆的影响。

其次，电缆沟底部应平整，无尖锐突出的物体，以免损坏电缆绝缘。

在沟底铺设一层细沙或砂浆，以保护电缆绝缘层。

同时，在沟底设置导管支架，确保电缆的安全敷设和维护。

再者，电缆的敷设应符合规定的弯曲半径，避免电缆因弯曲过小而受到损坏。

电缆的敷设应采用适当的固定装置，确保电缆在沟槽中的位置稳固。

在沟槽的弯曲处应设置导管弯头，以保护电缆不受拉力和挤压力。

最后，电缆的接头和终端应符合相关标准，确保连接牢固可靠。

接地电缆应按规定埋设，确保接地电缆的导通性和可靠性。

总之，电缆沟敷设电缆的标准对于电缆的安全运行和使用寿命具有至关重要的作用。

只有严格按照标准进行沟槽的开挖和电缆的敷设，才能保证电缆系统的可靠性和安全性。

希望本文的内容能够帮助大家更好地了解电缆沟敷设电缆的标准，确保电缆系统的安全运行。

电缆敷设是电缆安装中的重要工序，电缆敷设质量的优良是实现电气安装工程质量优良的重要前提。

电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。

外皮有带铠和不带铠的。

按用途分有高压、低压电力电缆缘，控制电缆和通讯电缆。

电缆敷设分：室内敷设和室外敷设。

室内敷设分为：明敷和暗敷。

室外敷设分为：桥架、沿墙支架、钢索吊架、电缆隧道、电缆沟、直埋等多种方法。

应根据环境要求、电缆数量、电压高低等具体情况决定敷设方式。

一、敷设方式选择电缆工程敷设方式的选择，应视工程条件、环境特点和电缆型类、数量等因素，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。

电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。

（2）厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。

（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。

电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。

（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多的情况下，可用穿管敷设。

浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。

（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

电缆沟敷设方式的选择，应符合下列规定：有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。

（2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。

（3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。

5.2.5电缆沟敷设方式的选择，应符合下列规定：（1）有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。

（2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。

（3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。

（4）有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟电力工程电缆设计规范(二)4 电缆附件的选择与配置4.1 一般规定4.1.1 电缆终端的装置类型的选择，应符合下列规定：1 电缆与六氟化硫全封闭电器直接相连时，应采用封闭式GIS 终端。

2 电缆与高压变压器直接相连时，应采用象鼻式终端。

3 电缆与电器相连且具有整体式插接功能时，应采用可分离式(插接式)终端。

4 除上述情况外，电缆与其他电器或导体相连时，应采用敞开式终端。

4.1.2 电缆终端的构造类型的选择，应按满足工程所需可靠性、安装与维护简便和经济合理等因素综合确定，并应符合下列规定：1 与充油电缆相连的终端，应耐受可能的最高工作油压。

2 与六氟化硫全封闭电器相连的GIS 终端，其接口应相互配合;GIS终端应具有与SF6气体完全隔离的密封结构。

3 在易燃、易爆等不允许有火种场所的电缆终端，应选用无明火作业的构造类型。

4 220kV 及以上XLPE电缆选用的终端型式，应通过该型终端与电缆连成整体的标准性资格试验考核。

5 在多雨且污秽或盐雾较重地区的电缆终端，宜具有硅橡胶或复合式套管。

6 66～110kV XLPE 电缆户外终端宜选用全干式预制型。

4.1.3 电缆终端绝缘特性的选择，应符合下列规定：1 终端的额定电压及其绝缘水平，不得低于所连接电缆额定电压及其要求的绝缘水平。

2 终端的外绝缘，必须符合安置处海拔高程、污秽环境条件所需爬电比距的要求。

4.1.4 电缆终端的机械强度，应满足安置处引线拉力、风力和地震力作用的要求。

电缆沟内敷设电缆的方法是什么？在电缆沟内敷设电缆的方法与直埋电缆的敷设方法相仿，一般可将滑轮放在沟内，施放完毕，将电缆放于沟底或支架上，并在电缆上绑扎电缆标牌。

2F1 适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

2 施工准备2.1 原材料要求2.1.1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

2.1.3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

表2.2 主要工具一览表2.1.4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

2.1.5 电缆出厂检验报告应符合标准。

2.1.6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。

2.2 主要机具敷设电缆机具见表2.2，根据需要选用需要的工具。

2.3 作业条件2.3.1 电缆安装前,土建工作应具备下列条件：2.3.1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。

2.3.1.3 电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。

2.3.1.4 电缆线路敷设前,土建应完成的工作必须完成。

2.3.1.5 电缆沟排水应畅通。

2.3.2 设备安装应具备下列条件2.3.2.1 电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。

2.3.2.2 电缆支架及电缆过管、保护管已安装完毕，并验收合格。

2.4 作业人员主要施工人员:电工、起重工持证上岗3 施工工艺3.1 工艺流程3.1.1 直埋电缆敷设工艺流程：准备工作直埋电缆敷设铺砂盖砖回填土埋标桩管口防水处理挂标志牌3.1.2 电缆沟内及电缆竖井内电缆敷设工艺流程：准备工作电缆沿电缆沟及电缆竖井敷设水平敷设垂直敷设挂标志牌3.操作工艺3.2.1 电缆型号规格及长度与设计资料核对无误。
