直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的

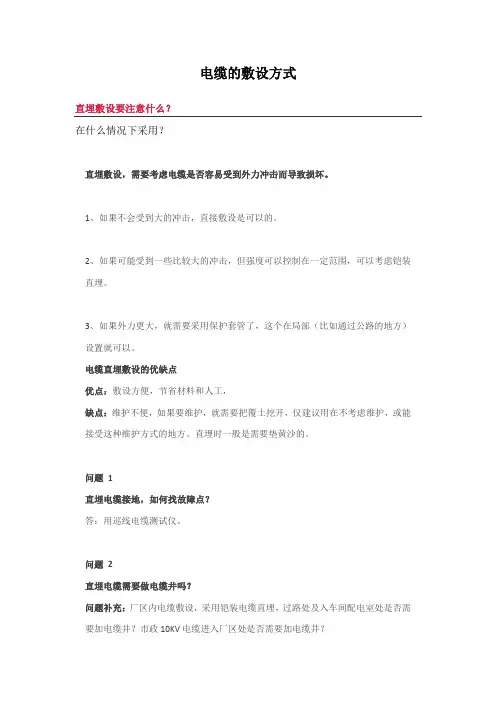

1、直埋敷设要注意什么？在什么情况下采用？
直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：
优点：敷设方便，节省材料和人工，
缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？
答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？
问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？
答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
问题3工地临时电缆如何敷设？
问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？
答：严禁直接贴地面敷设。
此低压电缆采用直埋敷设。
2、穿管要注意什么？在什么情况下采用？
电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；
3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
3、排管要注意什么？在什么情况下采用？
排管敷设主要用于线路较多，路由比较集中的区域，相对来说，放管比较方便，且更节省材料。
问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？
答：每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
详见GB 50217-2007 P32 5.4.4。
问题2排管敷设深度不够，怎么办？
(问题补充：在不到1m厚度的地上如何做电缆排管埋设？下面是地下室，地下室顶板只有70、80公分厚，井深都达到1.3米？)
答：如在没有车辆通行的区域，埋深不小于0.5m（电缆规范要求0.5m，民规要求是0.7m，这里以电缆规范为准）。
如果有较多车辆通行，则可以在排管上加保护板。
或者改用厚壁钢管敷设或采用电缆沟。
如果地下室顶板只有70~80公分的覆土，井深要做到1.3m是要顶板降板的，不过这个意义不大，因为电缆井的排水问题很难解决，也很少有人重视。
问题3强电排管与弱电管，敷设问题？
（问题补充：有一个厂区的外线，有十几根低压强电电缆，另外还有弱电(电视、电话、网络)电缆，强电电缆大于8根了，不能用直埋了，我采用了排管敷设。
可现在有一个问题，
就是弱电也是穿管敷设的，那么强电管与弱电管能排在一直吗？）
答：尽量不要排在一起，做小市政的时候尽量将强弱电管设置在道路的两侧。
如果偶尔有交叉等，建议按照规范间距要求实施。
可以参考一下图集，比如地下通信线缆敷设05X101-2等。
问题4室外电缆混凝土排管敷设？
（问题补充：在画总图时，应甲方要求所有室外电缆均采用混凝土排管敷设。
查阅图集（94D164）后发现有以下几个问题：
1. 由于受现场其它管线的影响，电缆排管工作人孔井除直线井外，其余均不能按照图集上所示尺寸大小，
不知有何合理解决方案？
2. 关于人孔井内排水问题。
按民规要求，人孔井内需设集水坑，但不知采取何种方法集中排水。
3. 人孔井间距按规范要求为150m，而图集是50m。
不知以哪一种为准，还是有其它规定。
4. 是否还有其它图集可参考，除了标准井之外，是否可以自己设计井的形状与大小。
5. 此种敷设方式在设计与施工时需要注意哪些事项。
）
答：
1、可以根据需要设计非标井；
2、井孔内的排水，如果有条件设置排水泵的，应设置排水泵，如果没有办法设置排水泵的，在集水坑底部设置溢水孔，不要用混凝土封死，让水自然渗透也可以，不过要看当地的地下水水位的；
3、人孔井的间距通常我是按照50~70来考虑的；
4、个人认为，小市政的配电没有必要按照图集要求去做井，非标即可；
5、混凝土排管没有做过，但请参考GB50217-2007 P32 5.4.6条关于使用排管的注意事项要求。
4、电缆沟敷设要注意什么？在什么情况下采用？
电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1多少根电缆才需要用电缆沟敷设？
答：根据“措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。
”这些都是建议性的，接合实际工程参考即可，
没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考
GB50217-2007 P28 5.2节的相关内容。
问题2电缆沟敷设的电缆载流量怎样计算？
答：
网友1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。
）
网友2：（载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
）
问题3高压电缆敷设，电缆沟有深度要求吗？
答：没有什么要求，电缆沟深度是根据你的电缆数量及电缆种类的数量来决定，比如说有控制电缆，低压动力电缆，高压动力电缆，一般就会设置三层，一般每层之间的间距为250~300，这样来决定高度。
问题4母线槽能否沿电缆沟内敷设？
（问题补充：一工程，高层医院，要省钱，选用油浸变压器在室外安装，离本建筑15（中间包括6米道路）米，低压配电室设在医院地下，为节省投资，我想用母线槽（载流3000A）沿电缆沟敷设至建筑屋地下配电室，不知可行否？）
答：采用满足相应IP等级要求的密集型母线应该是可以的，比如西门子就有可以敷设在水下工作的母线。
不过采用密集母线的成本会比较高，需要综合考虑选用干变和采用母线哪个更好一些，个人建议采用干式变压器，放在室内。
维护的工作量会小一些，而且故障率也会低一些。
问题5多少根电缆，在电缆沟内敷设可以不设支架？
答：一般都是要支架的，如果没有支架，电缆沟内电缆维护会比较麻烦。
如果项目不大，且电缆数量不多，不设也无妨，不过散热条件会差一些，而且如果沟内有水的话对电缆也有影响。
问题6高、低压电缆能否共用电缆沟敷设？
（问题补充：室外电缆沟，沟宽1200mm，两侧支架，一侧走10KV高压电缆，另一侧敷设1KV级低压电缆和控制电缆，请问是否符合规范？需注意些什么事项？）
答：可以共电缆沟敷设，具体要求可以看GB 50217-2007 P24 5.1.3、5.1.4条的要求。
问题7电缆沟与道路平行，敷设的间距是多少？
答：这个主要是考虑电缆沟盖板的受力，如果受力没有问题，也没有什么问题。
一般设置在人行道上或者机动车不经过的地方。
问题8电缆在电缆沟内敷设时要用铠装电缆吗？
（问题补充：技术措施上说：电缆在电缆沟或电缆隧道内明敷设时，应考虑选用有防蚁，防鼠害功能的钢带铠装塑料外护套类型的电缆。
但规范上好像又没明确说明这点吧！可不可以不用带铠装的呢？）
答：直埋电缆都没有强制要求采用铠装，电缆沟就更没有了。
根据不同环境要求不一样，（假如本地区老鼠活动猖獗，建议铠装）一般没有强制要求。
问题9电缆沟内，强电电缆与弱电电缆，在同侧支架上分层敷设时，最小距离是多少？
答：把弱电的电缆用金属板隔开，同时把金属板接地！最好，在最上层的支架上垫铁板（或金属槽盒），铁板接地，弱电电缆放在铁板上（槽盒内）。
