半导体二极管类型和知识

半导体二极管的类型半导体二极管的类型及其特性半导体二极管是电子工程中的基础元件，广泛应用于各种电子设备中。

了解不同类型的半导体二极管以及其特性对于电子工程师和设计师至关重要。

本文将详细介绍几种常见的半导体二极管类型及其主要特性。

一、普通二极管普通二极管是最基本的半导体二极管，由P型半导体和N型半导体组成。

它具有单向导电性，即只允许电流从一个方向流过。

正向偏置时，二极管导通，电阻较小；反向偏置时，二极管截止，电阻极大。

普通二极管常用于整流、检波和开关等电路。

二、发光二极管（LED）发光二极管是一种能够将电能转化为光能的特殊二极管。

当LED正向偏置时，电子与空穴复合释放出能量，激发荧光物质发光。

LED具有发光效率高、寿命长、体积小等优点，广泛应用于显示器、照明、指示器等领域。

三、稳压二极管（Zener Diode）稳压二极管是一种利用PN结反向击穿特性实现电压稳定的特殊二极管。

当反向电压达到稳压值时，稳压二极管进入击穿状态，保持电压基本不变。

稳压二极管具有稳定电压、响应速度快等优点，常用于电压稳定器、过电压保护等电路。

四、肖特基二极管（Schottky Diode）肖特基二极管是一种采用金属与半导体接触形成的结构，具有低功耗、快速开关速度和高频特性。

与普通二极管相比，肖特基二极管的反向漏电流较大，但正向压降低，适用于高频整流、检波、开关等电路。

五、光电二极管（Photodiode）光电二极管是一种能够将光能转化为电能的特殊二极管。

当光照射到光电二极管上时，光子激发半导体内的电子，产生电流。

光电二极管具有灵敏度高、响应速度快等优点，广泛应用于光通信、光电检测等领域。

总结：半导体二极管作为电子工程中的基础元件，具有多种类型，每种类型都有其独特的特性和应用场景。

普通二极管实现基本的整流和开关功能；发光二极管将电能转化为光能，为显示和照明领域提供支持；稳压二极管实现电压稳定，保护电路免受电压波动影响；肖特基二极管适用于高频电路，提高电路性能；光电二极管实现光能与电能的转换，为光通信和光电检测等领域提供解决方案。

二极管的类型及工作原理二极管（Diode）是一种基本的半导体器件，它通常由P型半导体和N型半导体组成。

二极管有许多类型，包括普通二极管、肖特基二极管、肖特基隧道二极管等。

二极管在电子学领域中有着广泛的应用，包括电源供应、信号整形、无线通信、光电探测等。

本文将从二极管的基本工作原理和各种类型进行详细介绍。

一、二极管的基本工作原理1. PN结的形成二极管是由P型半导体和N型半导体通过扩散或外延生长形成PN结，PN结即正负电荷区域。

当P型半导体和N型半导体相连接时，在PN结处形成空间电荷区，这个区域即为耗尽层。

耗尽层内部形成电场，使得P区电子向N区移动，N区空穴向P区移动，形成内建电场。

2. 正向偏置当二极管正向通电时，P区的P型载流子（空穴）和N区的N型载流子（自由电子）受到外加电压的驱动，穿越耗尽层，导致电流流动。

在正向偏置下，二极管的耗尽层变窄，电阻减小，使得电流可以通过二极管，此时二极管处于导通状态。

3. 反向偏置当二极管反向通电时，P区的正电荷和N区的负电荷受到外加电压的驱动，使得耗尽层变宽，电阻增大，导致极小的反向漏电流。

在反向偏置的情况下，二极管处于截止状态，不导通。

二、普通二极管1. 硅二极管硅二极管是最常见的一种二极管，广泛应用于各种电子电路中。

硅二极管具有正向导通压降约0.7V~0.8V，工作温度范围广，稳定性好等特点。

2. 锗二极管锗二极管是二极管的一种，其正向导通压降约为0.3V~0.4V，工作频率范围相对较宽，但稳定性比硅二极管差。

三、损耗二极管1. 肖特基二极管肖特基二极管是一种具有快速开关特性和低漏电流的二极管。

它是由金属和半导体直接接触形成，具有低正向导通压降和快速恢复时间。

肖特基二极管在高频整流电路和开关电源中有着广泛的应用。

2. 肖特基隧道二极管肖特基隧道二极管是一种具有负差阻特性的器件，其反向漏电流与电压成指数关系。

它具有极低的反向漏电流，适用于超低功耗和高灵敏度的电路应用。

二极管的种类二极管是电子元件中最基本和最常见的一种。

它是一种基于半导体材料制成的控制电流流动方向的器件。

二极管具有两个电极，分别是阳极（Anode，A）和阴极（Cathode，K）。

通过对二极管施加正向电压（正向偏置），就可以促使电流经过二极管；而当施加反向电压时（反向偏置），二极管则会阻止电流的流动。

根据不同的应用场景和电学性能，二极管可以分为多种不同的类型。

下面就让我们来具体了解一下这些二极管的分类和特点。

1. 硅二极管：硅二极管是最常见且使用最广泛的二极管类型之一。

它以硅材料制造，具有较高的工作温度和较低的漏电流。

硅二极管的正向电压降较大，约为0.6-0.7伏特。

在低频和高频电路中，硅二极管经常用作检测、整流和开关器件。

2. 锗二极管：锗二极管是最早被发明和使用的二极管类型之一。

它以锗材料制造，与硅二极管相比，锗二极管具有较低的工作温度和较高的漏电流。

锗二极管的正向电压降约为0.2-0.3伏特。

由于其特殊的电学性能，锗二极管广泛应用于放大器、检波器和高速开关等领域。

3. 快恢复二极管：快恢复二极管（Fast Recovery Diode）具有较高的响应速度和较短的恢复时间。

它们被设计用于需要频繁开关的电路，以减少开关过程中的能量损失。

快恢复二极管通常采用多晶硅材料合金制造，以实现更高的频率响应和更低的开关损耗。

4. 肖特基二极管：肖特基二极管（Schottky Diode）是一种由金属和半导体材料组成的二极管。

它具有较低的正向电压降和较快的开关速度，适用于高频应用。

肖特基二极管在整流器、混频器和功率放大器等电路中发挥重要作用。

5. 整流二极管：整流二极管主要用于将交流信号转换为直流信号。

它们被广泛应用于电源和电子设备中，用于将电源交流电转换为供电设备所需的直流电。

整流二极管具有较高的正向电压降和较大的导通电流承载能力。

6. 可控整流二极管：可控整流二极管，也称为双向可控整流二极管（Thyristor），是一种特殊的二极管，它具有双向导电特性。

1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。

目前大功率整流二极管的IF值可达1000A。

3.最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。

这是设计时非常重要的值。

4.最大浪涌电流IFSM允许流过的过量的正向电流。

它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。

这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。

因给整流器加的是交流电压，它的最大值是规定的重要因子。

最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

目前最高的VRM值可达几千伏。

6.最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。

用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。

点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。

实际上，一般要延迟一点点时间。

决定电流截止延时的量，就是反向恢复时间。

虽然它直接影响二极管的开关速度，但不一定说这个值小就好。

也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。

大功率开关管工作在高频开关状态时，此项指标至为重要。

9.最大功率P二极管中有电流流过，就会吸热，而使自身温度升高。

最大功率P为功率的最大值。

具体讲就是加在二极管两端的电压乘以流过的电流。

这个极限参数对稳压二极管，可变电阻二极管显得特别重要。

二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。

它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。

下面我们将详细介绍二极管的种类和应用。

1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。

常用于整流、限流、稳压等电路中。

2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。

常用于高频电路和微波电路。

3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。

6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。

它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。

肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。

8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。

1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。

2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。

3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。

4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。

总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。

这使得二极管成为电子学中不可或缺的元件之一。

面接触型管子的特点是，PN 结的结面积大，能通过较大电流，但结电容也大，适用于低频较低整流电路。

半导体二极管半导体二极管是由一个PN 结构成的二端元件。

其端钮有确定的命名，即一端叫阳极a ，一端叫阴极k 。

1.2 半导体二极管1.2.1 半导体二极管结构和类型（1）点接触型二极管（2）面接触型二极管（3）平面型二极管点接触型管子的特点是，PN 结的结面积小，因而结电容小，主要用于高频检波和开关电路。

既不能通过较大电流，也不能承受高的反向电压。

平面型管子的特点是，PN 结的结面积大时，能通过较大电流，适用于大功率整流电路；结面积较小时，结电容较小，工作频率较高，适用于开关电路。

1.结构2. 分类普通二极管特殊二极管变容二极管发光二极管光电二极管激光二极管二极管稳压二极管稳压光电转换调谐按材料的不同，常用的二极管有硅管和锗管两种；按其用途二极管分为普通二极管和特殊二极管两大类：整流、滤波、限幅、钳位、检波及开关等。

忽略正向导通压降和电阻，二极管相当短路；二极管反向截止时忽略反向饱和电流，反向电阻无穷大，二极管相当开路路。

I S uiU R 二极管是一种非线性元件，其特性就是PN 结的特性，而电流i D 与两端的电压u D 的关系近似为：1.2.2 二极管的伏安特性普通二极管是应用PN 结的饱和区、死区和导通区的特性制成的二端元件。

电路符号为：（1）伏安关系（2）理想二极管）（1-=T D V u S D e I i I S —反向饱和电流；V T —温度的电压当量，当常温（T=300K ）时，V T =26mV 。

在正常工作范围内，当电源电压远大于二极管正向导通压降时，可将二极管当作理想二极管处理，其伏安特性如图示。

k a D最大整流电流又称为额定正向平均电流，是指二极管长时间使用时，允许通过的最大正向平均电流。

此值取决于PN 结的面积、材料和散热情况。

1.2.3 二极管的主要电参数1）最大整流电流I F2）最高反向工作电压U R3）最大反向电流I RM I F I RM ui U R 最大反向电流是指二极管加上最高反向工作电压时的反向电流值。

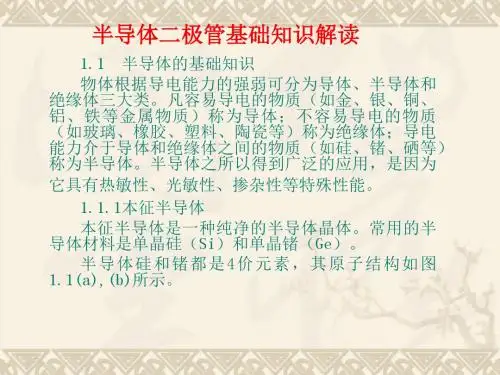

半导体与二极管知识点总结一、半导体的基本概念半导体是介于导体和绝缘体之间的一类固体材料，其特点是在室温下电阻大于金属，但小于绝缘体。

半导体的导电性取决于温度和外加电场的影响，是一种具有可控性的材料。

常见的半导体材料包括硅、锗、砷化镓等。

半导体在电子学领域中有着重要的应用，比如作为集成电路中的基本材料，以及太阳能电池、发光二极管、激光器等方面也有应用。

了解半导体的性质和特点对于理解电子器件的工作原理和应用非常重要。

二、半导体的能带结构在半导体的能带结构中，价带和导带是两个重要的能带。

在零度时，价带中的电子与导带中的电子之间存在一个能隙，称为带隙。

当半导体受到外加能量的激发时，价带中的电子可以跃迁到导带中，形成导电的电子-空穴对。

在常温下，晶体中已经存在的少量自由电子和空穴也可以导致材料的导电性。

三、半导体的掺杂半导体的导电性与掺杂有着密切的关系。

掺杂指向半导体中加入少量杂质，从而改变其电子结构和性能。

掺杂通常分为两种类型：n型和p型。

n型半导体是指向半导体中掺入绝缘体元素，形成多余的电子，增加材料的导电性。

p型半导体是指向半导体中掺入金属元素，形成少于的电子，形成空穴，也能增强材料的导电性。

四、PN结的形成PN结是由p型半导体和n型半导体连接在一起的结构。

在PN结中，p型半导体中的空穴与n型半导体中的自由电子会发生复合效应，形成内建电场。

这种内建电场使得PN结的两侧产生空间电荷区，称为耗尽区。

耗尽区中不再存在自由的载流子，形成一个禁区，对电子的流动具有阻挡作用。

五、二极管的工作原理二极管是由PN结组成的半导体器件。

在二极管中，当施加正向电压时，电流从p端流向n端，使得PN结导通，形成低电阻的通路。

而当施加反向电压时，电流无法通过PN结，二极管呈现高电阻状态。

这种特性使得二极管可以对电流进行整流、饱和等操作，是电子电路中常用的器件。

六、二极管的应用二极管在电子电路中有着广泛的应用。

比如在整流电路中，可以利用二极管的正向导通和反向截止特性，将交流电转换为直流电。

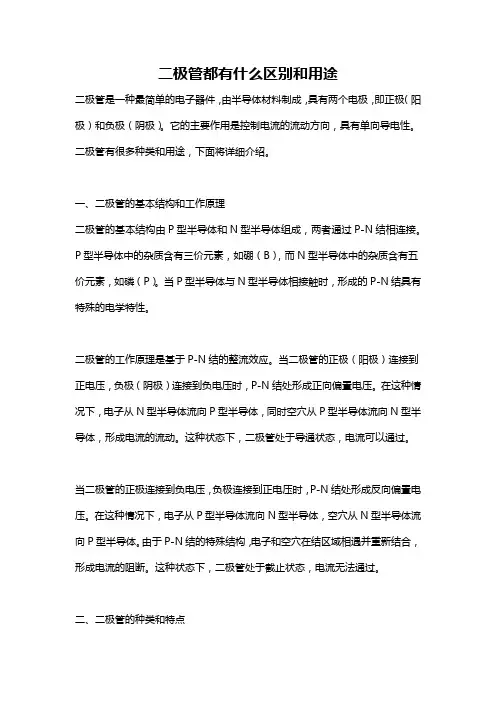

二极管都有什么区别和用途二极管是一种最简单的电子器件，由半导体材料制成，具有两个电极，即正极（阳极）和负极（阴极）。

它的主要作用是控制电流的流动方向，具有单向导电性。

二极管有很多种类和用途，下面将详细介绍。

一、二极管的基本结构和工作原理二极管的基本结构由P型半导体和N型半导体组成，两者通过P-N结相连接。

P型半导体中的杂质含有三价元素，如硼（B），而N型半导体中的杂质含有五价元素，如磷（P）。

当P型半导体与N型半导体相接触时，形成的P-N结具有特殊的电学特性。

二极管的工作原理是基于P-N结的整流效应。

当二极管的正极（阳极）连接到正电压，负极（阴极）连接到负电压时，P-N结处形成正向偏置电压。

在这种情况下，电子从N型半导体流向P型半导体，同时空穴从P型半导体流向N型半导体，形成电流的流动。

这种状态下，二极管处于导通状态，电流可以通过。

当二极管的正极连接到负电压，负极连接到正电压时，P-N结处形成反向偏置电压。

在这种情况下，电子从P型半导体流向N型半导体，空穴从N型半导体流向P型半导体。

由于P-N结的特殊结构，电子和空穴在结区域相遇并重新结合，形成电流的阻断。

这种状态下，二极管处于截止状态，电流无法通过。

二、二极管的种类和特点根据二极管的材料、结构和性能，可以分为多种类型的二极管。

以下是常见的几种二极管及其特点：1. 硅二极管：硅二极管是最常见的二极管类型之一。

它由硅材料制成，具有较高的耐压能力和较低的导通压降。

硅二极管适用于大多数电子电路，如电源、整流器、放大器等。

2. 锗二极管：锗二极管是一种较早的二极管类型，由锗材料制成。

它具有较低的耐压能力和较高的导通压降。

锗二极管适用于低频电路和射频电路。

3. 快恢复二极管：快恢复二极管是一种特殊类型的二极管，具有较快的恢复速度和较低的反向恢复时间。

它适用于高频电路和开关电源等需要快速开关的应用。

4. 肖特基二极管：肖特基二极管是一种具有肖特基结的二极管，由金属和半导体材料制成。

半导体二极管的类型半导体二极管的类型1. 引言在现代电子技术中，半导体二极管起着至关重要的作用。

它是一种电子元件，常用于电路中来控制电流和实现各种功能。

半导体二极管的类型多种多样，每种类型都有其独特的特性和应用。

本文将介绍几种常见的半导体二极管类型，包括正向偏置二极管、反向偏置二极管、小信号二极管和高功率二极管。

2. 正向偏置二极管正向偏置二极管是最常见的二极管类型之一。

它是通过在P型半导体和N型半导体之间施加正向电压来工作的。

当正向电压施加到二极管上时，P型半导体中的空穴和N型半导体中的电子开始扩散并形成电流。

正向偏置二极管具有低电压降和快速开关特性，常用于整流器电路和开关电路中。

3. 反向偏置二极管反向偏置二极管是通过在P型半导体和N型半导体之间施加反向电压来工作的。

当反向电压施加到二极管上时，P型半导体中的空穴和N型半导体中的电子被阻挡，形成一个阻止电流通过的屏障。

反向偏置二极管具有良好的反向电流隔离特性，常用于电路中的保护装置和稳压器。

4. 小信号二极管小信号二极管是一种频率响应较好的二极管类型。

它是根据应用在电路中承载的信号大小而命名的。

小信号二极管具有快速开关特性和较低的电容值，适用于高频、低噪声和小信号放大电路。

它常用于收音机、电视和通信系统等领域。

5. 高功率二极管高功率二极管是一种能够承受大电流和高功率的二极管类型。

它通常具有较大的结构和良好的散热性能。

高功率二极管在高频电源和功率放大器中起着关键作用，广泛应用于工业控制、通信和雷达系统。

6. 总结和回顾在本文中，我们介绍了几种常见的半导体二极管类型，包括正向偏置二极管、反向偏置二极管、小信号二极管和高功率二极管。

正向偏置二极管适用于整流和开关电路，反向偏置二极管常用于保护和稳压电路。

小信号二极管适用于高频和小信号放大电路，而高功率二极管适用于高功率应用。

无论是工业控制还是通信系统，半导体二极管都扮演着重要角色。

7. 个人观点和理解在我看来，半导体二极管的类型和应用广泛而丰富。

二极管基础知识点总结初中一、二极管的结构二极管由P型半导体和N型半导体材料组成。

P型半导体具有正电荷载流子（空穴），N型半导体具有负电荷载流子（电子）。

当P型半导体和N型半导体通过PN结垂直的连接在一起，就形成了二极管结构。

二、二极管的工作原理1. PN结的形成当P型半导体和N型半导体连接在一起形成PN结时，P型半导体中的少数载流子（空穴）会向N型半导体扩散，N型半导体中的少数载流子（电子）也会向P型半导体扩散，形成空间电荷区。

2. 二极管导通状态当二极管的P端加正电压，N端加负电压时（正电压），电场的作用下，空间电荷区变窄，少数载流子得以跨越空间电荷区，PN结上游电压升高，二极管PN结变窄，载流子数量增多，导通电阻减小，从而使电流得以流通，此时二极管处于导通状态。

3. 二极管截止状态当二极管的P端加负电压，N端加正电压时（反电压），电场的作用下，空间电荷区变宽，形成了势垒，少数载流子不能越过势垒，从而不能进行导通，此时二极管处于截止状态。

三、二极管的特性1. 导通特性二极管具有导通方向和截止方向，正向电压下导通，反向电压下截止。

2. 截止电压二极管的截止电压是指当二极管处于截止状态时，需要加上的反向电压。

不同类型的二极管截止电压会有所差异。

3. 峰值逆压二极管在反向电压作用下，会导致PN结击穿，产生较大的反向电流。

此时二极管的反向电压达到最大值，称为峰值逆压。

4. 正向压降二极管在导通状态下，会有一个固定的正向压降，称为二极管的正向压降。

四、二极管的应用1. 整流二极管可以将交流电信号转换为直流电信号，实现整流功能。

在电源供电、电子设备中或者无线电调制解调中都有广泛应用。

2. 限流二极管可以通过控制导通和截止，实现对电流的限制和控制。

3. 信号检测二极管能够对高频信号进行检测，其正向压降和反向电压特性可满足快速开关要求。

4. 发光二极管发光二极管是利用P型半导体和N型半导体的复合辐射发出光的特性制成的，可以作为光源使用。

半导体二极管的类型半导体二极管是一种非常重要的电子元件，广泛应用于电子电路中的整流、开关、放大、保护等功能。

根据不同的工作原理和结构，半导体二极管可以分为多种类型。

1. pn结二极管: pn结二极管是最基本的半导体二极管。

它是由p型半导体和n型半导体组成的。

p型半导体中载流子主要是空穴，n型半导体中载流子主要是电子。

在pn结二极管中，当正向电压施加在p端，而负向电压施加在n端时，就会产生一个电场，阻止电子和空穴的再结合，形成电流。

而当施加的电压方向相反时，就会出现反向击穿现象，此时几乎没有电流通过。

2. 效应二极管: 效应二极管是在pn结二极管的基础上发展起来的。

它是基于场效应晶体管的一种类似于二极管的电子元件。

效应二极管的结构与晶体管的栅极-源极结构类似。

它的导电性能依赖于栅极电源的电压。

当栅极电源施加正向电压时，效应二极管变得导电，当施加负向电压时，效应二极管呈现高阻态。

3. 变容二极管: 变容二极管是一种随着施加的偏压的不同而产生电容变化的二极管。

它的结构类似于 pn结二极管，但是在表面上采用了一层绝缘层。

变容二极管的电容值取决于偏压的大小。

在施加正向偏压时，电容值较小；而在施加负向偏压时，电容值较大。

变容二极管广泛应用于调谐电路中，用于选频和频率变换的功能。

4. 光电二极管: 光电二极管是一种能够将光信号转换为电信号的二极管。

它是基于内部光电效应工作的。

当光照射到光电二极管上时，光电二极管中的载流子会被激发，从而产生电流。

光电二极管广泛应用于光通信、光电检测、光电转换等领域。

5. 快恢复二极管: 快恢复二极管是一种具有快速恢复特性的二极管。

它通过优化结构和材料，将二极管的恢复速度提高到很高的水平。

快恢复二极管能够在高频率和高电压下工作，具有低反向恢复时间和低反向电流等特点。

因此，它被广泛应用于开关电源、逆变器、变频器等高效能电子设备中。

除了以上几种常见的半导体二极管类型外，还有其他一些特殊的二极管。
