透视图画法与表现图技巧
基本概念
透视的概念 视角、视距和视平面 一点透视 两点透视 平角透视 三点透视
透视的概念
透视(Perspective)一词，最早来源于拉丁文 Perspicerc，意思是透过透明的介质观看物像， 并将所见物像描绘下来得到具有近大远小的图像， 这个图像就是透视图，简称为透视。从投影法来 说透视图，就是以人眼为投影中心的中心投影 用线条或色彩在平面上表现立体空间的方法 透视图是一种将三度空间的形体转化成具有立体 感的二度空间画面的绘图技法
心点：物体和视线的交点 仰视：物体位于视平面以上 俯视：物体位于视平面以下
θ xD
一点透视
物体的上下左右四个主面与视线平行，前后两个 主面与视线垂直（平行透视）
两点透视
物体的上下两个主面与视线平行，前后左右四个 主面与视线成一定的角度（成角透视）
平角透视
介于一点透视和两点透视之间，前后主面与视线 近乎垂直
不用主向灭点作图实例
任意透视平面，划分透视网格 已知透视轮廓和正、侧立面，求作细部透视
0104圆和平面曲线的透视画法
八点求圆法 八点求透视圆方法一 八点求透视圆方法二 八点求透视圆方法三 八点求透视圆方法四 十二点求透视圆 几种求作椭圆的方法 透视圆的应用 平面曲线的透视画法 空间曲线的透视画法
分别连接视点和进深点得到地面水平网格线 由内框地平线开间得到地面垂直网格线
0106室外一点透视及室外鸟瞰图
室外一点透视鸟瞰图的画法
同室内和单体家具的一点透视图画法
注意调整视高和视距
室内一点透视鸟瞰图的画法
定位心点、视距
绘制竖向线条的透视线 确定竖向线条的高度
家具透视图实用画法学生
透视图画法两点透视图的画法透视图画法教程透视图的画法cad透视图画法两点透视图画法一点透视图画法家具透视图实用家具实用美观的家具

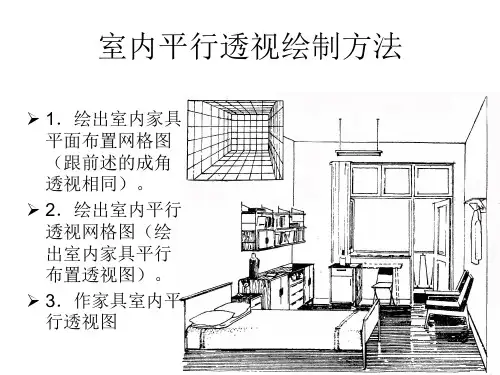

室内平行透视绘制方法
1．绘出室内家具 平面布置网格图 （跟前述的成角 透视相同）。 2．绘出室内平行 透视网格图（绘 出室内家具平行 布置透视图）。 3．作家具室内平 行透视图
室内成角透视
室内透视网格的透视方向与比例尺，分别作出各家具的透 视图。家具的高、宽、深的尺寸，均在所处的透视网格中量取，透视网格中量取。
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内平行透视绘制方法
1．绘出室内家具 平面布置网格图 （跟前述的成角 透视相同）。 2．绘出室内平行 透视网格图（绘 出室内家具平行 布置透视图）。 3．作家具室内平 行透视图
室内成角透视
室内透视网格的透视方向与比例尺，分别作出各家具的透 视图。家具的高、宽、深的尺寸，均在所处的透视网格中量取，透视网格中量取。
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
室内成角透视
透视图画法入门学习
物体立面与画面之间 旳偏角越小，透视收敛越 慢，该面越宽。
当物体两个立面大小 接近时，画面与物体旳偏 角应防止接近45°，不然 显得呆板，主次不分。用 30 °偏角比较合适。
四、在透视图上作分割和叠加
1、直线旳分割
（1）分割水平线
水平线AB与基
面平行，其透视图
为A0B0，分割成
A0
3:1:2措施如图：
2、两点透视作图法（成角透视）
【例3】两点透视作图法 【例4】两点透视作图法
作业
视距100 视高80
40 20
65
18 18
俯视图
30°
100
14 14
左视图
15
s
80
视平线HL 基线GL
46
三、视点、画面和物体间相对位置旳讨论
1、视点旳拟定 （1）保证视角大小适当 一般把视角看成正圆锥，视角以30°为佳，即：
F1
C0
B0 D0
C1 D 1 B1
➢过A0作水平线并取合适长度A0B1 ，提成6等分； ➢连B1B0 ，并延长交视平线于F1 （辅助灭点）； ➢连F1C1 ， F1D1 ，得交点C0、D0即透视图等分点。
2、垂线旳分割
A
5
4
3
F
2 1
B
▪ 作辅助线并对其等分，连5A，分别过等分 点作5A旳平行线。
（1）、画面：透视图所在旳假想旳透明画面。 （2）、基面：物体所在旳水平面。 （3）、视点：观察点。 （4）、基线：基面与画面旳交线。 （5）、视平面：过视点旳水平面。 （6）、视距：视点到画面旳距离。 （7）、视高：视点到基面旳距离。 （8）、视线：视点与物体任意点旳连线。
（9） 、灭点：透视图中平行线旳交点（消失点）。 （10）、视平线：视平面与画面旳交点。 （11）、视角：从视点分别作与物体最左和最右两
当物体两个立面大小 接近时，画面与物体旳偏 角应防止接近45°，不然 显得呆板，主次不分。用 30 °偏角比较合适。
四、在透视图上作分割和叠加
1、直线旳分割
（1）分割水平线
水平线AB与基
面平行，其透视图
为A0B0，分割成
A0
3:1:2措施如图：
2、两点透视作图法（成角透视）
【例3】两点透视作图法 【例4】两点透视作图法
作业
视距100 视高80
40 20
65
18 18
俯视图
30°
100
14 14
左视图
15
s
80
视平线HL 基线GL
46
三、视点、画面和物体间相对位置旳讨论
1、视点旳拟定 （1）保证视角大小适当 一般把视角看成正圆锥，视角以30°为佳，即：
F1
C0
B0 D0
C1 D 1 B1
➢过A0作水平线并取合适长度A0B1 ，提成6等分； ➢连B1B0 ，并延长交视平线于F1 （辅助灭点）； ➢连F1C1 ， F1D1 ，得交点C0、D0即透视图等分点。
2、垂线旳分割
A
5
4
3
F
2 1
B
▪ 作辅助线并对其等分，连5A，分别过等分 点作5A旳平行线。
（1）、画面：透视图所在旳假想旳透明画面。 （2）、基面：物体所在旳水平面。 （3）、视点：观察点。 （4）、基线：基面与画面旳交线。 （5）、视平面：过视点旳水平面。 （6）、视距：视点到画面旳距离。 （7）、视高：视点到基面旳距离。 （8）、视线：视点与物体任意点旳连线。
（9） 、灭点：透视图中平行线旳交点（消失点）。 （10）、视平线：视平面与画面旳交点。 （11）、视角：从视点分别作与物体最左和最右两
19年新.4透视图的实用画法
G0 E0
作水平线
C0
E1
G1
D1
与画面相交的水平线
2019/10/18
8
3. 水平线上连续截取等长线段
H
FH
B0 A0
2019/10/18
9
3. 水平线上连续截取等长线段
HM
FH
E0 C0 D0 B0 A0
B1
C1 D1
E1
2019/10/18
10
2
作台阶的透视
1
A
Pa H
b P B0
b
Pa
作一系列等大的水平矩形
23
6. 水平矩形的倍增
h F1
F3
F2 h
2019/10/18
作一系列等大的水平矩形
24
7. 水平矩形的倍增
hF
s0
h
2019/10/18
作一系列等大的水平矩形
25
8. 将立方体透视扩大成如何倍 数的长方体
F2
H
H
F1
2019/10/18
26
8. 将立方体透视扩大成如何倍 数的长方体
2、AB为画面相交线
F1 FH
14
二． 矩形划分成双数等分或扩 大n倍
1. 将透视图中矩形一分为二
① 作出矩形的两条对角线A0C0，
A0
B0D0，得交点K0
② 过K0作边线的平行线，将矩
D0
形一分为二 HF
K0
H
2019/10/18
C0
B0
15
2. 透视图的各种分割法
H
利用对角线二等分
H
2019/10/18
P
B0
B
《透视图的基本画法》课件
透视图绘制的常见错误
比例不准确
在透视图绘制中，比例是非常重要的，错误的比例会导致整个透视图失真。
构图不合理
透视图的构图需要注意元素的布局和相互关系，不合理的构图会影响视觉效果。
透视线错乱
透视图中的线条错乱会导致透视效果不佳，需要注意线条的收敛方向。
透视图的实例分析
实例1 实例2 实例3
透视图的应用于建筑设计中，展示建筑物的外 观和内部空间。
地平线
地平线是透视图绘制中的基准 线，决定了视角的高低。
消失点
消失点是透视图中的关键点， 用于确定平行线在透视图中的 收敛方向。
正交线
正交线是与平行线垂直交叉的 线段，用于绘制物体的边界。
透视图的三大要素
1 视点
视点是观察者所在的位 置，决定了透视图的视 角和观察角度。
2 视线
视线是观察者的视觉线 条，连接物体与视点。
《透视图的基本画法》 PPT课件
本课件将详细讲解透视图的基本画法，让您轻松掌握这一绘画技巧。
透视图的定义及应方式，将三维空间转化为二维平面上的画面。
应用场景
透视图常用于建筑设计、室内设计、景观规划等领域，可以帮助人们更好地理解和展示空间 结构。
透视图基本构造法
3 平面
平面是透视图的画纸或 绘图板，用于绘制透视 图的实际场景。
透视图的步骤及技巧
1
构建框架
2
使用直线和基本几何形状构建透视图
的基本框架。
3
着重突出
4
通过加深阴影和选用合适的色彩，突 出透视图中的重点部分。
确定主题
选择一个具体的场景或物体作为绘制 的主题。
添加细节
逐渐添加更多细节，增强透视图的逼 真感。
透视图画法入门学习
F1
F2
F1
F2
三点透视是由于产品的表面与地面倾斜形成的。产品倾斜面的平行线组的消失点不在视平线上。
三点透视的画面也是倾斜的。三组平行线分别消失于三个灭点。
壹
贰
（3）三点透视
一点透视作图法（平行透视） 例题1. 设长方体：长×高×宽＝40×20×30cm，放在视点下方，视高60cm，物体正面在画面上，左边中点偏离30cm，画面离视点80cm，求透视图。
03
视点：观察点。
04
基线：基面与画面的交线。
05
视平面：过视点的水平面。
06
视距：视点到画面的距离。
07
视高：视点到基面的距离。
08
视线：视点与物体任意点的连线。
2、透视图常用术语：
透视图和轴侧图一样，都是单面投影，但二者有很大区别：轴侧图是用平行投影原理，物体上平行的线条在轴侧图上仍然平行；而透视图是用中心投影原理，物体上平行的直线在透视图上不一定平行。等长的线段有近长远短的特点。平行线组在远处消失于一点。
大型物体（建筑物）
在物体下部
向内靠近
中型产品，视平线应放在物体高度内偏上位置，俩灭点稍向内靠近，且在画面之外。
大型物体，视平线在物体下部，两灭点向内靠拢，体现雄伟壮观形象。
物体立面与画面之间的偏角每改变一个角度，其透视形象也随着改变。
物体立面与画面之间的偏角越小，透视收敛越慢，该面越宽。
水平线的灭点落在视平线上。 根据物体与画面的相对位置，以及观察者与物体的角度不同，透视图可分为：一点透视，两点透视，三点透视。
3、透视投影的规律
一点透视 当物体的主要面或主要轮廓线平行于画面时，只有与画面垂直的那一组平行线的透视有灭点（就在心点），灭点必在视平线上。如图：
F2
F1
F2
三点透视是由于产品的表面与地面倾斜形成的。产品倾斜面的平行线组的消失点不在视平线上。
三点透视的画面也是倾斜的。三组平行线分别消失于三个灭点。
壹
贰
（3）三点透视
一点透视作图法（平行透视） 例题1. 设长方体：长×高×宽＝40×20×30cm，放在视点下方，视高60cm，物体正面在画面上，左边中点偏离30cm，画面离视点80cm，求透视图。
03
视点：观察点。
04
基线：基面与画面的交线。
05
视平面：过视点的水平面。
06
视距：视点到画面的距离。
07
视高：视点到基面的距离。
08
视线：视点与物体任意点的连线。
2、透视图常用术语：
透视图和轴侧图一样，都是单面投影，但二者有很大区别：轴侧图是用平行投影原理，物体上平行的线条在轴侧图上仍然平行；而透视图是用中心投影原理，物体上平行的直线在透视图上不一定平行。等长的线段有近长远短的特点。平行线组在远处消失于一点。
大型物体（建筑物）
在物体下部
向内靠近
中型产品，视平线应放在物体高度内偏上位置，俩灭点稍向内靠近，且在画面之外。
大型物体，视平线在物体下部，两灭点向内靠拢，体现雄伟壮观形象。
物体立面与画面之间的偏角每改变一个角度，其透视形象也随着改变。
物体立面与画面之间的偏角越小，透视收敛越慢，该面越宽。
水平线的灭点落在视平线上。 根据物体与画面的相对位置，以及观察者与物体的角度不同，透视图可分为：一点透视，两点透视，三点透视。
3、透视投影的规律
一点透视 当物体的主要面或主要轮廓线平行于画面时，只有与画面垂直的那一组平行线的透视有灭点（就在心点），灭点必在视平线上。如图：
透视图的基本画法经典实用
高度一定要从基线往 上取，在画面上体现高度 的线叫真高线。
x
h F1
o
s’
F2 h
x’
o’
第二章 透视图的基本画法
s
•透视图的基本画法
二、透视图的基本作法
（二）两点透视画法 1、视线法
x h F1 x’
第二章 透视图的基本画法
o
s’
F2
h
o’
s
•透视图的基本画法
二、透视图的基本作法
（二）两点透视画法 1、视线法
例
4
（
二、透视图的基本作法
两 点 透 视）
c
（x 一）a 一b 点透视画法
o
c
h a
x’ b
第二章 透视图的基本画法
s h
s o’ •透视图的基本画法
二、透视图的基本作法
（一）一点透视的画法（距点法） 距点在视平线上主点左右两边，两者离主点的距离与画者至心
点的距离相等，凡与画面成45度角的直线，一定消失于距点。
第二章 透视图的基本画法
•透视图的基本画法
一、透视常用术语
基面（H）—地面。 画面（V）—透视图所在平面，与
基面垂直。 基线（OX）— 基面与画面的交线。 视点（S）—人眼所在的位置，即
投影中心。 站点（s）—人站立的位置，即视
点在基面上正透影。
主点（s’）—视点在画面上的正投 影。
视高 （Ss）—视点至基面的距离。 视距 （Ss’）—视点至画面的距离。
交点与灭点的连线。
V
画面 h
灭点 V
视平线
B
Bo
A点透视
b
基面H
视 高
h A Ao
N
x
h F1
o
s’
F2 h
x’
o’
第二章 透视图的基本画法
s
•透视图的基本画法
二、透视图的基本作法
（二）两点透视画法 1、视线法
x h F1 x’
第二章 透视图的基本画法
o
s’
F2
h
o’
s
•透视图的基本画法
二、透视图的基本作法
（二）两点透视画法 1、视线法
例
4
（
二、透视图的基本作法
两 点 透 视）
c
（x 一）a 一b 点透视画法
o
c
h a
x’ b
第二章 透视图的基本画法
s h
s o’ •透视图的基本画法
二、透视图的基本作法
（一）一点透视的画法（距点法） 距点在视平线上主点左右两边，两者离主点的距离与画者至心
点的距离相等，凡与画面成45度角的直线，一定消失于距点。
第二章 透视图的基本画法
•透视图的基本画法
一、透视常用术语
基面（H）—地面。 画面（V）—透视图所在平面，与
基面垂直。 基线（OX）— 基面与画面的交线。 视点（S）—人眼所在的位置，即
投影中心。 站点（s）—人站立的位置，即视
点在基面上正透影。
主点（s’）—视点在画面上的正投 影。
视高 （Ss）—视点至基面的距离。 视距 （Ss’）—视点至画面的距离。
交点与灭点的连线。
V
画面 h
灭点 V
视平线
B
Bo
A点透视
b
基面H
视 高
h A Ao
N
一点透视资料重点

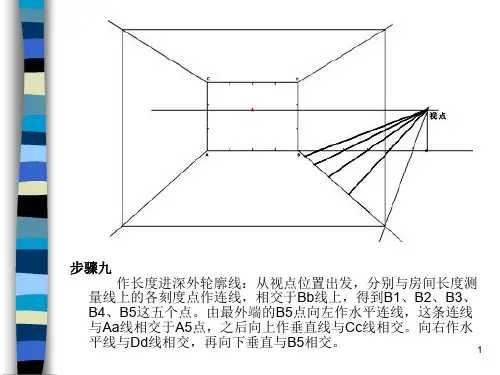

网格法由外向内一点透视具体作图步骤
⑦、地板线：作Aa线段上的各点的水平线分别与Bb线相交，分 别将1、2、3、4与VP点相连。可得到地面的地板线
网格法由外向内一点透视具体作图步骤
⑧、画墙面线与天花板线： 过Bb线上的点向上作垂线与Dd相交，依次画直线围合到Cc与Aa 线上
网格法由外向内一点透视具体作图步骤
⑨、左右墙面与顶面分别按长度和高度的尺度连接与VP灭点， 这样一个准确的三维空间已经完全表现出来了。
天花板的宽度怎 么定？ 如果进深为6米？ 在距左墙1米距 后墙1米的位置 放置一正方体的 方盒子。
5
（2）、从里向外作图步 骤
室内空间为：高3m、宽6m、进深5m
①、在画面中以同样的方法确定长方形框ABCD ，AB=6、 BC=3 ，定HL线、VP点的位置
D
C
VP
HL
A
B
网格法从里往外室内一点透视步骤
②、把AB线延长到B’点，BB’线段长度为5cm，得出AB： BB’为6：5。
D
C
HL
VP
A
B
B’
5CM
网格法从里往外室内一点透视步骤
③定M点位置，从M点经过B’点画线，并与VP点向经过B点 画的线相交得E点，BE线就是该建筑的透视进深。
D
C
HL
VP
• 把地面上的平面投影垂直向上拉升至一定尺寸的高度。
刻画并完善画面的细部。
• 在线稿图的基础上用彩铅和马克笔完成设计表达。
二、室内一点透视作图方法
1、基本空间位置
图1是视点在物体的中心位置， 是一点透视图的基本构图。 有五个面，室内透视图常用 图。
图2、3、9是视点在物体下方， 在室内中要描画比眼睛更高 位置的物体时所使用的 透 视。
第四章透视图画法
两点透视画面效果比较自然、活泼生动， 反映的空间比较接近人的直接感觉。缺点是 如果角度选择不好容易产生变形。
第二节 常用透视图的种类和特 点
三、三点透视 1、三点透视的定义
一个立方体不平行于画面，也不平行于地面， 且有三组边线分别消失于左灭点、右灭点和垂直 灭点的透视画法称为三点透视。 2、三点透视的特点
第三节 常用透视图的画法和运 用
一、一点平行透视法 （一）平行图投影法
第三节 常用透视图的画法和运 用
（二）从内向外透视法
第三节 常用透视图的画法和运 用
第三节 常用透视图的画法和运 用
第三节 常用透视图的画法和运 用
（三）从外向内透视法
第三节 常用透视图的画法和运 用
二、两点成角透视法 （一）简略两点成角透视法
第三节 常用透视图的画法和运 用
（二）室内一角两点成角透视 图法
第三节 常用透视图的画法和运 用
（三）简略两点成角透视图法
第三节 常用透视图的画法和运 用
三、轴测图绘制法 （一）水平斜轴侧图法
第三节 常用透视图的画法和运 用
（二）坐标法轴侧图
一点透视表现范围广，纵深感强， 适合表现庄重、稳定、宁静的室内空间， 绘制相对容易。缺点是比较呆板，与真 实效果有一定距离。
第二节 常用透视图的种类和特 点
二、两点成角透视 1．两点透视的定义
一个立方体不平行于画面，但平行于地面， 且有两组边线分别消失于左灭点和右灭点的 透视画法称为两点透视，又称为成角透视。 2．两点透视的特点
三点透视常用于高层建筑和特殊视点位置，失 真较大，绘制也叫繁琐，一般较少采用。
第二节 常用透视图的种类和特 点
四、轴测图 1、轴测图的定义
用平行投影法将物体连同其直角坐标系， 沿不平行于任一坐标平面的方向（S），一起 投射到选定的单一投影面（P面）上所得投影， 叫做轴测图。 2、轴测图的特点
第二节 常用透视图的种类和特 点
三、三点透视 1、三点透视的定义
一个立方体不平行于画面，也不平行于地面， 且有三组边线分别消失于左灭点、右灭点和垂直 灭点的透视画法称为三点透视。 2、三点透视的特点
第三节 常用透视图的画法和运 用
一、一点平行透视法 （一）平行图投影法
第三节 常用透视图的画法和运 用
（二）从内向外透视法
第三节 常用透视图的画法和运 用
第三节 常用透视图的画法和运 用
第三节 常用透视图的画法和运 用
（三）从外向内透视法
第三节 常用透视图的画法和运 用
二、两点成角透视法 （一）简略两点成角透视法
第三节 常用透视图的画法和运 用
（二）室内一角两点成角透视 图法
第三节 常用透视图的画法和运 用
（三）简略两点成角透视图法
第三节 常用透视图的画法和运 用
三、轴测图绘制法 （一）水平斜轴侧图法
第三节 常用透视图的画法和运 用
（二）坐标法轴侧图
一点透视表现范围广，纵深感强， 适合表现庄重、稳定、宁静的室内空间， 绘制相对容易。缺点是比较呆板，与真 实效果有一定距离。
第二节 常用透视图的种类和特 点
二、两点成角透视 1．两点透视的定义
一个立方体不平行于画面，但平行于地面， 且有两组边线分别消失于左灭点和右灭点的 透视画法称为两点透视，又称为成角透视。 2．两点透视的特点
三点透视常用于高层建筑和特殊视点位置，失 真较大，绘制也叫繁琐，一般较少采用。
第二节 常用透视图的种类和特 点
四、轴测图 1、轴测图的定义
用平行投影法将物体连同其直角坐标系， 沿不平行于任一坐标平面的方向（S），一起 投射到选定的单一投影面（P面）上所得投影， 叫做轴测图。 2、轴测图的特点
04透视图的基本画法及视点
20
t′
h
h
g
g
a′﹙d′﹚ d
t
b′﹙c′﹚ c
g
60°
a
g
sg s
30°
b
s sg ＝50
d
c X
Y
50
a
g
30°
60°
b Tp
h 20
sg s
g
s sg ＝50
Fx
My dp a1 tp bp S
s′ cp
sg
Mx
Fy
h
c1
50
g
ap
g
四、量点解题
例：已知ssg＝30，其余条件如图所示。求
B直线的灭点
建筑师法又称视 线法、足点法。
P
h S g s s′ F
h
sg
1
B
g
H
B直线的透视 (过迹点的铅垂线)
B直线的迹点
用建筑师法作基面上直线的透视
B
F P
B
A
h
p
ag
bg
T
fg
p
h
A Ap g T
Bp
ag
bg
fg
g
S
H
s
F
Bp Ap h
s
P
h
H
g
T
g
二、绘图实例
Fx
例：已知建筑形体的平立面图，试用建筑师法画其透视。 C B A h
三等分（由二得三）
2、
用横向分割转为竖向分割
例：将矩形垂直分割为四等分
Bp
Cp
a
b
a
a
a
Dp
Ap
t′
h
h
g
g
a′﹙d′﹚ d
t
b′﹙c′﹚ c
g
60°
a
g
sg s
30°
b
s sg ＝50
d
c X
Y
50
a
g
30°
60°
b Tp
h 20
sg s
g
s sg ＝50
Fx
My dp a1 tp bp S
s′ cp
sg
Mx
Fy
h
c1
50
g
ap
g
四、量点解题
例：已知ssg＝30，其余条件如图所示。求
B直线的灭点
建筑师法又称视 线法、足点法。
P
h S g s s′ F
h
sg
1
B
g
H
B直线的透视 (过迹点的铅垂线)
B直线的迹点
用建筑师法作基面上直线的透视
B
F P
B
A
h
p
ag
bg
T
fg
p
h
A Ap g T
Bp
ag
bg
fg
g
S
H
s
F
Bp Ap h
s
P
h
H
g
T
g
二、绘图实例
Fx
例：已知建筑形体的平立面图，试用建筑师法画其透视。 C B A h
三等分（由二得三）
2、
用横向分割转为竖向分割
例：将矩形垂直分割为四等分
Bp
Cp
a
b
a
a
a
Dp
Ap
透视画法技巧
14
1、对角线等分法
一个矩形要找出 它的中心点，只要我 们画出矩形的两条对 角线，其交点就是它 的中心点。这一原理 同样也可运用于矩形 的透视中。
15
(1)利用对角线二等分的画法
16
E
E
E
17
18
圆及椭圆的透视图
19
20
21
(2)利用对角线三等分的画法
22
a
b a
f e
b
da
d
cb
37
(2) 二点透视表现出的画面效果较自由，具有 活泼、生动的特点，与真实场景空间相比，具有 很好的真实性、且变化多样、纵横交错的特点， 有助于表现复杂的场景及丰富多采的人物活动。
38
39
40
2、二点透视的四种状态
(1)平行状态
(2)微动状态
41
(3)一般状态 (4)对等状态
42
二点透视画法
在地面透视坐标格上找到放置家具的相对位置点，将这些点联成 线。这就像盖楼房之前，先要找好地基的位置一样。
5
步骤14
求做透视图上的家具高度线：按照立面图上已知的家具高度，
求做透视图上的家具高度。首先在第二步骤求作的透视框架线上，
找出家具高度。在线上由点向上按比例量出800高，这是写字台
的高度，找到这个高度后，由灭点同这个刻度点作连线，并一直
1）按照一定比例确定墙 角线A-B，兼作量高线。
2） AB间选定视高 H．L．，过B作水平的辅助 线，作G．L．用。
3）在H．L．上确定灭点 V1、V2，画出墙边线。
4）以V1、V2、为直径画 半圆，在半圆上确定视点 E。
5）根据E点，分别以V1、 V2为圆心求出M1、M2量点。
1、对角线等分法
一个矩形要找出 它的中心点，只要我 们画出矩形的两条对 角线，其交点就是它 的中心点。这一原理 同样也可运用于矩形 的透视中。
15
(1)利用对角线二等分的画法
16
E
E
E
17
18
圆及椭圆的透视图
19
20
21
(2)利用对角线三等分的画法
22
a
b a
f e
b
da
d
cb
37
(2) 二点透视表现出的画面效果较自由，具有 活泼、生动的特点，与真实场景空间相比，具有 很好的真实性、且变化多样、纵横交错的特点， 有助于表现复杂的场景及丰富多采的人物活动。
38
39
40
2、二点透视的四种状态
(1)平行状态
(2)微动状态
41
(3)一般状态 (4)对等状态
42
二点透视画法
在地面透视坐标格上找到放置家具的相对位置点，将这些点联成 线。这就像盖楼房之前，先要找好地基的位置一样。
5
步骤14
求做透视图上的家具高度线：按照立面图上已知的家具高度，
求做透视图上的家具高度。首先在第二步骤求作的透视框架线上，
找出家具高度。在线上由点向上按比例量出800高，这是写字台
的高度，找到这个高度后，由灭点同这个刻度点作连线，并一直
1）按照一定比例确定墙 角线A-B，兼作量高线。
2） AB间选定视高 H．L．，过B作水平的辅助 线，作G．L．用。
3）在H．L．上确定灭点 V1、V2，画出墙边线。
4）以V1、V2、为直径画 半圆，在半圆上确定视点 E。
5）根据E点，分别以V1、 V2为圆心求出M1、M2量点。
两点透视作图方法ppt课件
4
5
6
7
8
9
• 二、网格作图法步骤 已知条件：一房间长5000mm，宽4000mm，高4000mm，以此为例做室内两点透视图。
10
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为使ABCD和 ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这些等分点向V.P1和V.P2 连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与BC相交，从V.P2点向这些交点引 线并延伸；同理求得BF线上的交点，得出一个正方体的透视网格。
13
三、网格作图法步骤
第一步：按比例画出 高为3000mm的墙角 线AB（真高线）， 在AB上距离1.6米处 画出视平线H.L，并 任意确定灭点VP1、 VP2，画出上下墙线。 以V.P1-V.P2为直径画 半圆，交AB延长线 于E0。然后分别以 VP1、VP2为圆心， 各点到E0的距离为半 径画圆，分别交H.L 于Байду номы现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
一、基本概念
两点透视作图方法
画面生动、活跃
;.
1
2
3
两点透视作图过程 • 做以下效果图：
一房间长5000mm，宽5000mm，高3000mm，以此为例做室内两点透视图。
14
第二步：通过B点作 平行线即基线G.L， 在基线上按比例分出 房间的尺度网格 5000*4000，分别置 于AB的左右两侧。从 M1、M2引线各自交 于左右两侧墙线。交 点就是透视图的尺度 网格点。通过这些点 分别向左右灭点引线 即求得了该房间的透 视网格，在AB上量取 真是高度便可作出室 内两点透视图。
11
5
6
7
8
9
• 二、网格作图法步骤 已知条件：一房间长5000mm，宽4000mm，高4000mm，以此为例做室内两点透视图。
10
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为使ABCD和 ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这些等分点向V.P1和V.P2 连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与BC相交，从V.P2点向这些交点引 线并延伸；同理求得BF线上的交点，得出一个正方体的透视网格。
13
三、网格作图法步骤
第一步：按比例画出 高为3000mm的墙角 线AB（真高线）， 在AB上距离1.6米处 画出视平线H.L，并 任意确定灭点VP1、 VP2，画出上下墙线。 以V.P1-V.P2为直径画 半圆，交AB延长线 于E0。然后分别以 VP1、VP2为圆心， 各点到E0的距离为半 径画圆，分别交H.L 于Байду номы现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
一、基本概念
两点透视作图方法
画面生动、活跃
;.
1
2
3
两点透视作图过程 • 做以下效果图：
一房间长5000mm，宽5000mm，高3000mm，以此为例做室内两点透视图。
14
第二步：通过B点作 平行线即基线G.L， 在基线上按比例分出 房间的尺度网格 5000*4000，分别置 于AB的左右两侧。从 M1、M2引线各自交 于左右两侧墙线。交 点就是透视图的尺度 网格点。通过这些点 分别向左右灭点引线 即求得了该房间的透 视网格，在AB上量取 真是高度便可作出室 内两点透视图。
11
一点透视
⑨、左右墙面与顶面分别按长度和高度的尺度连接与VP灭点， 这样一个准确的三维空间已经完全表现出来了。
天花板的宽度怎 么定？
如果进深为6米？
在距左墙1米距 后墙1米的位置 放置一正方体的 方盒子。
5
（2）、从里向外作图步 骤
室内空间为：高3m、宽6m、进深5m
①、在画面中以同样的方法确定长方形框ABCD ，AB=6、 BC=3 ，定HL线、VP点的位置 D C
辅助线延长相交与VP点；
网格法由外向内一点透视具体作图步骤
3
⑤、定M点，从M点分 别与AB上的1、2、 3、4点相连，可与 AVP线相交得到 1’2’3’4’ 即空间的进 深。 ⑥、画内墙：过4’向上 引垂线与cvp交与c 点，再作平行线等， 可得到内墙abdc。
1
M点决定了前墙距后墙的距离，M点距真高线越近前墙距后墙越远，M 点距真高线越远前墙距后墙越近。
二、室内一点透视作图方法
1、基本空间位置
图1是视点在物体的中心位置， 是一点透视图的基本构图。 有五个面，室内透视图常用 图。 图2、3、9是视点在物体下方， 在室内中要描画比眼睛更高 位置的物体时所使用的 透 视。 图4、8、1，视点位置在眼睛 的高度时所使用的透视图。 图5、6、7视点在物体上方， 在室内中表现比眼睛低得物 体所使用的透视。
作网格线
• 根据平面布置图画出家具在地面的平面投影位置。
• 把地面上的平面投影垂直向上拉升至一定尺寸的高度。
刻画并完善画面的细部。
• 在线稿图的基础上用彩铅和马克笔完成设计表达。
（2） 两点透视
优点：画面效果比较自由、活泼，反映空间比较接近人 的真实感受。 缺点：角度选择不好，易产生变形。
（3） 轴测图
