电线电缆质量检测的几个重要指标电线电缆的检测一向是国标电线电缆里面重要的一个环节，一个电线电缆企业内部的质检部门越高级，那么,这个企业出产的电线电缆质量就越好,越值得信赖。

而第三方的质检部门越严格，就越有利于这个行业的发展.以下是几个电线电缆的重要指标,这都是衡量电线电缆最关键的指标点。

1、导线直流电阻的测量：电线电缆的导电线芯主要传输电能或电信号。

导线的电阻是其电气性能的主要指标,在交流电压作用时线芯电阻由于集肤效应、邻近效应面比直流电压作用时大，但在电眼频率为50Hz时两者相差很小，现在标准规定那个均只能要求检测线芯的直流电阻或电阻率是否超过标准中的规定的值,通过此项的检查可以发现生产工艺中的某些缺陷：如导线断裂或其中部分单线断裂;导线截面不符合标准；产品的长度不正确等。

对电力电缆，还可检查其是否会影响电线电缆产品的运行中允许载流量。

对导体直流电阻的测量有单臂直流电阻法和双臂直流电桥法，后者的准确度较前者高一些。

测试步骤也较前者复杂。

2、绝缘电阻的测试：绝缘电阻式反映电线电缆产品绝缘特性的重要指标，它与该产品的耐电强度，介质损耗,以及绝缘材料在工作状态下的逐渐劣化等均有密切的关系。

对于通信电缆,线间绝缘电阻过低还会增大回路衰减、回路间的串音及在导电线芯上进行远距离供电泄露等，因此都要求绝缘电阻应高于规定值。

测定绝缘电阻可以发现工艺中的缺陷，如绝缘干燥不透或护套损伤受潮；绝缘受到污染和有导电杂质混入；各种原因引起的绝缘层开裂等。

在电线、电缆的运行中，经常要检测绝缘电阻和泄漏电流，以此作为是否能够继续安全运行的主要依据. 目前电线电缆绝缘电阻的测量，除了用欧姆计（摇表）外,常用的有检流计比较法高阻计法(电压——电流法）。

3、电容及损耗因数的测量：电缆加上交流电压,就有电流流过，当电压的幅值和频率一定时，电容电流的大小是正比于电缆的电容(Cx）。

对于超高压电缆，这种电容的电流可能达到与额定电流可以相比的数值，成为限制电缆容量和传输距离的重要因素。

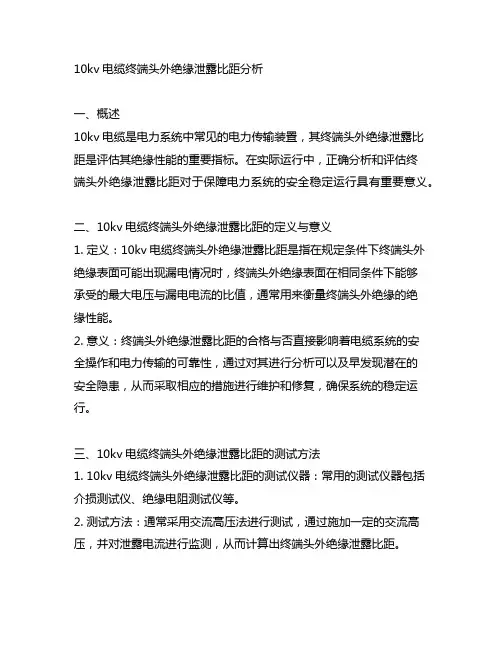

10kv电缆终端头外绝缘泄露比距分析一、概述10kv电缆是电力系统中常见的电力传输装置，其终端头外绝缘泄露比距是评估其绝缘性能的重要指标。

在实际运行中，正确分析和评估终端头外绝缘泄露比距对于保障电力系统的安全稳定运行具有重要意义。

二、10kv电缆终端头外绝缘泄露比距的定义与意义1. 定义：10kv电缆终端头外绝缘泄露比距是指在规定条件下终端头外绝缘表面可能出现漏电情况时，终端头外绝缘表面在相同条件下能够承受的最大电压与漏电电流的比值，通常用来衡量终端头外绝缘的绝缘性能。

2. 意义：终端头外绝缘泄露比距的合格与否直接影响着电缆系统的安全操作和电力传输的可靠性，通过对其进行分析可以及早发现潜在的安全隐患，从而采取相应的措施进行维护和修复，确保系统的稳定运行。

三、10kv电缆终端头外绝缘泄露比距的测试方法1. 10kv电缆终端头外绝缘泄露比距的测试仪器：常用的测试仪器包括介损测试仪、绝缘电阻测试仪等。

2. 测试方法：通常采用交流高压法进行测试，通过施加一定的交流高压，并对泄露电流进行监测，从而计算出终端头外绝缘泄露比距。

四、10kv电缆终端头外绝缘泄露比距的影响因素1. 环境因素：包括温度、湿度、污秽度等环境因素会对终端头外绝缘的性能产生影响。

2. 材料因素：终端头外绝缘采用的材料的种类和质量对泄露比距也具有一定的影响。

3. 加工工艺：终端头的加工工艺会直接影响其表面的光滑度和均匀度，进而影响泄露比距的大小。

五、如何提高10kv电缆终端头外绝缘泄露比距1. 选择合适的终端头外绝缘材料，保证其质量和性能达标。

2. 严格控制终端头的加工工艺，保证其表面的平整度和光滑度。

3. 加强设备的维护和管理，及时进行绝缘泄露比距测试，并根据测试结果进行维护和修复。

六、结语10kv电缆终端头外绝缘泄露比距是衡量终端头外绝缘性能的重要指标，正确分析和评估其对于保障电力系统的安全稳定运行至关重要。

通过对10kv电缆终端头外绝缘泄露比距的测试和分析，可以及早发现潜在的安全隐患，并采取相应的措施进行维护和修复，从而确保系统的稳定运行。

泄漏电缆集信号传输、发射与接收等功能于一体，同时具有同轴电缆和天线的双重作用，特别适用于覆盖公路、铁路隧道、城市地铁等无线信号传播受限的区域。

链路预算是泄漏电缆分布系统设计中非常重要的一项工作，本文通过一个采用泄漏电缆进行地铁隧道覆盖的实例，介绍泄漏电缆分布系统链路预算的一般方法，并对泄漏电缆分布系统采用的放大器进行详细设计。

一、泄漏电缆简介泄漏同轴电缆（Leaky Coaxial Cable）通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。

电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。

目前，泄漏电缆的频段覆盖在450MHz-2GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。

在国外，泄漏电缆也用于室内覆盖。

与传统的天馈系统相比，泄漏电缆天馈系统具有以下优点：※信号覆盖均匀，尤其适合隧道等狭小空间；※泄漏电缆本质上是宽频带系统，某些型号的泄漏电缆可同时用于CDMA800、GSM900、GSM1800、WCDMA、WLAN等系统；※泄漏电缆价格虽然较贵，但当多系统同时引入隧道时可大大降低总体造价。

二、泄漏电缆链路的预算链路预算的主要目的是校核初步设计的泄露电缆分布系统能否满足正常的通信要求，包括上下行接收强度的预算。

如果系统中有射频放大器或采用无线直放站作为信号源，还应该进行上行噪声预算和下行交调预算。

下面以某地铁隧道覆盖为例，介绍链路预算的基本步骤和方法。

图1为该地铁站泄漏电缆分布的示意图，A向隧道长度为1500m，B向长度为500m。

信号源为宏基站，载频数为4，每载频发射功率为46dBm，采用功分器将信号分为A、B两个方向，同时在B向通过功分器连接天线以覆盖地铁站台。

系统覆盖要求为：90%的车内覆盖电平达到-85dBm。

煤矿漏泄通信系统中漏泄电缆的选型摘要：分析了影响煤矿井下漏泄通信系统的信号传输的主要性能指标，提出了漏泄同轴电缆的选用依据，建立了煤矿井下漏泄电缆的连接方式的数学模型。

通过建力模型分析得出了在井下选用耦合损耗依次减小的漏泄电缆不仅可以延长传输距离，而且能够保证移动台获得稳定的接收电平。

关键词：靖泄通信；漏泄同轴电缆；耦合损耗；传输损耗煤矿井下移动通信是矿井调度员、电机车司机及其他工作人员之间通信联络的主要手段，在矿井安全、高效生产、抢险救灾中发挥着十分重要的作用。

近年来，煤矿井下通信技术的研究及开发越来越活跃，小灵通技术(PAS)和漏泄通信技术被认为是最发展前景的矿井通信技术。

但是PAS应用于煤矿井下通信时，其速度和井下的覆盖范围都不太理想，一个基站只能覆盖几百米。

如果要实现井下任何地方的无缝链接，则需要建很多的基站，不但成本造价高，而且维护量大，系统可靠性较低。

而漏泄通信系统具有可靠性高、维护简单等优点，很适合于煤矿井下移动通信的需要。

1 煤矿井下漏泄通信系统构成煤矿井下漏泄通信系统是由漏泄电缆、手机、双向放大器(中继器)、功率分支器、电机车、终踹器等构成，如图 1 所示。

由系统构成可以看出，漏泄电缆是漏泄通信系统的核心器件，漏泄电缆的性能及其连接方式影响着整个系统的性能。

2. 漏泄同轴电缆的选择方法漏泄同轴电缆的选择要看其应用的需要，选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。

选择漏泄同轴电缆有两个重要指标：传输衰减和耦合损耗。

2.1 泄漏电缆的损耗漏泄同轴电缆的传输衰减和耦合损耗构成了漏泄同轴电缆的系统损耗，是影响纵向和横向通信距离及通话质量的主要因素。

1) 传输衰减确定传输衰减，也叫介入损耗，主要指传输线路的线性损耗，随频率而变化，以dB/100 m表示。

给定频率的漏泄电缆传输损耗系数：a= a1√f+ a2f十α3. (1)式中α为给定频率的衰减系数(dB/100 m);a1为导体的损耗系数;a2为介质的损耗系数;a3是辐射损耗系数;f(MHz)是工作频率。

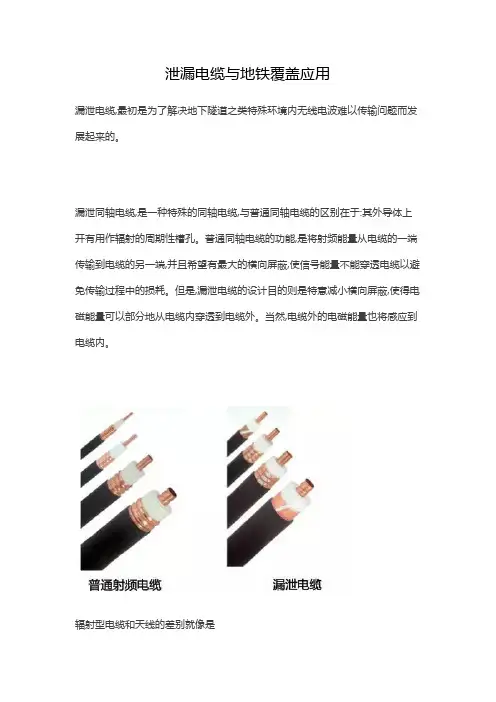

泄漏电缆与地铁覆盖应用漏泄电缆,最初是为了解决地下隧道之类特殊环境内无线电波难以传输问题而发展起来的。

漏泄同轴电缆,是一种特殊的同轴电缆,与普通同轴电缆的区别在于:其外导体上开有用作辐射的周期性槽孔。

普通同轴电缆的功能,是将射频能量从电缆的一端传输到电缆的另一端,并且希望有最大的横向屏蔽,使信号能量不能穿透电缆以避免传输过程中的损耗。

但是,漏泄电缆的设计目的则是特意减小横向屏蔽,使得电磁能量可以部分地从电缆内穿透到电缆外。

当然,电缆外的电磁能量也将感应到电缆内。

辐射型电缆和天线的差别就像是长日光灯管...…和传统电灯泡的差别。

1 漏泄同轴电缆构成漏泄同轴电缆主要由内导体、绝缘介质、带槽孔外导体和电缆护套等构成。

内导体采用光滑铜管或轧纹螺旋铜管,外导体采用簿铜皮,其上开制不同形式的槽孔纵包而成,槽孔形式多种多样,有八字形、U 字形、┙字形、一字形、椭圆形等,而且槽孔的排列也不尽相同。

2 漏泄电缆工作原理按漏泄原理的不同,漏泄电缆分为三种基本类型:耦合型、辐射型和漏泄型。

其中,漏泄型可以归属辐射型。

2.1 耦合型漏缆耦合型漏缆有许多不同的结构形式,例如,在外导体上开一长条形槽,或开一组间距远小于波长的小孔,或在漏缆两边开缝。

电磁场通过小孔衍射,激发漏缆外导体的外部电磁场。

电流在外导体外表面流动,漏缆好像一条可移动的长天线,向外辐射电磁波。

与耦合模式对应的电流平行于漏缆轴线,电磁能量以同心圆的方式扩散在漏缆周围,并随传输距离的增加而迅速减少,因此这种形式的电磁波又叫“表面电磁波”。

这种电磁波主要分布在漏缆周围,但也有少量随存在于附近障碍物和间断点(如吸收夹钳、墙壁处),进而产生衍射。

外导体轧纹且纹上铣小孔的电缆,是典型的耦合型漏缆。

一般用于室内分布覆盖。

优点: 无抑制频带，具有全频性能。

缺点: 耦合损耗大。

2.2 辐射型漏缆辐射型漏缆外导体上,按一定规律连续开制不同形式的槽孔,槽孔有八字形、斜一字形、横一字形等,而电磁波就是这些槽孔产生的。

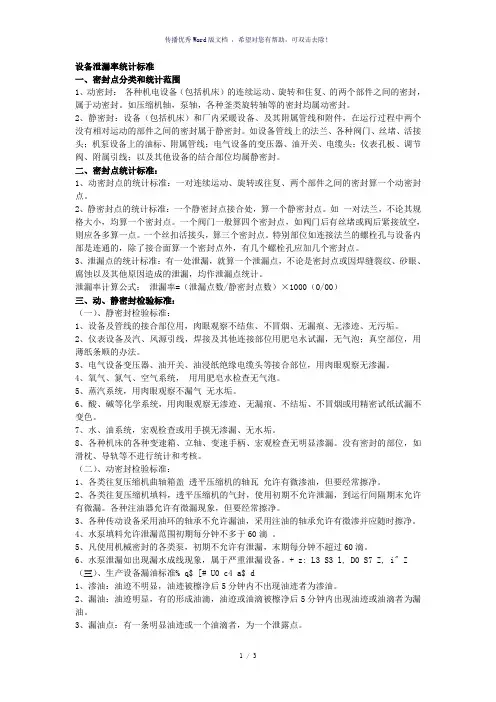

设备泄漏率统计标准一、密封点分类和统计范围1、动密封：各种机电设备（包括机床）的连续运动、旋转和住复、的两个部件之间的密封，属于动密封。

如压缩机轴，泵轴，各种釜类旋转轴等的密封均属动密封。

2、静密封：设备（包括机床）和厂内采暖设备、及其附属管线和附件，在运行过程中两个没有相对运动的部件之间的密封属于静密封。

如设备管线上的法兰、各种阀门、丝堵、活接头；机泵设备上的油标、附属管线；电气设备的变压器、油开关、电缆头；仪表孔板、调节阀、附属引线；以及其他设备的结合部位均属静密封。

二、密封点统计标准：1、动密封点的统计标准：一对连续运动、旋转或往复、两个部件之间的密封算一个动密封点。

2、静密封点的统计标准：一个静密封点接合处，算一个静密封点。

如一对法兰，不论其规格大小，均算一个密封点。

一个阀门一般算四个密封点，如阀门后有丝堵或阀后紧接放空，则应各多算一点。

一个丝扣活接头，算三个密封点。

特别部位如连接法兰的螺栓孔与设备内部是连通的，除了接合面算一个密封点外，有几个螺栓孔应加几个密封点。

3、泄漏点的统计标准：有一处泄漏，就算一个泄漏点，不论是密封点或因焊缝裂纹、砂眼、腐蚀以及其他原因造成的泄漏，均作泄漏点统计。

泄漏率计算公式：泄漏率=（泄漏点数/静密封点数）×1000（0/00）三、动、静密封检验标准：（一）、静密封检验标准：1、设备及管线的接合部位用，肉眼观察不结焦、不冒烟、无漏痕、无渗迹、无污垢。

2、仪表设备及汽、风源引线，焊接及其他连接部位用肥皂水试漏，无气泡；真空部位，用薄纸条顺的办法。

3、电气设备变压器、油开关、油浸纸绝缘电缆头等接合部位，用肉眼观察无渗漏。

4、氧气、氮气、空气系统，用用肥皂水检查无气泡。

5、蒸汽系统，用肉眼观察不漏气无水垢。

6、酸、碱等化学系统，用肉眼观察无渗迹、无漏痕、不结垢、不冒烟或用精密试纸试漏不变色。

7、水、油系统，宏观检查或用手摸无渗漏、无水垢。

8、各种机床的各种变速箱、立轴、变速手柄、宏观检查无明显渗漏。

铁路GSM —R 隧道内漏缆施工方法中铁二十局集团电气化工程公司 苏娟【摘要】基于GSM-R 无线网络覆盖面广、质量控制严密等特点，铁路GSM-R 数字移动通信制式作为我国现阶段铁路通信采用的主要制式和推广的方向，铁路隧道内GSM-R 无线通信工程采用漏泄同轴电缆实现电磁场覆盖的方案,有效的解决了GSM —R 无线网络覆盖的问题。

这就要求我们在漏缆施工过程中，严把漏缆施工质量，确保信号的传输通道畅通，本文就以黄韩侯铁路施工为例,总结了GSM —R 隧道内漏缆的施工技术.【关键词】铁路 GSM-R 漏缆 施工技术1 工程概况中铁二十局集团电气化工程公司承担着黄韩侯铁路北塬站(不含）—芝阳站(含）82.958km 的四站四区间的站后“四电"工程，隧道长度为32km,其中长大隧道有：北塬隧道8353m,鹿角隧道1371m ，张庄隧道7182m ，如意隧道9812m 。

通信工程为白水站、澄城站、合阳北站、芝阳站四站站场通信以及长途光电缆工程，列车调度采用铁路GSM —R 数字移动通信系统,由于隧道内无法通过基站发射信号来解决传输问题，于是采用在隧道内悬挂漏泄电缆的方式来解决调度通信问题。

2 技术原理在基站与移动站之间的通讯，通常是依靠无线电传送.目前通讯业的不断发展越来越要求基站与移动站之间随时随地能接通，甚至要求在隧道中也是如此。

然而在隧道中,移动通信用的电磁波传播效果不佳，隧道中利用天线传输通常也很困难,所以采用漏泄同轴电缆来解决信息传输问题。

漏泄电缆一般悬挂在隧道两侧,距轨面4.6~4。

8m ，列车行驶时，通过车载设备接收从隧道壁上悬挂的漏泄电缆上发射来的无线信号，从而保证列车调度的不间断性.漏泄电缆悬挂方式如下图2-1所示。

图2-1 漏泄电缆悬挂示意图横向电磁波通过同轴电缆从发射端传至电缆的另一端。

当电缆外导体完全封闭时，电缆传输的信号与外界是完全屏蔽的，电缆外没有电磁场，或者说，测量不到有电磁辐射。

电缆直流耐压试验及泄漏电流的测试
直流耐压试验也是测试其绝缘能力的，可进一步发现局部缺陷，泄漏电流对于判断电缆的质量是非常重要的指标。

主要试验设备有升压试验变压器、整流装置、球隙装置、静电电压表等。

试验注意事项有以下几点：
1）升压速度应平稳，不宜太快，一般不得大于1kV/s。

以免升压太快时充电电流过大烧坏设备，或在升压过程中就可能将有缺陷的电缆击穿，必须注意这种情况发生时立刻将调压变压器恢复到零位。

2）在升压过程中，于0.25、0.5、0.75、1.0倍试验电压下各停留1min读取泄漏电流。

当加到额定试验电压时，应读取1、2、3、4、5min时的泄漏电阻值。

3）耐压试验时，按升压速度达到规定试验电压值后，按标准规定保持一定时间，然后迅速地加以放电。

放电时必须先经过限流电阻接地放电几分钟，然后再直接接地。

放电必须有足够长的时间，以保证安全，试验若不继续进行，则保持接地状态。

4）试验中，一般将导电线芯接负极性。

测量泄漏电流的微安表可以接在低压端，也可以接在高压端。

当接在低压端时，必须测量在试验电压下，不连接被试电缆时的杂散电流，然后将接有被试电缆的泄漏电流减去这个数值。

当接在高压端时，微安表的操作必须使用绝缘棒。

为了避免高压引线的电晕电流引入微安表而影响泄漏
电流的真正值，高压引线要加以屏蔽。

为了保护微安表不致因泄漏电流忽然增大发生撞针或烧坏情况，最好装置放电管及并联短路闸刀。
