三相电路额定功率计算公式三相电路在我们的日常生活和工业生产中可是相当重要的存在呢！说到三相电路的额定功率计算公式，这可是个很关键的知识点。

先来说说什么是三相电路。

想象一下，有三根电线，它们就像三个小伙伴，一起齐心协力给我们的电器设备输送能量。

这三根电线输送的电流和电压可不是随便乱来的，它们有着自己的规律和特点。

三相电路的额定功率计算公式，简单来说就是用来计算在三相电路中，设备能够稳定输出的功率大小。

这个公式就像是一把神奇的尺子，能帮助我们准确地了解设备的工作能力。

公式是这样的：P = √3 ×U × I × cosφ 。

这里的“P”代表的就是额定功率啦，“√3”是个固定的数值，约等于1.732 。

“U”呢，指的是线电压，“I”是线电流，而“cosφ”则是功率因数。

我给您举个例子哈。

有一次，我去一家工厂参观，看到工程师们正在调试一台大型的三相电动机。

他们拿着各种仪器测量电压、电流等数据，嘴里还念叨着这个功率计算公式。

我好奇地凑过去问，这台电动机的功率能有多大呀？工程师笑着跟我说，别急，咱们先测测数据，然后用公式一算就知道啦。

他们认真地记录着每一个数据，最后通过这个公式算出了电动机的额定功率，从而确定了这台设备是否能够满足生产的需求。

在实际应用中，这个公式可帮了大忙。

比如说在工厂里，要选择合适的电动机来带动生产线的运转，如果功率选小了，机器带不动，生产就会出问题；功率选大了，又会造成浪费。

所以，准确计算三相电路的额定功率就显得尤为重要。

再比如在电力系统中，要合理分配电力资源，确保各个地区都能得到稳定的电力供应。

这时候，通过计算三相电路的额定功率，就能更好地规划电网的布局和变压器的容量。

还有啊，在建筑施工中，一些大型的塔吊、升降机等设备也都是采用三相电路供电的。

计算好它们的额定功率，才能保证施工的安全和高效。

总之，三相电路额定功率计算公式虽然看起来有点复杂，但它在我们的生活和生产中发挥着巨大的作用。

三相数字功率计安全操作及保养规程前言三相数字功率计是一种广泛应用于电力系统、工厂、实验室等场合的测试仪器。

因其可在实时测量电压、电流、频率等参数的同时，还可以计算功率、电能、功率因数等，所以在现代电力系统中扮演着重要的角色。

但是，为了确保三相数字功率计的使用安全和性能稳定，我们有必要认真了解和遵守一些安全操作和保养规程。

安全操作规程操作前准备1.仔细阅读产品说明书，了解仪器的使用范围、测量精度、测量限度、安全注意事项等。

2.根据测试对象和需求，选择合适的测量线路连接方式，电压、电流量程等。

3.确认仪器是否处于正常工作状态，并对需要测量的电路进行预处理。

仪器使用1.操作人员应具有一定的电气、仪表知识，严格按照产品说明书中的操作流程进行操作。

2.在进行实时测量时，应注意及时调整量程、相序和校正零位，确保测量数据的准确性。

3.避免在高压、多杂波干扰，危险环境下使用仪器。

4.仪器应放置在平整、干燥、无磁场干扰的场所，保持清洁、通风良好。

5.避免在光线强烈、水雾、震动等情况下使用仪器，以免影响测量精度。

测量后操作1.在测量结束后，应简单处理测量线路，关停对应电源和开关，避免意外触电或火灾等事故。

2.定期对仪器的外观、电源线、接口、插口等部件进行清理和检查，确保无损坏、松动、积尘等影响使用的情况。

3.长期不用仪器时，应拆去电池，或定期给电池充电，以防电池漏液腐蚀仪器内部电路。

保养规程内部保养1.如需进行内部检修时，应请专业维修人员进行维修，切勿自行拆卸和修理。

2.定期检查和维护仪器的内部电路、连接端口、电池等部件，确保无噪音、漏电、断电等情况。

3.定期向精确度高的标准源进行校准和校验，以保证仪器的测量精度和稳定性。

外部保养1.对仪器外壳进行清洁，应使用清洁剂或清水清洗干净，切忌使用有机溶剂等可能导致外壳腐蚀或变色的物质。

2.保管时，应将仪器放置在防尘、防震、防潮、防腐蚀的仪器箱内，并尽量避免长期存放在潮湿或温度过高的环境中。

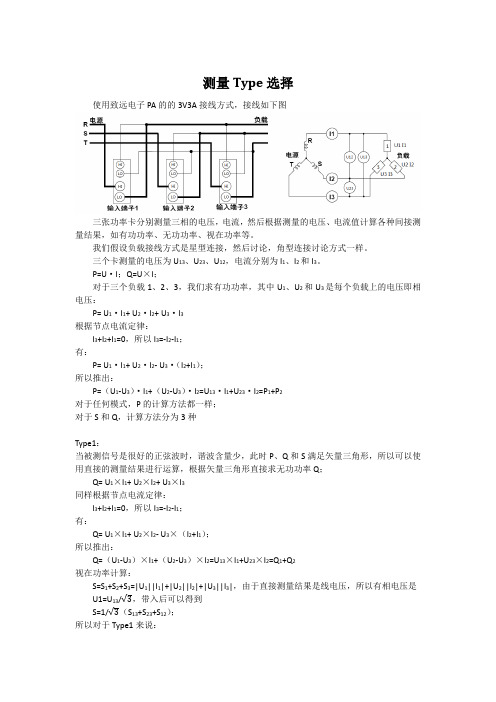

测量Type选择使用致远电子PA的的3V3A接线方式，接线如下图三张功率卡分别测量三相的电压，电流，然后根据测量的电压、电流值计算各种间接测量结果，如有功功率、无功功率、视在功率等。

我们假设负载接线方式是星型连接，然后讨论，角型连接讨论方式一样。

三个卡测量的电压为U13、U23、U12，电流分别为I1、I2和I3。

P=U·I；Q=U×I；对于三个负载1、2、3，我们求有功功率，其中U1、U2和U3是每个负载上的电压即相电压：P= U1·I1+ U2·I2+ U3·I3根据节点电流定律：I3+I2+I1=0，所以I3=-I2-I1；有：P= U1·I1+ U2·I2- U3·（I2+I1）；所以推出：P=（U1-U3）·I1+（U2-U3）·I2=U13·I1+U23·I2=P1+P2对于任何模式，P的计算方法都一样；对于S和Q，计算方法分为3种Type1：当被测信号是很好的正弦波时，谐波含量少，此时P、Q和S满足矢量三角形，所以可以使用直接的测量结果进行运算，根据矢量三角形直接求无功功率Q；Q= U1×I1+ U2×I2+ U3×I3同样根据节点电流定律：I3+I2+I1=0，所以I3=-I2-I1；有：Q= U1×I1+ U2×I2- U3×（I2+I1）；所以推出：Q=（U1-U3）×I1+（U2-U3）×I2=U13×I1+U23×I2=Q1+Q2视在功率计算：S=S1+S2+S3=|U1||I1|+|U2||I2|+|U3||I3|，由于直接测量结果是线电压，所以有相电压是U1=U13/√，带入后可以得到S=1/√3（S13+S23+S12）；所以对于Type1来说：P=P1+P2；Q=Q1+Q2；S=1/√3（S13+S23+S12）；所以在Type1模式下，Q=|U13||I1|sinφ+|U23||I2|sinφS=√3(|U13||I1|+|U23||I2|+|U12||I3|)所以：S−Q=|U13||I1|(√33−sinφ)+|U23||I2|(√33−sinφ)+√33|U12||I3|当sinφ小于√33时，S肯定大于Q，否则S可能小于QType2对于有一定的谐波含量时，这时候谐波的无功功率不能忽略时，所以此时无功功率无法使用向量的矢量运算直接得出，所以就必须间接测量无功功率。

三相功率计算方法公式
三相功率计算是在三相电路中测量总功率的过程。

在计算三相功率时，需要考
虑到电流、电压和功率因数等因素。

以下将介绍三种常用的三相功率计算方法公式。

1. 三相有功功率计算方法：
三相有功功率（P）可以通过以下公式进行计算：
P = √3 * U * I * cos(θ)
其中，√3表示根号3，U表示线电压，I表示线电流，cos(θ)表示功率因数。

2. 三相无功功率计算方法：
三相无功功率（Q）可以通过以下公式进行计算：
Q = √3 * U * I * sin(θ)
其中，√3表示根号3，U表示线电压，I表示线电流，θ表示电压与电流间的相位角。

3. 三相视在功率计算方法：
三相视在功率（S）可以通过以下公式进行计算：
S = √3 * U * I
其中，√3表示根号3，U表示线电压，I表示线电流。

需要注意的是，三相功率计算的单位通常是瓦特（W）或千瓦（kW），视在
功率的单位通常是伏安-安（VA）或千伏安（kVA）。

以上是三相功率计算方法的公式。

通过这些公式，可以准确计算三相电路中的
功率，并帮助我们更好地理解三相电路的特性和运行情况。

三相额定功率计算公式三相额定功率的计算公式在电力学中可是相当重要的哟！咱们先来说说什么是三相电。

简单来讲，三相电就是由三个频率相同、振幅相等、相位依次互差 120 度的交流电势组成的电源。

那三相额定功率的计算公式到底是啥呢？它是P = √3 × U × I × cosφ 。

这里面的 P 就是三相功率，U 是线电压，I 是线电流，cosφ 是功率因数。

给您举个例子吧，就说咱们小区的配电室。

有一次我去配电室瞅了瞅，看到那些复杂的线路和设备，心里就琢磨着这三相电到底是咋工作的。

正好碰到电工师傅在检修，我就凑过去问。

师傅拿着工具，一边检测一边跟我讲：“你看啊，这三相电要是功率没算对，设备可就容易出问题。

比如说这台大空调，它的额定电压是 380 伏，电流是 10 安，功率因数是 0.8 。

那按照公式算，这功率 P 就等于√3 × 380 × 10 × 0.8 ，算下来大概就是 5265 瓦。

” 我听着师傅的讲解，再看看那些仪表上跳动的数字，突然感觉这公式不再是书本上干巴巴的符号，而是实实在在能解决问题的工具。

在工业生产中，三相电的应用那可太广泛了。

像工厂里的大型机器设备，几乎都是靠三相电来驱动的。

要是功率计算不准确，要么机器运转不正常，影响生产效率；要么就是浪费电，增加成本。

再比如说，在建筑工地上，塔吊、起重机这些大家伙也都是用三相电。

要是功率没算好，说不定哪天就出故障，那可就麻烦大了。

回到咱们的日常生活中，虽然咱们家里一般用的是单相电，但了解三相电的知识也不是坏事。

说不定哪天您对家里进行大规模装修改造，或者自己搞个小工作室，这知识就能派上用场。

总之，三相额定功率的计算公式虽然看起来有点复杂，但只要咱们理解了其中的原理，再结合实际情况，就能轻松搞定各种与三相电相关的问题啦！。

三相电机功率计算公式P = √3 * U * I * cos(θ)其中，P代表三相电机的功率，√3是3的平方根，U代表电机的相电压，I代表电机的相电流，cos(θ)代表功率因数。

1.功率公式：P = U * I * cos(θ)根据功率公式，功率等于电压乘以电流再乘以功率因数。

2.对称三相电路的电压和电流关系：假设三相电路的电压和电流的关系如下：Ua = U * cos(ωt + α)Ub = U * cos(ωt + α - 120°)Uc = U * cos(ωt + α - 240°)Ia = I * cos(ωt + β)Ib = I * cos(ωt + β - 120°)Ic = I * cos(ωt + β - 240°)其中，Ua、Ub、Uc分别代表三相电压的幅值，Ia、Ib、Ic分别代表三相电流的幅值，ω代表角频率，t代表时间，α代表电压相角，β代表电流相角。

3.三相电机功率计算公式推导：根据对称三相电路的电压和电流关系，我们可以得出各个相的功率表达式：Pa = Ua * Ia * cos(ωt + α) = U * cos(ωt + α) * I *cos(ωt + β) * cos(ωt + α)Pb = Ub * Ib * cos(ωt + α - 120°) = U * cos(ωt + α - 120°) * I * cos(ωt + β - 120°) * cos(ωt + α - 120°) Pc = Uc * Ic * cos(ωt + α - 240°) = U * cos(ωt + α - 240°) * I * cos(ωt + β - 240°) * cos(ωt + α - 240°)在三相电路中，电压和电流的相角相差120°，因此三个相的功率之和为0，即Pa+Pb+Pc=0。

功率分析仪用户手册（试用版）三相功率分析仪AWS2103系列Evision beta 1.1 Dec 2, 2010 Website: http://www.aitek.twEmail: **************手册内容为试用版，有可能存在错漏，或因技术升级而变更，恕不另行通知。

本产品的名称也可以为：三相电参数测量仪，三相电参数测试仪、三相功率测量仪、多通道功率计等。

开卷致谢感谢你选择了AITEK的AWE2103或AWS2103系列功率分析仪，为了最大限度地发挥分析仪的功能，请首先仔细阅读本使用手册，并留用随时查阅。

该产品具有众多的测量功能。

如果您设置了某个功能，该功能将被保存直到下一次更新设置。

本手册和客户实际应用时所引用的产品名称可能包括：功率分析仪、功率计、电参数测量仪、电参数测试仪、功率测量仪等，其意义均指功率分析仪，并力求在本手册中尽量用“功率分析仪”表示。

我们已经努力使本手册达到尽善尽美，但很可能仍有某些部分阐述不清，希望您能通过我们的代理商转告或直接致电给我们，在此先表示感谢。

开箱说明在打开包装时，请首先检查确认仪器在运输过程中没有损坏，特别是检查一下附件、面板开关和接线端子。

仪器若有损坏或按照说明不能操作，请与经销商或高要市爱特精密测量科技有限公司取得联系，直到问题解决为止。

不同型号的仪器会不包含某种附件，具体参照下列选项，请你认真核对：校验及校正声明高要市爱特精密测量科技有限公司特别声明，本手册所列的仪器设备完全符合本公司一般手册上所标称的规范和特性。

本仪器在出厂前已经通过本公司的厂内校验。

本公司校验用的所有仪器设备都已委请技术监督部门认可的检验中心作定期校正，校验的程序和步骤是符合电子检验中心的规范和标准。

产品质量保证高要市爱特精密测量科技有限公司保证所生产制造的新品仪器均经过严格的质量确认，同时保证在出厂一年内，如有发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。

福禄克三相功率计说明书
1、正确选择量程，使用中电流量程应该不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。

在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。

2、正确连接测量线路，电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有“点”号的端钮必须接到电源的正，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。

3、正确读数。

一般安装式功率表为直读单量程式，表上的示数即为功率数。

在读数时，应先根据所选的电压量程u、电流量程i 以及标度尺满量程时的格数，求出每格瓦数（又称功率表常数）c，然后再乘上指针偏转的格数夕，功率计就可得到所测功率p。

三相电流计算功率的公式三相电流计算功率，这可是个在电学中相当重要的知识点。

咱先来说说啥是三相电流。

简单来讲，就好像三个小伙伴一起干活儿，力量往一处使，这就是三相电流啦。

那怎么通过三相电流来计算功率呢？这就得提到一个公式：P = √3× U × I × cosφ 。

这里的“P”就是功率，“√3”呢，就像是个固定的小助手，“U”是线电压，“I”是线电流，“cosφ”是功率因数。

举个例子哈，比如说在一个工厂里，有一台大型的三相电机在运转。

技术人员测量出它的线电压是 380 伏，线电流是 10 安培，功率因数是0.8 。

那咱们来算算这台电机的功率是多少。

把数值代入公式，那就是：P = √3 × 380 × 10 × 0.8 。

先算√3 ，约等于 1.732 ，然后 1.732 × 380 × 10 × 0.8 ，最后算出来功率大约是 5265 瓦。

为啥要搞清楚这个公式呢？这用处可大啦！就像咱家里用电，知道了这个就能算算电费会不会超支。

工厂里呢，能根据设备的功率来合理安排生产，不然万一功率不够，机器运转不起来，那可就耽误事儿了。

我之前碰到过这么一件事儿，有个小工厂新安装了一批设备，老板让电工计算一下总功率，看看现有的供电线路能不能承受得住。

结果那个电工没把三相电流计算功率的公式搞清楚，算错了。

设备一启动，好家伙，跳闸了！整个工厂都停了工，损失不小。

这老板气得不行，把电工狠狠批评了一顿。

从那以后，那个电工就痛下决心，把这个公式给研究得透透的，再也没出过错。

所以说呀，这三相电流计算功率的公式可不能小瞧，得好好掌握。

不管是在日常生活中，还是在工业生产里，它都能派上大用场。

咱们要是能把它弄得明明白白的，那在电学这一块，咱可就厉害了！总之，记住这个公式，理解它的每个参数，在需要的时候就能准确算出功率，让咱们在电学的世界里游刃有余。
