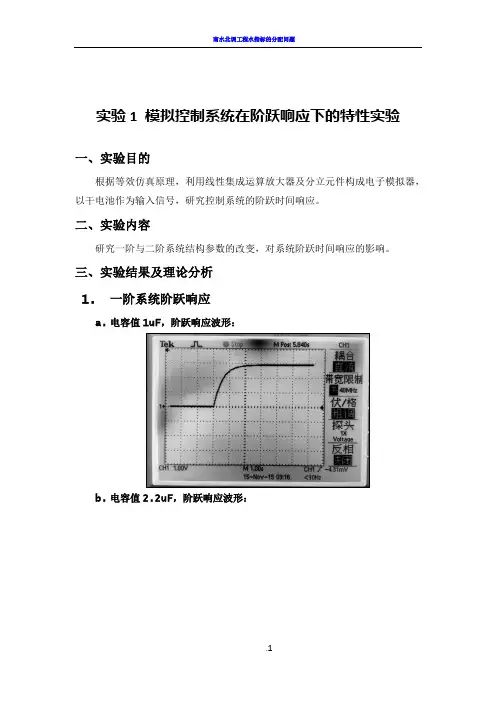

南京理工大学控制工程基础实验报告

实验1 模拟控制系统在阶跃响应下的特性实验一、实验目的根据等效仿真原理，利用线性集成运算放大器及分立元件构成电子模拟器，以干电池作为输入信号，研究控制系统的阶跃时间响应。

二、实验内容研究一阶与二阶系统结构参数的改变，对系统阶跃时间响应的影响。

三、实验结果及理论分析1.一阶系统阶跃响应a.电容值1uF，阶跃响应波形：b.电容值2.2uF，阶跃响应波形：c. 电容值4.4uF ，阶跃响应波形：2. 一阶系统阶跃响应数据表电容值 （uF ） 稳态终值U c （∞）（V ） 时间常数T(s) 理论值 实际值 理论值 实际值 1.0 2.87 2.90 0.51 0.50 2.2 2.87 2.90 1.02 1.07 4.42.872.902.242.06元器件实测参数U r = -2.87VR o =505k ΩR 1=500k ΩR 2=496k Ω其中C R T 2=r c U R R U )/()(21-=∞误差原因分析：①电阻值及电容值测量有误差；②干电池电压测量有误差；③在示波器上读数时产生误差；④元器件引脚或者面包板老化，导致电阻变大；⑤电池内阻的影响输入电阻大小。

⑥在C=4.4uF的实验中，受硬件限制，读数误差较大。

3.二阶系统阶跃响应a.阻尼比为0.1，阶跃响应波形：b.阻尼比为0.5，阶跃响应波形：c.阻尼比为0.7，阶跃响应波形：d.阻尼比为1.0，阶跃响应波形：4.二阶系统阶跃响应数据表ξR w（Ω）峰值时间t p（s）U o(t p)（V）调整时间t s（s）稳态终值U s（V）超调（%）M p震荡次数N0.1 454k 0.3 4.8 2.8 2.95 62.7 60.5 52.9k 0.4 3.3 0.5 2.95 11.9 10.7 24.6k 0.4 3.0 0.3 2.92 2.7 11.02.97k 1.0 2.98 1.0 2.98 0 0四、回答问题1.为什么要在二阶模拟系统中设置开关K1和K2，而且必须同时动作？答：K1的作用是用来产生阶跃信号，撤除输入信后，K2则是构成了C2的放电回路。

一、实验目的本次实验旨在通过一系列基础控制技术的实践操作，使学生掌握以下内容：1. 控制系统的基本组成与工作原理；2. 控制系统的基本分析方法；3. 控制系统的设计与调试方法；4. 掌握控制工程实验仪器的使用方法。

二、实验原理控制技术是研究如何使系统按照预期目标进行工作的科学。

控制系统的基本组成包括：被控对象、控制器、执行机构和反馈环节。

控制器根据反馈信号与设定值的偏差，对执行机构进行控制，使被控对象的输出值稳定在设定值附近。

控制系统的分析方法主要包括时域分析、频域分析和根轨迹分析。

时域分析主要研究系统的稳定性、动态性能和稳态性能；频域分析主要研究系统的频率响应特性；根轨迹分析主要研究系统参数变化对系统性能的影响。

控制系统设计的主要方法有：PID控制、模糊控制、神经网络控制等。

PID控制是最常用的控制方法，通过调节比例、积分和微分三个参数来控制系统的动态性能和稳态性能。

三、实验仪器与设备1. 控制工程实验仪；2. 计算机；3. 信号发生器；4. 数据采集卡；5. 实验指导书。

四、实验内容1. 控制系统时域分析实验目的：研究二阶系统特征参数对系统的动态性能和稳定性的影响。

实验步骤：（1）搭建实验电路，包括被控对象、控制器和反馈环节；（2）通过信号发生器输入阶跃信号，采集系统的输出信号；（3）利用计算机软件分析系统的动态性能和稳态性能。

2. 控制系统频域分析实验目的：研究系统的频率响应特性。

实验步骤：（1）搭建实验电路，包括被控对象、控制器和反馈环节；（2）利用信号发生器输入不同频率的正弦信号，采集系统的输出信号；（3）利用计算机软件分析系统的频率响应特性。

3. PID控制实验目的：掌握PID控制原理，并通过实验验证其性能。

实验步骤：（1）搭建实验电路，包括被控对象、控制器和反馈环节；（2）利用计算机软件设置PID参数，实现系统的控制；（3）观察系统输出信号，分析PID控制的效果。

4. 模糊控制实验目的：掌握模糊控制原理，并通过实验验证其性能。

控制工程实验报告1. 引言控制工程是一门研究如何通过设计和操作系统来达到预期目标的学科。

实验是控制工程学习过程中重要的一部分，通过实验可以加深对控制理论的理解，提高实际操作能力。

本实验报告旨在总结和分析在进行控制工程实验时所遇到的问题和解决方法。

2. 实验背景本次实验旨在研究单输入单输出（SISO）的控制系统。

通过建模、设计和实施控制器，我们将探讨如何使系统达到期望的性能指标。

在实验过程中，我们使用了控制工程中常用的方法和工具，如PID控制器、校正方法和稳定性分析等。

3. 实验目标本实验的主要目标是设计一个PID控制器来控制一个特定的系统，使其满足给定的性能要求。

具体目标如下： - 理解PID控制器的原理和工作方式； - 利用实验数据建立系统的数学模型； - 利用系统模型设计优化的PID控制器； - 分析和评估实验结果，判断控制系统的稳定性和性能。

4. 实验过程实验分为以下几个步骤： ### 4.1 建立系统模型首先，我们需要对所控制的系统进行建模。

使用传感器收集系统的输入和输出数据，并通过系统辨识方法分析这些数据，得到系统的数学模型。

常用的辨识方法包括最小二乘法和频域分析法。

4.2 设计PID控制器基于系统模型的分析，我们可以设计PID控制器。

通过调整PID控制器的参数，如比例增益、积分时间常数和微分时间常数，我们可以优化控制系统的性能。

4.3 实施控制器将设计好的PID控制器实施到实际系统中。

在实验中，我们需要将传感器和控制器与被控对象连接，并配置合适的控制策略。

4.4 性能评估通过收集系统的输入和输出数据，并利用系统模型进行仿真和分析，我们可以评估控制系统的性能。

常见的评估指标包括超调量、上升时间和稳态误差等。

5. 实验结果与分析根据实验数据和分析结果，我们得到了以下结论： - PID控制器可以有效地控制被控对象，使其稳定在期望值附近； - 通过适当调整PID控制器的参数，我们可以优化控制系统的性能； - 预测模型与实际系统存在一定差异，可能需要进一步改进和校正。

《控制工程基础》实验任务实验一 系统时域响应分析1. 实验目的本实验的主要目的是：通过实验使学生进一步理解系统参数对时域响应的影响，理解系统参数与时域性能指标之间的关系，同时了解系统稳定性的充要条件。

本实验的内容覆盖了教材第3、4、5章的内容。

2. 实验内容完成一阶、二阶系统在典型输入信号作用下的响应，求取二阶系统的性能指标，记录试验结果并对此进行分析。

3. 实验要求要求掌握应用MATLAB 软件的相应功能，实现一阶、二阶系统在典型输入信号（包括单位脉冲信号、单位阶跃信号、单位斜坡信号、正弦信号等）作用下的响应；记录实验结果并对结果进行分析，要求用实验结果来分析系统特征参数对系统时间响应的影响。

4. 实验地点工字楼127。

5. 实验过程一、系统的传递函数及其MATLAB 表达 (1)一阶系统 传递函数为：1)(+=Ts Ks G 传递函数的MATLAB 表达： num=[k]；den=[T,1]；G(s)=tf(num,den) (2)二阶系统 传递函数为：2222)(nn n w s w s w s G ++=ξ传递函数的MATLAB 表达： num=[wn^2]；den=[1，2*s* wn ，wn^2]；G(s)=tf(num,den) （3）任意的高阶系统传递函数为：nn n n m m m m a s a s a s a b s b s b s b s G ++++++++=----11101110)(传递函数的MATLAB 表达：num=[m m b b b b ,,,110- ]；den=[n n a a a a ,,,110- ]；G(s)=tf(num,den) 若传递函数表示为：)())(()())(()(1010n m p s p s p s z s z s z s Ks G ------=则传递函数的MATLAB 表达：z=[m z z z ,,,10 ]；p=[n p p p ,,,10 ]；K=[K]；G(s)=zpk(z,p,k) 二、 各种时间输入信号响应的表达 （1）单位脉冲信号响应：[y,x]=impulse(sys,t) （2）单位阶跃信号响应：[y,x]=step(sys,t) （3）任意输入信号响应：[y,x]=lsim(sys,u,t)其中，y 为输出响应，x 为状态响应（可选）；sys 为建立的模型；t 为仿真时间区段（可选）,u 为给定输入信号（列向量）。

南理工控制工程基础实验报告成绩：《控制工程基础》课程实验报告班级：学号：姓名：南京理工大学2015年12月《控制工程基础》课程仿真实验一、已知某单位负反馈系统的开环传递函数如下G(s)?10 s2?5s?25借助MATLAB和Simulink完成以下要求：(1) 把G(s)转换成零极点形式的传递函数，判断开环系统稳定性。

>> num1=[10]; >> den1=[1 5 25]; >> sys1=tf(num1,den1) 零极点形式的传递函数：于极点都在左半平面，所以开环系统稳定。

(2) 计算闭环特征根并判别系统的稳定性，并求出闭环系统在0～10秒内的脉冲响应和单位阶跃响应，分别绘出响应曲线。

>> num=[10];den=[1,5,35]; >>sys=tf(num,den); >> t=[0::10]; >> [y,t]=step(sys,t); >> plot(t,y),grid >> xlabel(‘time(s)’) >> ylabel(‘output’) >> hold on; >> [y1,x1,t]=impulse(num,den,t); >> plot(t,y1,’:’),grid (3) 当系统输入r(t)?sin5t时，运用Simulink搭建系统并仿真，用示波器观察系统的输出，绘出响应曲线。

曲线：二、某单位负反馈系统的开环传递函数为：6s3?26s2?6s?20G(s)?4频率范围??[,100] s?3s3?4s2?2s?2 绘制频率响应曲线，包括Bode图和幅相曲线。

>> num=[6 26 6 20]; >> den=[1 3 4 2 2]; >> sys=tf(num,den); >> bode(sys,{,100}) >> grid on >> clear; >> num=[6 26 6 20]; >> den=[1 3 4 2 2]; >> sys=tf(num,den); >> [z , p , k] = tf2zp(num, den); >> nyquist(sys) 根据Nyquist判据判定系统的稳定性。

控制工程基础[英]实验实验一.典型环节的模拟研究：已知一个小车、倒单摆系统非线性系统方程为：( 2.92)0.008x x u =-+20.004sin 36cos n n x θωθωθθ=-+-其中假设 (0)0;(0)0.2x x ==，(0)0;(0); 6.781,n θθπω===（1）要求绘出系统[0,10]t ∈的状态响应曲线（2）并将上述系统在0θ≈的条件下线性化，并要求绘出线性化后系统[0,10]t ∈的状态响应曲线，并与非线性系统状态响应曲线相比较。

(1)下面利用Simulink 对该系统进行仿真如下图所示。

图1.倒单摆系统仿真图在图中已经对主要信号进行了标注下面给出每个未标注信号后加入放大器的增益：008.092.2=阶跃K 008.01-=一阶微分x K 98.45=二阶微分θK通过示波器Scope 和Scope1观察x(t)和θ(t)的波形图如下所示。

图2.x(t)波形图3.θ(t)波形（2）将上述系统在0θ≈的条件下线性化，则方程组改写成如下形式：( 2.92)0.008x x u=-+20.004sin36n n xθωθωθ=-+-在Simulink中对系统仿真如下所示。

图4.线性化后仿真系统通过示波器模块可以观察输出信号，图形如下图所示。

图5.x(t)输出波形图6.θ（t ）输出波形实验二.典型系统时域响应动、静态性能和稳定性研究； 已知系统的开环传递函数为2()11G s s s =++（1）利用已知的知识判断该开环系统的稳定性（系统的特征方程根、系统零极点表示法）。

（2）判别系统在单位负反馈下的稳定性，并求出闭环系统在[0,10]t ∈内的脉冲响应和单位阶跃响应，分别绘制出相应响应曲线。

（1）该系统的特征方程的根、零极点表示的求解代码如下：输出结果如下图所示。

图7.特征方程求根结果图8.零极点分布图从图中可以看出两个极点在虚轴上，所以该系统处于临界稳定状态。

控制工程基础实验报告控制工程基础实验报告引言：控制工程是一门涉及自动化、电子、计算机等多个学科的交叉学科，其实验是培养学生动手能力和实践能力的重要环节。

本篇文章将以控制工程基础实验为主题，探讨实验的目的、过程和结果等方面。

实验目的：控制工程基础实验的目的是让学生通过实践了解控制系统的基本原理和方法，培养其分析和解决问题的能力。

通过实验，学生可以掌握闭环控制系统的设计与调试技巧，加深对控制理论的理解。

实验内容：本次实验的内容是设计一个简单的温度控制系统。

系统由温度传感器、控制器和加热器组成。

温度传感器采集环境温度，控制器根据设定的温度值来控制加热器的工作状态，以维持温度在设定值附近。

实验步骤：1. 搭建实验平台：将温度传感器、控制器和加热器按照实验要求连接起来，确保电路正常工作。

2. 设计控制算法：根据控制系统的要求，设计合适的控制算法。

可以采用比例控制、积分控制或者PID控制等方法。

3. 参数调试：根据实验平台和控制算法的特点，调试控制器的参数，使系统能够快速、稳定地响应设定值的变化。

4. 实验数据采集：通过实验平台上的数据采集器，记录系统的输入和输出数据，以便后续分析和评估。

实验结果：经过实验，我们得到了一组温度控制系统的数据。

通过对这些数据的分析，我们可以评估系统的控制性能和稳定性。

在实验中，我们使用PID控制算法，经过参数调试，得到了较好的控制效果。

系统能够在设定值附近稳定工作，并且对设定值的变化能够快速响应。

实验总结：通过这次实验，我们深入了解了控制工程的基本原理和方法。

实践中遇到的问题和挑战，锻炼了我们的动手能力和解决问题的能力。

实验结果表明，合适的控制算法和参数调试是实现良好控制效果的关键。

控制工程实验的重要性不言而喻，它不仅是理论学习的延伸，更是培养学生实践能力的重要途径。

结语：控制工程基础实验是掌握控制工程理论和方法的重要环节。

通过实践，学生能够更好地理解和应用所学知识，提高解决实际问题的能力。

成绩：《控制工程基础》课程实验报告班级：11102002学号：1110200208姓名：汤国苑南京理工大学2013年12月《控制工程基础》课程仿真实验一、 已知某单位负反馈系统的开环传递函数如下 （25分）210()525G s s s =++ 借助MATLAB 和Simulink 完成以下要求：(1) 把G(s)转换成零极点形式的传递函数，判断开环系统稳定性。

MATLAB 程序： clear; num=[10]; den=[1 5 25]; sys=tf(num,den); [Z,P,K]=tf2zp(num,den)零极点形式的传递函数： )43301.05.2)(4401.45.2(10)(j s j s s G ++-+=由于极点均在左半平面，所以开环系统稳定。

(2) 计算闭环特征根并判别系统的稳定性，并求出闭环系统在0～10秒内的脉冲响应和单位阶跃响应，分别绘出响应曲线。

闭环传递函数 35510)(2++=s s s T特征方程355)(2++=s s s q 特征根 211551j s +-=211552j s --= 由于根在左半平面，所以系统稳定。

用simulink 仿真： 脉冲响应：结果：012345678910 -0.04-0.020.020.040.060.080.1仿真时间（s）幅值阶跃响应：结果：123456789100.050.10.150.20.250.30.350.4仿真时间（s ）幅值(3) 当系统输入()sin5r t t 时，运用Simulink 搭建系统并仿真，用示波器观察系统的输出，绘出响应曲线。

曲线：二、 （25分）某单位负反馈系统的开环传递函数为：32432626620()3422s s s G s s s s s +++=++++ 频率范围[0.1,100]ω∈ （1） 绘制频率响应曲线，包括Bode 图和幅相曲线（Nyquist 图）。

Matlab 语句： clear;num=[6 26 6 20]; den=[1 3 4 2 2]; sys=tf(num,den); bode(sys,{0.1,100}) Bode 图：Matlab语句：clear;num=[6 26 6 20];den=[1 3 4 2 2];sys=tf(num,den);[z , p , k] = tf2zp(num, den) nyquist(sys)Nyquist图：（2）根据Nyquist判据判定系统的稳定性。

成绩：《控制工程基础》课程实验报告班级：111020021110200208 学号：姓名：汤国苑南京理工大学12月年20131《控制工程基础》课程仿真实验25分）已知某单位负反馈系统的开环传递函数如下（一、10?)G(s225ss??5 Simulink完成以下要求：借助MATLAB和转换成零极点形式的传递函数，判断开环系统稳定性。

把(1)G(s)程序：MATLABclear;num=[10];den=[1 5 25];sys=tf(num,den);[Z,P,K]=tf2zp(num,den)10零极点形式的传递函数：?s)(G).43301j?2.5?0j?(s2.5?4.4401)(s由于极点均在左半平面，所以开环系统稳定。

秒内的～10(2)计算闭环特征根并判别系统的稳定性，并求出闭环系统在0 脉冲响应和单位阶跃响应，分别绘出响应曲线。

10?s)T(闭环传递函数235?s?5s2特征方程35s)???5s(qs115?jj115?5?5?特征根?s?s2122由于根在左半平面，所以系统稳定。

用simulink仿真：脉冲响应：2阶跃响应：结果：3搭建系统并仿真，用示波器观Simulink当系统输入时，运用(3)t sin5)(rt察系统的输出，绘出响应曲线。

曲线：4（25分）某单位负反馈系统的开环传递函数为：二、??)G(s,100][0.1?频率范围2320?6?26ss6s?2342s?4?s?2?s3s。

Nyquist图）Bode1（）绘制频率响应曲线，包括图和幅相曲线（Matlab语句：clear;num=[6 26 6 20];den=[1 3 4 2 2];sys=tf(num,den);bode(sys,{0.1,100})图：Bode52Matlab语句：clear;num=[6 26 6 20]; den=[1 3 4 2 2];sys=tf(num,den);[z , p , k] = tf2zp(num, den) nyquist(sys)图：Nyquist6判据判定系统的稳定性。

控制工程基础实验姓名：专业：机电班级：02 学号：1003120225实验一：比较二阶系统在不同阻尼比下的时间响应一、实验目的1.熟悉MA TLAB软件环境，学会编写matlab文件（***.m）和使用SIMULINK建模，进行时间响应分析。

二、实验要求1.编写m文件，使用命令sys=tf(num,den)，建立二阶系统的传递函数模型；2.编写m文件，使用命令impulse(sys)，画出二阶系统在不同阻尼比下的脉冲响应曲线簇；3.编写m文件，使用命令step(sys)，画出二阶系统在不同阻尼比下的阶跃响应曲线簇；4.根据阶跃响应曲线，记录不同阻尼比下的时域性能指标，列表写出实验报告，并分析阻尼比和无阻尼自然频率对于性能的影响；5.利用SIMULINK建立方框图仿真模型，进行阶跃响应实验，学会使用workspace的数组变量传递，使用命令plot(X,Y)画出阶跃响应图。

三、实验过程1.编写m文件，使用命令sys=tf(num,den)，建立二阶系统的传递函数模型M文件如下：clear;clc;num=[1];den=[1 2 1];sys=tf(num,den)运行结果：Transfer function:1-------------s^2 + 2 s + 12.编写m文件，使用命令impulse(sys)，画出二阶系统在不同阻尼比下的脉冲响应曲线簇M文件如下：clear;clc;k=1;xi=[0.1 0.4 0.8 1 5 8];wn=1;for i=1:length(xi);sys=tf([k*wn^2],[1 2*xi(i)*wn wn^2]);impulse(sys);hold on;endhold offgrid运行结果：3.编写m文件，使用命令step(sys)，画出二阶系统在不同阻尼比下的阶跃响应曲线簇M文件如下：clear;clc;k=1;xi=[0.1 0.4 0.8 1 5 8];wn=1;for i=1:length(xi);sys=tf([k*wn^2],[1 2*xi(i)*wn wn^2]);step(sys);hold on;endhold offgrid运行结果：4.根据阶跃响应曲线，记录不同阻尼比下的时域性能指标，列表写出实验报告，并分析阻尼比和无阻尼自然频率对于性能的影响利用时域响应特性函数function [tr,tp,mp,ts,td]=texing(sys,xi,m,n)求得系统在不同阻尼比xi下阶跃响应的时域特性指标（texing函数见附录）。

Hefei University of Technology《控制工程基础》实验报告学院机械与汽车工程学院姓名学号专业班级机械设计制造及其自动化13-7班2015年12月15日自动控制原理实验• 1、线性系统的时域分析• 1.1典型环节的模拟研究一、实验要求1、掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式。

2、观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响。

二、实验原理(典型环节的方块图及传递函数)三、实验内容及步骤在实验中欲观测实验结果时，可用普通示波器，也可选用本实验机配套的虚拟示波器。

如果选用虚拟示波器，只要运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究实验项目，再选择开始实验，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。

具体用法参见用户手册中的示波器部分。

1) 观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。

该环节在A1单元中分别选取反馈电阻R1=100K 、200K 来改变比例参数。

图3-1-1 典型比例环节模拟电路实验步骤： 注：“SST ”不能用“短路套”短接！（1）将信号发生器（B1）中的阶跃输出0/+5V 作为系统的信号输入（Ui ） （2）安置短路套、联线，构造模拟电路：（a（b（3）虚拟示波器（B3）的联接：示波器输入端CH1接到A6单元信号输出端OUT （Uo ）。

注：CH1选“X1”档。

时间量程选“x4”档。

（4）运行、观察、记录：按下信号发生器（B1）阶跃信号按钮时（0→+5V 阶跃），用示波器观测A6输出端（Uo ）的实际响应曲线Uo （t ），且将结果记下。

改变比例参数（改变运算模拟单元A1的反馈电阻R1），重新观测结果,其实际阶跃响应曲线见表3-1-1。

2) 观察惯性环节的阶跃响应曲线典型惯性环节模拟电路如图3-1-2所示。

题目: 电类综合实验报告院(系): 自动化学院专业年级: 控制理论与控制工程（研一）姓名: coolkid 学号: coolkid_idxx年x月x 日失真度测试实验摘要失真度表征一个信号偏离纯正弦信号的程度，是无线电信号的一个重要参数。

在无线电计量测试中,许多参数的准确测量都涉及失真度测量问题。

例如：在检定电压表、功率表和交流数字式电压表时，为了减小不同检波式仪表的波形误差、提高检定的准确度，就必须减小信号源的失真。

本次实验通过函数/任意波形发生器（EE1661）产生1MHZ的正弦波，基于FPGA开发板（DE2-115）和AD/DA板（THDB-ADA）设计数字化失真度测量仪，实现方法上采用加窗的FFT法。

在Quartus中工具栏里的signalTap观察记录相应的输出结果。

一．实验目的1.熟练掌握一种硬件描述语言，能用硬件描述语言实现较为复杂的时序逻辑电路；2.掌握失真度测量的原理，了解模拟法和数字化方法的优缺点，基于FPGA 设计数字化失真度测量仪；3.掌握EDA电路设计软化和电路仿真软件的使用，能够熟练运用FPGA的IP核来设计电路，增强时序电路的稳定性，提高设计效率。

二．实验内容本实验基于FPGA开发板（DE2-115）和AD/DA板（THDB-ADA）设计数字化失真度测量仪，实现方法上采用加窗的FFT法，其基本信号处理流程如图1所示。

被测信号AD采样加窗FFT求模找最大值对应的索引求基波功率和总功率计算失真度显示失真度图1 数字化失真度测量仪的流程图1、AD采样DE2-115提供三个50MHz时钟，利用任意一个时钟，通过PLL可以产生任意频率时钟提供给ADC作为采样时钟，AD采样得到14位偏移码，将高位取反即可得到信号的补码形式。

2、信号加窗选用汉宁窗或三角窗对AD采样信号做加权处理。

3、加窗后的信号做FFTAltera提供FFT的核，该核为串行输入串行输出，设置输入输出为自然数顺序。

《控制工程基础》实训报告[合集五篇]第一篇：《控制工程基础》实训报告《控制工程基础》实训报告实训地点：实训时间：所在院系：电子信息学院自动化系专业年级：学生姓名：学生学号：指导教师：A2-310 2013年12月2日至12月10日12电气3班实验一典型环节的模拟研究一：实验目的1、掌握典型环节仿真结构图的建立方法；2、通过观察典型环节在单位阶跃信号作用下的动态特性，熟悉各种典型环节的响应曲线。

3、定性了解各参数变化对典型环节动态特性的影响。

4、初步了解MATLAB中SIMULINK 的使用方法。

二：实验步骤1．建立各典型环节（比例、积分、微分、惯性、振荡）的仿真模型。

进入MATLAB编程环境，在File菜单的New子命令下，新建一个模块文件（*.model）并保存；进入simulink仿真环境，在模块库中找到所需的模块，用鼠标按住该模块并拖至模块文件中，然后再放开鼠标；根据信号流向，用信号线连接各模块。

2．根据实验要求，对每一个模块，选取合适的模块参数；3．在模块文件的simulation菜单下，单击Simulation/paramater子命令，将仿真时间(Stop Time)设置为10秒；4．在模块文件的simulation菜单下，单击Start子命令，开始仿真过程。

5．利用PrintScreen命令，将仿真模型和仿真图形拷贝到WORD文档中。

三：实验内容①惯性环节（仿真结构图、阶跃响应曲线、分析结果）；②积分环节（仿真结构图、阶跃响应曲线、分析结果）；③比例环节（仿真结构图、阶跃响应曲线、分析结果）；④振荡环节（仿真结构图、阶跃响应曲线、分析结果）；⑤实际微分（仿真结构图、阶跃响应曲线、分析结果）； 1.比例环节连接系统, 如图所示: 22.参数设置: 用鼠标双击阶跃信号输入模块，设置信号的初值和终值，采样时间sample time 和阶跃时间step time3.在simulation/paramater中将仿真时间(Stop Time)设置为10秒，4.仿真:simulation/start，仿真结果如图1-1所示改变Kd，观察仿真结果如下图所示（2）积分环节——放大倍数K不同时的波形（3）：微分环节——改变Td、Kd，观察仿真结果（4）：惯性环节--改变其放大倍数K及时间常数T 5（5）振荡环节——改变ξω的值的波形四：实训小结积分环节的传递函数为G=1/Ts(T为积分时间常数)，惯性环节的传递函数为G=1/(Ts+1)（T为惯性环节时间常数）。

控制系统的仿真数学模型系别：机电工程系班级：1301班专业：机械设计制造及其自动化姓名：学号：201309011指导教师：刘春艳一、实验目的由系统的结构方框图得到控制系统模型，其传递函数方框图，用SIMULINK 模型结构图化简控制系统模型，分析系统的阶跃响应，并绘制响应曲线。

二、上机内容1、 Matlab 基础2、 Matlab 中系统建模3、 Matlab 分析系统的动态特性三、实验平台Windows 98或2000或XP Matlab 6.1以上版本四、操作过程、源程序和计算结果：3.15二阶系统的闭环传递函数为()2222nn n s s s G ωξωω++=式中二阶系统固有频率n ω=10 rad/s,试求该系统在欠阻尼、临界阻尼、过阻尼、零阻尼及负阻尼状态下的单位阶跃响应。

(1)欠阻尼，当取二阶系统阻尼分别为ξ=0.2、0.4、0.6、0.8时，仿真模型如下图所示(2) 临界阻尼、过阻尼、零阻尼及负阻尼状态下的单位阶跃响应，当取二阶系统阻尼分别为 =1.0、1.5、0.0、-0.2时，仿真模型如下图所示例题3.16 某单位反馈控制系统框图如下图所示。

试分析开环放大系数K对该系统稳定性的影响。

3-18 对于典型二阶系统,()2222nn n s s s G ωξωω++= ,要求： 1.当固有振荡频率=n ω6rad/s ，阻尼比分别为0.1,0.2, ------0.9,1.0,2.0时系统的单位阶跃响应曲线和单位脉冲曲线；2.当阻尼比7.0=ξ时，固有频率分别为2,4,6,8,10,12rad/s 时的单位阶跃响应曲线和单位脉冲响应曲线。

(1)t=[0:0.1:10];num=[36];den1=[1 1.2 36];sys1=tf(num,den1);den2=[1 2.4 36];sys2=tf(num,den2);den3=[1 3.6 36]; sys3=tf(num,den3);den4=[1 4.8 36];sys4=tf(num,den4);den5=[1 6 36];sys5=tf(num,den5);den6=[1 7.2 36];sys6=tf(num,den6);den7=[1 8.4 36];sys7=tf(num,den7);den8=[1 9.6 36];sys8=tf(num,den8);den9=[1 10.8 36];sys9=tf(num,den9);den10=[1 12 36];sys10=tf(num,den10);den11=[1 24 36];sys11=tf(num,den11);step(sys1,sys2, sys3, sys4, sys5, sys6, sys7, sys8, sys9, sys10, sys11, t);grid on;t=[0:0.1:6];num=[36];den1=[1 1.2 36]; sys1=tf(num,den1); den2=[1 2.4 36]; sys2=tf(num,den2); den3=[1 3.6 36]; sys3=tf(num,den3); den4=[1 4.8 36]; sys4=tf(num,den4); den5=[1 6 36];sys5=tf(num,den5); den6=[1 7.2 36]; sys6=tf(num,den6); den7=[1 8.4 36];sys7=tf(num,den7);den8=[1 9.6 36];sys8=tf(num,den8);den9=[1 10.8 36];sys9=tf(num,den9);den10=[1 12 36];sys10=tf(num,den10);den11=[1 24 36];sys11=tf(num,den11);impulse(sys1,sys2, sys3, sys4, sys5, sys6, sys7, sys8, sys9, sys10, sys11, t);grid on;(2)t=[0:0.1:5];den1=[1 2.84];sys1=tf([4],den1);den2=[1 5.616];sys2=tf([16],den2);den3=[1 8.436];sys3=tf([36],den3);den4=[1 11.264];sys4=tf([64],den4);den5=[1 14100];sys5=tf([100],den5);den6=[1 16.8144];sys6=tf([144],den6);step(sys1,sys2, sys3, sys4, sys5, sys6, t); grid on;t=[0:0.1:6];den1=[1 2.84];sys1=tf([4],den1);den2=[1 5.616];sys2=tf([16],den2);den3=[1 8.436];sys3=tf([36],den3);den4=[1 11.264];sys4=tf([64],den4);den5=[1 14100];sys5=tf([100],den5);den6=[1 16.8144];sys6=tf([144],den6);impulse(sys1,sys2, sys3, sys4, sys5, sys6, t); grid on;。

实验1 模拟控制系统在阶跃响应下的特性实验一、实验目的根据等效仿真原理，利用线性集成运算放大器及分立元件构成电子模拟器，以干电池作为输入信号，研究控制系统的阶跃时间响应。

二、实验内容研究一阶与二阶系统结构参数的改变，对系统阶跃时间响应的影响。

三、实验结果及理论分析1.一阶系统阶跃响应a.电容值1uF，阶跃响应波形：b.电容值2.2uF，阶跃响应波形：c. 电容值4.4uF ，阶跃响应波形：2. 一阶系统阶跃响应数据表电容值 （uF ） 稳态终值U c （∞）（V ） 时间常数T(s) 理论值 实际值 理论值 实际值 1.0 2.87 2.90 0.51 0.50 2.2 2.87 2.90 1.02 1.07 4.42.872.902.242.06元器件实测参数U r = -2.87VR o =505k ΩR 1=500k ΩR 2=496k Ω其中C R T 2=r c U R R U )/()(21-=∞误差原因分析：①电阻值及电容值测量有误差；②干电池电压测量有误差；③在示波器上读数时产生误差；④元器件引脚或者面包板老化，导致电阻变大；⑤电池内阻的影响输入电阻大小。

⑥在C=4.4uF的实验中，受硬件限制，读数误差较大。

3.二阶系统阶跃响应a.阻尼比为0.1，阶跃响应波形：b.阻尼比为0.5，阶跃响应波形：c.阻尼比为0.7，阶跃响应波形：d.阻尼比为1.0，阶跃响应波形：4.二阶系统阶跃响应数据表ξR w（Ω）峰值时间t p（s）U o(t p)（V）调整时间t s（s）稳态终值U s（V）超调（%）M p震荡次数N0.1 454k 0.3 4.8 2.8 2.95 62.7 60.5 52.9k 0.4 3.3 0.5 2.95 11.9 10.7 24.6k 0.4 3.0 0.3 2.92 2.7 11.02.97k 1.0 2.98 1.0 2.98 0 0四、回答问题1.为什么要在二阶模拟系统中设置开关K1和K2，而且必须同时动作？答：K1的作用是用来产生阶跃信号，撤除输入信后，K2则是构成了C2的放电回路。

南京理⼯⼤学控制⼯程基础实验报告《控制⼯程基础》实验报告姓名欧宇涵 914000720206周⽵青 914000720215 学院教育实验学院指导⽼师蔡晨晓南京理⼯⼤学⾃动化学院2017年1⽉实验1：典型环节的模拟研究⼀、实验⽬的与要求：1、学习构建典型环节的模拟电路；2、研究阻、容参数对典型环节阶跃响应的影响；3、学习典型环节阶跃响应的测量⽅法，并计算其典型环节的传递函数。

⼆、实验内容：完成⽐例环节、积分环节、⽐例积分环节、惯性环节的电路模拟实验，并研究参数变化对其阶跃响应特性的影响。

三、实验步骤与⽅法（1）⽐例环节图1-1 ⽐例环节模拟电路图⽐例环节的传递函数为：K s U s U i O =)()(，其中12R RK =，参数取R 2=200K ，R 1=100K 。

步骤： 1、连接好实验台，按上图接好线。

2、调节阶跃信号幅值(⽤万⽤表测)，此处以1V 为例。

调节完成后恢复初始。

3、Ui 接阶跃信号、Uo 接IN 采集信号。

4、打开上端软件，设置采集速率为“1800uS”，取消“⾃动采集”选项。

5、点击上端软件“开始”按键，随后向上拨动阶跃信号开关，采集数据如下图。

图1-2 ⽐例环节阶跃响应（2）积分环节图1-3 积分环节模拟电路图积分环节的传递函数为：ST V V I I O 1-=，其中T I =RC ，参数取R=100K ，C=0.1µf 。

步骤：同⽐例环节，采集数据如下图。

图1-4 积分环节阶跃响应（3）微分环节图1-5 微分环节模拟电路图200KRV IVoC2CR 1V IVo200K微分环节的传递函数为：K ST S T V V D D I O +-=1，其中 T D =R 1C 、K=12R R。

参数取：R 1=100K ，R 2=200K ，C=1µf 。

步骤：同⽐例环节，采集数据如下图。

图1-6 微分环节阶跃响应（４）惯性环节图1-7 惯性环节模拟电路图惯性环节的传递函数为：1+-=TS K V V I O ，其中2T R C =,21RK R =-。

控制工程基础实验报告控制工程基础实验报告院系名称：机电工程学院专业班级：机械09-3班学生姓名：王贺学号：2021041302指导教师：赵弘完成日期20XX年6月6日实验一典型环节及其阶跃响应实验目的1．学习构成典型环节的模拟电路。

2．熟悉各种典型环节的阶跃响应曲线，了解参数变化对典型环节动态特性的影响。

3．学会由阶跃响应曲线计算典型环节的传递函数。

4．熟悉仿真分析软。

实验内容各典型环节的模拟电路如下：1.比例环节2.惯性环节3.积分环节4.微分环节改进微分环节5.比例微分环节实验步骤1．用Workbench连接好比例环节的电路图，将阶跃信号接入输入端，此时使用理想运放;2．用示波器观察输出端的阶跃响应曲线，测量有关参数;改变电路参数后，再重新测量,观察曲线的变化。

3．将运放改为实际元，如采用“LM741“,重复步骤2。

4．记录波形和数据。

5．仿真其它电路，重复步骤2，3，4。

实验总结通过这次实验，我对典型环节的模拟电路有了更加深刻的了解,也熟悉了各种典型环节的阶跃响应曲线，了解参数变化对典型环节动态特性的影响；熟悉仿真分析软。

这对以后的控制的学习有很大的帮助。

实验二二阶系统阶跃响应实验目的1．研究二阶系统的两个重要参数阻尼比ξ和无阻尼自然频率ωn对系统动态性能的影响。

2．学会根据阶跃响应曲线确定传递函数，熟悉二阶系统的阶跃响应曲线。

实验内容二阶系统模拟电路如图：思考：用电路参数表示ξ和ωn实验步骤1．在workbench下连接电路图；将阶跃信号接入输入端，用示波器观测记录响应信号；2．取ωn=10rad/s,即令R=100K,C=1uf：分别取ξ=0，0.25,0.5,0.7,1,2,即取R1=100K,考虑R2应分别取何值，分别测量系统阶跃响应，并记录最大超调量δp%和调节时间ts。

3．取ξ=0.5，即R1=R2=100K；ωn=100rad/s，即取R=100K，C=0.1uf，注意：两个电容同时改变，测量系统阶跃响应，并记录最大超调量δp%和调节时间ts。

控制工程基础实验报告姓名：班级：学号：目录实验三 (1)3.1 实验目的 (1)3.2 实验内容 (1)3.3 实验结果 (2)实验四 (15)4.1实验目的 (15)4.2 实验内容 (15)4.3 实验结果 (15)实验三 控制系统的频域与时域分析一、实验目的：1、掌握控制系统数学模型的基本描述方法和相互转化2、了解控制系统的稳定性分析方法3、掌握控制系统频域与时域分析基本方法二、实验内容1、表示下列传递函数模型,并转化成其他的数学模型(1))523()1()66)(2(4)(23322+++++++=S S S S S S S S S G (2) )52(24)(3++-=S S S S G(3)) )2)(12(1)(++=S S S G(4) []⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛--=⎪⎪⎭⎫ ⎝⎛21212110102110x x y u x x x x2、一个单位负反馈开环传递函数为)14)(15.0()(++=S S S kS G试绘出系统闭环的根轨迹图；并在跟轨迹图上任选一点，试计算该点的增益及其所有极点的位置。

3.已知某负反馈系统的前向通路传递函数为 ，反馈通路传递函数为 。

绘制系统的单位阶跃响应曲线，并计算上升时间，峰值时间，超调量，延迟时间。

三、实验结果 11102-s s 3.01+（1）传递函数模型num=4*conv([1,2],conv([1,6,6],[1,6,6]));>> den=conv([1,0],conv([1,1],conv([1,1],conv([1,1],[1,3,2,5])))); >> Gs=tf(num,den)Transfer function:4 s^5 + 56 s^4 + 288 s^3 + 672 s^2 + 720 s + 288-----------------------------------------------------s^7 + 6 s^6 + 14 s^5 + 21 s^4 + 24 s^3 + 17 s^2 + 5 s零极点模型[z,p,k]=tf2zp(num,den)z =-4.7321 + 0.0000i-4.7321 - 0.0000i-2.0000-1.2679-1.2679p =-2.9042-0.0479 + 1.3112i-0.0479 - 1.3112i-1.0000-1.0000 + 0.0000i-1.0000 - 0.0000ik =4>> Gs2=zpk(Gs)Zero/pole/gain:4 (s+4.732)^2 (s+2) (s+1.268)^2--------------------------------------------s (s+2.904) (s+1)^3 (s^2 + 0.09584s + 1.722)状态空间模型>> [A , B ,C ,D]= tf2ss (num , den)A =-6 -14 -21 -24 -17 -5 01 0 0 0 0 0 00 1 0 0 0 0 00 0 1 0 0 0 00 0 0 1 0 0 00 0 0 0 1 0 00 0 0 0 0 1 0B =1C =0 4 56 288 672 720 288D =>> Gs3=ss(Gs)a =x1 x2 x3 x4 x5 x6 x7 x1 -6 -3.5 -2.625 -1.5 -1.063 -0.3125 0x2 4 0 0 0 0 0 0 x3 0 2 0 0 0 0 0 x4 0 0 2 0 0 0 0 x5 0 0 0 1 0 0 0x6 0 0 0 0 1 0 0 x7 0 0 0 0 0 0.5 0 b =u1x1 16x2 0x3 0x4 0x5 0x6 0x7 0c =x1 x2 x3 x4 x5 x6 x7 y1 0 0.0625 0.4375 1.125 2.625 2.813 2.25d =u1y1 0（2）传递函数模型num=[4,-2];den=[1,0,2,5];>> gs=tf(num,den)Transfer function:4 s - 2-------------s^3 + 2 s + 5零极点模型>> [z,p,k]=tf2zp(num,den)z =0.5000p =0.6641 + 1.8230i0.6641 - 1.8230i-1.3283k =4>> gs2=zpk(gs)Zero/pole/gain:4 (s-0.5)--------------------------------(s+1.328) (s^2 - 1.328s + 3.764) 状态空间模型gs3=ss(A,B,C,D)a =x1 x2 x3x1 0 -2 -5x2 1 0 0x3 0 1 0b =u1x1 1x2 0x3 0c =x1 x2 x3y1 0 4 -2d =u1y1 03零极点模型>> z=[];>> p=[-0.5,-2];>> k=[0.5];>> gs1=zpk(z,p,k)Zero/pole/gain:0.5-------------(s+0.5) (s+2)传递函数模型>> [num,den]=zp2tf(z ,p ,k)num =0 0 0.5000 den =1.00002.5000 1.0000 >> gs=tf(num,den)Transfer function:0.5---------------s^2 + 2.5 s + 1状态空间模型[A , B ,C ,D]=zp2ss(z ,p ,k)A =-2.5000 -1.00001.0000 0B =1C =0 0.5000D =>> gs3=ss(A,B,C,D) a =x1 x2 x1 -2.5 -1x2 1 0 b =u1x1 1x2 0c =x1 x2y1 0 0.5d =u1y1 0（4）状态空间模型A=[0 1;-1 -2];>> B=[0;1];>> C=[0 1];>> D=[0];gs3=ss(A,B,C,D)a =x1 x2x1 0 1x2 -1 -2b =u1x1 0x2 1c =x1 x2y1 0 1d =u1y1 0传递函数模型[num,den]=ss2tf(A,B,C,D)num =0 1.0000 -0.0000 den =1 2 1gs=tf(num,den)Transfer function:s - 1.11e-016-------------s^2 + 2 s + 1零极点模型>> [z, p ,k]=ss2zp(A ,B ,C ,D )z =p =-1-1k =1>> gs2=zpk(z,p,k)Zero/pole/gain:s-------(s+1)^22num=[1];den=conv([1,0],conv([0.5,1],[4,1])); >> rlocus(num,den);>> [K,Poles]=rlocfind(num,den) Select a point in the graphics window selected_point =1.1635 + 3.1522iK =103.6761Poles =-4.59571.1728 + 3.1471i1.1728 - 3.1471i3t=0:0.01:5; num=[10]; den=[1,3,9];G=tf(num,den); >> step(G,t);由图形可知：上升时间tr=0.8,峰值时间tp=1.2，超调量Mp=0.19实验四 Matlab 环境下校正环节的设计一． 实验目的1． 研究校正环节的工作原理以及设计实现方法；2． 研究校正环节对系统稳定性及过渡过程的影响；3． 熟练掌握利用Matlab 实现系统辅助设计及仿真技术。
