摆动气缸承重计算公式摆动气缸是一种常用的液压元件，用于将液压能转化为机械能，实现线性或旋转运动。
在工程实践中，经常需要计算摆动气缸所能承受的最大载荷，以确保设备的安全运行。
本文将介绍摆动气缸承重计算的相关理论知识和计算公式。
摆动气缸承重计算的基本原理是根据气缸的工作压力、活塞面积和摆动角度来确定其承受的最大载荷。
摆动气缸的工作压力通常由液压系统提供，活塞面积是气缸内活塞的有效工作面积，摆动角度是气缸在工作过程中摆动的最大角度。
摆动气缸承重计算的公式如下：F = P × A × sin(θ)。
其中，F表示摆动气缸承受的最大载荷，单位为牛顿（N）或千克力（kgf）；P表示气缸的工作压力，单位为帕斯卡（Pa）或巴（bar）；A表示活塞面积，单位为平方米（m²）或平方厘米（cm²）；θ表示摆动角度，单位为弧度（rad）。
在实际应用中，摆动气缸承重计算的过程可以分为以下几个步骤：1. 确定气缸的工作压力P。
工作压力通常由液压系统提供，可以通过液压系统的工作压力表或传感器来获取。
2. 确定活塞面积A。
活塞面积是气缸内活塞的有效工作面积，可以通过气缸的技术参数或实际测量来获取。
3. 确定摆动角度θ。
摆动角度是气缸在工作过程中摆动的最大角度，可以通过气缸的设计参数或实际测量来获取。
4. 将工作压力P、活塞面积A和摆动角度θ代入公式F = P × A × sin(θ)中，计算摆动气缸承受的最大载荷F。
需要注意的是，在实际应用中，摆动气缸承重计算还需要考虑一些额外因素，如摩擦力、惯性力、外部载荷等。
这些因素会对摆动气缸的承载能力产生影响，因此在实际工程中需要综合考虑这些因素来确定摆动气缸的最大承载能力。
此外，摆动气缸承重计算还需要考虑气缸的安全系数。
安全系数是指摆动气缸实际承载能力与设计承载能力之间的比值，通常取1.5~2.0之间。
在实际工程中，需要根据具体情况确定摆动气缸的安全系数，以确保设备的安全运行。

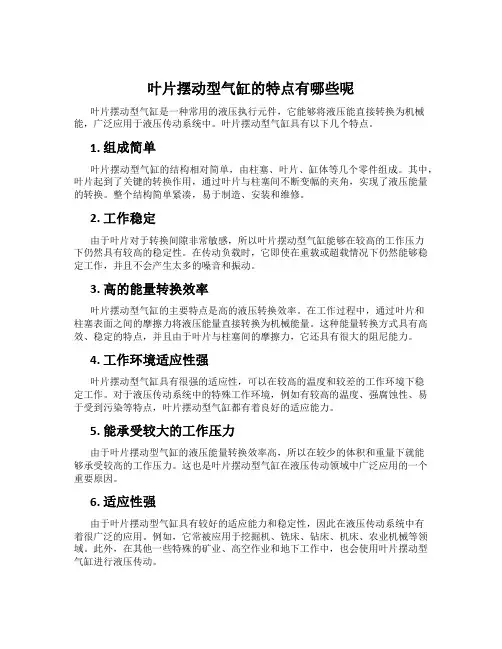

叶片摆动型气缸的特点有哪些呢叶片摆动型气缸是一种常用的液压执行元件，它能够将液压能直接转换为机械能，广泛应用于液压传动系统中。
叶片摆动型气缸具有以下几个特点。
1. 组成简单叶片摆动型气缸的结构相对简单，由柱塞、叶片、缸体等几个零件组成。
其中，叶片起到了关键的转换作用，通过叶片与柱塞间不断变幅的夹角，实现了液压能量的转换。
整个结构简单紧凑，易于制造、安装和维修。
2. 工作稳定由于叶片对于转换间隙非常敏感，所以叶片摆动型气缸能够在较高的工作压力下仍然具有较高的稳定性。
在传动负载时，它即使在重载或超载情况下仍然能够稳定工作，并且不会产生太多的噪音和振动。
3. 高的能量转换效率叶片摆动型气缸的主要特点是高的液压转换效率。
在工作过程中，通过叶片和柱塞表面之间的摩擦力将液压能量直接转换为机械能量。
这种能量转换方式具有高效、稳定的特点，并且由于叶片与柱塞间的摩擦力，它还具有很大的阻尼能力。
4. 工作环境适应性强叶片摆动型气缸具有很强的适应性，可以在较高的温度和较差的工作环境下稳定工作。
对于液压传动系统中的特殊工作环境，例如有较高的温度、强腐蚀性、易于受到污染等特点，叶片摆动型气缸都有着良好的适应能力。
5. 能承受较大的工作压力由于叶片摆动型气缸的液压能量转换效率高，所以在较少的体积和重量下就能够承受较高的工作压力。
这也是叶片摆动型气缸在液压传动领域中广泛应用的一个重要原因。
6. 适应性强由于叶片摆动型气缸具有较好的适应能力和稳定性，因此在液压传动系统中有着很广泛的应用。
例如，它常被应用于挖掘机、铣床、钻床、机床、农业机械等领域。
此外，在其他一些特殊的矿业、高空作业和地下工作中，也会使用叶片摆动型气缸进行液压传动。
综上所述，叶片摆动型气缸具有组成简单、工作稳定、高的能量转换效率、工作环境适应性强、能承受较大的工作压力、适应性强等特点。
在液压传动领域中，叶片摆动型气缸的应用十分广泛，这些特点也是其可以优秀地完成工作任务的重要保证。
摆动气缸工作原理
摆动气缸工作原理是利用气体的压缩和膨胀来产生往复运动的装置。
其主要原理是通过气体的压力差来驱动活塞，使其在气缸内往复振动。
摆动气缸由气缸和活塞组成，气缸内有供气和排气两个通道。
当气缸供气通道打开时，高压气体进入气缸并推动活塞向一个方向移动。
当活塞移动到一定位置时，气缸的排气通道打开，使气体可以从气缸中排出，从而减小气缸内的压力。
由于气体的压力差，活塞会被推动向相反的方向移动。
工作过程中，气缸会周期性地打开或关闭供气和排气通道，以产生连续的往复运动。
这种往复运动可以用来驱动其他装置，例如活塞泵、活塞马达等。
摆动气缸常用于需要往复运动的工业设备中，例如压力机、液压机、升降机等。
它具有结构简单、运动平稳、使用寿命长等优点，广泛应用于各个行业中。
旋转摆动气缸工作原理
旋转摆动气缸是一种常见的气动执行器，它可以将气动能量转换为机械能，实现对工作物体的旋转或摆动。
其工作原理如下：
1.气源供给：通过气源将气体输送至气缸内，提供运动所需的
气动能量。
2.气缸结构：旋转摆动气缸由气缸筒、气缸活塞、活塞杆、连杆、摆杆等组成。
气缸筒内部分为两个工作腔，分别用于气缸的顺时针和逆时针旋转摆动。
3.气驱动：气缸的活塞在气源的驱动下进行横向往复运动。
当
气缸工作腔内的气压发生变化时，活塞就会受到压力的作用而移动。
4.机械传动：活塞杆与连杆连接，并通过机械传动将活塞的往
复运动转化为旋转或摆动运动。
连杆将活塞的直线运动转化为摆杆的往复运动。
5.旋转/摆动运动：当连杆受到活塞运动的影响时，摆杆就会
沿着轴线进行旋转或摆动运动。
通过调节气缸筒内的气压变化，可以控制旋转/摆动的速度和角度。
总之，旋转摆动气缸通过气源提供压力驱动活塞的往复运动，再通过机械传动将活塞运动转化为旋转或摆动运动，实现对工作物体的控制。
这种气动执行器在自动化生产中广泛应用，适用于需要旋转或摆动运动的工作环境。
摆动缸工作原理
摆动缸是一种常见的液压元件，其工作原理是利用液压力传递能量，实现线性
运动转换为旋转运动。
摆动缸由缸体、活塞、连杆、摆杆等部件组成，通过液压油的压力来驱动活塞做往复运动，从而带动连杆和摆杆实现旋转运动。
在摆动缸的工作过程中，液压油被输送到缸体内部，使活塞受到液压力的作用
而做往复运动。
活塞的运动通过连杆传递给摆杆，从而带动摆杆做旋转运动。
摆动缸的工作原理类似于活塞式发动机，通过液压力来传递能量，实现运动形式的转换。
摆动缸的工作原理可以简单概括为，液压油的压力作用于活塞上，活塞做往复
运动，通过连杆传递给摆杆，从而带动摆杆做旋转运动。
摆动缸的工作原理清晰明了，操作简单，广泛应用于工程机械、农机装备、船舶设备等领域。
摆动缸的工作原理与其结构设计密切相关。
摆动缸的结构设计需要考虑活塞、
连杆、摆杆等部件的匹配性和密封性，以保证液压系统的稳定工作。
同时，摆动缸的工作原理也需要考虑液压油的输送和控制方式，以实现对摆动缸的精确控制。
在实际应用中，摆动缸的工作原理对于提高工作效率和精度具有重要意义。
合
理设计摆动缸的结构和控制系统，可以实现对液压能量的有效利用，提高设备的工作效率和稳定性。
因此，深入理解摆动缸的工作原理，对于液压系统的设计和优化具有重要意义。
总之，摆动缸的工作原理是基于液压力传递能量，实现线性运动转换为旋转运
动的原理。
摆动缸在工程机械、农机装备、船舶设备等领域具有广泛的应用，深入理解其工作原理对于提高设备的工作效率和稳定性具有重要意义。
希望本文能够帮助读者更好地理解摆动缸的工作原理，为相关领域的工程应用提供参考。
摆动气缸标准
摆动气缸是一种常见的气动元件，广泛应用于机械设备、工业生产、自动化控制等领域。
摆动气缸标准是指该类气缸的规格、参数、性能、安装、使用等方面的标准化要求，有利于统一生产、交流和应用，提高质量、效率和安全性。
摆动气缸标准主要包括以下内容：
1. 规格和型号：摆动气缸的外形尺寸、安装孔位、工作压力、气缸孔径、行程等规格和型号应符合国际或行业标准要求。
2. 性能指标：摆动气缸的最大工作压力、最大推力、工作速度、重复定位精度等性能指标应符合标准规定或用户需求。
3. 安装要求：摆动气缸应采用合适的安装方式，如法兰安装、螺纹连接、夹紧安装等，并应符合相关标准要求。
4. 使用说明：摆动气缸应按照规定的使用说明正确安装、调试和使用，并应注意安全事项和维护保养。
5. 质量检测：摆动气缸应经过严格的质量检测，包括外观、尺寸、性能等方面的检测，确保产品符合标准要求和用户需求。
总之，摆动气缸标准是保证该类气缸质量、性能和应用的重要依据，有助于提高产品质量、降低成本、推动技术进步。
- 1 -。
摆动气缸原理
摆动气缸是一种常见的气动执行元件，它通过气压驱动来实现线性运动。
在工业自动化控制系统中，摆动气缸通常被用来控制阀门、执行机械手臂的运动等。
本文将介绍摆动气缸的原理、结构和工作过程。
摆动气缸的原理是利用气压的力量来推动活塞进行往复运动，从而实现摆动杆的旋转。
摆动气缸通常由气缸本体、摆动杆、气缸盖、活塞、密封件等部件组成。
气压通过气缸盖上的气压接口进入气缸本体，推动活塞向外运动，进而推动摆动杆进行旋转。
当气压释放时，活塞则会向内运动，摆动杆也会跟随旋转至初始位置。
摆动气缸的工作过程可以分为四个阶段，进气、压缩、推动、排气。
首先，气压通过气缸盖的气压接口进入气缸本体，活塞受到气压的作用向外运动，这个阶段称为进气阶段。
随后，气压继续增加，活塞继续向外运动，气体在活塞前方被压缩，这个阶段称为压缩阶段。
当气压达到一定数值时，活塞会推动摆动杆进行旋转，这个阶段称为推动阶段。
最后，气压释放，活塞向内运动，摆动杆也会跟随旋转至初始位置，这个阶段称为排气阶段。
摆动气缸具有结构简单、工作可靠、寿命长等优点。
它的工作原理清晰明了，能够快速响应控制信号，适用于各种工业场合。
在实际应用中，摆动气缸通常与气动阀、传感器等配合使用，构成完整的气动控制系统，实现自动化生产。
总的来说，摆动气缸是一种常见的气动执行元件，它通过气压驱动来实现线性运动和旋转运动。
它的工作原理清晰明了，结构简单可靠，寿命长，适用于各种工业场合。
希望本文对摆动气缸的原理、结构和工作过程有所帮助，谢谢阅读！。
气缸分类
气缸的种类很多，分类的方法也不同，一般可按压缩空气作用在活塞端面上的方向、结构特征和安装形式来分类。
具体分类如下：
一、从气缸活塞承受气体压力是单向还是双向进行分类：
1、单作用气缸：气缸的活塞只能单向受气压推动，反向时需要借助外力。
2、双作用气缸：气缸的活塞在正、反两个方向上都靠气压推动。
二、从气缸的安装形式进行分类：
1、固定式气缸：气缸缸体固定不动。
2、轴销式气缸：气缸缸体可围绕固定轴销在一定角度内摆动。
3、回转式气缸：气缸缸体通常固定在机床主轴上，可随机床主轴一同旋转，这种气缸常用于机床上的气动卡盘。
三、从气缸的功能及用途进行分类：
1、普通气缸：包括单作用和双作用气缸。
在无特殊要求的情况下一般采用此类气缸。
2、缓冲气缸：气缸带有缓冲装置，可避免活塞运动到端部时发生强烈撞击。
在压力较高和运动速度较高的工作场合，常采用此类气缸。
3、气液阻尼缸：气缸与液压缸串联，可以获得比较精确的运动速度，对调速要求较高的场合可采用此类气缸。
4、摆动气缸：气缸的动作作为绕轴心线作往复转动，可用于夹具转位、阀门开关等。
5、冲击气缸：是一种以活塞杆高速运动形成冲击力的高能缸，可用于冲压、切断等。
5、1、2气缸得工作原理1 普通气缸(1) 单作用气缸如图5-1所示为弹簧复位式单作用气缸，这种气缸在夹紧装置中应用较多。
这种汽缸一个方向得运动由气压驱动，另一方向得运动由其她机械力驱动。
Ao1后缸盖2活塞3弹簧4活塞杆5密封件6前缸盖图5-1弹簧复位式单作用气缸(2) 双作用气缸单活塞杆双作用气缸得结构原理如图5-2所示。
所谓双作用就是指活塞得往复运动均由压缩空气来推动。
在单伸出活塞杆得动力缸中，因活塞右边面积比较大，当空气压力作用在右边时，提供一慢速得与作用力大得工作行程；返回行程时，由于活塞左边得面积较小，所以速度较快而作用力变小。
此类气缸得使用最为广泛，一般应用于包装机械、食品机械、加工机械等设备上。
1、后缸盖2•密封圈3•缓冲密封圈4•活塞密封圈5•活塞6缓冲柱塞7•活塞杆8•缸筒9•缓冲节流阀10.导向套11•前缸盖12.防尘密封圈13.磁铁14.导向环图5-2普通型单活塞杆双作用气缸2•特殊气缸(1)气液阻尼缸气液阻尼气缸就是由气缸与液压缸组合而成，它以压缩空气为能源，利用油液得不可压缩性与控制流量来获得活塞得平稳运动，调节活塞得运动速度。
图5-3所示得工作原理。
它得液压缸与气缸共用同一缸体，两活塞固定在同一活塞杆上。
1气缸2液压缸3单向阀4油箱5节流阀图5-3 气液阻尼缸气液阻尼缸运动平稳，停位精确，噪声小，与液压缸相比，它不需要液压源，经济性好。
同时具有气缸与液压缸得优点。
(2)薄膜式气缸如图5-4所示为薄膜式气缸，它就是一种利用膜片在压缩空气作用下产生变形来推动活塞杆做直线运动得气缸。
它有单作用式(图5-4a)所示与双作用式(图5-4b)所示两种。
薄膜式气缸中得膜片有平膜片与盘形膜片两种，因受膜片变形量限制，活塞位移较小，一般都不超过50mm。
Ta) b)图5-4薄膜式气缸1缸体2膜片3膜盘4活塞杆(3) 无活塞杆气缸无杆气缸没有普通气缸得刚性活塞杆，它利用活塞直接或间接实现直线运动，如图5-5所示，无杆气缸由缸筒2,防尘与抗压密封件7、4,无杆活塞3,左右端盖1,传动舌片5,导架6等组成。
festo摆动气缸工作原理
FESTO摆动气缸是一种气动执行元件，它利用压缩空气作为动力源，驱动输出轴在一定角度范围内作往复回转运动。
这种气缸广泛应用于需要角度位移或摆动的自动化控制系统中，如机器人、自动化装配线、阀门控制等。
FESTO摆动气缸的工作原理主要基于气动驱动和机械转换。
以下是摆动气缸的基本工作原理：
1. 气动驱动：当压缩空气输入到气缸的一侧时，气缸内的活塞或叶片受到气压的作用，产生推力。
这个推力通过机械结构转换为旋转力矩，驱动输出轴旋转。
2. 机械转换：摆动气缸内部通常包含齿轮、齿条或其他机械传动机构，这些机构将活塞或叶片的直线运动转换为旋转运动，从而实现输出轴的摆动。
3. 摆动角度调节：许多摆动气缸具有可调节的摆动角度，这通常通过调整气缸内的挡块或限位器来实现。
用户可以根据需要设定输出轴的摆动范围。
4. 双作用设计：FESTO摆动气缸可以是双作用的，这意味着它们可以从两个方向接收压缩空气，从而实现双向摆动。
5. 缓冲和定位：为了提高摆动气缸的稳定性和减少冲击，许多气缸设计有缓冲装置，如弹性垫或液压缓冲器。
此外，气缸还可能配备有定位装置，用于精确控制输出轴的位置。
6. 附件和连接：摆动气缸可以配备各种附件，如连接板、挡块、
液压缓冲器等，以便于安装和集成到自动化系统中。
FESTO摆动气缸的精确度和可靠性使其在自动化和控制技术领域中得到广泛应用。
通过适当的选型和安装，这些气缸可以提供稳定和可重复的运动，满足各种工业应用的需求。
摆动气缸工作原理
摆动气缸工作原理是指利用气动原理将压缩空气或气体传递给气缸内的活塞，从而产生连续的摆动运动。
摆动气缸通常由气缸本体、活塞、气源、控制阀和通气口等组成。
当控制阀开启时，气源中的压缩空气通过管道进入气缸，推动活塞运动。
活塞在运动过程中将压缩空气转化为机械能，实现了摆动气缸的工作。
具体而言，摆动气缸工作原理如下：
1. 当控制阀关闭时，气缸内的压缩空气无法进入，活塞停止运动。
2. 当控制阀开启时，气源中的压缩空气通过通气口进入气缸。
3. 压缩空气进入气缸后，推动活塞向前运动，从而实现摆动气缸的工作。
4. 当压缩空气进一步注入气缸时，活塞运动到一定位置，控制阀关闭，阻止进气。
5. 此时，气缸内的压缩空气无法继续注入，但活塞的惯性使其继续向前运动。
6. 活塞运动到极限位置后，控制阀再次开启，气缸内的压缩空气流出，从而推动活塞向后运动。
7. 活塞运动至后退极限位置后，重复以上循环，实现连续的摆动运动。
在摆动气缸工作原理中，控制阀起到了关键的作用，通过控制阀的开启和关闭，可以调节气缸的运动速度和摆动幅度。
同时，通过调整气源中的压缩空气压力，也可以影响活塞的运动力度。
这样，摆动气缸可以适应不同的应用需求，实现精确的运动控制。
神威气动 文档标题：齿轮齿条摆动气缸一、齿轮齿条摆动气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
叶片式摆动气缸用途【原创版】目录1.叶片式摆动气缸的概述2.叶片式摆动气缸的用途3.叶片式摆动气缸的特点及优势4.叶片式摆动气缸在机械手中的应用5.结论正文一、叶片式摆动气缸的概述叶片式摆动气缸是一种将直线运动转化为旋转运动的气动执行元件，主要由缸体、叶片、活塞等部分组成。
通过压缩空气的压力变化，实现叶片的摆动，从而实现角度的调节。
二、叶片式摆动气缸的用途叶片式摆动气缸广泛应用于各种工业自动化领域，如机器人、机械手、自动化生产线等。
其主要用途有：1.角度调节：叶片式摆动气缸可以精确地实现角度的调节，因此在需要角度调整的场合，如机器人手臂、机械手的关节等，有着广泛的应用。
2.负载承载：叶片式摆动气缸可以承受一定的负载，因此在负载承受能力要求较高的场合，如自动化生产线上的搬运、装配等，也有着很好的应用。
3.紧凑安装：叶片式摆动气缸结构紧凑，体积小，重量轻，可以直接安装在机械手上，不占用过多空间，便于安装和维护。
三、叶片式摆动气缸的特点及优势叶片式摆动气缸具有以下特点和优势：1.结构简单：叶片式摆动气缸的结构相对简单，主要由缸体、叶片、活塞等部分组成，便于生产、安装和维护。
2.动作平稳：叶片式摆动气缸在运动过程中，叶片与缸体之间的摩擦力较小，因此动作平稳，噪音低。
3.泄漏量小：叶片式摆动气缸采用特殊密封结构，因此泄漏量较小，可以提高系统的工作效率。
4.角度范围大：叶片式摆动气缸的摆动角度可以达到 280 度，甚至更大，能满足多种工况的需求。
四、叶片式摆动气缸在机械手中的应用在机械手中，叶片式摆动气缸主要应用于关节、手臂等部位，实现角度的调整和负载的承载。
由于其结构紧凑、动作平稳、泄漏量小等特点，使得叶片式摆动气缸在机械手中的应用越来越广泛。
五、结论综上所述，叶片式摆动气缸具有结构简单、动作平稳、泄漏量小、角度范围大等特点，广泛应用于工业自动化领域，如机器人、机械手等。
神威气动 文档标题：摆动式气缸
一、摆动式气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
神威气动 4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
神威气动 例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
