电热恒温鼓风干燥箱作业指导书

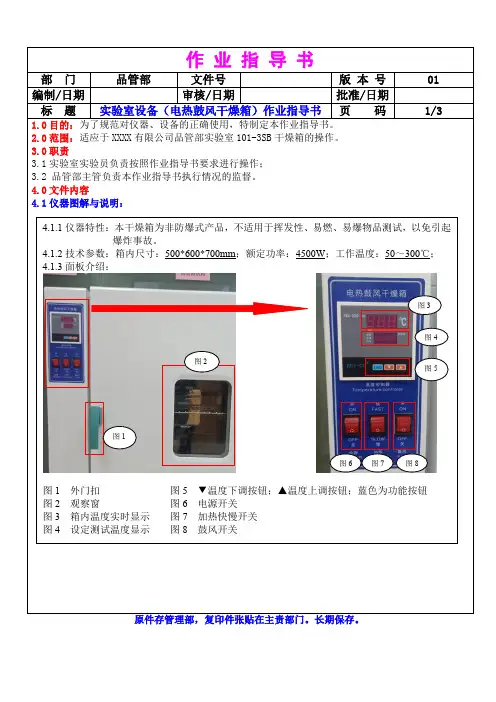

部 门 品管部 文件号 版 本 号01 编制/日期 审核/日期 批准/日期 标 题 实验室设备（电热鼓风干燥箱）作业指导书页 码1/31.0目的：为了规范对仪器、设备的正确使用，特制定本作业指导书。

2.0范围：适应于XXXX 有限公司品管部实验室101-3SB 干燥箱的操作。

3.0职责3.1实验室实验员负责按照作业指导书要求进行操作； 3.2 品管部主管负责本作业指导书执行情况的监督。

4.0文件内容4.1仪器图解与说明：原件存管理部，复印件张贴在主责部门。

长期保存。

4.1.1仪器特性：本干燥箱为非防爆式产品，不适用于挥发性、易燃、易爆物品测试，以免引起爆炸事故。

4.1.2技术参数：箱内尺寸：500*600*700mm ；额定功率：4500W ；工作温度：50～300℃； 4.1.3面板介绍：图1 外门扣 图5 ▼温度下调按钮；▲温度上调按钮；蓝色为功能按钮 图2 观察窗 图6 电源开关 图3 箱内温度实时显示 图7 加热快慢开关 图4 设定测试温度显示 图8 鼓风开关 图1 图2图3 图4 图5图7 图6 图8部门品管部文件号版本号01 编制/日期审核/日期批准/日期标题实验室设备（电热鼓风干燥箱）作业指导书页码2/3 4.2操作步骤步骤图示作业手法注意事项4.2.1 开机a将仪器顶部散热排风口旋转打开；b 依次打开电源开关、打开鼓风开关、加热调至慢档。

开机前，先检查干燥箱的电器性能，并注意是否有短路或漏电现象，箱体必须有效接地，以确保安全；随时检查散热排风口通风正常，切勿堵塞；通电时切忌打开箱体左侧，内有电器线路，防止触电，切勿用湿布擦抹，更不能用水冲洗。

4.2.2 温度设置a按▲▼温度调节至所需温度最高设定温度不得超过300℃4.2.3 打开箱门a把住外门扣向上拉开门扣打开箱门后，注意手不要触碰箱内部分，避免烫伤；不要将水溅到箱门内层玻璃上，以免玻璃遇骤冷而破裂。

原件存管理部，复印件张贴在主责部门。

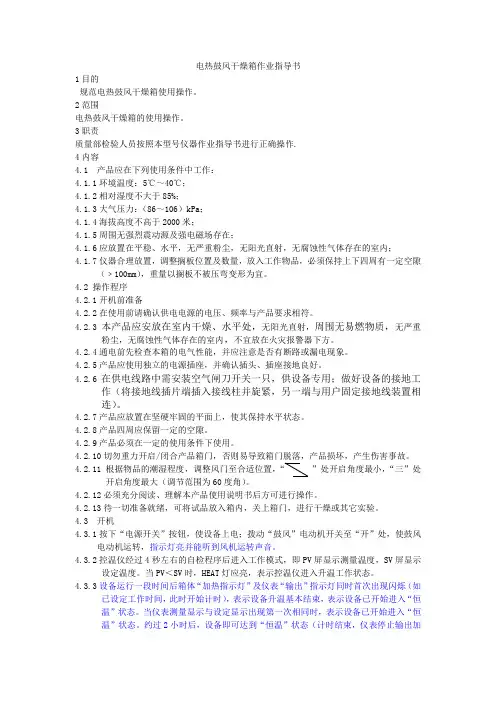

电热鼓风干燥箱作业指导书1目的规范电热鼓风干燥箱使用操作。

2范围电热鼓风干燥箱的使用操作。

3职责质量部检验人员按照本型号仪器作业指导书进行正确操作.4内容4.1 产品应在下列使用条件中工作：4.1.1环境温度：5℃～40℃；4.1.2相对湿度不大于85%；4.1.3大气压力：（86～106）kPa；4.1.4海拔高度不高于2000米；4.1.5周围无强烈震动源及强电磁场存在；4.1.6应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；4.1.7仪器合理放置，调整搁板位置及数量，放入工作物品，必须保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。

4.2 操作程序4.2.1开机前准备4.2.2在使用前请确认供电电源的电压、频率与产品要求相符。

4.2.3本产品应安放在室内干燥、水平处，无阳光直射，周围无易燃物质，无严重粉尘，无腐蚀性气体存在的室内，不宜放在火灾报警器下方。

4.2.4通电前先检查本箱的电气性能，并应注意是否有断路或漏电现象。

4.2.5产品应使用独立的电源插座，并确认插头、插座接地良好。

4.2.6在供电线路中需安装空气闸刀开关一只，供设备专用；做好设备的接地工作（将接地线插片端插入接线柱并旋紧，另一端与用户固定接地线装置相连）。

4.2.7产品应放置在坚硬牢固的平面上，使其保持水平状态。

4.2.8产品四周应保留一定的空隙。

4.2.9产品必须在一定的使用条件下使用。

4.2.10切勿重力开启/闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。

4.2.11根据物品的潮湿程度，调整风门至合适位置，“”处开启角度最小，“三”处开启角度最大（调节范围为60度角）。

4.2.12必须充分阅读、理解本产品使用说明书后方可进行操作。

4.2.13待一切准备就绪，可将试品放入箱内，关上箱门，进行干燥或其它实验。

4.3 开机4.3.1按下“电源开关”按钮，使设备上电；拨动“鼓风”电动机开关至“开”处，使鼓风电动机运转，指示灯亮并能听到风机运转声音。

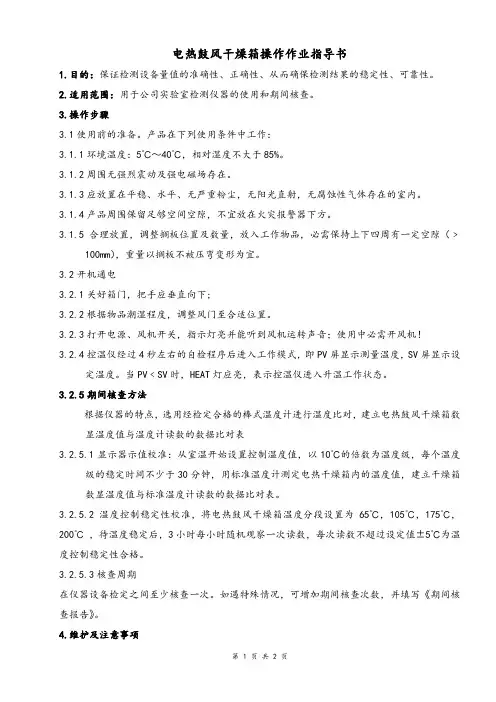

电热鼓风干燥箱操作作业指导书1.目的：保证检测设备量值的准确性、正确性、从而确保检测结果的稳定性、可靠性。

2.适用范围：用于公司实验室检测仪器的使用和期间核查。

3.操作步骤3.1使用前的准备。

产品在下列使用条件中工作：3.1.1环境温度：5℃～40℃，相对湿度不大于85%。

3.1.2周围无强烈震动及强电磁场存在。

3.1.3应放置在平稳、水平、无严重粉尘，无阳光直射，无腐蚀性气体存在的室内。

3.1.4产品周围保留足够空间空隙，不宜放在火灾报警器下方。

3.1.5合理放置，调整搁板位置及数量，放入工作物品，必需保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。

3.2开机通电3.2.1关好箱门，把手应垂直向下;3.2.2根据物品潮湿程度，调整风门至合适位置。

3.2.3打开电源、风机开关，指示灯亮并能听到风机运转声音；使用中必需开风机！3.2.4控温仪经过4秒左右的自检程序后进入工作模式，即PV屏显示测量温度，SV屏显示设定温度。

当PV﹤SV时，HEAT灯应亮，表示控温仪进入升温工作状态。

3.2.5期间核查方法根据仪器的特点，选用经检定合格的棒式温度计进行温度比对，建立电热鼓风干燥箱数显温度值与温度计读数的数据比对表3.2.5.1显示器示值校准：从室温开始设置控制温度值，以10℃的倍数为温度级，每个温度级的稳定时间不少于30分钟，用标准温度计测定电热干燥箱内的温度值，建立干燥箱数显温度值与标准温度计读数的数据比对表。

3.2.5.2温度控制稳定性校准，将电热鼓风干燥箱温度分段设置为65℃，105℃，175℃，200℃，待温度稳定后，3小时每小时随机观察一次读数，每次读数不超过设定值±5℃为温度控制稳定性合格。

3.2.5.3核查周期在仪器设备检定之间至少核查一次。

如遇特殊情况，可增加期间核查次数，并填写《期间核查报告》。

4.维护及注意事项4.1每次使用结束后，关电源。

打开箱门取物时请千万注意，以免烫伤。

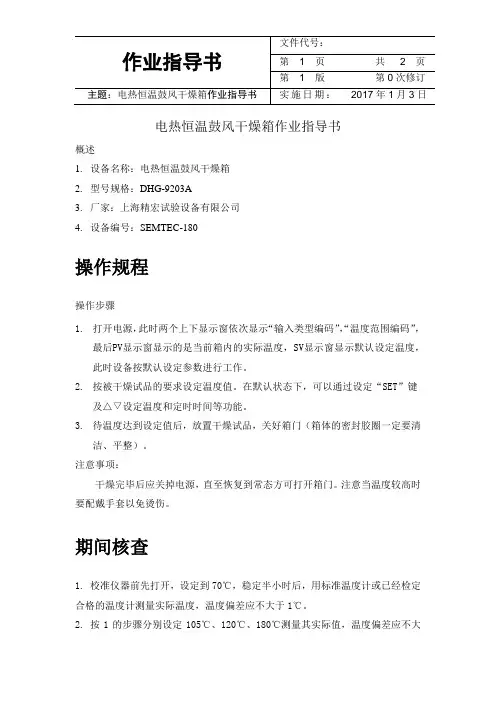

电热恒温鼓风干燥箱作业指导书概述1.设备名称：电热恒温鼓风干燥箱2.型号规格：DHG-9203A3.厂家：上海精宏试验设备有限公司4.设备编号：SEMTEC-180操作规程操作步骤1.打开电源，此时两个上下显示窗依次显示“输入类型编码”，“温度范围编码”，最后PV显示窗显示的是当前箱内的实际温度，SV显示窗显示默认设定温度，此时设备按默认设定参数进行工作。

2.按被干燥试品的要求设定温度值。

在默认状态下，可以通过设定“SET”键及△▽设定温度和定时时间等功能。

3.待温度达到设定值后，放置干燥试品，关好箱门（箱体的密封胶圈一定要清洁、平整）。

注意事项：干燥完毕后应关掉电源，直至恢复到常态方可打开箱门。

注意当温度较高时要配戴手套以免烫伤。

期间核查1. 校准仪器前先打开，设定到70℃，稳定半小时后，用标准温度计或已经检定合格的温度计测量实际温度，温度偏差应不大于1℃。

2. 按1的步骤分别设定105℃、120℃、180℃测量其实际值，温度偏差应不大于2℃。

3. 校准结果以上校准结果应符合JJF 1101-2003规定要求。

核查周期：核查周期应在两次校准日期之间，为6个月一次。

维护保养维护和保养1、干燥箱应经常保持清洁，箱内玻璃应用松软棉布擦拭，切忌用有腐蚀性的化学溶液擦拭，以免发生化学反应和擦伤玻璃。

2、如果干燥箱长期不使用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，并套好塑料薄膜防尘罩，以免电器受潮而影响使用。

3、严格遵守操作规程，如仪器出现故障，应立即报告保管人或科室负责人，查明原因，及时处理，不得擅自“修理”，并做好使用和故障情况登记及试验记录。

4、干燥箱外壳必须有效的接地，以保证安全。

5、干燥箱内无防爆装置，禁止把易爆物品放入干燥箱内。

维护频率：每季度一次。

编制人：审核人：批准人：年月日。

电热恒温鼓风干燥箱期间核查作业指导书展开全文1 编制目的检查电热恒温鼓风干燥箱的温度示值偏差、温度均匀度、波动性，确认仪器的可靠性，使其保持良好的运行状态，从而保证本实验室所得到的测量结果准确可靠。

2 适用范围适用于电热恒温鼓风干燥箱在使用中或维修后的期间核查。

3 核查周期原则上电热恒温鼓风干燥箱校准周期一般不超过12个月。

如发生移位、维修等可能影响生化培养箱测量精度情况，应适时调整期间核查的时机或增加期间核查的次数。

4 核查内容外观核查，显示器示值，温度控制稳定性。

5 核查依据5.1 电热恒温鼓风干燥箱使用说明书。

5.2 JJF1101《环境试验设备温度、湿度参数校准规范》。

6 核查条件6.1环境条件：温度25±10℃，相对湿度≤85%。

6.2 校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体，应避免其他冷、热源的影响。

7 核查方法7.1 外观检查7.1.1 电热鼓风干燥箱仪器外观完好，不应有影响仪器准确度的缺陷；带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

7.1.2 鼓风机可正常运行，读数显示应清晰，控制器使用正常。

7.2 测量点位置核查温度点一般选择在设备的中层的四个角落与中心点（共5个点），测试点与内壁的距离不小于各边长的1/10。

中心测试点应在电热恒温鼓风干燥箱的几何中心。

将已检定的精确度为0.2℃温度计分别放置在测试点上，打开电源，电热鼓风干燥箱的温度值设定值核查值。

待设备工作室温度稳定后，开始记录温度计的温度，每隔2min记录一次数据，连续进行15次。

7.3 温度示值偏差计算公式：式中：△X d—温度偏差，℃；X d—设备显示的温度值，℃；X0—中层测试温度的15次平均值，℃。

7.4 温度控制稳定性环境试验设备在稳定状态下，工作空间各测量点30min内（每2min测试一次）每次测量中实测最高温度与最低温度之差的算术平均值。

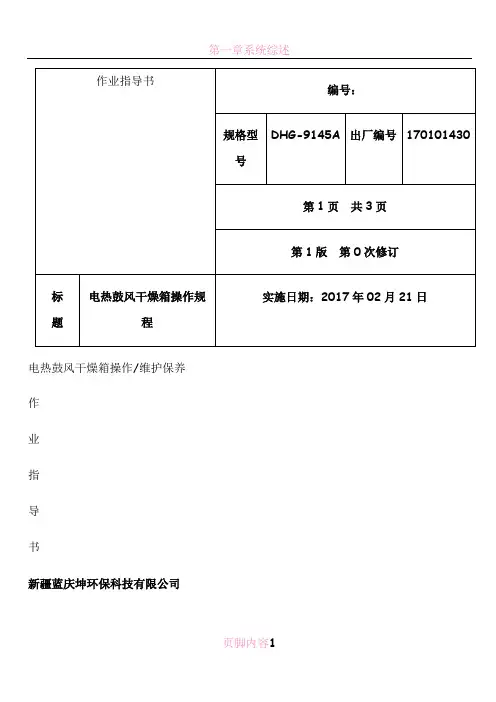

电热鼓风干燥箱操作/维护保养作业指导书新疆蓝庆坤环保科技有限公司一、使用步骤1、接通电源，打开各功能开关，按照仪表使用说明书设定使用温度值，待温升接近设定值时，应关掉辅助加热开关，以减少温冲过高现象；2、工作中应适当打开排气阀，使箱内气体流通及潮气外溢，第一次使用时必须进行烘干，加热至150℃左右待箱内烟雾排尽时再进行使用；3、第一次恒温过程中，因受热冲击值的影响，可能出现温冲过高的现象，待温度降到恒温点再次恒温时，其温冲现象就会降低，反复恒温几次后，即可达到技术要求；4、在使用过程中应随时注意其温度变化，如超温过大应及时关掉电源进行检查。

二、注意事项1、工作环境：环境温度在5-40℃，相对湿度不能大于80%，周围无易燃易爆及腐蚀性强的气体；2、易燃易爆物品不准放入箱内烘焙；3、在使用过程中不准用手触摸视镜4、保持箱内外清洁。

三、期间核查1、核查温度点一般选择在设备的中层的四个角落与中心点（共五个点），测试点应与内壁的距离不小于各边长的1/10。

中心测试点应在恒温培养箱的几何中心。

2、将已检定的温度计分别放置在测试点上，打开电源将恒温设备的温度设定至核查值。

3、待设备工作室温度稳定后，开始记录温度计的温度，每隔2min记录一次数据，连续进行10次。

温度偏差：±2℃，温度均匀度：2℃，温度波动度：±1℃。

4、核查周期：半年一次。

四、设备维护1.首先应该安放在室内干燥及水平处，不必使用其它固定装置。

2.应在供电线路中安装控制开关一只，供此箱专用，并用此电源线粗一倍之导线作接地线。

3.通电前应先检查烘箱电器性能，并注意是否有短路或漏电现象。

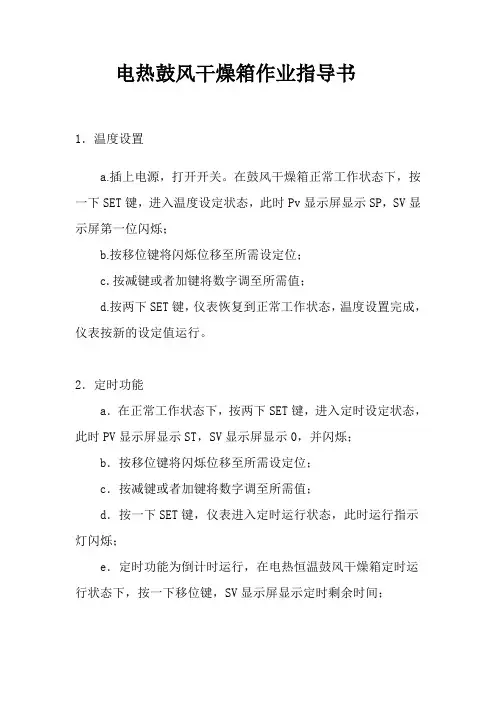

电热鼓风干燥箱作业指导书
1．温度设置
a.插上电源，打开开关。

在鼓风干燥箱正常工作状态下，按一下SET键，进入温度设定状态，此时Pv显示屏显示SP，SV显示屏第一位闪烁；
b.按移位键将闪烁位移至所需设定位；
c.按减键或者加键将数字调至所需值；
d.按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。

2．定时功能
a．在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；
b．按移位键将闪烁位移至所需设定位；
c．按减键或者加键将数字调至所需值；
d．按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；
e．定时功能为倒计时运行，在电热恒温鼓风干燥箱定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；
f．定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End，并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；
g．在定时结束状态下，按一下 SET键，仪表恢复到正常工作状态。

h．在定时结束状态下，由于仪表温度控制部分停止工作，Pv显示屏显示钓测量值会下降到环境温度，此为正常现象。

i．如果无需使用定时功能，请务必将定时时问设置为零。

j．定时功能运行过程中，如发生意外断电，重新上电后，定时剩条爵伺自动归零。

k．本设备的定时范围：l～9999分钟或1 ～9999小时。

一恒科技作业指导书产品:恒型号:LHS-XXX系列版本: A1站别: 产品调试
温度计图5
制作: 陈晓春生产：史齐波审核：李晓东核准:居之飞版本更改
更改原因生效日期：2011.6.15 页数：共3页 第3页
误差不大于0.5℃，若稍有偏差，应重新略修整Pb、PK值。

6、按产品调试要求的外观、报警误差、波动度、升温速率等指标进行自检
，并填写调试单，签名
7、调试开机至此应不小于4小时，若开机满转4小时，则开机将箱门打开
待冷却到室温。

注意：在调试过程中若更换元器件，应重新计时，再老化
不小于4小时。

：电热鼓风干燥箱:DHG-XXX系列 Pk=(PV值-水银显示温度+Pb)*(-25)
5.9 按SHE键5秒以上，同时进行Pb、PK值的设置
5.10 经过一段时间后，观察160℃点的显示温度值与水银温度计上的读数
的差值应小于0.5℃，再将温度下降至80℃，校准80℃点显示与实际温度。
