第十五章《电功和电热》单元测试(苏科版初三下) (5)

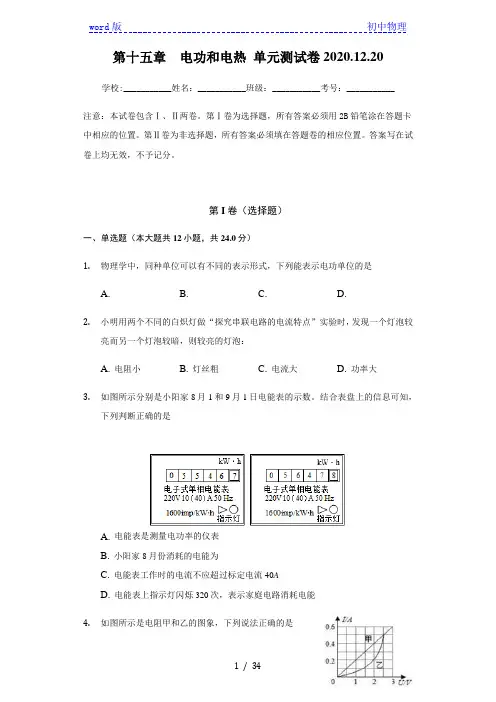

第十五章电功和电热单元测试卷2020.12.20学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。

第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。

第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。

答案写在试卷上均无效，不予记分。

第I卷（选择题）一、单选题（本大题共12小题，共24.0分）1.物理学中，同种单位可以有不同的表示形式，下列能表示电功单位的是A. B. C. D.2.小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡：A. 电阻小B. 灯丝粗C. 电流大D. 功率大3.如图所示分别是小阳家8月1和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是A. 电能表是测量电功率的仪表B. 小阳家8月份消耗的电能为C. 电能表工作时的电流不应超过标定电流40AD. 电能表上指示灯闪烁320次，表示家庭电路消耗电能4.如图所示是电阻甲和乙的图象，下列说法正确的是A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，C. 只将电阻甲和乙串联，若电路电流为时，则电路总电阻为D. 只将电阻甲和乙并联，若电源电压为2V时，则电路总功率为5.下列情况中不属于防止电热危害的是A. 电视机的后盖有很多孔B. 电脑机箱内有小风扇C. 电动机有许多散热片D. 家电长时间停用，隔一段时间应通电一段时间6.一盏“”的日光灯，一只“”的电烙铁，一把“”的电扇，它们同时工作3小时，产生的热量A. 日光灯多B. 电烙铁多C. 电扇多D. 一样多7.某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间A. B. C. D.8.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，如图所示，闭合总开关，发现灯泡正常发光。

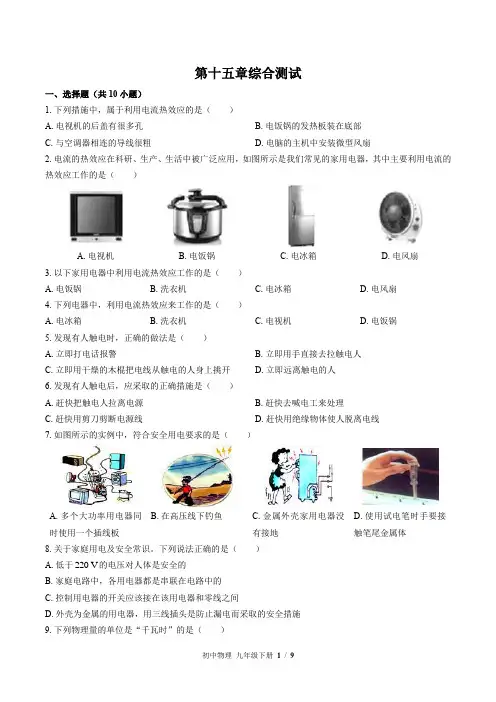

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.电饭锅的发热板装在底部C.与空调器相连的导线很粗D.电脑的主机中安装微型风扇2.电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A.电视机B.电饭锅C.电冰箱D.电风扇3.以下家用电器中利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电风扇4.下列电器中，利用电流热效应来工作的是（）A.电冰箱B.洗衣机C.电视机D.电饭锅5.发现有人触电时，正确的做法是（）A.立即打电话报警B.立即用手直接去拉触电人C.立即用干燥的木棍把电线从触电的人身上挑开D.立即远离触电的人6.发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线7.如图所示的实例中，符合安全用电要求的是（）A.多个大功率用电器同时使用一个插线板B.在高压线下钓鱼C.金属外壳家用电器没有接地D.使用试电笔时手要接触笔尾金属体8.关于家庭用电及安全常识。

下列说法正确的是（）A.低于220 V的电压对人体是安全的B.家庭电路中，各用电器都是串联在电路中的C.控制用电器的开关应该接在该用电器和零线之间D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.下列物理量的单位是“千瓦时”的是（）A.电能B.电压C.电功率D.电流10.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能二、填空题（共5小题）11.生活中常用的微波炉是用________来加热食品的，电烤炉是利用电流的________效应来取暖的。

12.用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的________效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的________效应。

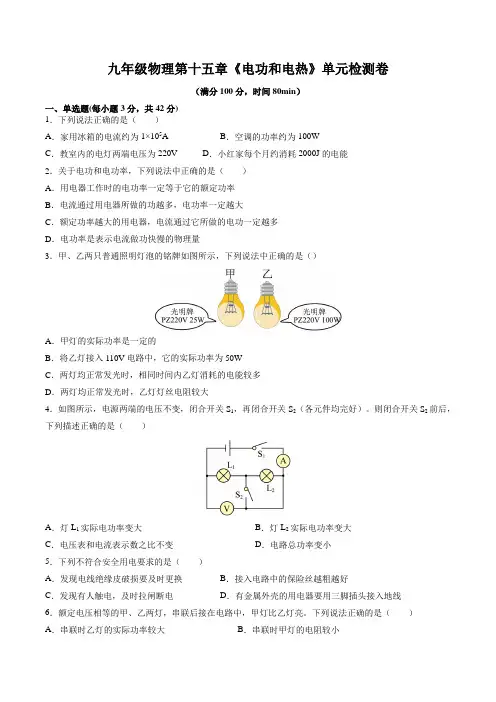

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

第十五章综合测试一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表A示数变小D.电路消耗的总功率变大12.关于家庭电路和安全用电，下列选项中正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，灯泡正常发光，用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B处亮、C处不亮B.C处亮、B处不亮C.都亮D.都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A.40小时B.25小时C.1/40小时D.90小时5.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A.只是家庭电路的总开关B.是家庭电路的某用电器开关C.代替了闸刀开关和熔丝D.跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A .中学生100 m 短跑成绩约为7 sB .人的正常体温是39 ℃C .一个中学生从一楼走上二楼做的功约150 JD .家用电冰箱正常工作电流约1 A8.一盏10 W 灯泡两端的电压是2.5 V ，在半小时内通过灯泡的电荷量是（ ） A .7 200库B .450库C .45库D .72库9.有两只分别标有“6 V 3 W ”和“9 V 3 W ”的小灯泡1L 、2L ，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A .1L 和2L 正常工作时的电流一样大B .1L 和2L 串联在一起同时使用时，两灯一样亮C .1L 和2L 并联在一起同时使用时，两灯消耗的功率一样大D .将1L 串联在一个12Ω的电阻，接在电源电压为12V 的电路中，1L 也能正常发光10.标有“220 V 100 W ”的甲灯和“220 V 40 W ”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（ ） A .甲灯大B .乙灯大C .一样大D .无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（ ） A .白炽灯仍然能发光 B .电动机仍然能转动 C .电饭锅仍然能煮饭D .电熨斗仍然能熨衣服12.在图的做法中，符合安全用电原则的是（ ）A .在电线上晒湿衣服B .使用绝缘皮破损的插头C.同时使用大功率的用电器D .不靠近高压电13.标有“2400 Ω 40 W ”和“2400 Ω 20 W ”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ） A .1:2B .2:1C .1:1D .1:414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。

若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。

开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

甲 乙+ +- _ 初中物理学习材料《第十五章 电功与电热》 单元测试填一填1．物理学中利用_______物理量来量度用电器消耗电能的多少，利用_______ 物理量来量度用电器消耗电能的快慢。

2．电功的常用单位还有度和kw ·h ，其换算关系为：1度= kw·h = J 。

3．电炉工作时通过的电流强度是2 A ，它两端电压是220 V ，在10 min 内产生的热量是J ，电流做功是 J 。

4．一个标有“220 V 、100 W ”的灯泡，正常发光时，1 min 产生 J 的热量，1度电可供它正常工作 h 。

5. 观察并回答下列问题。

（1）图1左所示仪表是 。

（2）图1右所示是该表在月初和月底两次示数，则用户在这段时间内用电_________kw ·h 。

6. 如图2所示电路中，小灯泡 L 标有“2.5 V, 1 W ”字样，电阻 R 为5Ω。

当开关S 闭合时，小灯泡恰好正常发光，则电源电压为 V ，小灯泡电阻为 Ω，电流表示数为 ＿＿＿＿＿＿A 。

7．电热壶的工作原理是利用了电流的________效应。

利用电热壶烧水时，将________能转化为_______能，使水烧开。

给手机 电池充电，这是将________能转化为_______能。

8. 每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS ”研究小组的同学进行了调查，了解到在正常工作时，25 W 的白炽灯与5 W 的电子节能灯、45 W 的白炽灯与9 W 的电子节能灯，60 W 的白炽灯与11 W 的加电费分别为______________元和_____________元，由此可见你将选择___________。

9. 松下M7型摄像机的随机蓄电池的容量是“2 Ah ”（“2 Ah ”的含义是：该蓄电池若以2 A 的电流放电，可放电1 h 。

），输出电压为12 V 。

第十五章 《电功和电热》单元测试卷（试卷满分：90分，测试时间：45分钟）一、选择题（共10小题，每小题2分，共2×10=20分） 1．电能表可测量下列物理量中的( )A. 电流B. 电压C. 电阻D. 电能 2．下列家用电器，主要利用电流热效应工作的是( ) A. 收音机 B. 电视机 C. 电风扇 D. 电饭锅3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. t RU 2C. I 2RtD. 前面三个都可以4．下列数据中，最接近实际情况的是( )A ．普通家用照明灯的工作电流约为2AB ．家用手电筒的额定功率约为200WC ．一节新干电池的电压约为1.5VD ．电饭锅加热煮饭时的功率约为100W 5．下列关于生活用电的说法正确的是( ) A ．家庭电路中开关接在火线或零线上都可以 B ．当保险丝熔断后，可以用铜丝代替C ．使用测电笔时，手不要接触笔尾金属体，以免触电D ．发生触电事故时，应立即切断电源6．电炉中电阻丝通电一段时间变得很烫，连接电炉的导线不怎么热，主要因为( ) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 7．关于电功，下列说法中正确的是( ) A.用电器通电的时间越长，电流做的功一定越多 B.通过用电器的电流越大，电流做的功一定越多 C.用电器两端的电压越大，电流做的功一定越多 D.用电器消耗的电能越大，电流做的功一定越多8．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A.电流表示数变小B.灯泡L 亮度变亮C.电压表示数变大D.电路消耗的总功率变大9．现有“6V 3W ”的灯泡L 1和“6V 6W ”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化。

下列关于两只灯泡的说法正确的是( ) A ．串联后接到12V 电源的两端，两灯均能正常发光 B ．串联工作时，L1和L2两端的电压之比为1:2 C ．并联工作时，L1和L2中的电流之比为2:1 D ．并联工作时，L1和L2的功率之比为1:210．如图所示，电源电压4.5V ，定值电阻R 0为10Ω，滑动变阻器R 规格为“20Ω 2A ”，电流表和电压表量程分别选择“0～0.6A ”、“0～3V ”．闭合开关S ，电路正常丁作时，下列叙述正确的是( )A ．电流表示数最大值为0.6AB ．电压表示数范围为1V ～3VC ．滑动变阻器的功率可达0.5WD ．滑动变阻器阻值变化范围为5Ω～10Ω 二、填空题（共5小题，每空2分，共2×14=28分）11．在家庭电路中火线与零线之间的电压为 V ，生活中可以用 判断火线与零线．当家庭电路中电流超过一定限度时， 会自动熔断，保护电路．12．已知R 1、R 2串联接到电路中，在相同时间内消耗电能之比为3:5，则它们的电阻之比为 ；若将它们并联在该电路中，则通过它们的电流之比是 ，相同时间内电流做功之比为 .13． 小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为 ％．(c 水=4.2×103J/(kg ·℃)）14．某5W 的吸顶灯由10只相同的LED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是 联。

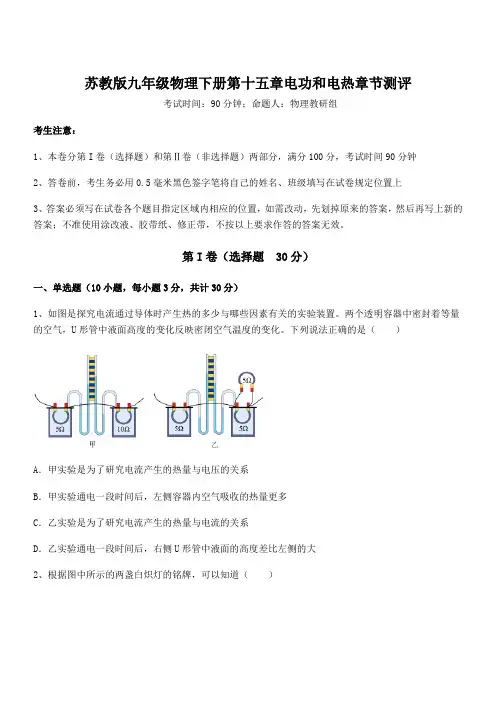

苏教版九年级物理下册第十五章电功和电热章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。

两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。

下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电压的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大2、根据图中所示的两盏白炽灯的铭牌，可以知道（）A．无论两灯如何连接，甲灯一定比乙灯亮B．串联接在220V电源上，乙灯比甲灯要亮C．正常发光时，甲灯的电阻大于乙灯的电阻D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表5、下图所示的电路中，电源两端电压保持不变。

开关S闭合，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变小，R1消耗的电功率变大B．电压表的示数变大，R1消耗的电功率变小C．电流表的示数变大，R1消耗的电功率变小D．电流表的示数变小，R1消耗的电功率变大6、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。

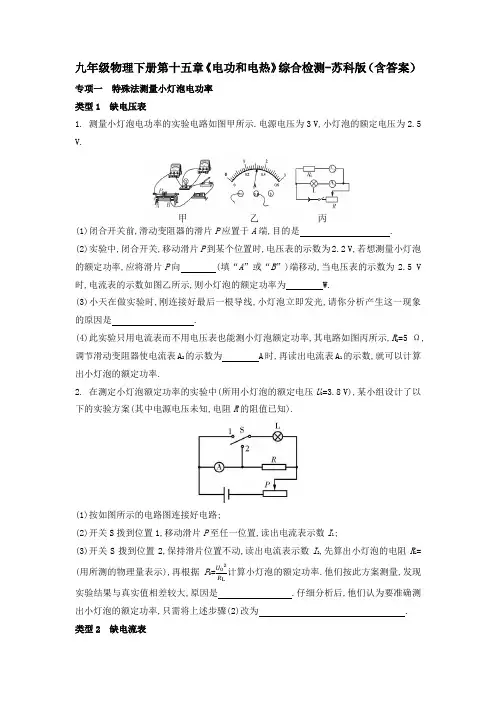

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

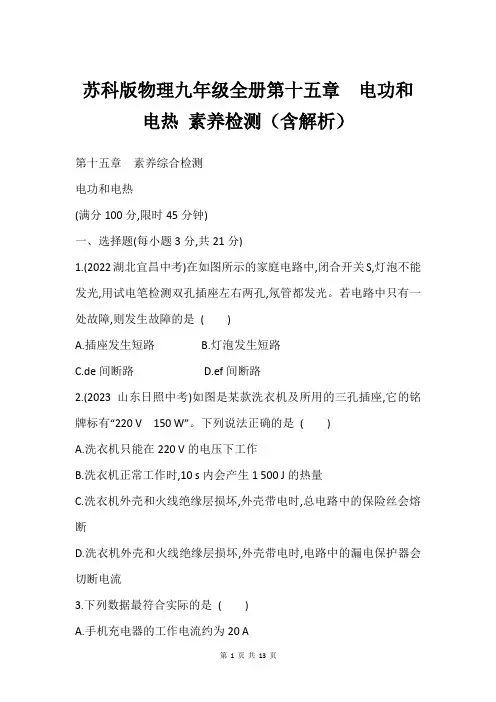

苏科版物理九年级全册第十五章电功和电热素养检测（含解析）第十五章素养综合检测电功和电热(满分100分,限时45分钟)一、选择题(每小题3分,共21分)1.(2022湖北宜昌中考)在如图所示的家庭电路中,闭合开关S,灯泡不能发光,用试电笔检测双孔插座左右两孔,氖管都发光。

若电路中只有一处故障,则发生故障的是()A.插座发生短路B.灯泡发生短路C.de间断路D.ef间断路2.(2023山东日照中考)如图是某款洗衣机及所用的三孔插座,它的铭牌标有“220 V150 W”。

下列说法正确的是()A.洗衣机只能在220 V的电压下工作B.洗衣机正常工作时,10 s内会产生1 500 J的热量C.洗衣机外壳和火线绝缘层损坏,外壳带电时,总电路中的保险丝会熔断D.洗衣机外壳和火线绝缘层损坏,外壳带电时,电路中的漏电保护器会切断电流3.下列数据最符合实际的是()A.手机充电器的工作电流约为20 AB接口的输出电压约为5 VC.家用微波炉的额定功率约为10 WD.家用空调工作10 h消耗约100度电4.(2023江苏邳州期末)将一台标有“220 V200 W”的电视机单独接在家庭电路中。

正常工作2 h后,电能表示数如图所示。

下列说法中不正确的是()A.这段时间内电能表转盘转了1 200 rB.电能表允许通过的最大电流为20 AC.若电价为0.6元/度,这段时间使用电视机的电费为0.24元D.电能表的示数为11 234 J5.(2023江苏南京玄武外国语学校期末)如图所示,手电筒中的电流为0.3 A,电源为三节干电池,则该手电筒中的小灯泡工作1 min消耗的电能约为()A.1.35 JB.81 JC.162 JD.9 720 J6.(2023江苏张家港期末)额定电压相同的电热水壶和电饭锅,它们正常工作过程中消耗的电能W和通电时间t的关系如图所示。

关于这两个用电器正常工作时,下列判断正确的是()A.电热水壶的电阻较大B.通过电饭锅的电流较大C.电热水壶两端的电压较大D.相同时间内电热水壶比电饭锅产生的热量多7.(2022山东临沂中考)图甲所示电路,电源电压为4.5 V,小灯泡的额定电压为2.5 V。

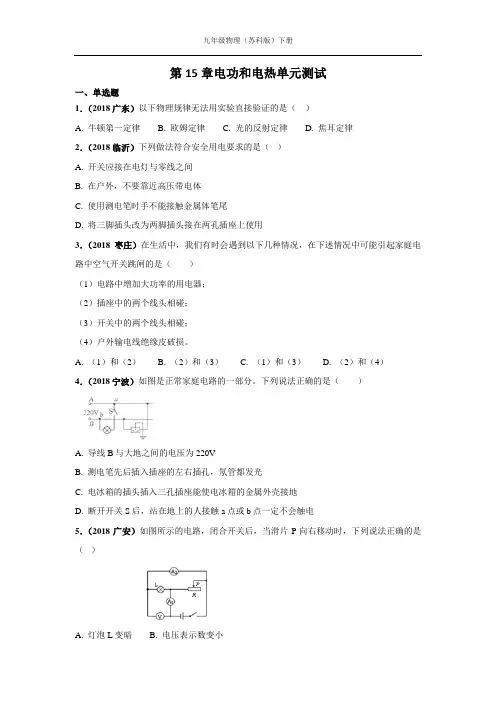

第15章电功和电热单元测试一、单选题1．（2018广东）以下物理规律无法用实验直接验证的是（）A. 牛顿第一定律B. 欧姆定律C. 光的反射定律D. 焦耳定律2．（2018临沂）下列做法符合安全用电要求的是（）A. 开关应接在电灯与零线之间B. 在户外，不要靠近高压带电体C. 使用测电笔时手不能接触金属体笔尾D. 将三脚插头改为两脚插头接在两孔插座上使用3．（2018枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）4．（2018宁波）如图是正常家庭电路的一部分。

下列说法正确的是（）A. 导线B与大地之间的电压为220VB. 测电笔先后插入插座的左右插孔，氖管都发光C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D. 断开开关S后，站在地上的人接触a点或b点一定不会触电5．（2018广安）如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小6．（2018泸州）小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A. 微波炉正常工作时的电压大于电视机正常工作时的电压B. 微波炉正常工作时的电流等于电视机正常工作时的电流C. 微波炉正常工作时的电功率大于电视机正常工作时的电功率D. 每月在微波炉上用的电费一定比在电视机上用的电费多7.（2018北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。

苏科版初中物理九年级下册第15章《电功和电热》测试AB 卷及参考答案苏科版初中物理九年级下册第15章《电功和电热》测试A 卷姓名 班级 得分一、选择题（每小题2分，计24分）1．小明同学搜集了一些能量转化的事例，其中将电能转化为内能的是 ( ) A ．发电机发电 B ．电炉工作 C ．太阳能热水器使水热 D ．电动机通电转动 2．用电器上所标的电功率的大小指的是 ( ) A ．用电的多少 B ．额定功率的大小 C ．消耗电能的多少 D ．实际功率的大小3．小明一家外出旅游时，恰逢供电部门的抄表日，其电能表示数为 。

游玩回家时发现家中有一盏60W 的台灯亮着，检查其他用电器都已切断电源，再查看电能表时，其示数为 。

则这一次小明家外出的时间约为 ( ) A ．2400h B ．14.4h C ．0.24h D ．240h 4．一只普通家用白炽灯正常工作时的电流接近于 ( ) A ．0.18A B ．1.8A C ．3A D ．0.018A 5．一个标有“6V 3W ”的灯泡，欲接到9V 的电源上能正常发光，应给它 ( ) A ．串联一个3Ω的电阻 B ．并联一个3Ω的电阻 C ．串联一个6Ω的电阻 D ．并联一个6Ω的电阻6．一个标有“12V 6W ”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A ，则此时灯泡消耗的实际功率 ( ) A ．等于6W B ．大于6W C ．小于6W D ．无法判断 7. 某同学在探究“串联电路的电压特点”时，连成的 电路如图所示。

开关闭合后，两只电压表的指针均在刻 度盘的正中央。

以下判断正确的是 ( )2 2 6 6 0 2 2 8 0 4 V－ 3 15R 1R 2+- V－ 3 15A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．R 1的阻值大于R 2的阻值D ．R 1消耗的电功率小于R 2消耗的电功率8．生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是 ( ) A ．开灯时家里的电压较高而烧毁 B ．开灯时家里的电压较低而烧毁C ．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D ．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁9．下列说法中正确的是 ( ) A ．家庭电路中，点亮的灯越多，电路的总电阻越大 B ．当发现有人触电时，用手把触电的人移开 C ．只有36V 的电压对人体才是安全D ．家庭电路中，使用的用电器的总功率越大，电路中的总电阻越小10．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了(设灯丝电阻 不随温度变化) ( ) A ．电源电压 B ．灯泡两端的电压 C ．灯丝的电阻 D ．灯泡的额定功率 11．如图所示电源电压保持不变，ab 、bc 是两根电阻丝。

苏科版九年级物理第15章电功和电热单元测试卷含答案一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．在如图所示的电路中，电源电压保持不变，电阻R1=0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为( )A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦2．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示。

电源内阻不计，导线连接良好。

若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零6．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a、b、c、d四种现象对应的电路序号为( )A．③①②④B．③④②①C．③①④②D．②①④③3．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时( )A．灯L1、L3变亮，灯L2变暗B．灯L1、L2变亮，灯L3变暗C．灯L2、L3变亮，灯L1变暗D．灯L1、L2、L3都变亮4．某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图象正确的是( )5．某实物投影机有10个相同的强光灯L1～L10(24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则( )A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其他指示灯的功率减小D．X2功率减小，其他指示灯的功率增大6．在如图所示的电路中，R1和R2为定值电阻，L1和L2为小灯泡，闭合S，当滑动变阻器的滑片由a向b端滑动时，小灯泡的亮度变化情况是( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变亮D．L1变暗，L2变暗7．某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要6min；只用第二根电阻丝时，需要12min。

第十五章电功和电热单元测试卷时间：90分钟满分：100分一、单选题（每小题3分，共36分）1．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多2．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是3．如图是正常家庭电路的一部分。

不列说法正确的是A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电4．如图所示，符合安全用电原则的是5．将A、B两个灯泡，按如图两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是A．开关和灯的连接B．测电笔的使用C．用铜丝代替保险丝D．接线板负载过多A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大6．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。

以下说法错误的是A．若酒精气体浓度越大，电压表和电流表示数都越大B．定值电阻R1的阻值为20ΩC．酒精浓度为0时，电路消耗的总功率为0.6WD．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W7．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是A．电压表表示数变大B．电流表示数变小C．灯L的亮度不变D．电路的总功率变小8．如图所示电路，电源电压为7.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A.电压表示数增大，电流表示数减小B.电压表示数与电流表示数的比值不变C.滑动变阻器R 的电阻最大值与最小值之比为8∶3D.整个电路的电功率的最大值与最小值之比为9∶49．灯泡L 与定值电阻R 的I ﹣U 图象如图所示。

苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大2、如图所示是新型的LED灯，小红对LED灯很感兴趣。

她拆开一个灯后发现，LED灯是由多个小灯珠串联后通过电源适配器接入照明电路的。

她取下其中一只小灯珠接在干电池两端没有亮，对调干电池正负极后亮了，用手试摸点亮的小灯珠几乎不发热。

根据上述事实，以下推断正确的是（）A．单只小灯珠工作电压是220VB．小灯珠具有单向导电性C．小灯珠主要是将电能转化为内能D．灯带中的一只小灯珠断路后其它还亮3、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇4、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的5、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的6、在实验电路中，能用来测量电流大小的仪表是（）A．电流表B．电压表C．电能表D．滑动变阻器7、图甲所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器R2的滑片P从一端移动到另一端时，电流表示数I与电压表示数U的关系如图乙所示，下列说法中正确的是（）A．电源电压为5VB．滑动变阻器R2的最大阻值为10ΩC．当电流表示数为0.1A时，定值电阻R1消耗的电功率为0.5WD．当电流表示数为0.6A时，电路消耗的总电功率为3.6W8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。

江苏省苏科版初二物理下学期第十五章电功和电热汇编之电能和电功一、单选题（本大题共14小题，共28.0分）1.下列关于电功与电功率说法正确的是（）A. 电功率表示消耗电能多少的物理量B. 电功率表示电流做功快慢的物理量C. 用电器的电功率越大，做功越多D. 通电时间长的用电器耗电一定多2.以下说法中正确的是（）。

A. kWh是电功率的单位，kW是电功的单位B. 电能表是测量用电器电功率的仪表C. 功率大的用电器，消耗的一定多D. 灯的亮度决定于灯的实际功率3.下列说法正确的是（）A. 只要电路两端有电压，电路中就一定有电流B. 电压表和电流表都能直接接在电源的两极C. 千瓦、千瓦时和焦耳都是电能的单位D. 消耗了多少电能，其意思就是说电流做了多少功4.在下列用电器中，利用电能转化为机械能的是( )A. 电饭锅B. 电风扇C. 电灯泡D. 电视机5.电能表测量的物理量是（）A. 电流B. 电压C. 电阻D. 电功6.将甲、乙两个用电器并联后接入电路，在相等的时间内，电流通过甲做功较多，则下列判断正确的是（）A. 甲是纯电阻B. 甲两端的电压高C. 通过甲的电流大D. 甲的电阻大7.下列仪器是用来测量电功的是（）A. 电流表B. 电压表C. 电能表D. 秒表8.下列关于电功和电功率说法中,不正确的是A. 用电器消耗的电能越多，电功率越大B. 功率是表示电流做功快慢的物理量C. 单位时间内，电流做功越多，电功率越大D. 千瓦时是电功的单位，千瓦是电功率的单位9.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多10.下列关于电能、电功、电功率的一些说法中正确的是( )A. 用电器消耗的功率越大，则电流做功越快B. 用电器消耗的电功率越小，则电流做的功就越少C. 千瓦和千瓦时都是电功率的单位D. 电能表是测量电功率的仪表11.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A. LED灯应用了半导体材料B. LED灯主要是将电能转化为内能C. 单只LED灯工作电压是220VD. 灯带中一只LED灯断路后其他灯还亮12.电能表是测量（）A. 电压的仪表B. 电流的仪表C. 电功的仪表D. 电阻的仪表13.关于电能和电功率下列说法正确的是( )A. 用电器消耗的电能越多，其功率越大B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率越小D. 千瓦时是电功率的单位，千瓦是电功的单位14.下列家用电器中，主要将电能转化为机械能的是（）A. 电风扇B. 电暖气C. 电饭煲D. 电池充电器二、多选题（本大题共2小题，共6.0分）15.下列说法正确的是A. 大量电荷的移动形成电流B. 电路两端有电压，电路中可能没有电流C. 电功率是表示电流做功快慢的物理量D. 电流做功的过程就是将其他形式的能转化为电能的过程16.一支标有“220V 200W”的电烙铁，为使电烙铁正常工作时的电功率为200W，而在不工作时电烙铁的电功率为50W，使之不会完全冷却。

九年级物理第十五章电功与电热单元检测一、填空题（12分）1．电能表是测量________的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h．2．小明同窗发觉他家的电能表上标有“2400imp/Kw·h”的字样，你明白它表示的含义吗？___________________________________3．把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝_________；若把它们串联在电路中时，导体Ａ的电功率P a和导体Ｂ的电功率P b之比P a∶P b＝_________。

4. 图中 A．B两点均为螺口灯泡的螺旋部份，当两开关都断开后、站在地上的人用手直接接触A点时，他___________触电，用手直接接触B点时，他_________触电（选填“会”或“不会”）。

5.如图所示的电路中，电源电压为6V，开关S断开时，电流表的示数为0.3A，开关S闭合时电流的示数为0.5A，则R2的阻值为______Ω，R1消耗的功率是______W，2秒种内整个电路消耗的电能是______J．6.灯L1标有“6V 6W”，灯L2标有“6V 3W”．把它们串联在电压为9V的电源上，灯L1的功率是_______W．★7．按照学过的电学知识和利用电压表能够测量出两处之间的距离。

如图所示，在乙处某施工工地接有一个“220V 100W”的灯泡。

测得甲处电源两极间电压是220伏，乙处灯泡两头电压是伏，输电用的铝导线每1米长的电阻为欧，由此可知，甲、乙两处间的距离是米。

(设灯丝电阻不随温度转变)二、选择题（本题共10小题，每题3分，共30分）1．小刚利用电能表测某家用电器的电功率．当电路中只有那个用电器工作时，测得在15分钟内，消耗电能千瓦时，那个用电器可能是（）A．空调器B．电冰箱C．电视机D．白炽灯2．有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情形是（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮3．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．L1、L2两灯均能正常发光B．L1、L2两灯均不能正常发光，但L2为较亮C．L1、L2两头均不能正常发光，但L1灯较亮D．把电源电压提高到24伏，L1、L2两灯都能正常发光4．一台电扇和一个电熨斗，若是使历时电流做功相同，电能转化为内能（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较5．在一个酷寒的冬季，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发烧，检查后发觉保险丝断了。
