10-7 板图作业（十三）装配体测绘№13 作业指导书一、作业目的1．熟悉装配体测绘的方法和步骤。

2．全面运用本课程所学知识，系统训练图形表达、尺寸和技术要求的标注，以及绘图技能等综合能力。

3．进一步培养学生认真负责的工作态度和一丝不苟的工作作风。

二、内容与要求1．选择5-15个零件左右（不包括标准件）的装配体进行测绘。

2．通过对装配体的观察、分析和拆卸，全面了解其用途、性能、工作原理和结构特点，画出装配示意图。

3．画出所有非标准零件的零件草图。

4．根据零件草图绘制装配草图。

5．根据装配草图和零件草图绘制装配图。

6．根据装配图和零件草图绘制零件图。

三、作业步骤1．分析了解测绘对象。

2．拆卸零件、画装配示意图。

3．测绘零件、徒手画零件草图。

4．对零件草图进行整理；根据装配示意图结合零件草图，徒手画零件装配草图，以确定零件之间的装配关系。

5．根据零件草图和装配草图画装配图。

6．根据零件草图和装配图画零件图。

四、注意事项1．分析装配体时，注意搞懂其工作原理、零件之间的装配关系。

2．拆卸零件时注意妥善保管零件，尤其注意小零件、垫片等的保管，并注意爱护工具及装配体。

3．画装配图时，视图选择主要考虑工作原理、零件之间装配关系及主要零件的结构形状。

零件上工艺结构可以省略不画，但画零件图时，必须画出。

4．编写技术要求时，要参考有关资料或在教师的指导下拟定。

5．标准件不画零件图，但应测量有关尺寸，查表确定其标记。

6．在零件图上标注尺寸时，应注意相关零件的协调一致。

7．可以相互讨论，但不得盲目抄袭。

8．以小组为单位（3-4人）进行测绘。

五、选题根据本校现有模型或实物，由指导教师指定。

建议结合后续课程，选择合适的选题，如减速器、模具、夹具等。

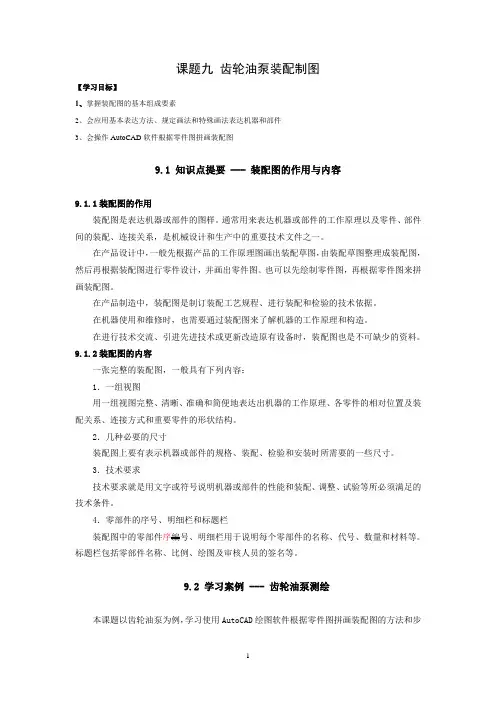

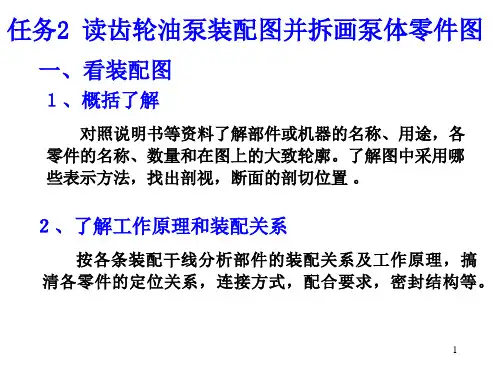

课题九齿轮油泵装配制图【学习目标】1、掌握装配图的基本组成要素2、会应用基本表达方法、规定画法和特殊画法表达机器和部件3、会操作AutoCAD软件根据零件图拼画装配图9.1 知识点提要 --- 装配图的作用与内容9.1.1装配图的作用装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零件、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计，并画出零件图。

也可以先绘制零件图，再根据零件图来拼画装配图。

在产品制造中，装配图是制订装配工艺规程、进行装配和检验的技术依据。

在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

在进行技术交流、引进先进技术或更新改造原有设备时，装配图也是不可缺少的资料。

9.1.2装配图的内容一张完整的装配图，一般具有下列内容：1．一组视图用一组视图完整、清晰、准确和简便地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

2．几种必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

3．技术要求技术要求就是用文字或符号说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

4．零部件的序号、明细栏和标题栏装配图中的零部件序编号、明细栏用于说明每个零部件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

9.2 学习案例 --- 齿轮油泵测绘本课题以齿轮油泵为例，学习使用AutoCAD绘图软件根据零件图拼画装配图的方法和步骤。

齿轮油泵轴测图如图9-1所示。

学习主要任务是：通过拆卸齿轮油泵、测量零部件尺寸、绘制各零件零件图，完成装配图拼画。

应该是6个螺钉孔（均布），另2销孔见“齿轮泵.BMP”图9-1 齿轮油泵轴测图图9-2 齿轮油泵工作原理图9.3 任务分析与分解根据现有部件(或机器)画出其零件图和装配图的过程称为部件(或机器)测绘。
