几种数字视频接口的技术标准和发展应用

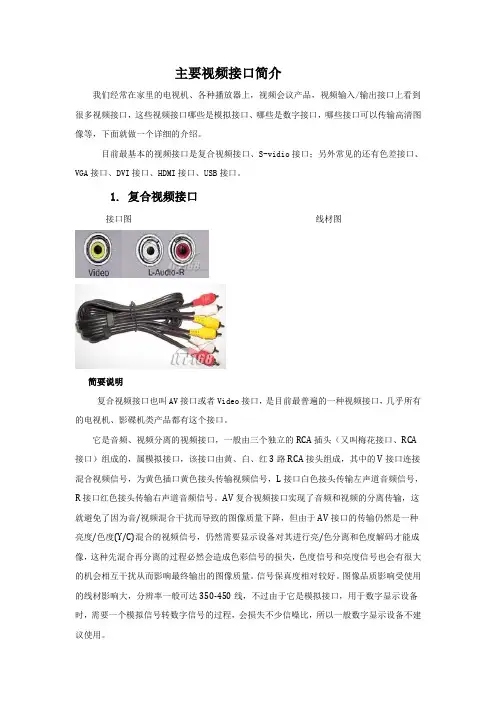

主要视频接口简介我们经常在家里的电视机、各种播放器上，视频会议产品，视频输入/输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、DVI接口、HDMI接口、USB接口。

1. 复合视频接口接口图线材图简要说明复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA 接口）组成的，属模拟接口，该接口由黄、白、红3路RCA接头组成，其中的V接口连接混合视频信号，为黄色插口黄色接头传输视频信号，L接口白色接头传输左声道音频信号，R接口红色接头传输右声道音频信号。

AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

技术要求电气特性视频电气特性见表1。

表1 外部复合视频接口互连配接电气特性标称值模拟音频单声道单声道表示单路音频信号。

符号标志：“音频”或“Audio”，接口端子的颜色为白色。

双声道双声道包含左声道、右声道两路音频信号。

符号标志和接口端子的颜色如表2所示。

表2 双声道标志和接口端子标示音频电气特性音频信号接口的电气特性的标称值见表3表3 电气特性各声道模拟音频信号为各自并行的信号，一根电缆和端子只能传输其中一个信号。

了解电脑的多媒体接口HDMIVGA和DVI电脑的多媒体接口HDMI、VGA和DVI是现代计算机中常用的三种接口类型，它们在电脑连接外部设备时起到了至关重要的作用。

本文将详细介绍这三种接口的特点、应用和区别。

一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种支持高清音视频信号传输的接口标准。

它主要用于连接电脑和高清电视、投影仪等高清影音设备。

HDMI接口通过数字信号传输，可以实现高清画质和高品质音效的传输。

HDMI接口一般有19个针脚，其中包括视频信号、音频信号和控制信号。

HDMI接口的优点是能够传输数字信号，避免了模数转换带来的信号损失，画质和音效更加清晰。

此外，HDMI接口还支持双向传输，可以通过电视遥控器控制电脑的音量和播放功能。

HDMI接口广泛应用于家庭多媒体娱乐领域，也被用于连接计算机和专业广播设备。

二、VGA接口VGA（Video Graphics Array）是一种模拟视频接口标准，最初由IBM开发用于计算机显示器连接。

尽管现在很多计算机已经采用数字信号接口，但VGA接口仍然被广泛应用于老旧计算机、显示器和投影仪上。

VGA接口通过15个针脚传输模拟信号，它主要用于传输视频信号，不支持音频传输。

由于采用模拟信号传输，VGA接口在图像质量和显示效果上不如HDMI和DVI接口。

但VGA接口具有广泛的兼容性，几乎所有计算机和显示器都可以使用VGA接口进行连接。

三、DVI接口DVI（Digital Visual Interface）是一种数字视频接口标准，用于连接计算机和数字显示设备。

DVI接口一般有24个针脚，分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（支持数字信号和模拟信号）三种类型。

DVI接口可以传输高质量的数字视频信号，支持高分辨率和高刷新率。

对于那些需要高清视频和精确图像显示的应用，DVI接口是一个较好的选择。

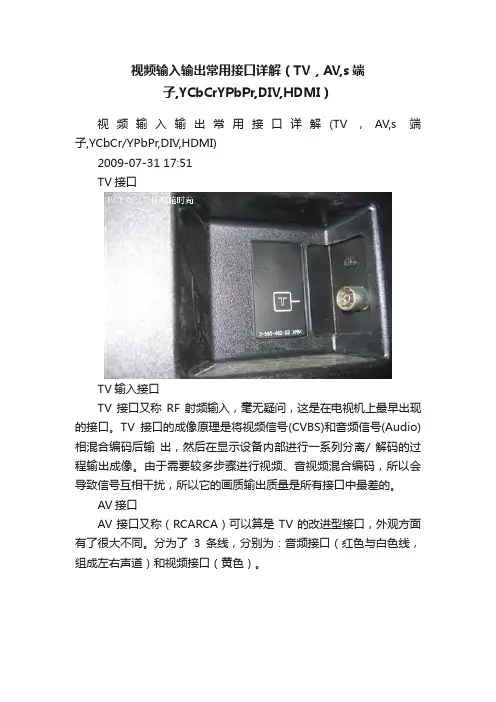

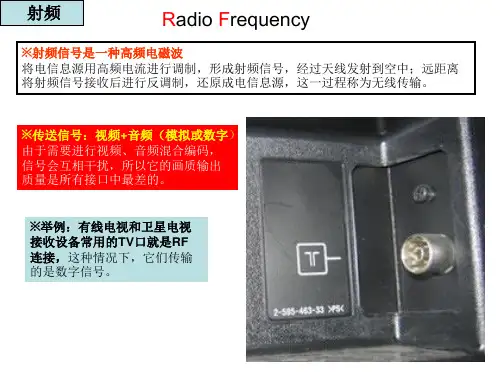

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。

显卡接口大揭秘HDMIDPDVI的区别与应用显卡接口大揭秘：HDMI、DP、DVI的区别与应用在电脑硬件领域，显卡接口是连接计算机和显示设备之间的重要桥梁。

而HDMI、DP和DVI作为三种常见的显卡接口，各自具有不同的特点和应用场景。

本文将对它们的区别与应用进行详细解析。

一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种数字音视频接口标准，可传输高清视频和多声道音频信号。

HDMI接口在目前市场上应用最广泛，逐渐成为了家庭影音娱乐设备的主要连接标准。

其主要特点如下：1. 高画质传输：HDMI支持全高清和4K分辨率的图像传输，能够提供出色的图像质量。

同时，HDMI还支持HDR（高动态范围）技术，能够呈现更丰富、更逼真的影像效果。

2. 高音质传输：HDMI接口能够传输多声道的高保真音频信号，为用户营造身临其境的音响效果。

3. 音视频一体化：HDMI接口集成了音频和视频传输功能，只需一根线缆即可同时传输音频和视频信号，方便实用。

4. 多种应用场景：HDMI接口广泛应用于电视、投影仪、显示器、音响等多种家庭娱乐设备中。

此外，许多电脑显卡和游戏机也支持HDMI输出。

二、DP接口DP（DisplayPort）接口是一种数字显示接口标准，旨在取代现有的模拟和数字接口。

DP接口虽然在市场份额上稍显逊色于HDMI，但其在一些特定应用场景中表现出了独特优势。

下面是DP接口的主要特点：1. 高传输性能：DP接口具备高带宽传输能力，能够支持多显示器级联、高刷新率以及超高分辨率显示。

2. 多显示器支持：DP接口支持多显示器级联，允许用户通过一根线缆同时连接多台显示器，并实现统一控制和图像输出。

3. 灵活连接：DP接口采用了独特的锁定机制，插拔稳固可靠。

此外，DP接口还支持热插拔功能，允许用户在电脑运行的情况下连接和断开显示设备。

4. 高性能应用：由于其高传输性能和多显示器支持，DP接口广泛应用于工作站、游戏主机以及专业图形处理等领域。

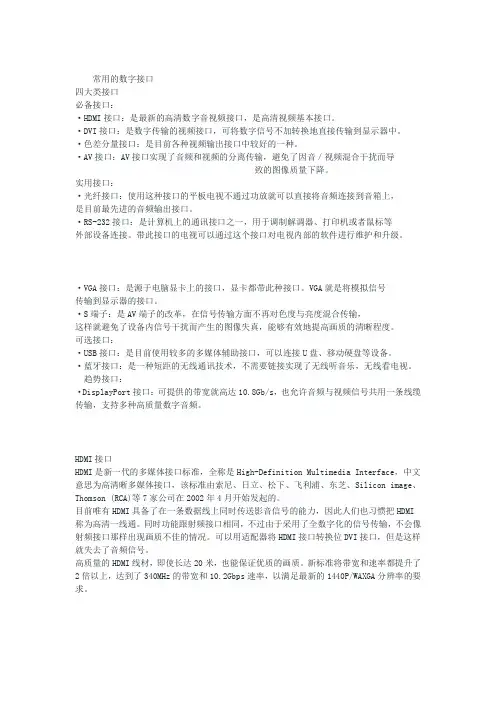

常用的数字接口四大类接口必备接口：·HDMI接口：是最新的高清数字音视频接口，是高清视频基本接口。

·DVI接口：是数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中。

·色差分量接口：是目前各种视频输出接口中较好的一种。

·AV接口：AV接口实现了音频和视频的分离传输，避免了因音／视频混合干扰而导致的图像质量下降。

实用接口：·光纤接口：使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。

·RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

·VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。

VGA就是将模拟信号传输到显示器的接口。

·S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。

可选接口：·USB接口：是目前使用较多的多媒体辅助接口，可以连接U盘、移动硬盘等设备。

·蓝牙接口：是一种短距的无线通讯技术，不需要链接实现了无线听音乐，无线看电视。

趋势接口：·DisplayPort接口：可提供的带宽就高达10.8Gb/s，也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。

HDMI接口HDMI是新一代的多媒体接口标准，全称是High-Definition Multimedia Interface，中文意思为高清晰多媒体接口，该标准由索尼、日立、松下、飞利浦、东芝、Silicon image、Thomson (RCA)等7家公司在2002年4月开始发起的。

目前唯有HDMI具备了在一条数据线上同时传送影音信号的能力，因此人们也习惯把HDMI 称为高清一线通。

输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

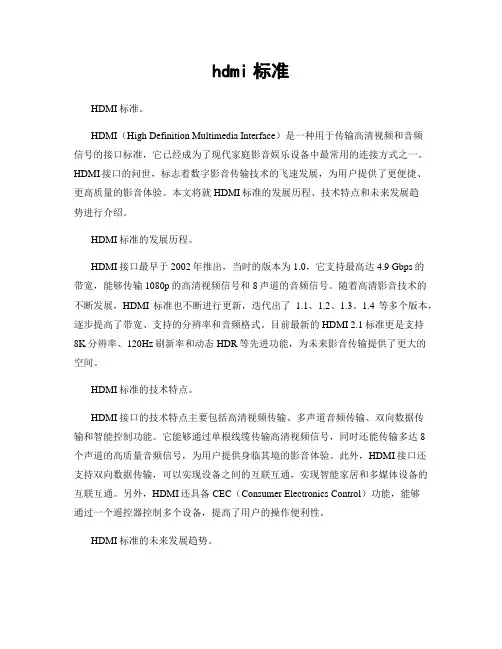

hdmi标准HDMI标准。

HDMI（High Definition Multimedia Interface）是一种用于传输高清视频和音频信号的接口标准，它已经成为了现代家庭影音娱乐设备中最常用的连接方式之一。

HDMI接口的问世，标志着数字影音传输技术的飞速发展，为用户提供了更便捷、更高质量的影音体验。

本文将就HDMI标准的发展历程、技术特点和未来发展趋势进行介绍。

HDMI标准的发展历程。

HDMI接口最早于2002年推出，当时的版本为1.0，它支持最高达4.9 Gbps的带宽，能够传输1080p的高清视频信号和8声道的音频信号。

随着高清影音技术的不断发展，HDMI标准也不断进行更新，迭代出了 1.1、1.2、1.3、1.4等多个版本，逐步提高了带宽、支持的分辨率和音频格式。

目前最新的HDMI 2.1标准更是支持8K分辨率、120Hz刷新率和动态HDR等先进功能，为未来影音传输提供了更大的空间。

HDMI标准的技术特点。

HDMI接口的技术特点主要包括高清视频传输、多声道音频传输、双向数据传输和智能控制功能。

它能够通过单根线缆传输高清视频信号，同时还能传输多达8个声道的高质量音频信号，为用户提供身临其境的影音体验。

此外，HDMI接口还支持双向数据传输，可以实现设备之间的互联互通，实现智能家居和多媒体设备的互联互通。

另外，HDMI还具备CEC（Consumer Electronics Control）功能，能够通过一个遥控器控制多个设备，提高了用户的操作便利性。

HDMI标准的未来发展趋势。

随着8K、120Hz、HDR等先进技术的逐步普及，HDMI标准也在不断进行更新和升级。

未来，HDMI接口将会继续提高带宽、支持更高分辨率和更多的音频格式，以满足用户对高清影音的需求。

同时，HDMI接口还将会更好地与智能家居、人工智能等新兴技术相结合，为用户提供更智能、更便捷的影音体验。

此外，HDMI还将会在连接方式、接口形态等方面进行优化，以适应不断变化的消费电子产品的需求。

电脑显卡常见的四种接⼝类型：VGA、DVI、HDMI、DP⽐较如今是新的“视”界，⽣活中总与各种屏幕打交道，难免会遇到选择视频接线的问题，要想搞清楚这点，我们只要通过了解现今常⽤的⼏种视频接线就会有个⼤致的认识。

概述1、经常会有⼀些朋友困扰，电脑显⽰器⽤什么接⼝最好，我的显⽰器⽤的数据线是不是最好的，⽀不⽀持⾼清等等。

其实数据线并不是最重要，只要你电脑的主板/显卡和显⽰器⾃带的，就是合适的，基本不影响你的体验。

⾄于显⽰器接⼝哪种好，这才是重点。

⼩编⼀句话概括⼀下，⾸先dp接⼝⾸选，然后hdmi，vga都是⽼款的显⽰器⽤的。

新的显卡都⽀持dp，⽽且这个dp线价格也多元化，有的线确实清晰。

2、⽬前，电脑显⽰器常见的接⼝主要有HDMI、DP、DVI、VGA等4种接⼝。

显⽰器数据线性能排名：DP>HDMI>DVI>VGA。

其中 VGA是模拟信号，已经被主流所淘汰，DVI、HDMI、DP 都是数字信号，是⽬前的主流VGA接⼝是最常见，也就是我们通常的电脑显⽰器连接主机的那种，VGA接⼝是⼀种D型接⼝，上⾯共有15针，分成三排，每排五个。

并且VGA接⼝扩展性⽐较强，可以轻松与DVI接⼝进⾏转换。

VGA（Video Graphics Array）视频图形矩阵GA(Video Graphics Array)是IBM在1987年随PS/2机⼀起推出的⼀种视频传输标准，具有分辨率⾼、显⽰速率快、颜⾊丰富等优点，在彩⾊显⽰器领域得到了⼴泛的应⽤。

⽀持热插拔，不⽀持⾳频传输VGA接⼝介绍如下图：通过上⾯介绍了VGA接⼝包括15个针脚，那么15个针脚都代表上⾯含义呢？功能是什么呢？如下图所⽰：VGA接⼝管脚⽬前⼤多数计算机与外部显⽰设备之间都是通过模拟VGA接⼝连接，计算机内部以数字⽅式⽣成的显⽰图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原⾊信号和⾏、场同步信号，信号通过电缆传输到显⽰设备中。
