稳态瞬态荧光光谱仪(FLS 920)操作说明书

光谱仪的操作规程
光谱仪是一种通过分析物质的电磁波谱来确定化学成分和结构的仪器。

在进行光谱仪的操作前，必须严格按照操作规程来操作。

以下是光谱仪的操作规程：
一、仪器检查
1.检查光谱仪电源开关是否关闭。

2.检查光源是否正确安装并接通电源。

3.检查样品仓是否干燥干净。

4.检查光路是否畅通。

二、仪器预热
1.按照仪器说明书，先对仪器进行预热，直到仪器稳定。

2.在预热期间，检查仪器是否有任何问题。

三、样品制备
1.按照样品的类型和制备要求，制备好样品。

2.将样品放入样品仓，并关闭样品仓门。

四、参数设置
1.根据样品类型和要求，设置好光谱仪的基本参数，如波长、积分时间、扫描速度等。

2.在参数设置过程中，应该注意根据不同样品的特点进行不同
的参数设置。

五、开始测试
1.按照仪器说明书操作，开始测试。

2.在测试过程中，应该注意观察仪器是否有任何不正常的状况。

3.在测试结束后，关闭仪器电源。

六、数据处理
1.将测试到的数据进行导出和处理。

2.对测试数据进行分析，确定样品的成分和结构。

七、清洁和维护
1.测试结束后，清理样品仓和光路以保持其干净。

2.在使用光谱仪之前，必须进行定期保养，清洁和检查仪器的
各个部分。

3.避免吸入或误食仪器中的化学试剂或物质。

以上是光谱仪的操作规程。

十分重要的是，操作规程是为了保
证仪器的准确性和安全性，必须严格遵守。

对于不明确的操作，应
向专业人员咨询并得到指导。

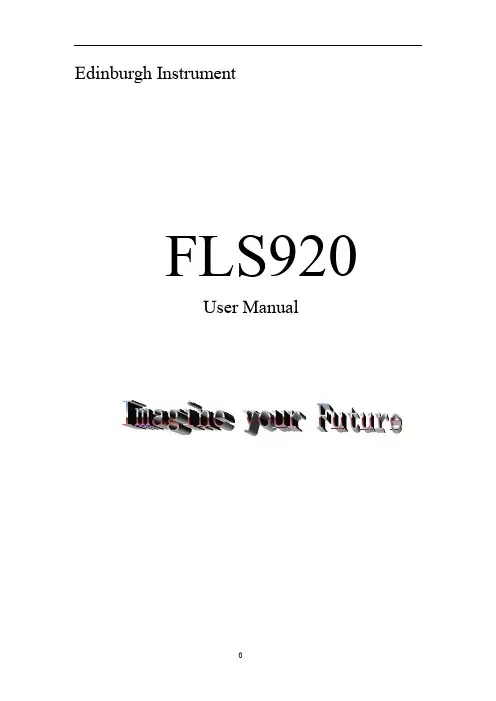

Edinburgh InstrumentFLS920User Manual目录一、开机步骤 (2)二、实验操作 (4)1、实验前准备 (4)2、稳态实验 (6)A、发射光谱实验 (6)B、激发光谱实验 (9)C、同步谱 (10)D、Map (11)E、偏振光谱 (12)3、低温实验 (17)A、液氮冷却系统(Oxford) (17)B、ARS冷却系统 (19)4、样品衰减操作 (22)A、纳秒、皮秒级衰减 (22)纳秒灯为光源 (22)激光器为光源 (27)B、微妙、毫秒级衰减 (29)三、数据处理 (32)1、数据一般处理 (32)2、稳态光谱 (33)3、瞬态光谱 (33)四、附录 (36)1、氢灯清洗方法 (36)一、开机步骤1、打开总电源（开之前保证所有仪器开关关闭）2、开启PH13、开启PMT制冷电源CO14、开启光谱仪控制电源CD920（控制盒）或样品室下方的控制板电源此为控制盒此为控制板5、根据需要的光源开启氙灯或是其它灯源电源此为氙灯电源此为氢灯电源6、开启电脑，同时将谱仪样品室上方盖子移开。

待进入操作系统后进入F900软件。

二、实验操作 1、实验前准备在做实验前有几点需要注意：A 、 对于红敏PMT （R928），其制冷必须达到一定温度，一般为室温-40℃左右。

待C O 1显示在-17℃左右的时候，在软件的S i g n a l R a t e 窗口里观察E m 1的C P S 读数显示。

若其读数维持在50C P S 以下，则表明读数正常，P M T 制冷达到工作状态，可以用该探测器进行实验。

Fig.2.1 B 、 对于近红PMT （5509），其必须准备以液氮杜瓦罐（约15升左右），将制冷部件的管子插入罐中，开启制冷电源Fig.2.2制冷电源杜瓦罐通气管道电源开启后，其显示屏上有两行显示，一行为设定的80k，一行为PMT的温度显示。

PMT温度显示会很快显示为80k（约一分钟内）。

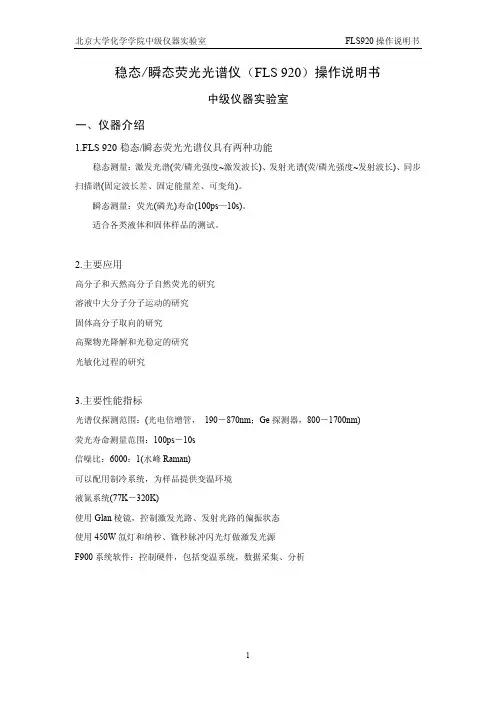

稳态/瞬态荧光光谱仪（FLS 920）操作说明书中级仪器实验室一、仪器介绍1.FLS 920稳态/瞬态荧光光谱仪具有两种功能稳态测量：激发光谱(荧/磷光强度~激发波长)、发射光谱(荧/磷光强度~发射波长)、同步扫描谱(固定波长差、固定能量差、可变角)。

瞬态测量：荧光(磷光)寿命(100ps—10s)。

适合各类液体和固体样品的测试。

2.主要应用高分子和天然高分子自然荧光的研究溶液中大分子分子运动的研究固体高分子取向的研究高聚物光降解和光稳定的研究光敏化过程的研究3.主要性能指标光谱仪探测范围：(光电倍增管， 190－870nm；Ge探测器，800－1700nm)荧光寿命测量范围：100ps－10s信噪比：6000：1(水峰Raman)可以配用制冷系统，为样品提供变温环境液氮系统(77K－320K)使用Glan棱镜，控制激发光路、发射光路的偏振状态使用450W氙灯和纳秒、微秒脉冲闪光灯做激发光源F900系统软件：控制硬件，包括变温系统，数据采集、分析4. 仪器主要部分结构图5.仪器光路图二、仪器测试原理(SPC)时间相关单光子计数原理是FLS920测量荧光寿命的工作基础。

时间相关单光子计数法(time－correlated single photon counting)简称“单光子计数(SPC)法”，其基本原理是，脉冲光源激发样品后，样品发出荧光光子信号，每次脉冲后只记录某特定波长单个光子出现的时间t，经过多次计数，测得荧光光子出现的几率分布P(t)，此P(t)曲线就相当于激发停止后荧光强度随时间衰减的I(t)曲线。

这好比一束光(许多光子)通过一个小孔形成的衍射图与单个光子一个一个地通过小孔长时间的累计可得完全相同的衍射图的原理是一样的。

三、测量之前需要特别注意的事项1. 在切换光源、修改设置或放样品之前必须把狭缝（Δλ）关到最小（0.01nm），否则会损坏光电倍增管！如果打开样品室盖子之后，Em1的Signal Rate增加，请停止实验并立即与工作人员联系！2. 测量样品的瞬态性质之前，请用F4500荧光光谱仪对样品的稳态性质进行表征，了解样品的激发光谱和发射光谱及最佳激发波长和发射波长；3. 用PMT检测时，必须等稳压电源CO1的温度示数在－17℃以下才可以开始采集数据；4. 严禁用稳态瞬态荧光光谱仪测量未知样品紫外可见区的稳态光谱！5. 狭缝范围0.01～18nm，调节时注意不要超过其上限；6. 每次设置完参数后都要点击Apply或者回车键确定；7. 文件保存路径为：C:\users\导师\自己文件夹；8. 用未开封的新软盘拷贝数据；9. 如实填写仪器使用记录，爱护仪器。

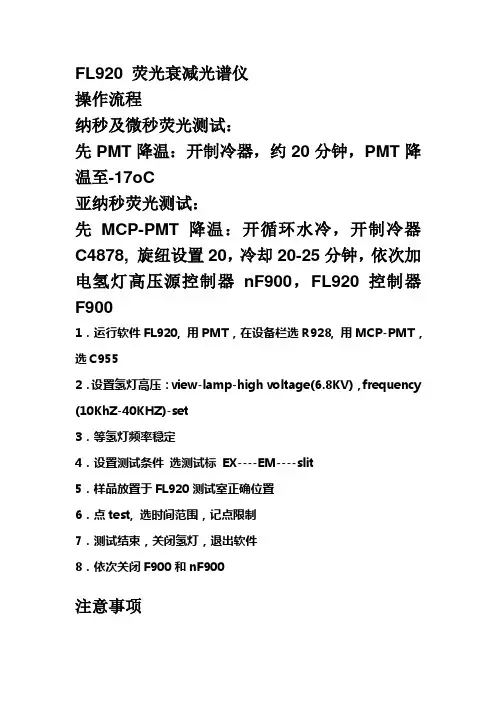

FL920 荧光衰减光谱仪
操作流程
纳秒及微秒荧光测试：
先PMT降温：开制冷器，约20分钟，PMT降温至-17oC
亚纳秒荧光测试：
先MCP-PMT降温：开循环水冷，开制冷器C4878, 旋纽设置20，冷却20-25分钟，依次加电氢灯高压源控制器nF900，FL920控制器F900
1．运行软件FL920, 用PMT，在设备栏选R928, 用MCP-PMT，选C955
2．设置氢灯高压：view-lamp-high voltage(6.8KV)，frequency (10KhZ-40KHZ)-set
3．等氢灯频率稳定
4．设置测试条件选测试标EX----EM----slit
5．样品放置于FL920测试室正确位置
6．点test, 选时间范围，记点限制
7．测试结束，关闭氢灯，退出软件
8．依次关闭F900和nF900
注意事项
1．氢灯气压不能低于0.38
2．高压闸流管的频率不能超设置值的25%
3．环境温度不能高于25度，湿度不能高于55% 4．水冷不能中断
仪器维护：
1．氢灯运行50小时，必须处理放电电极，重新充氢气2．光路保护器须定期检查
3．出现故障，必须与技术人员联系。

不得自行处理。

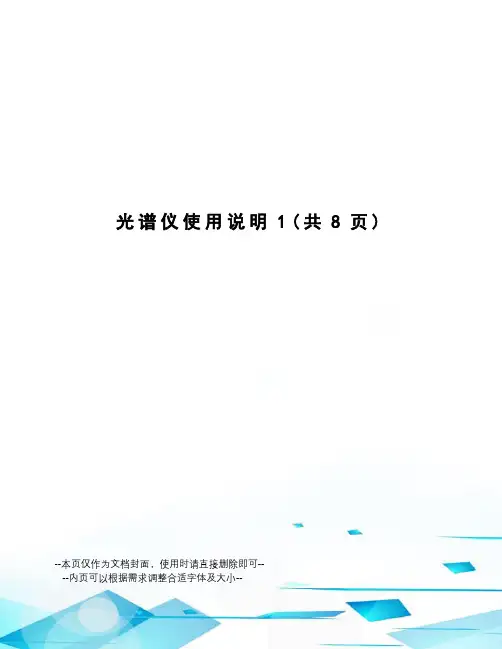

光谱仪使用说明1(共8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一 机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件（2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。

关机时，按照编号5~1依次按下。

图 光谱仪开关（3）打开氩气阀，使气压保持在~之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二 登陆1、开机开机用户名：arlservice 密码：7 2、进入OXSAS 系统账号：（1）!SERVICE! 密码：ENGINEER（2）！MANAGER ！ 密码：无 （3）！USER ！ 密码：无通常使用“MANAGER ”权限即可 3、检查仪器状态ElectronicHUPSMains Vacuu mWater权限：由高到低快捷键F7进入仪器状态检查界面：VACUUM：真空度SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源：+5V电源：+12V电源：-12V电源：+24V电源：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：）以防止将先前数据覆盖，然后点击备份即可。

（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。

2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。

（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。

快速准确的荧光检测仪使用说明使用说明概述快速准确的荧光检测仪是一种先进的科学仪器，用于快速检测和分析样本中的荧光信号。

本使用说明将介绍如何正确操作该仪器，以实现最佳的检测效果。

1. 准备工作在使用荧光检测仪之前，请确保已经完成以下准备工作：1.1 仔细阅读使用说明书，了解仪器的各个部件和功能。

1.2 确保仪器的电源已正确连接，并处于正常工作状态。

1.3 检查荧光检测仪是否已经校准，如有需要，请按照校准步骤进行操作。

1.4 确保样本已准备好，并按照要求进行标记或处理。

2. 仪器操作2.1 打开仪器电源，待仪器初始化完成后，进入待机状态。

2.2 将样本或待测物品放置在仪器样本台上，并确保样本与检测器之间的距离适当。

2.3 使用仪器面板上的控制按钮或触摸屏，设定所需的检测参数，如激发波长、发射波长、积分时间等。

2.4 单击“开始检测”按钮，仪器将开始对样本进行荧光检测。

2.5 等待检测完成后，仪器会自动显示荧光信号结果，并将其保存在仪器内存中。

用户可以选择导出数据或进行进一步的分析处理。

3. 维护与保养3.1 每次使用荧光检测仪后，应及时清理样本台和检测器，确保仪器表面干净。

3.2 定期校准仪器，以保证检测结果的准确性。

3.3 注意保持荧光检测仪的环境干燥和温度适宜，避免灰尘和水分的进入。

3.4 若发现仪器工作异常或出现故障，请及时联系厂家或专业人员进行修理。

4. 安全注意事项4.1 使用荧光检测仪时，请遵循以下安全规范：- 不要将高浓度的化学荧光物质直接接触仪器表面，以免造成损坏。

- 尽量避免眼睛直接暴露在激发光源下，以免对视力产生不良影响。

- 当仪器发生异常或检测样品散发出有刺激性气味时，应停止使用并通风处理。

5. 故障排除在使用荧光检测仪的过程中，有时可能会遇到故障或异常情况。

以下是一些常见问题及其解决方法：5.1 仪器无法启动或打开电源- 检查电源连接是否正确。

- 确认电源是否正常供电。

- 如仍无法解决问题，请联系厂家或专业人员进行检修。

稳态/瞬态荧光光谱仪（FLS 920）操作说明书中级仪器实验室一、仪器介绍1.FLS 920稳态/瞬态荧光光谱仪具有两种功能稳态测量：激发光谱(荧/磷光强度~激发波长)、发射光谱(荧/磷光强度~发射波长)、同步扫描谱(固定波长差、固定能量差、可变角)。

瞬态测量：荧光(磷光)寿命(100ps—10s)。

适合各类液体和固体样品的测试。

2.主要应用高分子和天然高分子自然荧光的研究溶液中大分子分子运动的研究固体高分子取向的研究高聚物光降解和光稳定的研究光敏化过程的研究3.主要性能指标光谱仪探测范围：(光电倍增管， 190－870nm；Ge探测器，800－1700nm)荧光寿命测量范围：100ps－10s信噪比：6000：1(水峰Raman)可以配用制冷系统，为样品提供变温环境液氮系统(77K－320K)使用Glan棱镜，控制激发光路、发射光路的偏振状态使用450W氙灯和纳秒、微秒脉冲闪光灯做激发光源F900系统软件：控制硬件，包括变温系统，数据采集、分析4. 仪器主要部分结构图5.仪器光路图二、仪器测试原理(SPC)时间相关单光子计数原理是FLS920测量荧光寿命的工作基础。

时间相关单光子计数法(time－correlated single photon counting)简称“单光子计数(SPC)法”，其基本原理是，脉冲光源激发样品后，样品发出荧光光子信号，每次脉冲后只记录某特定波长单个光子出现的时间t，经过多次计数，测得荧光光子出现的几率分布P(t)，此P(t)曲线就相当于激发停止后荧光强度随时间衰减的I(t)曲线。

这好比一束光(许多光子)通过一个小孔形成的衍射图与单个光子一个一个地通过小孔长时间的累计可得完全相同的衍射图的原理是一样的。

三、测量之前需要特别注意的事项1. 在切换光源、修改设置或放样品之前必须把狭缝（Δλ）关到最小（0.01nm），否则会损坏光电倍增管！如果打开样品室盖子之后，Em1的Signal Rate增加，请停止实验并立即与工作人员联系！2. 测量样品的瞬态性质之前，请用F4500荧光光谱仪对样品的稳态性质进行表征，了解样品的激发光谱和发射光谱及最佳激发波长和发射波长；3. 用PMT检测时，必须等稳压电源CO1的温度示数在－17℃以下才可以开始采集数据；4. 严禁用稳态瞬态荧光光谱仪测量未知样品紫外可见区的稳态光谱！5. 狭缝范围0.01～18nm，调节时注意不要超过其上限；6. 每次设置完参数后都要点击Apply或者回车键确定；7. 文件保存路径为：C:\users\导师\自己文件夹；8. 用未开封的新软盘拷贝数据；9. 如实填写仪器使用记录，爱护仪器。

光谱仪的操作规程光谱仪是一种用于测量物质的光谱的仪器。

它可以通过光的波长和强度来确定物质的特性和组成。

在使用光谱仪时，必须遵守一些操作规程以确保其正常运行和准确测量。

以下是光谱仪的操作规程：1.准备工作在使用光谱仪之前，需要进行一些准备工作。

首先应该检查光谱仪的电源是否稳定，仪器是否正常工作。

对于新的光谱仪，需要先进行初始化设置，根据仪器说明书进行设置。

在操作之前，还需要准备好测试物质的样品，制备好参考样品，并进行标准化处理。

2.光源和检测器设置光谱仪的光源和检测器是关键部分，应该进行正确的设置。

可以选择不同的光源和检测器，根据实验需求选择合适的组合。

在设置光源和检测器时，应该准确调整其位置和角度，以确保光路通畅和信号稳定。

3.样品操作在使用光谱仪进行样品测试时，需要注意以下几点：（1）样品应该在光路上合适的位置，确保光线尽可能地透过样品，避免散射和反射。

（2）对于液体样品，需要使用适当的容器，并保持样品的温度稳定。

避免样品振动和混合。

（3）对于固体样品，需要将其打成粉末或片状，并确保样品的表面光洁度，避免表面凹凸不平和氧化。

（4）对于气体样品，需要使用气体采样器进行采样，并根据实验需求调整采样时间和气压。

4.数据记录与处理在得到测试数据后，需要对数据进行处理和分析。

可以使用相关的数据处理软件进行数据的转换、图像的分析、峰值的提取等。

在数据处理过程中，需要根据实验需求选定正确的参数和算法，确保数据的准确性和可靠性。

5.保养和维护光谱仪是一种精密的仪器，需要进行定期的保养和维护。

在使用和存储过程中，应该注意以下事项：（1）定期清洁和校准仪器的光路和信号传输系统，避免灰尘和污垢影响仪器的性能。

（2）在使用完毕后，及时关闭仪器电源，并避免长时间暴露在光线下。

（3）在存放过程中，应该保持仪器干燥，避免湿气和霉菌滋生。

以上是光谱仪的操作规程，使用光谱仪进行科研工作需要严格遵守相关规定，以保证实验结果的准确可靠，为科学研究提供有力的支持。

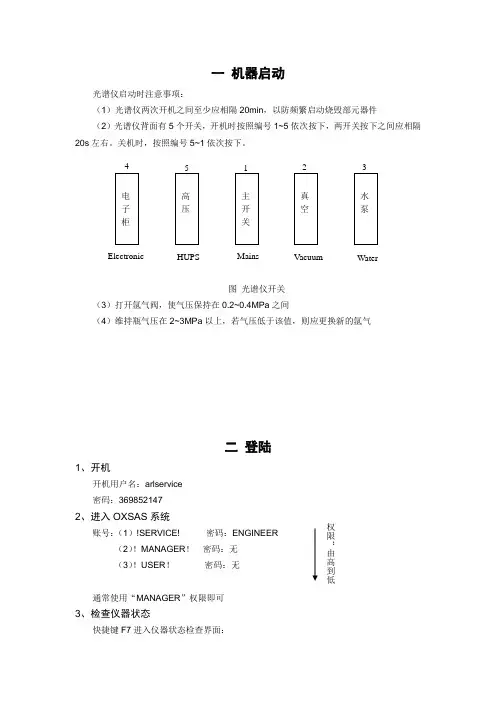

一 机器启动光谱仪启动时注意事项：（1）光谱仪两次开机之间至少应相隔20min ，以防频繁启动烧毁内部元器件 （2）光谱仪背面有5个开关，开机时按照编号1~5依次按下，两开关按下之间应相隔20s 左右。

关机时，按照编号5~1依次按下。

图 光谱仪开关（3）打开氩气阀，使气压保持在0.2~0.4MPa 之间（4）维持瓶内气压在2~3MPa 以上，若气压低于该值，则应更换新的氩气二 登陆1、开机开机用户名：arlservice 密码：3698521472、进入OXSAS 系统账号：（1）!SERVICE! 密码：ENGINEER（2）！MANAGER ！ 密码：无 （3）！USER ！ 密码：无通常使用“MANAGER ”权限即可3、检查仪器状态快捷键F7进入仪器状态检查界面：Electronic HUPSMains V acuumWater权限：由高到低VACUUM：真空度SPTEMP：真空室温度MAINS：电源电压NEG-LKV：-1000V电源POS.5V：+5V电源POS.12V：+12V电源NEG.12V：-12V电源POS.24V：+24V电源NEG.100V：-100V电压三数据备份及数据恢复数据备份及恢复分为软件内部操作、软件外部操作。

1、数据备份（1）软件内部备份：操作页面中选择“脱机模式”，待页面变灰后点击“备份数据”按钮，输入相应的文件名（例如：20101019OXSAS_DB.BAK）以防止将先前数据覆盖，然后点击备份即可。

（2）软件外部备份：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后选择“备份数据库”按钮下的“备份”选项即可（系统自动选择路径并生成相应文件名）。

2、数据恢复（1）软件内部恢复：操作页面中选择“脱机模式”，待页面变灰后点击“恢复数据库”按钮，选择之前备份的数据库，恢复即可。

（2）软件外部恢复：退出OXSAS操作系统，进入其相应的数据备份及恢复程序“OXSAS Full Backup Restore”，然后点击“恢复数据库”按钮，选择相应数据库，点击“RESTORE”即可。

“全功能型稳态/瞬态荧光光谱仪”供商家讨论的配置及参数1 设备名称：全功能型稳态/瞬态荧光光谱仪2 主要功能：测量液体、固体、薄膜、粉末样品的稳态/瞬态荧光光谱及荧光寿命2.1 200-1700nm光谱范围稳态荧光光谱测试2.2 200-1700nm时间分辨光谱测量2.3 荧光量子产率测试2.4 （10-350K）温度范围变温稳态荧光光谱、时间分辨光谱测定3. 主要技术参数及要求3.1 稳态荧光测试部分3.1.1 光学系统结构：L形状或T形状3.1.2 工作原理：单光子技术3.1.2 灵敏度/纯水喇曼信号：峰值计数>1053.1.3 保证信噪比：>12000:1，测试条件：350nm激发，发射波长397nm，光谱带宽5nm，步长1nm，积分时间1s，噪声为450nm处的RMS值3.1.4 激发光源3.1.4.1 450W氙灯3.1.4.2 光谱范围230nm-1000nm3.1.4.3 灯室内置点火器、离轴抛物面镜3.1.4.4 电源提供500W功率输出3.1.4.5 LCD屏实时显示电流及电压值3.1.4.6 灯源调焦范围150mm到无穷大3.1.4.7 光源和电源集成为一体3.1.5 完成激发谱、发射谱、同步扫描谱功能3.1.6 稳态光谱可测范围：200nm-1700nm3.1.7 包含消除二级衍射的滤光片组7片，对应波长分别为345nm, 395nm, 455nm,495nm, 550nm, 590nm, 和 645nm。

滤光片尺寸50 mmX 50mm3.1.8 配置红敏光电倍增管，具有半导体制冷模块。

工作温度小于零下20度，光谱响应范围200nm-870nm，暗电流<50CPS@-20℃，响应时间：<600ps3.1.9 配置液氮制冷近红外光电倍增管，波长响应范围300nm～1700nm，探测器响应时间800ps，暗电流<200KCPS@-80℃3.1.10 样品室内包含液体石英皿支架及带有温度传感器的循环水出入口3.1.11 用于保护探测器的快门3.1.12 计算机控制的信号衰减器3.1.13 光路设计采用高耦合效率的透射光路3.2 荧光寿命测试部分3.2.1 测试原理：时间相关单光子计数（TCSPC），多通道单光子计数（MCS）3.2.2 TCSPC时间通道数：512～8192, MCS时间通道数：500～80003.2.3 最小时间分辨率：305fs3.2.4 最大计数率：3MHz3.2.5 配置375nm皮秒半导体激光器，重复频率20MHz/ 10MHz/ 5MHz/ 2MHz/ 1MHz/500KHz/200KHz/100KHz/50KHz/20KHz可调节，脉冲宽度<90ps，平均功率：>=0.1mW@20MHz3.2.6 TCSPC及MCS数据采集模块通过USB与计算机连接，通过软件可自动功能切换3.2.7 三个探测器输入通道，可通过软件控制自动切换3.2.8 测量寿命范围：100ps-50us3.2.9 时间分辨率：≤610fs3.2.10 时间抖动：≤25ps3.2.11 可同时多组分样品中各组分的荧光寿命值3.2.12 光谱范围：200-1700nm3.3 发射单色仪3.3.1 类型：Czerny-Turner3.3.2 三光栅塔轮结构， 1200线/ 500nm优化光栅, 8303.3.3 焦距长度： 300mm3.3.4 杂散光抑止比：≥105:13.3.5 光谱分辨率：0.05-18nm3.3.6 狭缝：从<25μm到10mm计算控制全自动连续可调3.3.7 内置电动滤光片轮消除二级衍射谱3.3.8 色散 0.9nm/mm3.3.9 波长准确度：±0.2nm3.3.10 波长重复性：±0.1nm3.3.11 最小步长：0.05nm3.4 激发单色仪3.4.1 类型：Czerny-Turner3.4.2 三光栅塔轮结构, 1800线/ 250nm闪耀光栅3.4.3 焦距长度：300mm3.4.4 杂散光抑止比：≥105:13.4.5 光谱分辨率：≤0.05nm3.4.6 狭缝从小于10μm-10mm连续软件可调3.4.7 内置电动滤光片轮消除二级衍射谱3.4.8 色散：1.8nm/mm3.4.9 分辨率：0.05-18nm3.4.10 波长准确度：±0.2nm3.4.11 波长重复性：±0.1nm3.4.12 最小步长：0.05nm3.5 测定量子产率用积分球3.5.1 直径：>=6英寸3.5.2 波长范围：200nm～1700nm3.6 低温恒温器及控温系统3.6.1 控温范围<10K～350K3.5.2 降温时间：<=60分钟@从室温到20K，<=84分钟@从室温到<10K3.5.3 方形样品头，四面有高纯石英材料光窗3.5.4 温度控制传感器：使用硅二极管温度传感器，安装于低温恒温器冷头，控温精度：±0.5K3.5.5 样品温度传感器：使用硅二极管温度传感器，安装于样品座附近，预留出4英寸长度用于搭接样品测量实际温度，控温精度：±12 mk3.5.6 样品座：使用带中空（圆形）样品座，可测样品的透过率，配8个接线柱用于样品电学特性测量，其中4个装设低温、真空清洁环境专用同轴电缆，并连接至低温恒温器外部3.5.7 控温仪3.5.7.1 可连接温度传感器类型：二极管、RTD（正温度系数、负温度系数）、热电偶3.5.7.2 使用二极管温度传感器，输入范围0-2.5V、0-10V两档，相应显示分辨率分别为100μV、1mV，稳定性分别为±2 0μV、±4 0μV3.7 控制软件3.7.1 工作环境： Windows 7操作系统3.7.2 软件分析功能3.7.2.1 多个谱图的常规数学编程运算3.7.2.2 单个谱图的平滑、积分、微分3.7.2.3 实现谱图的二维、三维、等高线图形绘制3.7.2.4 进行谱图色度分析计算3.7.2.5 进行量子产率计算3.7.2.6 对寿命谱图进行多指数解卷积解谱分析4 基本配置要求4.1 450W氙灯激发光源，1套4.2 TCSPC及MCS数采模块，各1套4.3 皮秒半导体激光器375nm波长，1套4.4 300mm焦距长激发单色仪，1套4.5 300mm焦距长发射单色仪，1套4.6 大型通用样品室，1套4.7 半导体制冷型红敏光电倍增管，1套4.8 液氮制冷近红外光电倍增管，1套4.9 10K-350K低温恒温器及控温系统，1套4.10 计算机工作站及软件，1套5 原产地：国外原产进口（含光谱仪、控温仪、低温恒温系统）6 交货时间：合同生效并开出信用证后90天内供货并安装调试完毕7 仪器工作环境7.1 电源：220VAC，50HZ7.2 提供温湿度等其他环境要求。

稳态瞬态荧光光谱仪操作说明书稳态/瞬态荧光光谱仪（FLS 920）操作说明书一、仪器测试原理时间相关单光子计数原理是FS920测量荧光寿命的工作基础。

时间相关单光子计数法(time－correlated single photon counting)简称“单光子计数(SPC)法”，其基本原理是，脉冲光源激发样品后，样品发出荧光光子信号，每次脉冲后只记录某特定波长单个光子出现的时间t，经过多次计数，测得荧光光子出现的几率分布P(t)，此P(t)曲线就相当于激发停止后荧光强度随时间衰减的I(t)曲线。

这好比一束光(许多光子)经过一个小孔形成的衍射图与单个光子一个一个地经过小孔长时间的累计可得完全相同的衍射图的原理是一样的。

二、测量之前需要特别注意的事项1.在切换光源、修改设置或放样品之前必须把狭缝（Δλ）关到最小（0.01nm），否则会损坏光电倍增管！如果打开样品室盖子之后，Em1的Signal Rate增加，请停止实验并立即与工作人员联系！2.测量样品的瞬态性质之前，请用先对样品的稳态性质进行表征，了解样品的激发光谱与发射光谱及最佳激发波长和发射波长；3.用PMT检测时，必须等稳压电源CO1的温度示数在-15ºC以下才能够开始采集数据；4.狭缝范围0.01～18nm，调节时注意不要超过其上限；（L1: 1mm相当于1.8nm, 200-900nm)；（L2: 1mm相当于5.4nm, 900-1900nm)5.每次设置完参数后都要点击Apply或者回车键确定；6.文件保存路径为：C:\data\导师\自己文件夹7.用专用u盘拷贝数据并到另一台电脑发送数据8.如实填写仪器使用记录，爱护仪器。

三、稳态荧光光谱的测定1.紫外可见区稳态荧光光谱的测定步骤1)打开Xe900电源，待其稳定，稳定后电压约16-17V，电流25A；2)打开CO1电源和FLS920主机电源；3)打开计算机，双击桌面上F900图标，进入工作站4)点击窗口左上角的按钮，进入Signal Rate设置窗口，先将ExcitationWavelength和Em1 Wavelength处的Δλ均设置为0.01nm，按回车键(Enter)或者点击Apply确认，再将Source设置为Xe900，Em1 Detector设置为R955，然后点击Apply；5)打开样品室的盖子，放入待测样品，然后盖好；6)调节slit到合适大小（一般2.5mm）。

目录一、开机步骤 (2)二、实验操作 (4)1、实验前准备 (4)2、稳态实验 (6)A、发射光谱实验 (6)B、激发光谱实验 (9)C、同步谱 (10)D、Map (11)E、偏振光谱 (12)3、低温实验 (17)A、液氮冷却系统(Oxford) (17)B、ARS冷却系统 (19)4、样品衰减操作 (22)A、纳秒、皮秒级衰减 (22)纳秒灯为光源 (22)激光器为光源 (27)B、微妙、毫秒级衰减 (29)三、数据处理 (32)1、数据一般处理 (32)2、稳态光谱 (33)3、瞬态光谱 (33)四、附录 (36)1、氢灯清洗方法 (36)一、开机步骤1、打开总电源（开之前保证所有仪器开关关闭）2、开启PH13、开启PMT制冷电源CO14、开启光谱仪控制电源CD920（控制盒）或样品室下方的控制板电源此为控制盒此为控制板5、根据需要的光源开启氙灯或是其它灯源电源此为氙灯电源此为氢灯电源6、开启电脑，同时将谱仪样品室上方盖子移开。

待进入操作系统后进入F900软件。

二、实验操作 1、实验前准备在做实验前有几点需要注意：A 、 对于红敏PMT （R928），其制冷必须达到一定温度，一般为室温-40℃左右。

待CO1显示在-17℃左右的时候，在软件的Signal Rate 窗口里观察Em1的CPS 读数显示。

若其读数维持在50CPS 以下，则表明读数正常，PMT 制冷达到工作状态，可以用该探测器进行实验。

Fig.2.1B 、 对于近红PMT （5509），其必须准备以液氮杜瓦罐（约15升左右,先缓缓倒入等待十分钟左右，然后再倒入半瓶，做一段时间后再倒入），将制冷部件的管子插入罐中，开启制冷电源Fig.2.2制冷电源杜瓦罐通气管道电源开启后，其显示屏上有两行显示，一行为设定的80k，一行为PMT的温度显示。

PMT温度显示会很快显示为80k（约一分钟内）。

待冷却30分钟后方可打开PMT 高压电源。

Fig.2.3开启电源后，再点击电源盒左边的上电按钮，将实际高压加到PMT上去。
