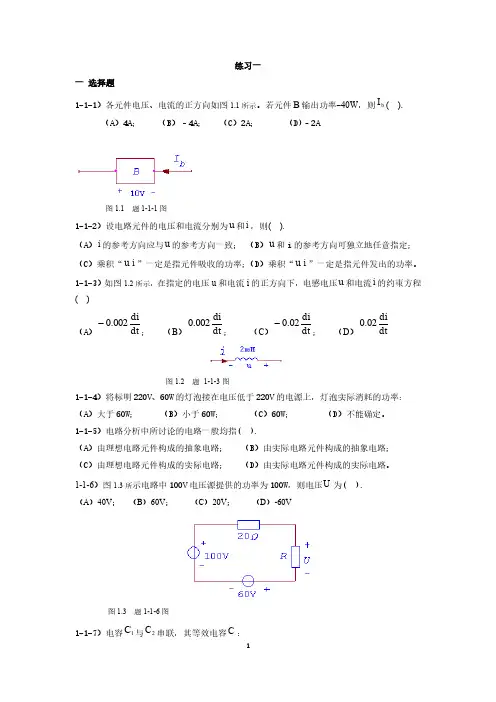

电路练习及答案(长沙理工大学)

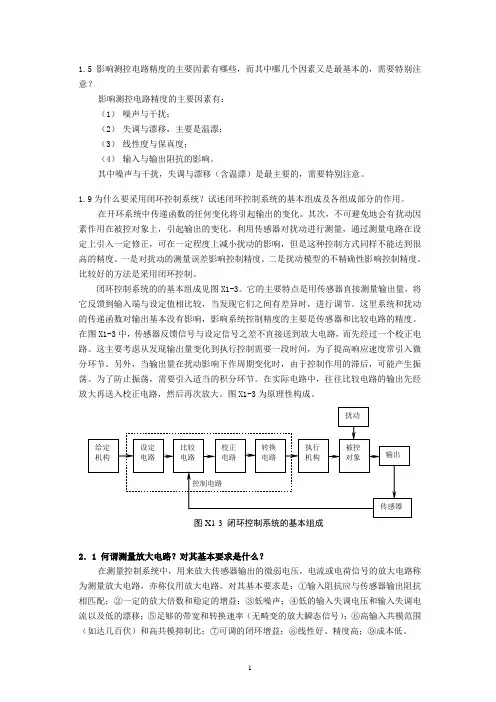

1.5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。

其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。

1.9为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。

在开环系统中传递函数的任何变化将引起输出的变化。

其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。

利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。

一是对扰动的测量误差影响控制精度。

二是扰动模型的不精确性影响控制精度。

比较好的方法是采用闭环控制。

闭环控制系统的的基本组成见图X1-3。

它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。

这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。

在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。

这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。

另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。

为了防止振荡，需要引入适当的积分环节。

在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。

图X1-3为原理性构成。

2．1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。

对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。

长沙理工大学2006年研究生入学考试试题考试科目：电路考试科目代码： 442注意：所有答案（含选择题、填空题、判断题、作图题等）一律答在答题纸上；写在试卷纸上或其他地点一律不给分、作图题可以在原试卷题图上作答，然后将“图”撕下来贴在答题纸上的响应位置。

一、图1所示电路中，用结点电压法求电流I1及电压源发出的功率。

（l5分）二、图2所示电路中，网络N 仅由电阻构成，图a 中，当R ＝5Ω时，I 2＝2A ;当R ＝0时，I 2＝4A 。

求图b 中电流2I 和1I 。

三、图3所示电路原已达稳态，开关S 在t=0时闭合，求t ≥0时的响应u C (t)和i L (t)。

四、图4所示正弦稳态电路中，u S (t)= 502cos ωtV ，ωM=10Ω，ωL 1＝20Ω，ωL 2＝40Ω，11C ω＝21C ω＝10Ω，31C ω＝30Ω，R 1＝3Ω，R 2＝2Ω。

求电压源 发出的有功功率和无功功率。

（15分）五、图5所示三相电路中，Z 1＝2+j1Ω，对称三相负载Z ＝18+j15Ω，单相负载R =10Ω，线电压为380V ，求负载相电流I∙AB 、I ∙A ’B ’ 及三相电源供给的总有功功率P 。

（15分）六、图6所示虚线框内为一无源线性二端口网络，求：1）网络的Z 参数。

2）若在1-11端口加电压U 1＝50V ，2-21端口接R L =5.5Ω时，求电压源发出的功率和R L 吸收的功率。

（15分）七、图7所示电路中，u S （t ）＝10+902cos （ωt+30o ）+182 cos （3ωt ）V,R =18Ω，ωL ＝3Ω，1C ＝27Ω，求：1）电流i 和电压u 的有效值；2）功率表的读数；3）i 的瞬时值。

(15分)八、列写图8所示电路状态的矩阵形式，已知：R 1＝R 2＝R 3＝2Ω，C 3＝1F ，L 4＝1H ，L 5＝2H 。

(15分)九、图9所示电路中，N0为无源线性时不变网络，已知单位阶跃响应u0（t）＝(2.5--t e-1.5-2te).ε（t）V，求当i S（t）=(402cos2t) .ε（t）A时，u0（t）的稳态响应。

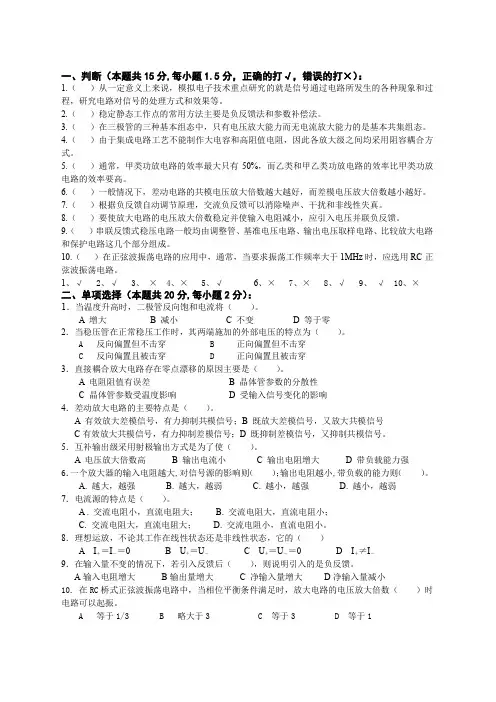

一、判断（本题共15分,每小题1.5分，正确的打√，错误的打×）：1.（）从一定意义上来说，模拟电子技术重点研究的就是信号通过电路所发生的各种现象和过程，研究电路对信号的处理方式和效果等。

2.（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3.（）在三极管的三种基本组态中，只有电压放大能力而无电流放大能力的是基本共集组态。

4.（）由于集成电路工艺不能制作大电容和高阻值电阻，因此各放大级之间均采用阻容耦合方式。

5.（）通常，甲类功放电路的效率最大只有50%，而乙类和甲乙类功放电路的效率比甲类功放电路的效率要高。

6.（）一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

7.（）根据负反馈自动调节原理，交流负反馈可以消除噪声、干扰和非线性失真。

8.（）要使放大电路的电压放大倍数稳定并使输入电阻减小，应引入电压并联负反馈。

9.（）串联反馈式稳压电路一般均由调整管、基准电压电路、输出电压取样电路、比较放大电路和保护电路这几个部分组成。

10.（）在正弦波振荡电路的应用中，通常，当要求振荡工作频率大于1MHz时，应选用RC正弦波振荡电路。

1、√2、√3、×4、×5、√6、×7、×8、√9、√ 10、×二、单项选择（本题共20分,每小题2分）：1．当温度升高时，二极管反向饱和电流将（）。

A 增大B 减小C 不变D 等于零2．当稳压管在正常稳压工作时，其两端施加的外部电压的特点为（）。

A 反向偏置但不击穿B 正向偏置但不击穿C 反向偏置且被击穿D 正向偏置且被击穿3．直接耦合放大电路存在零点漂移的原因主要是（）。

A 电阻阻值有误差B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响4．差动放大电路的主要特点是（）。

A 有效放大差模信号，有力抑制共模信号；B 既放大差模信号，又放大共模信号C有效放大共模信号，有力抑制差模信号；D 既抑制差模信号，又抑制共模信号。

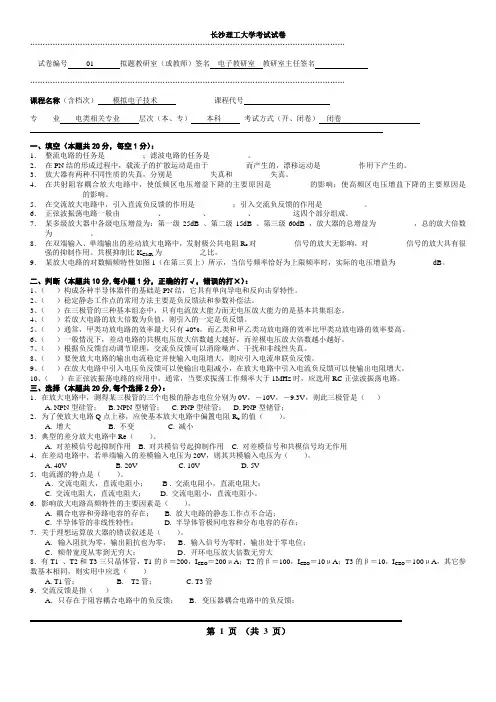

长沙理工大学考试试卷………………………………………………………………………………………………………………试卷编号01 拟题教研室（或教师）签名电子教研室教研室主任签名………………………………………………………………………………………………………………课程名称（含档次）模拟电子技术课程代号专业电类相关专业层次（本、专）本科考试方式（开、闭卷）闭卷一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

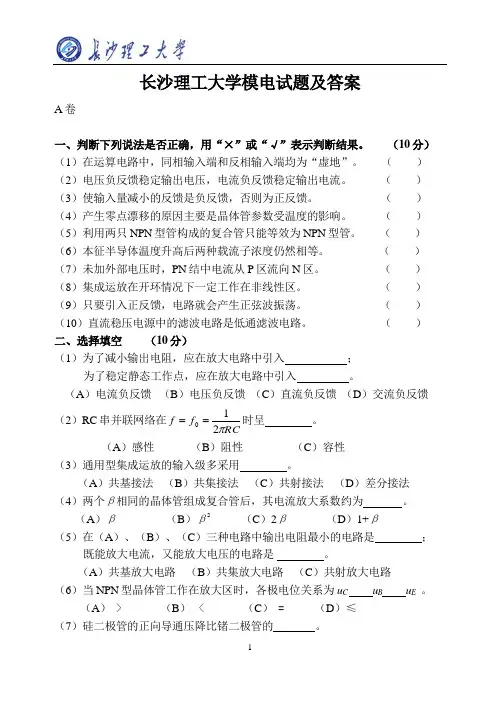

长沙理工大学模电试题及答案A 卷一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2（C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

（A ） 大 （B ） 小 （C ） 相等三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u 0。

长沙理工大学2005年攻读硕士学位研究生入学考试试题（答案必须写在答题纸上，答题纸和试卷一并装入试题袋中，否则无效）考试科目名称及代码：电路44141341学科、专业：电力系统及其自动化、高电压与绝缘技术一、图1所示电路中，用结点电压法求9V电流源发出的功率。

（l5分）二、图2所示电路中，当开关S闭合时，求电流I；当开关S打开，求电压U S。

三、图3所示电路中，N C为含源线性电阻网络，已知S闭合情况下，R L＝∞时，U=30V；R L＝3Ω时，R L为获得最大功率，求开关S断开时，R L取何值才能获得最大功率，并求此最大功率。

12四、图4所示电路原已达稳态，开关S 在t=0时闭合，求t≥0时的响应u C （t ）。

五、图5所示正弦稳态电路中，端口2-21开路，已知输入端口电压U ∙S 与I ∙S 同相位，电路消耗功率为1000W，U S ＝400V,R 1＝20Ω,R 2＝R L ,R 3＝10Ω,求：1）电流有效值I 、I L 、I C 和电压u 2的瞬时表达式；2）R 2、X L 、X C ；3)作电路的向量图。

六、图6所示电路中，N 为不含独立电源的线性时不变网络，u S (t)为激励，u(t)为响应，已知其零输入响应为-t e V （t>0），设初始条件不变，u S (t)=δ(t)V时，全响应为3-t e V （t>0），试求：1）u S (t)=ε（t-1）V 时的全响应；2）u S (t)=102cos （t+60o ）V 时的正弦稳态响应。

3七、图7所示电路中，N 为无源线性电阻网络，其传输参数为A=5，B=6，C=1.5，D=2，求R L 获得最大功率时，10V 电压源提供的功率。

八、图8所示电路中，已知非线性电阻伏安特性为：i=g(u)=0.25u 2（u>0）A 直流电压源U S =12V，小信号电压源u S (t)=20cosωt ，mV ，试求电压u 和电流i 。

长沙理工大学2005年攻读硕士学位研究生入学考试试题（答案必须写在答题纸上，答题纸和试卷一并装入试题袋中，否则无效）考试科目名称及代码：电路 441 41341 （果子哥精心整理）学科、专业：电力系统及其自动化、高电压与绝缘技术05-11真题一、图1所示电路中，用结点电压法求9V电流源发出的功率。

（l5分）二、图2所示电路中，当开关S闭合时，求电流I；当开关S打开，求电压U S。

三、图3所示电路中，N C为含源线性电阻网络，已知S闭合情况下，R L＝∞时，U=30V；R L＝3Ω时，R L为获得最大功率，求开关S断开时，R L取何值才能获得最大功率，并求此最大功率。

四、图4所示电路原已达稳态，开关S 在t=0时闭合，求t ≥0时的响应u C （t ）。

五、图5所示正弦稳态电路中，端口2-21开路，已知输入端口电压U •S 与I •S 同相位，电路消耗功率为1000W ， U S ＝400V, R 1＝20Ω, R 2＝R L , R 3＝10Ω,求： 1）电流有效值I 、I L 、I C 和电压u 2的瞬时表达式； 2）R 2、X L 、X C ； 3)作电路的向量图。

六、图6所示电路中，N 为不含独立电源的线性时不变网络，u S (t)为激励， u(t)为响应，已知其零输入响应为-t e V （t>0），设初始条件不变，u S (t)=δ(t)V时，全响应为3-t e V （t>0），试求： 1）u S (t)=ε（t-1）V 时的全响应；2）u S (t)= 102cos （t+60o ）V 时的正弦稳态响应。

七、图7所示电路中，N 为无源线性电阻网络，其传输参数为A=5，B=6，C=1.5， D=2，求R L 获得最大功率时，10V 电压源提供的功率。

八、图8所示电路中，已知非线性电阻伏安特性为：i=g(u)=0.25u 2（u>0）A 直流电压源U S =12V ，小信号电压源u S (t)=20cos ωt ，mV ，试求电压u 和电流i 。

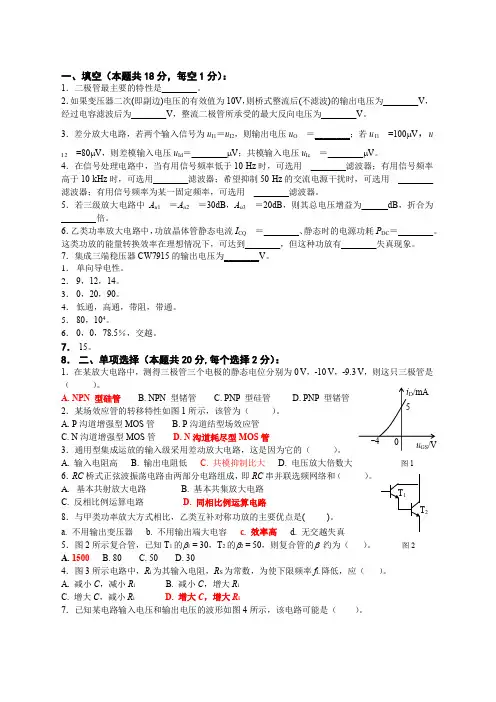

一、填空（本题共18分，每空1分）：1．二极管最主要的特性是________。

2．如果变压器二次(即副边)电压的有效值为10V ，则桥式整流后(不滤波)的输出电压为________V ，经过电容滤波后为________V ，整流二极管所承受的最大反向电压为________V 。

3．差分放大电路，若两个输入信号为u I1＝u I2，则输出电压u O ＝________；若u I1=100μV ，uI 2=80μV ，则差模输入电压u Id ＝________μV ；共模输入电压u Ic ＝________μV 。

4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用________滤波器；有用信号频率高于10 kHz 时，可选用________滤波器；希望抑制50 Hz 的交流电源干扰时，可选用________滤波器；有用信号频率为某一固定频率，可选用________滤波器。

5．若三级放大电路中A u 1＝A u 2＝30dB ，A u 3＝20dB ，则其总电压增益为______dB ，折合为______ 倍。

6．乙类功率放大电路中，功放晶体管静态电流I CQ ＝________、静态时的电源功耗P DC ＝________。

这类功放的能量转换效率在理想情况下，可达到________，但这种功放有________失真现象。

7．集成三端稳压器CW7915的输出电压为________V 。

1． 单向导电性。

2． 9，12，14。

3． 0，20，90。

4． 低通，高通，带阻，带通。

5． 80，104。

6． 0，0，78.5％，交越。

7． 15。

8． 二、单项选择（本题共20分,每个选择2分）：1．在某放大电路中，测得三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ ）。

A. NPN 型硅管B. NPN 型锗管C. PNP 型硅管D. PNP 型锗管2．某场效应管的转移特性如图1所示，该管为（ ）。

考研模拟试题（一）一．列写下图所示直流电路的节点方程 ,并求出两个独立电流发出的功率。

（20分）二．如图所示的正弦电路，已知当I1 =I2 =I，R2 =10Ω，ωM =10Ω时，虚线框内的并联电路达到谐振，求此时的R1，X1。

（20分）三．电路如图3所示，已知双口网络N的传输参数矩阵，试求负载电阻R2为何值时,R2获得最大功率，并求此最大功率。

（20分）四．电路如图所示N为线性含源网络，已知is =8A , us=12V时，响应UX=80V；is=- 8A ,us =4V时，响应UX=0V；当is=0A , us=0V时，响应UX= -40V。

求当is=10A ,u s =20V时,响应UX为多少。

（20分）五、正弦稳态电路如图5所示，试求图中电流I。

(20分)六、如图6所示，开关S在t=0时闭合，开关闭合前电路为零初始状态，试用拉普拉斯变换求t≥0时的电流i2(t) 。

(20分)七．电路如图7，已知双口网络的传输参数，求负载R为何值时吸收最大功率L。

(15分)并求出最大功率Pmax八．求图8所示二端口网络的Y参数，并做出π形等效电路。

（15分）考研模拟试题（二）一、填空题：（每空7分，共56分）1. 图1-1所示电路中，1A电流源发出的功率( )。

2. 图1-2所示电路中，电压源的电流i为( )A ，电流源的电压u为( )V 。

3. 在图1-3所示对称三相电路中，电流表读数均为1A（有效值），若因故发生A相短路（即开关闭合）则电流表A1的读数为( )，A2的读数为( ) 。

4. 图1-4所示电路处于谐振状态，已知Is=1A，U1=50V，则电阻R2=( )Ω,电感电压U L=( )V。

5. 已知某动态电路的网络函数，该电路的冲激响应为() 。

二、简算题：（每小题7分，共56分）1. 某网络的基本割集矩阵为,若已知连支电流A，求树支电流i1、i2和i3。

2. 图2-1所示电路，在开关断开时，电流I=1A，求开关闭合后该支路的电流。

长沙理工大学电路考试试卷
一、填空题（每小题4分，共28分）
1、在非正弦周期电流电路中，已知，则有效值I为。

2、对称三相负载Y形联接时吸收的功率为10KW，若改为形联接接到同一源上，则吸收功率为。

3、两个耦合线圈中，和为串联反接，=1H，=0.2H，M=0.1H，则串联后的等效电感为。

4、图1所示理想变压器输入电阻= 。

5、已知某线性电路的网络函数为：，则其单位冲激响应为。

6、设二端口的Z参数矩阵为=，的Z参数矩阵为=，则和串联后的Z参数为。

7、图示电路拓扑图中，若选支路1、3、5、7为树支，则单树支割集有，，，。

二、计算题（每小题12分，共72分）
1、对称三相电路如图所示，线电压为380V，对称三相负载吸收的功率为1.14KW，功率因数，求图中两个功率表的读数。

2、电路如图所示，已知，，L=1H，C=0.5F，电源为冲激电源，且已知，求时的。

3、求图示电路中的电流。

4、图示电路中，已知。

求：
（1）、电流i(t)及其有效值I；
（2）、电压源发出的有功功率P。

5、求图示二端口的Z参数。

6、图示电路中，非线性电阻的伏安特性为，，试用小信号分析法求回路的电流i。

长沙理工大学电力电子技术试题(第五章)一、填空题1、整流是把电变换为电的过程；逆变是把电变换为电的过程。

1、交流、直流；直流、交流。

2、逆变电路分为逆变电路和逆变电路两种。

2、有源、无源。

3、逆变角β与控制角α之间的关系为。

3、α=π－β4、逆变角β的起算点为对应相邻相的交点往度量。

4、负半周、左。

5、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。

5、顺极性串、逆变失败、逆变颠覆。

6、为了保证逆变器能正常工作，最小逆变角应为。

6、30°～35°7、由两套晶闸管组成的变流可逆装置中，每组晶闸管都有四种工作状态，分别是状态、状态、状态和状态。

7、待整流、整流、待逆变、逆变。

8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。

8、斩波。

9、反并联可逆电路常用的工作方式为，以及三种。

在工业上得到广泛应用的是方式。

9、逻辑无环流、有环流、错位无环流、逻辑无环流。

10、采用接触器的可逆电路适用于对要求不高、不大的场合。

10、快速性，容量。

11、某半导体器件的型号为KN 100 / 50 —7，其中KN表示该器件的名称为100表示，50表示，7表示。

11、逆导晶闸管，晶闸管额定电流为100A，二极管额定电流为50A，额定电压100V。

12、晶闸管整流装置的功率因数定义为侧与之比。

12、交流、有功功率、视在功率13、晶闸管装置的容量愈大，则高次谐波，对电网的影响。

13、愈大，愈大。

14、在装置容量大的场合，为了保证电网电压稳定，需要有补偿，最常用的方法是在负载侧。

14、无功功率；并联电容。

15、变频电路从变频过程可分为变频和变频两大类。

15、交流—交流，交流—直流—交流。

16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。

16、导通，关断，脉冲宽度。

二、判断题对的用√表示、错的用×表示（每小题1分、共10分）1、把交流电变成直流电的过程称为逆变。

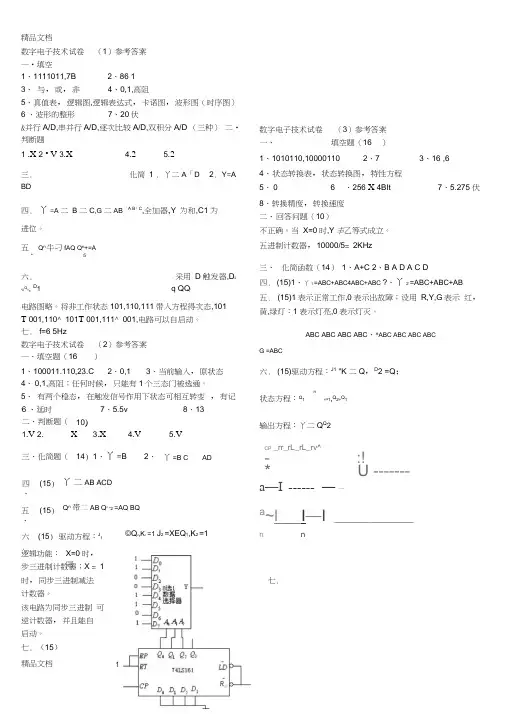

A 卷班级： 姓名： 学号：一、单项选择题（每小题2分，共20分）1、逻辑函数F ＝)(A D C C B ++的反函数是（ b ） （A ）F =)()(A D C C B +⋅+ （B ）F =)(DA C C B +⋅+ （C ）F =)(A D C BC +⋅+ （D ）F =A D C C B +⋅+2、某电路的真值表如下表所示，则该电路的逻辑表达式为（d ）。

(A)C Y = (B)AB C Y = (C)C AB Y += (D)C C B Y +=3、二进制数1110111.11转换成十进制数是 （ b ）。

（A ）119.125 （B ）119.3 （C ）119.375 （D ）119.75 4、一个十六选一的数据选择器，其地址输入端的个数为（ c ） （A ）2个 （B ）3个 （C ）4个 （D ）5个5、若将一个TTL 异或门（输入端为A 、B ）当作反相器使用，则A 、B 端应按（ b ）连接。

（A ）A 或B 中有一个接1； （B ）A 或B 中有一个接0； （C ）A 和B 并联使用； （D ）不能实现 6、下列几种说法中与BCD 码的性质不符的是（ c ）。

（A ）一组四位二进制数组成的BCD 码只能表示一位十进制数码（B ）因为BCD 码是一组四位二进制数，所以BCD 码能表示十六进制以内的任何一个数码。

（C ）有许多种不同的BCD 码（D ）BCD 码是一种用二进制数码表示十进制数码的方法 7、已知=+FABC CD ，选出下列可以肯定使0F =的情况是（ ）。

（A ）A=0，BC=1 （B ）B=1，C=1 （C ）C=1，D ＝0 (D)BC=1，D ＝1 8、要实现1n n Q Q +=，JK 触发器的J 、K 取值应为（ ）。

（A ）J=0，K=0 （B ）J=0，K=1 （C ）J=1，K=0 （D ）J=1，K=1 9、一个五位的二进制加法计算器，由00000状态开始，问经过169个输入脉冲后，此计数器的状态为（ ）（A ）00111 （B ）00101 （C ）01000 （D ）0100110、一个5位地址码、8位输出的ROM ，其存储矩阵的容量为（ ） （A ）48 （B ）64 （C ）512 （D ）256二、填空题（每空2分，共14分）1、由TTL 集电极开路与非门（OC 门）构成的电路如图1所示，其输出函数 F ＝ 。
