长沙理工大学拟题纸课程名称（含档次）电力系统暂态分析专业电力工程及其自动化一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分，共20分）1、当电源内阻抗占短路回路总阻抗的比例小于15%时，可以视为无限大电源。

（）2、由于电力系统中三序分量是相互独立的，所以可以分别计算，然后再将各序分量迭加得到各相的电流和电压。

（）3、快速切除故障有利于改善简单电力系统的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中有基频交流、倍频交流和非周期三种电流分量。

（）5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。

（）6、任何情况下变压器的零序励磁电抗都可以视为无限大，即任何情况下变压器的励磁电抗都可以用开路表示。

（）7、电力系统横向故障指各种类型的短路故障。

（）8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响，所以在应用运算曲线法计算短路电流时，可以不再考虑负荷的影响。

（）9、小干扰法既可以用于分析电力系统的静态稳定性，也可以用于分析电力系统的暂态稳定性。

（）10、对于12MW以上发电机组，计算其机端短路冲击电流时，冲击系数应取2。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共30分)1、无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。

A、三相相等； B、三相可能相等，也可能不相等； C、不相等。

2、分析简单电力系统并列运行的暂态稳定性采用的是（）。

A、小干扰法；B、分段计算法；C、对称分量法。

3、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。

A、短路前空载，短路发生在电压瞬时值过零时； B、短路前带有负载，短路发生在电压瞬时值过零时； C、短路前空载，短路发生在电压瞬时值最大时。

一、判断（本题共15分,每小题1.5分，正确的打√，错误的打×）：1.（）从一定意义上来说，模拟电子技术重点研究的就是信号通过电路所发生的各种现象和过程，研究电路对信号的处理方式和效果等。

2.（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3.（）在三极管的三种基本组态中，只有电压放大能力而无电流放大能力的是基本共集组态。

4.（）由于集成电路工艺不能制作大电容和高阻值电阻，因此各放大级之间均采用阻容耦合方式。

5.（）通常，甲类功放电路的效率最大只有50%，而乙类和甲乙类功放电路的效率比甲类功放电路的效率要高。

6.（）一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

7.（）根据负反馈自动调节原理，交流负反馈可以消除噪声、干扰和非线性失真。

8.（）要使放大电路的电压放大倍数稳定并使输入电阻减小，应引入电压并联负反馈。

9.（）串联反馈式稳压电路一般均由调整管、基准电压电路、输出电压取样电路、比较放大电路和保护电路这几个部分组成。

10.（）在正弦波振荡电路的应用中，通常，当要求振荡工作频率大于1MHz时，应选用RC正弦波振荡电路。

1、√2、√3、×4、×5、√6、×7、×8、√9、√ 10、×二、单项选择（本题共20分,每小题2分）：1．当温度升高时，二极管反向饱和电流将（）。

A 增大B 减小C 不变D 等于零2．当稳压管在正常稳压工作时，其两端施加的外部电压的特点为（）。

A 反向偏置但不击穿B 正向偏置但不击穿C 反向偏置且被击穿D 正向偏置且被击穿3．直接耦合放大电路存在零点漂移的原因主要是（）。

A 电阻阻值有误差B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响4．差动放大电路的主要特点是（）。

A 有效放大差模信号，有力抑制共模信号；B 既放大差模信号，又放大共模信号C有效放大共模信号，有力抑制差模信号；D 既抑制差模信号，又抑制共模信号。

长沙理工大学考试试卷………………………………………………………………………………………………………………试卷编号01 拟题教研室（或教师）签名电子教研室教研室主任签名………………………………………………………………………………………………………………课程名称（含档次）模拟电子技术课程代号专业电类相关专业层次（本、专）本科考试方式（开、闭卷）闭卷一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

■ 模拟试题五：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共8小题，每题5分，总计40分)1、图1所示电路，求____，16电压源供出的功率____。

图1[点击查看答案]答：2、图2所示电路的等效电阻____图2[点击查看答案]答：3、图3所示电路中，N为无源电阻网络，当，时，；当，时，。

则当，时，____。

图3[点击查看答案]答：4、图4所示正弦电路，已知，，则与供出的有功功率分别为____,____。

图4[点击查看答案]答：0,64。

5、图5所示电路，，则电流有效值____。

图5[点击查看答案]6、图6所示正弦交流电路，已知，，测得，。

阻抗吸收的平均功率____。

图6[点击查看答案]答：7、图7所示对称三相电路，已知，，此三相负载吸收的平均功率____。

图7[点击查看答案]答：8、图8电路中，互感，端的等效电感____。

图8[点击查看答案]答：二、综合计算题。

(本大题共6小题，每题10分，总计60分)1．用节点法求图示电路中的电流。

[点击查看答案]答：2．图示电路，，求电流和电压源发出的平均功率。

[点击查看答案]答：，3．图示电路，当时，；当时，，求当时，[点击查看答案]答：4．图示含有理想变压器的电路，，求电流？[点击查看答案]答：5．图示电路原处于稳态，时开关由闭合突然断开，用三要素法求时的电压。

[点击查看答案]答：6．图(a)所示电路中非线性电阻的电压、电流关系如图(b)所示，求电压。

[点击查看答案]答：返回■ 模拟试题二：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共10小题，每题2分，总计20分)1、图示电路，设元件A消耗功率为10W，=____。

[点击查看答案]答：5V2、图示电路，若使电压U=(2/3)V，电阻R o=____。

[点击查看答案]答：3、图示电路的电流I1=____。

[点击查看答案]答：8mA4、图示最简诺顿等效电路中I S C =____；R i=____。

长沙理工大学模电试题及答案A 卷一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2（C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

（A ） 大 （B ） 小 （C ） 相等三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u 0。

电路模拟考试题及答案1一、填空题（30分，每空2分）1. 在电路分析计算中，必须先指定电流与电压的__ 参考方向 __。

2 线性电阻上电压u 与电流i 关系满足__欧姆 __定律，当两者取关联参考方向时其表达式为_R=U3 电感是一种记忆元件，因为i ＝⎰∞-t t d u L 14． 电容是一种储能元件，因为其储存的能量W =)t (Cu 221。

5．线性电感的韦安特性是一条__ 过原点 __的直线。

6．电阻串联电路中，阻值较大的电阻上分压较_ 多 __，功率较_ 大 。

_ 7．当n 个电压源__串联 __联时，可以用一个电压源等效，且该电压源的电压值∑==nk kS S uu 1。

8 使用叠加定理来求解电路时，不作用的独立电压源用 短路 代替，不作用的独立电流源用 断路 代替。

9．当电路中含动态元件（电容或电感）时，根据基尔霍夫电压、电流定律及VCR 建立的电路方程，是以电压、电流为变量的微分方程或微积分方程。

如果电路中只含一个动态元件，电路方程是 一阶微分 方程，这种电路称为 一阶 电路。

10．为了分析问题的方便，我们认为换路是在t =0时刻进行的，并把换路前的最终时刻记为 t = 0- ，把换路后的最初时刻记为t = 0+ 。

二、选择题（30分，每空3分）1．图示电路中，u 、i 关系为（ B ）。

A.dt di Lu = B. dt diLu -= C. Li u = D. Li u -=2．当流过理想直流电压源的电流增加时，其端电压将（ D ）。

A. 增加 B. 减少 C. 不变 D. 不确定 3．KCL 、KVL 不适用于（ C ）。

A. 时变电路B. 非线性电路C. 分布参数电路D. 集总参数电路 4．设两个二端网络对外是等效的，则下列说法哪个是正确的？（ A ） A. 它们的外特性相同 B. 它们的内部特性相同 C. 它们的内部结构相同 D. 它们的内部电源相同5．理想电流源的源电流为S I ，端口电路为U ，则其内导为（ A ）。

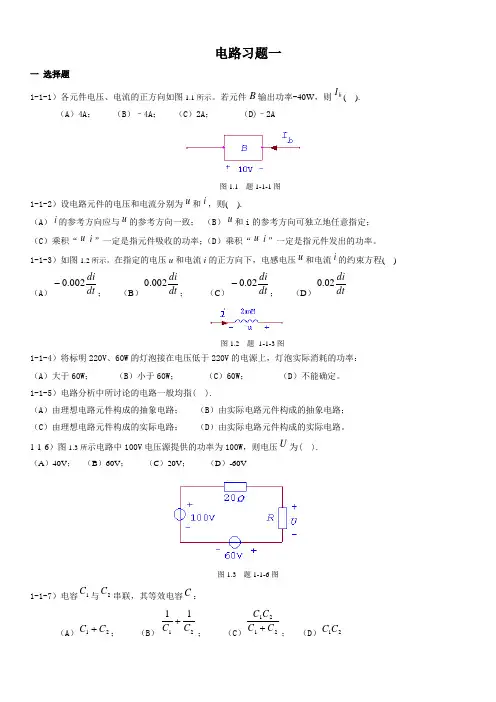

电路习题一一 选择题1-1-1）各元件电压、电流的正方向如图1.1所示。

若元件输出功率-40W ，则( ).（A ）4A ； （B ）–4A ； （C ）2A ； （D)–2A图1.1 题1-1-1图1-1-2）设电路元件的电压和电流分别为和，则( ).（A ）的参考方向应与的参考方向一致； （B ）和i 的参考方向可独立地任意指定； （C ）乘积“”一定是指元件吸收的功率；（D ）乘积“”一定是指元件发出的功率。

1-1-3）如图1.2所示，在指定的电压u 和电流i 的正方向下，电感电压和电流的约束方程( )（A ）； （B ）； （C ）； （D ）图1.2 题 1-1-3图1-1-4）将标明220V 、60W 的灯泡接在电压低于220V 的电源上，灯泡实际消耗的功率： （A ）大于60W ； （B ）小于60W ； （C ）60W ； （D ）不能确定。

1-1-5）电路分析中所讨论的电路一般均指( ).（A ）由理想电路元件构成的抽象电路； （B ）由实际电路元件构成的抽象电路； （C ）由理想电路元件构成的实际电路； （D ）由实际电路元件构成的实际电路。

1-1-6）图1.3所示电路中100V 电压源提供的功率为100W ，则电压为( ).（A ）40V ； （B ）60V ； （C ）20V ； （D ）-60V图1.3 题1-1-6图1-1-7）电容与串联，其等效电容：（A ）； （B ）； （C ）； （D ）B bIu i i u u u i u i u i dt di 002.0-dt di 002.0dt di 02.0-dt di02.U 1C 2C C 21C C +2111C C +2121C C C C +21C C1-1-8）在图1.4所示电路中，已知电流波形：；则电压的波形为( ).A ）； （B ）；（C ）； （D ）。

图1.4 题1-1-8图1-1-9）图1.5所示电路各物理量的约束方程( )。

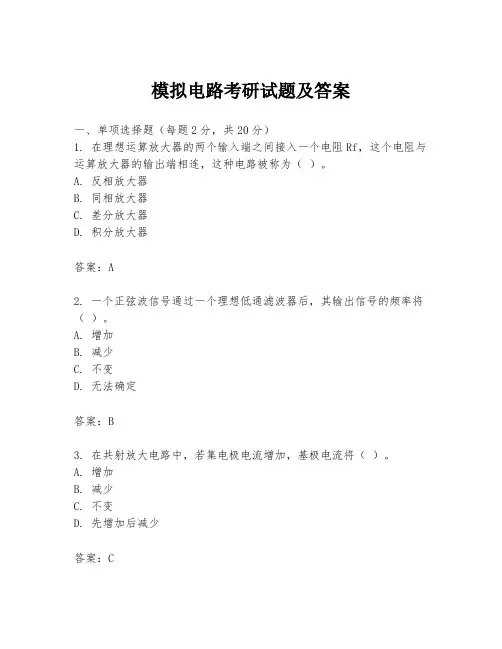

模拟电路考研试题及答案一、单项选择题（每题2分，共20分）1. 在理想运算放大器的两个输入端之间接入一个电阻Rf，这个电阻与运算放大器的输出端相连，这种电路被称为（）。

A. 反相放大器B. 同相放大器C. 差分放大器D. 积分放大器答案：A2. 一个正弦波信号通过一个理想低通滤波器后，其输出信号的频率将（）。

A. 增加B. 减少C. 不变D. 无法确定答案：B3. 在共射放大电路中，若集电极电流增加，基极电流将（）。

A. 增加B. 减少C. 不变D. 先增加后减少答案：C4. 一个电路的电压增益为-10，这意味着该电路是一个（）。

A. 放大器B. 衰减器C. 整流器D. 滤波器答案：B5. 在模拟乘法器中，如果输入信号是直流信号，那么输出信号将（）。

A. 为零B. 与输入信号相同C. 与输入信号成正比D. 与输入信号成反比答案：A二、简答题（每题10分，共30分）1. 请简述什么是差分放大器，并说明其主要优点。

答：差分放大器是一种具有两个输入端的放大器，它主要放大两个输入端之间的差值信号，而抑制两个输入端的共模信号。

其主要优点包括：- 高输入阻抗，低输出阻抗；- 良好的共模抑制比（CMRR），能够抑制共模干扰；- 广泛应用于测量和信号处理领域。

2. 什么是锁相环（PLL）？它由哪几个基本部分组成？答：锁相环（Phase-Locked Loop，PLL）是一种反馈控制系统，它的目的是将一个振荡器的相位锁定到一个参考信号的相位上。

锁相环主要由以下三个基本部分组成：- 相位检测器（Phase Detector，PD）：用于检测输入信号和本地振荡器信号之间的相位差；- 低通滤波器（Low Pass Filter，LPF）：用于滤除相位检测器输出的高频分量，提取出控制信号；- 电压控制振荡器（Voltage Controlled Oscillator，VCO）：根据控制信号调整振荡频率。

三、计算题（每题25分，共50分）1. 考虑一个单级共射放大电路，其偏置电路由一个电阻Re和电源Vcc 组成。
