原理图网络标号命名

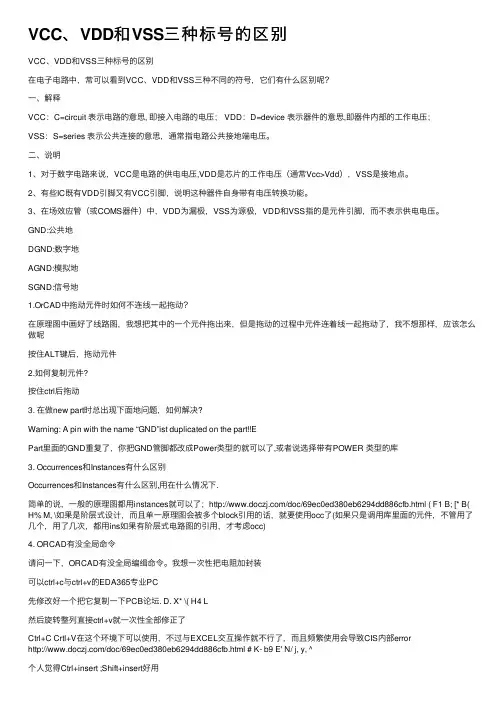

VCC、VDD和VSS三种标号的区别VCC、VDD和VSS三种标号的区别在电⼦电路中，常可以看到VCC、VDD和VSS三种不同的符号，它们有什么区别呢？⼀、解释VCC：C=circuit 表⽰电路的意思, 即接⼊电路的电压； VDD：D=device 表⽰器件的意思,即器件内部的⼯作电压；VSS：S=series 表⽰公共连接的意思，通常指电路公共接地端电压。

⼆、说明1、对于数字电路来说，VCC是电路的供电电压,VDD是芯⽚的⼯作电压（通常Vcc>Vdd），VSS是接地点。

2、有些IC既有VDD引脚⼜有VCC引脚，说明这种器件⾃⾝带有电压转换功能。

3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，⽽不表⽰供电电压。

GND:公共地DGND:数字地AGND:模拟地SGND:信号地1.OrCAD中拖动元件时如何不连线⼀起拖动？在原理图中画好了线路图，我想把其中的⼀个元件拖出来，但是拖动的过程中元件连着线⼀起拖动了，我不想那样，应该怎么做呢按住ALT键后，拖动元件2.如何复制元件?按住ctrl后拖动3. 在做new part时总出现下⾯地问题，如何解决?Warning: A pin with the name “GND”ist duplicated on the part!!EPart⾥⾯的GND重复了，你把GND管脚都改成Power类型的就可以了,或者说选择带有POWER 类型的库3. Occurrences和Instances有什么区别Occurrences和Instances有什么区别,⽤在什么情况下.简单的说，⼀般的原理图都⽤instances就可以了；/doc/69ec0ed380eb6294dd886cfb.html ( F1 B; [* B( H% M, \如果是阶层式设计，⽽且单⼀原理图会被多个block引⽤的话，就要使⽤occ了(如果只是调⽤库⾥⾯的元件，不管⽤了⼏个，⽤了⼏次，都⽤ins如果有阶层式电路图的引⽤，才考虑occ)4. ORCAD有没全局命令请问⼀下，ORCAD有没全局编缉命令。

原理图设计规范修订历史目录第1章硬件原理图设计规范··············································错误!未定义书签。

1.1 目的············································································错误!未定义书签。

1.2 基本原则······································································错误!未定义书签。

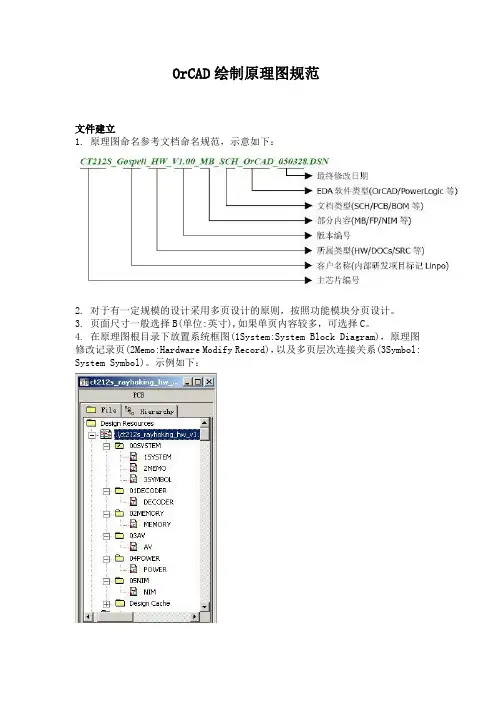

OrCAD绘制原理图规范文件建立1. 原理图命名参考文档命名规范，示意如下：2. 对于有一定规模的设计采用多页设计的原则，按照功能模块分页设计。

3. 页面尺寸一般选择B(单位:英寸),如果单页内容较多，可选择C。

4. 在原理图根目录下放置系统框图(1System:System Block Diagram)，原理图修改记录页(2Memo:Hardware Modify Record)，以及多页层次连接关系(3Symbol: System Symbol)。

示例如下：5. 多页原理图命名增加编号确定页面显示顺序，如01Decoder，02Memory,03AV 等。

6. 采用统一的页面标题块(TitleBlock)，正确标识各部分，如项目标题，功能模块名称，页码等。

元器件编号及数值标识1. 元器件编号命名前缀：电阻：R排阻：RN电容：C电解电容：EC电感：L磁珠：FB芯片：U模块：MOD 或U晶振：X三极管：Q 或T (普通小信号放大管采用Q 为前缀，MOSFET 管采用T 为前缀标识)二极管：D整流二极管：ZD发光二极管：LED连接器：CON跳线：J开关：K 或SW电池：BAT…固定通孔：MHMark 点：H测试点：TP2. 各分页元器件标号采用3 位数标识方法，第一位数表示页号，后两位数表示页内编码。

如R115,U203等。

3. 电阻电容类元器件默认封装为贴片0603，如有封装，功率，精度要求的，需标记清楚。

如 100,0805或1R0,1/4W，8R2,1%等4. 电阻电容类元器件设计值使用有效数字位形式标记。

如100K 电阻标记为104，8.2 Ohm 电阻标记为8R2，10 Ohm 电阻标记为10R 或100；4p 电容标记为4C0，22p 电容标志为22C 或220，0.1uF 电容标记为104 等。

5. 原理图设计中为调试，测试，或者作为选项的电路部分的元器件，在标识值的时候，增加NI(Not Install)标识。

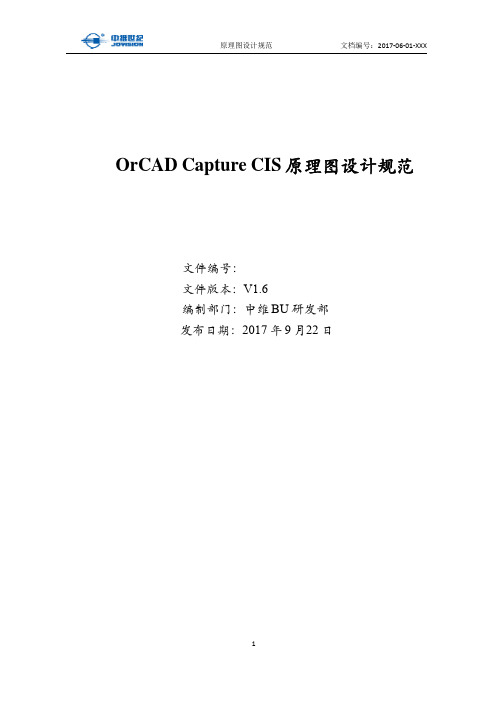

OrCAD Capture CIS原理图设计规范文件编号：文件版本：V1.6编制部门：中维BU研发部发布日期：2017年9月22日文件修订记录版本号修订章节号修订内容描述修订人修订日期V1.0全文新增全文王娟2015/1/19V1.11、2.1、71）合并《数据库配置》2）增加原理图配色方案3）增加生成标准BOM的过程，作为第7章4）原第7章改为第8章5）文档最后增加Allegro库路径设置说明王娟2015/1/21V1.22.2、4、5.1、5.2.6、5.4、8、附录1、附录21）修改title block相关设置2）修改description页格式3）增加文本要求：电源转换部分标注输入输出电流4）增加ERC Matrix设置5）输出文件修改和细化6）新增附1：Gerber文件的生成和标准，原附变为附录2王娟2015/2/11V1.3全文细节优化王娟2015/5/6 V1.47上PLM系统，依据新BOM助手更新操作步骤。

王娟2015/7/1 V1.5全文内容全面更新，修改格式武小峰2017/6/1 V1.6第5章增加规范细节和注意事项武小峰2017/9/22OrCAD Capture CIS原理图设计规范前言伴随公司的大发展，研发中心不断壮大，研发项目逐渐增多，硬件研发人员的分工也已细化。

为了提高硬件研发的效率，增强研发各阶段工作交接的流畅度，提升产品设计的准确度和通用性，逐步达到提升产品整体硬件质量的目标，所以在硬件研发部门推行标准化工作。

此文档旨在规范原理图设计格式，以及规范硬件研发各阶段的输出文件。

本文基于Cadence16.3设计平台，第1~6章为原理图设计规范，第7章为标准BOM生成办法，第8章为硬件研发流程文件说明。

本文档适用于研发一部，其他事业部仅供参考。

目录1.新建工程 (5)2.环境配置 (6)2.1.参数选择 (6)2.1.1.统一配色方案 (6)2.1.2.Grid Display参数标准 (6)2.2.模板设置 (7)3.数据库配置 (9)3.1.在系统中添加数据源 (9)3.2.在设计软件中连接数据库 (12)3.3.数据库使用 (14)4.原理图目录页命名规范 (15)4.1.公共原理图页内容 (16)5.原理图绘制标准 (18)5.1.Title Block填写规范 (18)5.2.原理图绘制注意事项 (18)5.2.1.连接符说明 (19)5.2.2.原理图备注说明 (23)5.2.3.页布局说明 (25)5.3.自动编号 (25)5.4.DRC检查 (27)6.网表生成 (29)7.标准BOM生成 (30)7.1.原理图导出BOM (30)7.2.生成标准BOM (36)8.输出文件说明 (36)8.1.原理图设计输出文件 (37)8.2.PCB设计输出文件 (37)9.附录1：gerber文件的生成和标准 (38)10.附录2：Allegro库路径设置 (38)1.新建工程打开OrCAD Capture CIS软件，新建工程。

原理图设计规范原理图设计基本要求日期修订版本修改描述作者目录一、图纸规则 (4)二、文件命名及作图规范： (4)1.文件命名方法，其格式如下：项目名_版本 (4)三、器件位号及序号规范： (8)1.电容的表示方法： (9)2.电阻的表示方法： (9)3.电感的表示方法 (10)5.变压器表示方法 (10)6. 连接器的规格描述 (10)7. 跳线的规格描述 (10)8.发光二极管的表示方法 (11)9.二极管的表示方法 (11)10.三极管的表示方法 (11)11.场效应管的规格描述 (11)12.普通IC类的表示方法 (11)13.光藕规格描述 (12)14.开关器件的表示方法 (12)15.继电器的表示方法 (12)16.晶振及钟振的表示方法 (12)17.保险丝的表示方法 (12)18.防雷器件及其他保护器件表示方法 (12)19. TVS管的规格描述 (13)20.滤波器规格描述 (13)21.光组件规格描述 (13)22.螺丝(SCREW)孔规格描述 (13)23. PCB印制天线(Antenna)的规格描述 (13)24.光学定位点 (13)25.可选器件描述的表示方法 (13)四、电路参数标注规范： (14)五、布局规则及标识 (14)六、线的规则 (19)七、网络标号 (20)八、地及电源网络定义规则： (21)一、 图纸规则1．图纸使用英制单位，使用默认纸张（A,B,C,D,E），禁止使用自定义纸张；2．原理图格点的风格采用dots，器件格点风格采用lines；格点的大小采用默认设置1：3．SCH中所用标示及注明，全部使用英文。

4.对于复杂电路，要求将原理图幅面划分区域,定义各模块中的子模块,并表注各子模块的功能；二、 文件命名及作图规范：1.文件命名方法，其格式如下：项目名_版本1.1项目名称为该型号的名称，如：GRUFNV5B.7U731.2版本号：V0.11.3分页名称以Pxx_XXXX…P： Page的第一个英文字母，表示页码；xx：表示第几页，从第1页到第9页的范围内，用01到09表示，第10页以上（包括第10页），用数字表示，如11；XXXX：页面的英文名称，第一页到第三页的名称固定，分别为：Cover Page、Block Diagram、Machine Diagram；1.4原理图和第一页到第三页必须按照1.5～1.7中插图的格式进行制作，相关模板可从以下地址下载：PLM\系统\文档管理\文档库-工作区\文档库\layout相关文件夹\原理图作图模板。

原理图设计规范：1、原理图上所有的文字方向应该统一，文字的上方应该朝向原理图的上方（正放文字）或左方（侧放文字）。

原理图上的各种标注应清晰，不允许文字重叠。

2、仅和芯片相关的上拉或下拉电阻等器件，建议放置在芯片附近3、差分信号规定使用“+/-”符号，“+/-”可以在网络名的中间或末尾。

4、芯片的型号和管脚标注，精密电阻、大功率电阻、极性电容、高耐压电容、共模电感、变压器、晶振，保险丝等有特殊要求的器件参数要显示出来，LED应标示型号或颜色。

5、所有的时钟网络要有网络标号，以CLK 字符结尾，以便于SI分析、PCB布线和检查；非时钟信号禁止以CLK等时钟信号命名后缀结尾。

时钟信号命名应体现出时钟频率信息。

6、采用串联端接的信号（包括时钟），串阻在原理图上应就近放置于驱动器的输出端。

串阻和驱动器之间不放置网络标号，串阻后的网络进行命名（时钟信号必须命名并满足时钟信号的命名规范）。

7、所有单板内部电源网络的命名都必须采用“VCC”开头，单板接口电源的定义和系统定义保持统一。

经过滤波的电源必须命名，命名也必须以“VCC”开头。

8、使用Alias连接的网络，必须使用网络标号的方式进行连接，不能使用连线(wire)进行连接。

9、所有出页网络应放置出页符offpage/offpg，出页符的方向应和信号流向一致。

原理图必须进行交叉标注。

除总线等字符太多无法调整的网络之外，交叉标注的字符不应重叠。

offpage/offpg符号的调用，应根据信号流向采用正确的符号，不应将符号进行翻转、镜像后使用。

10、CPU等的控制信号应使用上/下拉电阻保证上电时的状态确定。

要考虑器件输出或驱动器输出的驱动能力，等效负载不能超过器件的驱动能力的80%。

11、不带内部上下拉和总线保持功能的CMOS/BiCMOS器件，未用输入端严禁悬空，必须通过电阻进行上拉或下拉处理。

12、信号线上的上拉或下拉电阻能够满足可靠预置电平要求。

13、对于CMOS器件，如无特殊要求单个管脚的上拉或下拉可以取10k，多个管脚或其他具体情况可以参见下面的条目和以及进行计算确定。

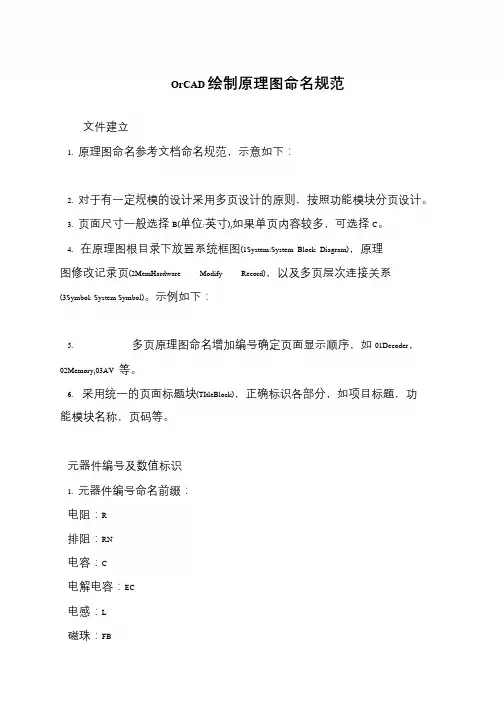

OrCAD 绘制原理图命名规范
文件建立
1. 原理图命名参考文档命名规范，示意如下：
2. 对于有一定规模的设计采用多页设计的原则，按照功能模块分页设计。

3. 页面尺寸一般选择B(单位:英寸),如果单页内容较多，可选择C。

4. 在原理图根目录下放置系统框图(1System:System Block Diagram)，原理图修改记录页(2MemHardware Modify Record)，以及多页层次连接关系(3Symbol: System Symbol)。

示例如下：
5. 多页原理图命名增加编号确定页面显示顺序，如01Decoder，02Memory,03AV 等。

6. 采用统一的页面标题块(TItleBlock)，正确标识各部分，如项目标题，功
能模块名称，页码等。

元器件编号及数值标识
1. 元器件编号命名前缀：
电阻：R
排阻：RN
电容：C
电解电容：EC
电感：L
磁珠：FB。

2016新编Protel电路设计中的网络标号、总线与跳线(转)Protel电路设计中的网络标号、总线与跳线(转）作者：quser 2008-04-01 19:27:21标签：电子单片机it在大型的电路以及大规模集成电路的设计中常常要使用网络标号、总线以及跳线，许多电子爱好者往往不知如何设计。

本文以ATMEGA8(AV R单片机)控制的报警计数器电路为例，对用Pro tel99SE设计该电路中如何使用网络标号、总线及跳线进行介绍。

图1是用ATMEGA8单片机控制的自动报警计数器电路，共阳数码管和驱动三极管构成扫描驱动电路，数码管能显示出通过SB1、SB2按键预设的调整值。

电路的工作原理是当按键时间短时加／减1，按键时间长则加／减10，最大计数值9999。

设置完成，释放按键5秒后，自动进人计数状态。

在计数状态下，信号脉冲由单片机计数器T1输入，每个有效脉冲输入单片机时计数器T1加1，数码管显示当前计数值，当计数值达到预设值时，单片机输出方波，控制蜂鸣器报警提示用户作相关处理。

一．网络标号网络标号就是导线与单个网络的关联，给导线放上网络标号相当于给号命名，同样名字的信号等同于用导线连接，如图2所示。

1．网络标号放置的方法。

将元件引脚与一段导线相连，然后将网络标号(如图2中的A1)放在导线上。

2．网络标号的作用。

作用之一是使复杂的电路原理图变得简单漂亮，避免了连线绕来绕去，在图1中的Vcc，就是电源网络标号，所有的Vc c，信号线是连在一起的；网络标号作用之二是连接总线和总线入口，如图1中的PB0一PB7、PC0～PC3，特别注意的是在此的网络标号一定要放在短的导线上；网络标号作用之三是在PCB 印制板图中用来修改和定义元件焊盘的连接关系，比如在PCB图中添加了一个新元件封装x1，元件Xl的第1焊盘要与PCB图已经存在的Y1元件第1焊盘相连，我们可以双击X1的第1焊盘，将它的网络属性改为与Y1元件第l焊盘相连的网络标号，这时X1的第1焊盘与Y 1元件第1焊盘就连在一起，可以看到它们之间有一根预拉线。

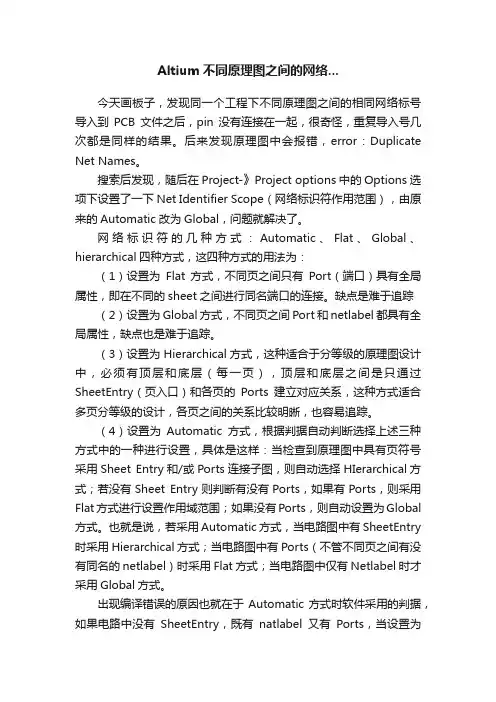

Altium不同原理图之间的网络...今天画板子，发现同一个工程下不同原理图之间的相同网络标号导入到PCB文件之后，pin没有连接在一起，很奇怪，重复导入号几次都是同样的结果。

后来发现原理图中会报错，error：Duplicate Net Names。

搜索后发现，随后在Project-》Project options中的Options选项下设置了一下Net Identifier Scope（网络标识符作用范围），由原来的Automatic改为Global，问题就解决了。

网络标识符的几种方式：Automatic、Flat、Global、hierarchical四种方式，这四种方式的用法为：（1）设置为Flat方式，不同页之间只有Port（端口）具有全局属性，即在不同的sheet之间进行同名端口的连接。

缺点是难于追踪（2）设置为Global方式，不同页之间Port和netlabel都具有全局属性，缺点也是难于追踪。

（3）设置为Hierarchical方式，这种适合于分等级的原理图设计中，必须有顶层和底层（每一页），顶层和底层之间是只通过SheetEntry（页入口）和各页的Ports建立对应关系，这种方式适合多页分等级的设计，各页之间的关系比较明晰，也容易追踪。

（4）设置为Automatic方式，根据判据自动判断选择上述三种方式中的一种进行设置，具体是这样：当检查到原理图中具有页符号采用Sheet Entry和/或Ports连接子图，则自动选择HIerarchical方式；若没有Sheet Entry则判断有没有Ports，如果有Ports，则采用Flat方式进行设置作用域范围；如果没有Ports，则自动设置为Global 方式。

也就是说，若采用Automatic方式，当电路图中有SheetEntry 时采用Hierarchical方式；当电路图中有Ports（不管不同页之间有没有同名的netlabel）时采用Flat方式；当电路图中仅有Netlabel时才采用Global方式。
