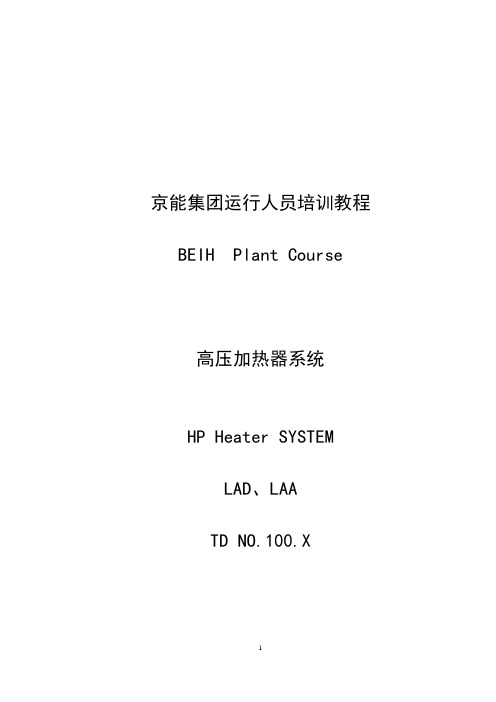

京能集团运行人员培训教程BEIH Plant Course高压加热器系统HP Heater SYSTEMLAD、LAATD NO.100.X目录1. 教程介绍 (4)2. 相关专业理论基础知识 (4)3. 系统的任务及作用 (8)5. 设备规范及运行参数 (13)6. 设备结构及工作原理 (14)6.1 高压加热器的结构。
(14)6.2 高加工作原理。
(16)7. 控制及联锁保护 (18)7.1 高加的报警、联锁与保护 (18)8. 基本运行操作 (21)8.1 高压加热器投运操作 (21)8.2 高压加热器停操作 (22)9. 优化安全经济运行（运行注意事项） (23)10. 巡回检查标准 (25)10.1.1 高压加热器需要监视的数据 (25)10.1.2 高压加热器巡检标准 (26)11. 设备检修安全措施 (27)11.1 高加的检漏堵漏措施 (27)11.2 高加壳体、管子的检修 (29)11.3 高加检修隔离措施检查表 (30)12. 常见异常故障 (32)13. 事故预案及演练 (33)高加泄露现场处置方案。
(33)14. 安全警示(安规及25项反措要求) (38)15. 事故案例 (39)15.1 高加疏水管路振动大。
(39)15.2 #1机#2高加事故疏水调门突开分析 (39)15.3 关于#1燃机性能加热器泄漏故障停机的分析报告 (40)16. 设备附图 (43)16.1 髙加系统就地图片 (43)16.2 立式高压加热器结构图 (43)16.3 高加全貌图 (43)16.4 高加安全门图片 (44)16.5 高加液位计图片 (44)16.6 高加就地液位计图片 (46)16.7 高加疏放水及排空系统图 (47)17. 标准试题库 (47)17.1 选择题 (47)17.2 判断题 (49)17.3 简答题 (50)17.4 问答题： (54)18. 培训检测表 (55)19. 延伸阅读 (57)19.2 表面式加热器的疏水方式及热经济性分析 (58)19.3 回热循环 (60)1.教程介绍本教程详尽介绍了发电厂除氧器、髙加系统，包含了发电厂运行维护人员从事本系统相关工作所必须掌握的专业基础理论知识、系统的构成及相关联接、系统中各设备的工作原理、设备系统的启停操作及正常运行调整、节能经济运行方式、各种工况下巡回检查的内容及标准、设备检修维护时安全隔离要求及措施、作业危险因素的分析及防止、系统常见故障的分析处理、运行过程中的事故预想及演练、相关的定期切换及试验要求等内容。

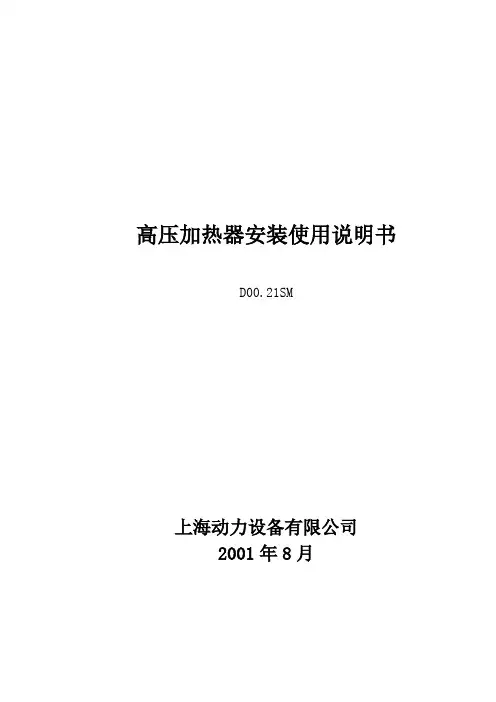

高压加热器安装使用说明书D00.21SM上海动力设备有限公司2001年8月★★★：以下仅仅提醒安装和使用人员（详细安装运行问题请见后面各章节）★：出厂时产品接管上的封头、闷盖和法兰等均为充氮或/和包装使用，不得作为水压试验的工装使用。
★：高加在使用前应将水室人孔和壳体上的安全阀法兰的橡皮垫片更换成不锈钢缠绕垫片或石棉橡胶板（部位可参阅产品总图或“充氮及水压试验装置”）。
★：高加抽汽管道上的抽汽逆止门建议电厂不要采用不锈钢缠绕垫片.最近接连发生该不锈钢缠绕垫片碎裂, 碎片从抽汽管道进入高加管束,引起换热管泄漏。
★：保持稳定和一定高的加热器水位，不仅对机组和加热器效率、安全运行很重要，低水位运行将引起加热器内部汽水二相流，导致加热器传热管迅速泄漏、损坏。
因此要求不仅要调整加热器冷态水位，而且加热器要进行热态水位调整。
是否建立了水位,是以疏水端差来衡量。
℃★：加热器不同的传热管对水质有不同的要求，水质对加热器传热管损坏影响极大。
对于碳钢推荐 PH 9.5以上1SHANGHAI POWER EQUIPMENT Co.,Ltd. Tel: 65431040 Fax: 65430371对于不锈钢、碳钢系统推荐 PH9.5对于铜管推荐 PH8.8--9.0★:机组启停的温升温降率对加热器的寿命影响见2.2.1章节。
★:安全阀出口管须支撑。
★: 加热器水位功能:高一水位报警发声光信号高二水位报警发声光信号，危急疏水阀打开高三水位报警发声光信号，高加解列加热器水位值推荐:卧式高加正常水位为零水位低一水位 -38mm高一水位 +38mm高二水位 +88mm高三水位 +138mm立式高加正常水位零水位低一水位 -50mm高一水位 +50mm高二水位 +150mm高三水位 +250mm2SHANGHAI POWER EQUIPMENT Co.,Ltd. Tel: 65431040 Fax: 65430371★: 高加在启动时水侧应注水，当给水旁路门前后无压差时方能切换，否则将冲击加热器并引起加热器内部结构损坏，使加热器失效。

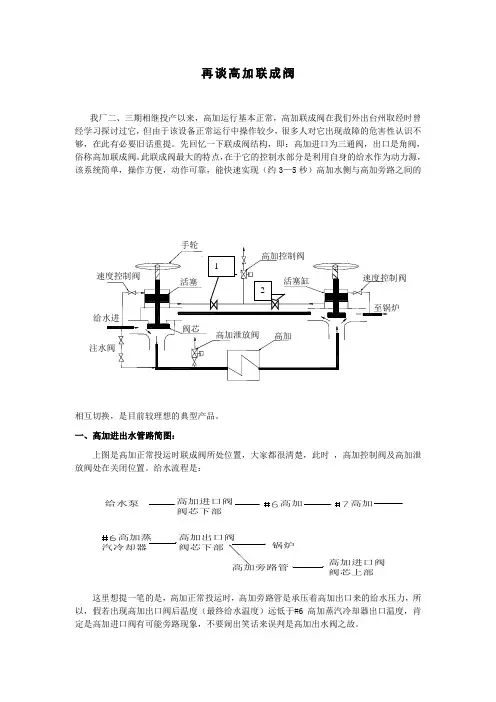

再谈高加联成阀我厂二、三期相继投产以来，高加运行基本正常，高加联成阀在我们外出台州取经时曾经学习探讨过它，但由于该设备正常运行中操作较少，很多人对它出现故障的危害性认识不够，在此有必要旧话重提。
先回忆一下联成阀结构，即：高加进口为三通阀，出口是角阀，俗称高加联成阀。
此联成阀最大的特点，在于它的控制水部分是利用自身的给水作为动力源，该系统简单，操作方便，动作可靠，能快速实现（约3—5秒）高加水侧与高加旁路之间的相互切换，是目前较理想的典型产品。
一、高加进出水管路简图：上图是高加正常投运时联成阀所处位置，大家都很清楚，此时，高加控制阀及高加泄放阀处在关闭位置。
给水流程是：所二、基本结构高加进、出口联成阀基本结构相似，主要由手轮、阀杆、阀芯、活塞、活塞缸、阀座、阀盖等组成。
阀杆分上、下两部份，上部与手轮相连，用于释放或锁紧阀芯，下部上端装有阀门的行程开关，通过电讯号送至CRT画面，中间与活塞用哈夫联结，下端与阀芯连成一体，上、下部之间可用销子对结，必要是通过操作手轮（一般不进行）用于强制开启阀门。
三、工作原理（1）正常运行时高加正常运行时，联成阀活塞上、下表面，承受的压力都为当时的给水压力，因活塞上、下部分表面积相同，上、下部分受力可看作相互抵消，故活塞所受的合力为零。
同样，阀芯的上、下表面，所受压力也为当时的给水压力，但因阀芯下部表面积要大于上部表面积，所以，无论给水母管压力怎样变化，阀芯所受合力始终不为零，且垂直向上，这样，阀芯也就一直被顶在开启位置。
（2）高加解列的瞬间当高加因某一原因（如水位高高）自动或手操撤出时，高加控制阀打开，活塞下方的给水迅速泄压（活塞与活塞缸间的间隙很小，活塞下方来不及补水），而活塞上方仍源源不断地有给水补充着，使得活塞上下形成巨大的差压，这时活塞所受向下的合力远远大于阀芯所受向上的合力，阀芯就被快速关下，高加水侧即刻隔离，此时给水流程：给水泵→高加进口阀芯上部→高加旁路管→高加出口阀芯上部→锅炉。

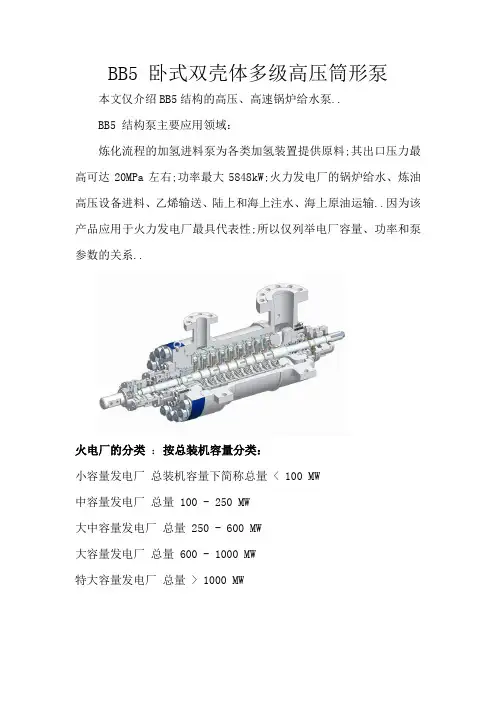

BB5 卧式双壳体多级高压筒形泵本文仅介绍BB5结构的高压、高速锅炉给水泵..BB5 结构泵主要应用领域：炼化流程的加氢进料泵为各类加氢装置提供原料;其出口压力最高可达20MPa左右;功率最大5848kW;火力发电厂的锅炉给水、炼油高压设备进料、乙烯输送、陆上和海上注水、海上原油运输..因为该产品应用于火力发电厂最具代表性;所以仅列举电厂容量、功率和泵参数的关系..火电厂的分类：按总装机容量分类：小容量发电厂总装机容量下简称总量 < 100 MW中容量发电厂总量 100 - 250 MW大中容量发电厂总量 250 - 600 MW大容量发电厂总量 600 - 1000 MW特大容量发电厂总量 > 1000 MW按蒸汽压力和温度分类：中低压发电厂蒸汽压力3.92MPa; 温度450度; 单机功率 < 25 MW 高压发电厂蒸汽压力9.9MPa; 温度540度; 单机功率 < 100 MW 超高压发电厂蒸汽压力13.83MPa; 温度540度; 单机功率 < 200 MW 亚临界压力发电厂蒸汽压力16.77MPa; 温度540度; 单机功率 300 -1000 MW超临界压力发电厂蒸汽压力 > 22.11MPa; 温度550度; 单机功率 > 600 MW超超临界压力发电厂蒸汽压力 >33．5MPa、610℃／630℃; 单机功率 > 600 MW根据蒸汽压力值;可以大概估计给水泵需要的扬程;涉及水密度、出口余量的影响;扬程应大于锅炉蒸汽实际压力值..有具体计算方法;略..电厂总容量和对应锅炉泵需要的流量大概关系：12MW-75m3/h、25MW-130 m3/h、50MW-220 m3/h、60MW-260 m3/h、100MW-400～410 m3/h、125MW-420m3/h、135MW-440 m3/h、200MW-670 m3/h、300MW-1024 m3/h、600MW-1900～2028 m3/h..BB5型卧式离心泵如KSB公司的CHTC、CHTD、CHTR等系列产品;Flowserve公司的WIK型、HD0／HS0型;SULZER公司GSG型等;叶轮大多数采用串联布置;由安装于出口端的平衡鼓平衡盘或盘鼓结合来平衡轴向力为了保持转子操作的稳定性;一般平衡90％～95％的轴向力;残余的轴向力由推力轴承承担;也有采用叶轮背靠背布置的方式平衡大部分轴向力如威尔泵公司的AHPB型泵、SULZER泵公司GSG 型及克莱德联合泵业的Db36型的结构..内壳体采用水平剖分结构的泵品牌较少;Flowserve公司的HDB ／HSB;EBARA公司的HDB／HSB型泵、SULZER公司的CP型..这种结构的泵内壳体采用双涡壳压水室结构;叶轮采用背靠背布置的方式..不同的内壳体剖分结构有其不同的优缺点;垂直剖分结构的内壳体直径小;加工容易;对转子产生的轴向力要比双涡壳更小;有利于转子的稳定性..水平剖分双涡壳结构安装方便;转子可以做整体的动平衡;导叶压水室结构的转子动平衡后在安装时需要拆开重新组装;因此单独零件的平衡应该需要更高的精度..串联布置的叶轮轴向尺寸较短; 有利于增加轴的刚度;背靠背布置的叶轮可以平衡大部分轴向力;但轴的长度增加;对轴的刚度不利..GSG 泵是符合 ISO13709/API610 BB5 高压筒形泵的最低成本泵型;GSG 背对背转子堆栈提供低密度的服务;这里转子的稳定是至关重要的.. GSG 泵安装在世界各地的电厂、炼油厂以及石化厂..SULZER-HPT 是专门设计用于热电站锅炉进水应用的泵;其关键特征：流量Q：高达4000 m3/h ；扬程H：高达4;200 m ；压力P：高达450 bar ；温度T：高达 220℃；口径DN：高达500 mm ；最高旋转速度：6;750 r/minKSB-CHTC:流量达：1278 m³/h；压力达：4000m400 bar；温度达：210℃;转速达：6750r/min设计压力：PN160; PN250; PN320; PN400..KSB-CHTD:流量达：3600 m³/h；压力达：5300m560 bar；温度达：210℃;转速达：6750r/min..KSB-CHTR:流量达：1450 m³/h；压力达：40000m400 bar；温度达：450℃;转速达：7000r/min;功率达40000KW..不同公司的BB5结构泵的优点不同;这里不再一一列举..。
