三段式电流保护各段动作电流大小（什么是三段式电流保护）什么是三段式电流保护？三段式电流保护的整定怎么计算？图文详解！一、电流速断保护（第I段）简单网络接线示意图当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B母线处的保护2就能起动，最后动作于跳断路器2后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）设保护2装有电流速断保护，其起动电流按照（1-3）式计算后为：假设其保护范围为B母线到d3之间的部分，则在d3点发生短路时，短路电流即为保护2的速断保护刚好能动作。
根据以上分析，保护1的限时电流速断保护不应超出保护2的电流速断保护的保护范围，因为在单侧电源供电的情况下，它的起动电流就应该整定为：在上式中能否取两个电流相等？如果选取相等，就意味着保护1的限时电流速断保护的范围正好和保护2的电流速断保护的范围相重合，这在理想的情况下虽是可以的，但在实践中是不行的。
对于可靠系数：考虑到短路电流中的非周期分量已经衰减，故可选取得比电流速断保护的小一些，一般取由此可见，在线路上装设了电流速断保护和限时电流速断保护以后，如果在保护1的电流速断保护范围内故障，两者都能起动，但限时电流速断保护比电流速断保护高一个时限，在时间上保证了选择性，因此由电流速断保护瞬时切除故障；而如果在保护1的电流速断保护范围以外而同时又在线路A-B范围内故障时，则由保护1的限时电流速断保护动作以较短的时限（在0.35~0.6s之间，通常最多取0.5s）切除故障。
三段式过流保护整定原则一、三段式过流保护概述三段式过流保护由电流速断保护（Ⅰ段）、限时电流速断保护（Ⅱ段）和定时限过电流保护（Ⅲ段）组成，分别用于快速切除近处故障、切除本线路全长范围内的故障以及作为相邻线路保护的后备保护，在电力系统的安全稳定运行中起着重要作用。
二、电流速断保护（Ⅰ段）整定原则1. 动作电流- 按照躲过被保护线路末端的最大短路电流来整定。
这是因为如果不躲过，在被保护线路末端发生短路时，电流速断保护就会误动作，将本线路切断，而实际上故障应该由下一级线路的保护去切除。
其动作电流计算公式为I_{op1}=K_{rel}I_{k.max}，其中I_{op1}为电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.2 - 1.3），I_{k.max}为被保护线路末端的最大短路电流。
2. 动作时间- 动作时间一般取t_{1}=0s（实际上考虑到继电器固有动作时间等因素，大约为0.06 - 0.1s），这是为了实现快速切除故障，尽可能减少故障对系统的影响。
三、限时电流速断保护（Ⅱ段）整定原则1. 动作电流- 按照躲过下级线路电流速断保护的动作电流来整定。
这样可以保证在下级线路的速断保护范围以外发生故障时，本级的限时电流速断保护才动作，避免无选择性动作。
其动作电流计算公式为I_{op2}=K_{rel}I_{op1下}，其中I_{op2}为本级限时电流速断保护的动作电流，K_{rel}为可靠系数（一般取1.1 - 1.2），I_{op1下}为下级线路电流速断保护的动作电流。
2. 动作时间- 动作时间比下级线路电流速断保护的动作时间高出一个时间级差Δ t，一般Δ t = 0.5s。
这是为了保证动作的选择性，即当下级线路的速断保护先动作时，本级的限时电流速断保护不动作；只有当下级线路速断保护拒动时，本级限时电流速断保护才在高出一个时间级差后动作。
四、定时限过电流保护（Ⅲ段）整定原则1. 动作电流- 按照躲过被保护线路的最大负荷电流来整定。
三段式电流保护工作原理、整定计算什么是三段式电流保护三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。
一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流必须整定得大于d2点处短路时，可能出现的最大短路电流，即在最大运行方式下B母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B母线处的保护2就能起动，最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。
由于要求它必须保护本线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处（如图1中，对于保护1来说，d2点处）发生短路时，它就要起动，在这种情况下，为了保证动作的选择性，就必须使保护的动作带有一定的时限，但又为了使这一时限尽量缩短，我们就考虑使它的保护范围不超过下一条线路速断保护（如图1中的保护2）的保护范围，而动作时限则比下一条线路速断保护高出一个时间阶段，即如图2（a）所示，由于它能以较小的时限快速切除全线路范围以内的故障，所以我们称它为限时电流速断保护。
三段式过流保护是把速断、限时速断及过流三种过电流保护综合在一起的电流保护，其区别为：1.速断保护：电流定值很大，一般为额定电流8~10倍（我厂经验），无延时出口跳闸2.限时速断：电流定值较大，一般为额定电流5~7倍，短延时出口跳闸3.过流：电流定值较小，一般为额定电流2~3倍，较长延时出口跳闸电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成一整套保护，称做三段式电流保护。
三段的区别主要在于起动电流的选择原则不同。
其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最大负荷电流来整定的。
电流三段保护2010-04-14 17:041 2 3段保护中----动作时间最长是（ 1 ）段，动作时间最短是（ 3）段 ----最灵敏是（ 3 ）段，最不灵敏是（ 1）段----动作电流最大是（ 1 ）段，动作电流最小是（ 3 ）段/view/ce96976fb84ae45c3b358c84.html三段式电流保护由：定时限、瞬时速断保护、定时速断保护组成。
定时限中，这样选择的：离电源较近的上一级保护动作时限，比相邻电源较远的下一级保护时限要大，也就是说不能越级：t1>t2>t3 或者：ti=t2+△t△t：电流保护的时间差，以此画出来的时限特性曲线，就是阶梯曲线，一般取△t的可靠系数：0.35S~0.6S之间。
动作电流的整定：1. 动作电流>线路最大负荷电流2. 已经动作的，在被保护线路通过最大负荷电流时，应可靠的返回。
瞬时速断保护、定时速断保护的电流、时间整定就看整定值了。
一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定二段又叫限时电流速断，按躲开下级各相邻元件电流速断保护的最大动作范围整定，可以作为本段线路一段的后备保护，比一段多时间t时限。
三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。
三段式电流保护的时限一、三段式电流保护的概述在电力系统继电保护中，三段式电流保护是一种常见的保护配置，主要用于切除故障线路，保障电力系统的稳定运行。
三段式电流保护包括瞬时电流速断保护（第Ⅰ段）、限时电流速断保护（第Ⅱ段）和定时限过电流保护（第Ⅲ段）。
这三段保护相互配合，共同构成了完整的主保护、后备保护和辅助保护。
二、三段式电流保护的时限设置1.瞬时电流速断保护（第Ⅰ段）：这是一种无时限或具有很小时限的电流保护。
当线路出现严重故障时，它能够瞬时切断电流，以防止事故扩大。
由于其无时限或时限很短，因此只能作为主保护，不能作为后备保护。
2.限时电流速断保护（第Ⅱ段）：这是一种具有较短时限的电流保护。
与第Ⅰ段保护相比，它的动作时限稍长，可以切除部分线路故障。
作为主保护和后备保护的结合，第Ⅱ段保护能够在第Ⅰ段保护动作后，迅速切除剩余线路的故障。
3.定时限过电流保护（第Ⅲ段）：这是一种具有较长时限的电流保护。
它的动作时限是固定的，通常作为后备保护，在主保护和后备保护拒动时，切除故障线路。
此外，对于某些特定的线路或设备，定时限过电流保护也可以作为主保护或后备保护使用。
三、三段式电流保护的时限配合问题在三段式电流保护的配置中，时限配合是一个关键问题。
为了确保各段保护之间的正确配合，需要遵循以下原则：1.第Ⅰ段与第Ⅱ段保护的配合：第Ⅱ段保护的动作时限应比第Ⅰ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。
2.第Ⅱ段与第Ⅲ段保护的配合：第Ⅲ段保护的动作时限应比第Ⅱ段保护的动作时限长一个时间级差Δt，以避免两段保护同时动作。
3.上下级保护的配合：在多级电网中，下一级电网的定时限过电流保护的动作时限应比上一级电网的定时限过电流保护的动作时限短一个时间级差Δt。
通过合理的时限配合，可以避免因误动或拒动导致的事故扩大，确保各段保护能够在合适的时间切除故障线路。
四、结论三段式电流保护作为电力系统的重要保障措施，在电力系统的稳定运行中发挥着至关重要的作用。
三段式过流保护是把速断、限时速断及过流三种过电流保护综合在一起的电流保护,其区别为：1.速断保护：电流定值很大,一般为额定电流8~10倍我厂经验,无延时出口跳闸 2.限时速断：电流定值较大,一般为额定电流5~7倍,短延时出口跳闸3.过流：电流定值较小,一般为额定电流2~3倍,较长延时出口跳闸电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护,它们相互配合构成一整套保护,称做三段式电流保护;三段的区别主要在于起动电流的选择原则不同;其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的,而过电流保护是按照躲开最大负荷电流来整定的;电流三段保护2010-04-14 17:041 2 3段保护中----动作时间最长是 1 段, 动作时间最短是 3段 ----最灵敏是 3 段, 最不灵敏是 1段 ----动作电流最大是 1 段, 动作电流最小是 3 段三段式电流保护由：定时限、瞬时速断保护、定时速断保护组成;定时限中,这样选择的：离电源较近的上一级保护动作时限,比相邻电源较远的下一级保护时限要大,也就是说不能越级：t1>t2>t3 或者：ti=t2+△t△t：电流保护的时间差,以此画出来的时限特性曲线,就是阶梯曲线,一般取△t的可靠系数：~之间; 动作电流的整定：1. 动作电流>线路最大负荷电流 2. 已经动作的,在被保护线路通过最大负荷电流时,应可靠的返回; 瞬时速断保护、定时速断保护的电流、时间整定就看整定值了;一段又叫电流速断保护,没有时限,按躲开本段末端最大短路电流整定二段又叫限时电流速断,按躲开下级各相邻元件电流速断保护的最大动作范围整定,可以作为本段线路一段的后备保护,比一段多时间t时限;三段又叫过电流保护,按照躲开本元件最大负荷电流来整定,具有比二段更长的时限,可以作为一二段的后备保护,保护范围最大,时限最长;电流三段保护为了实现过电流保护的动作选择性,各保护的动作时间一般按阶梯原则进行整定;即相邻保护的动作时间,自负荷向电源方向逐级增大,且每套保护的动作时间是恒定不变的, 与短路电流的大小无关;具有这种动作时限特性的过电流保护称为定时限过电流保护;三段式电流保护的作用,是利用不同过电流值下,设置不同的延时动作时间来规避工作尖峰电流和使发生短路故障时,只有事故点最近的断路器动作以减少断电的影响范围;三段就是三个时限,一般一段时间最短电流最大又叫瞬时速断比如20A 0S二段三段电流比一段小时间稍微长叫带时限的过流一般参照一段可以设二段10A 三段8A 1S 具体数值只是告诉你大概意思各段均可经低电压元件或方向元件闭锁.意思就是过流可以经复压或方向闭锁,及在满足过流和时间情况下还须满足电压低于定值和方向需满足故障电流方向保护才能动作三段式零序电流保护和上面的过流原理一样,第三段可选择告警或跳闸就是由于三段电流相对比较小可以选择只告警,当然也可以选择跳闸;。
三段式电流保护整定的计算方法什么是三段式电流保护？三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段），相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法。
一、电流速断保护（第I段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护。
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在A母线处的保护1来讲，其起动电流当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在A 母线处的保护1就能起动，最后动作于跳断路器1对保护2来讲，按照同样的原则，其起动电流必须整定得大于d4点处短路时，可能出现的最大短路电流，即在最大运行方式下C母线上三相短路时的电流，即：当被保护线路的一次侧电流达到起动电流这个数值时，安装在B 母线处的保护2就能起动，最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用。
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响。
运行实践证明，电流速断保护的保护范围大概是本线路的85%~90%。
二、限时电流速断保护（第II段）1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长，因此我们考虑增加一段新的保护，用来切除速断范围以外的故障，保护本线路的全长，同时也能作为电流速断保护的后备保护。

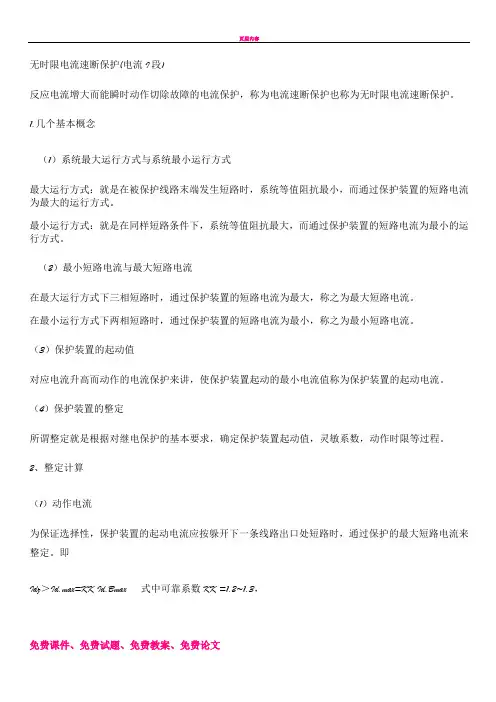

无时限电流速断保护(电流I段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。
1.几个基本概念（1）系统最大运行方式与系统最小运行方式最大运行方式：就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。
最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。
（2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。
在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。
（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流。
（4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程。
2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。
即Idz＞Id.max=KK Id.Bmax 式中可靠系数KK =1.2~1.3，结论:电流速断保护只能保护本条线路的一部分，而不能保护全线路，其最大和最小保护范围Lmax和Lmin。
(2) 保护范围（灵敏度KLm）计算（校验）《规程》规定，在最小运行方式下，速断保护范围的相对值 Lb%＞（15%~20%）时，为合乎要求，即（3）动作时限无时限电流速断保护没有人为延时,在速断保护装置中加装一个保护出口中间继电器。
一方面扩大接点的容量和数量，另一方面躲过管型避雷器的放电时间，防止误动作。
t=0s3、对电流速断保护的评价优点：是简单可靠，动作迅速。
缺点：（1）不能保护线路全长；（2）运行方式变化较大时，可能无保护范围。
注意: (1) 在最大运行方式下整定后，在最小运行方式下无保护范围。
二、限时电流速断保护 (电流II段)的电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。
什么是一段过流、二段过流、三段过流？好多电工都搞不清楚过流即过电流保护。
三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段），相互配合构成的一套过电流保护机制。
1段，近区短路0秒跳闸，一般保护到母线侧线路出口一段距离；2段，带0.3-0.5秒左右的时限跳闸，一般保护全线路，有可能还有少许延伸；3段，带N秒的延迟跳闸，一般是按照躲过最大负荷电流整定的，保护全线路包括下一级的很大一部分，视具体情况而定。
供电系统中的线路、设备等故障，会产生短路电流。
短路电流比线路正常工作时大很多，这个就不用过多解释了。
通过电流互感器测量这个电流值，和电流值的持续时间，达到整定值时输出跳闸信号，这个就是过电流保护的基本原理。
故障电流越靠近电源点，短路电流越大。
过流一段保护，也俗称速断保护。
这个保护的电流整定值是非常大的，而且没有整定时间。
也就是说，只要是达到了这个电流值，保护装置必须立即动作（实际反应速度在毫秒级别）！但是，为了保证保护的选择性（下一级线路的故障不能使上一级的保护动作），速断保护并不能保护线路的全长。
所以，别看它名字叫做一段，速断保护并不是线路的主保护！过流二段保护。
保护的电流整定值比一段小，也有整定时间。
线路电流达到整定值并持续一段时间后，保护动作。
过流二段保护的电流整定值，必须保证保护本线路的全长，还要延长至下一级线路的前半部分。
二段保护是本线路的主保护，并作为下一级线路的远后备保护。
过流三段保护。
保护的电流整定值比二段更小，时间比二段更长。
三段保护不仅要保证本线路的全长，还要保证比过流二段保护更长。
三段保护是线路的后备保护，并作为下一级线路（甚至下下一级）的远后备保护。
三段式过流保护是把速断、限时速断及过流三种过电流保护综合在一起的电流保护，其区别为：1.速断保护：电流定值很大，一般为额定电流8~10倍（我厂经验），无延时出口跳闸2.限时速断：电流定值较大，一般为额定电流5~7倍，短延时出口跳闸3.过流：电流定值较小，一般为额定电流2~3倍，较长延时出口跳闸电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成一整套保护，称做三段式电流保护。
三段的区别主要在于起动电流的选择原则不同。
其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最大负荷电流来整定的。
电流三段保护2010-04-14 17:041 2?? 3段保护中----动作时间最长是（ 1 ）段，动作时间最短是（ 3）段??????????????? ----最灵敏是（ 3 ）段，??????? 最不灵敏是（ 1）段??????????????? ----动作电流最大是（ 1 ）段，动作电流最小是（ 3 ）段三段式电流保护由：定时限、瞬时速断保护、定时速断保护组成。
定时限中，这样选择的：离电源较近的上一级保护动作时限，比相邻电源较远的下一级保护时限要大，也就是说不能越级：t1>t2>t3 或者：ti=t2+△t△t：电流保护的时间差，以此画出来的时限特性曲线，就是阶梯曲线，一般取△t的可靠系数：~之间。
动作电流的整定：1. 动作电流>线路最大负荷电流2. 已经动作的，在被保护线路通过最大负荷电流时，应可靠的返回。
瞬时速断保护、定时速断保护的电流、时间整定就看整定值了。
一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定二段又叫限时电流速断，按躲开下级各相邻元件电流速断保护的最大动作范围整定，可以作为本段线路一段的后备保护，比一段多时间t时限。
三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。
三段式过流保护的原理及其整定值三段式过流保护是一种常用的电力系统保护装置，用于保护电力系统免受过电流损害。
它通常由三个不同的过流元件组成，每个元件分别对不同电流范围的过载和短路情况进行保护。
这种保护装置具有可靠性高、响应速度快和适应性强的特点。
1.瞬时过流保护：瞬时过流保护用于检测和保护系统中的短路故障。
当电流超过设定值时，该元件会立即动作，通过切断故障电流来保护电力系统。
瞬时过流保护使用的是电气磁力原理，当短路电流流过元件时，产生的磁力将使触发器动作。
此时，开关将打开，切断电流。
2.时间过流保护：时间过流保护用于检测和保护系统中的过载故障。
过载故障是指电流在允许范围内持续超过一定时间。
时间过流保护的原理是通过一个定时器来监测电流。
当电流超过设定值并持续时间超过设定时间时，定时器将启动并触发保护装置。
时间过流保护可以根据负载特性来进行整定，以确保在正常操作条件下不会误动作。
3.反时限过流保护：反时限过流保护是一种进一步提高过流保护的可靠性和适应性的元件。
它根据电流大小和持续时间来进行不同水平的保护动作。
当电流超过设定值并持续时间超过设定时间时，保护装置将立即触发动作。
但当电流超过设定值但持续时间较短时，保护装置将根据一定的延时时间来触发动作。
这样可以避免由于负荷瞬时变化引起的误动作。
反时限过流保护通常用于中小型电力系统中。
整定值是过流保护装置中的一个重要参数，它确定了保护装置何时动作。
整定值根据电力系统中的负载特性、设备的额定电流和保护的灵敏度来确定。
一般而言，整定值应根据实际情况进行调整，以确保在正常运行条件下不会误动作，同时又能快速准确地触发动作来保护电力系统。
整定值的选择需要考虑以下几个方面：1.设备的额定电流：根据设备的额定电流来确定整定值，以确保在额定负载条件下不会误动作。
2.系统的负载特性：根据电力系统的负载特性来确定整定值。
不同的负载特性可能需要不同的整定值。
3.灵敏度和稳定性：整定值应根据保护装置的灵敏度和稳定性需求来确定。
无时限电流速断保护(电流I段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。
1.几个基本概念（1）系统最大运行方式与系统最小运行方式最大运行方式：就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。
最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。
（2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。
在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。
（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流。
（4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程。
2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。
即Idz＞Id.max=KK Id.Bmax 式中可靠系数KK =1.2~1.3，结论:电流速断保护只能保护本条线路的一部分，而不能保护全线路，其最大和最小保护范围Lmax和Lmin。
(2) 保护范围（灵敏度KLm）计算（校验）《规程》规定，在最小运行方式下，速断保护范围的相对值Lb%＞（15%~20%）时，为合乎要求，即（3）动作时限无时限电流速断保护没有人为延时,在速断保护装置中加装一个保护出口中间继电器。
一方面扩大接点的容量和数量，另一方面躲过管型避雷器的放电时间，防止误动作。
t=0s 3、对电流速断保护的评价优点：是简单可靠，动作迅速。
缺点：（1）不能保护线路全长；（2）运行方式变化较大时，可能无保护范围。
注意: (1) 在最大运行方式下整定后，在最小运行方式下无保护范围。
二、限时电流速断保护(电流II段)的电流速断保护限时电流速断保护：按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。
三段式电流保护实验
电流的三段保护的内容分别指的是电流速断保护（第一段）、限时电流速断保护（第
二段）、还有定时限过电流保护（第三段）相互配合构成的一套保护。
一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定。
二段又叫做限时电流速割断，按挡住下级各相连元件电流速割断维护的最小动作范围
整定，可以做为本段线路一段的后备维护，比一段多时间t时限。
三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。
当线路出现短路时，关键特征之一就是线路中的电流急剧减小，当电流穿过某一原订
值时，反应于电流增高而动作的保护装置叫做过电流维护。
电源的保护功能主要是过压、过流保护两种功能。
任何一种电源在出现故障时，都有可能并使输入电压或输入电流丧失掌控，为了并使
用户的功率不致因此而损毁，我公司的电源通常都建有过压和过流维护。
有些功率例如阻
性功率，当电源存有故障，功率上的电压有可能大幅下降，而电流的上时贬值不一定能够
少于过流维护值。
此种情况宜用过压保护，例如工作在50v，可将电压保护值调至55v，如果电源故障
只要电压升至55v时，电源会自动切断电压输出。
当有些负载是容性负载时，由于大容量
的电解电容器并联在一起，当电源发生故障时，电流就可能大幅度上升，而电压的升值却
不甚明显，这时电源内部的过流保护部件会首先启动，电源会自动切断输出。
1．三段式电流保护的优缺点：输电线路通常采用三段式电流保护，即由无时限电流速段保护作为第一段保护，带时限电流速断保护作为第二段保护，定时限过电流保护作为第三段保护，无时限电流速断保护作为本线路首段的主保护，它动作迅速，但不能保护线路的全长；带时限电流速断保护作为本线路首段的近后备，本线路末端的主保护，相邻下一线路首段的远后备，它能保护线路的全长，但不能作为相邻下一线路完全远后备，定时限过电流保护作为本线路的近后备，相邻下一线路的远后备，它保护范围大，动作灵敏，但切除故障时间长。
2．自动重合闸的分类：1）按控制断路器合闸次数的不同，可将重合闸分为一次重合闸和多次重合闸；2）按重合闸的使用条件，可分为单侧电源重合闸，双侧电源重合闸，栓侧电源重合闸又可分为检定无压和检定同期重合闸，非同期重合闸；3）根据重合闸控制的断路器所接通或断开的电力元件不同，可分为断路重合闸，变压器重合闸和母线重合闸；4）根据重合闸控制断路器相数的不同，可分为单相重合闸，多相重合闸和综合重合闸。
3．电力变压器差动保护不平衡电流缠身的原因：1）由变压器两侧接线不同产生的不平衡电流；2）变压器两侧电流互感器型号的不同产生的不平衡电流；3）由变压器调节分接产生的不平衡电流；4）变压器励磁涌流产生的不平衡电流。
4．纵联保护的分类：纵联差动保护，高频保护，微波保护，光纤保护，高频保护分为：方向比较式高频保护，电流相位差动保护，方向比较式高频保护又分为：闭锁是方向高频保护，长期发信的闭锁是方向高频保护，闭锁式距离高频保护，闭锁式负序方向高频保护，闭锁式零序方向高频保护。
微波保护分为方向微波保护，距离微波保护，相差微波保护。
5．距离保护的振荡闭锁：并联运行的电力系统或发电厂之间出现功率角大范围周期性变化的现象，称为电力系统的振荡，在系统振荡时防止保护误动要采取必要的措施。
用来防止系统振荡时距离保护装置误动的措施，称为距离保护的振荡闭锁。
构成振荡闭锁回路应满足的要求：1系统发生振荡而没有故障时，应可靠的保护闭锁，且振荡不停止，闭锁不解除；2系统发生各种类型的故障时，保护应不被闭锁而可靠的动作；3在振荡过程发生故障时，保护应能正确地动作；4先故障而后发生振荡时，保护不致无选择性的动作。
三段式定时限过流保护
过流Ⅰ段保护为定时限过流保护，主要作为无时限电流速断保护，用于相间短路的主保护。
过流Ⅱ段保护为阶段性相间保护后备保护，可用作限时电流速断保护、过电流保护，以满足保护选择性的要求，过流Ⅲ段保护为定时限/反时限可选过流保护，若定时限控制字投入则过流Ⅲ段按定时限动作，若反时限控制字投入则过流Ⅲ段按反时限动作。
图3—1给出了定时限过流保护的逻辑框图。
图3—1过流保护逻辑框图
Idz、Tdz分别为过流保护电流启动值和延时定值。
即A、B、C三相电流中一相或一相以上大于整定值Idz且持续时间大于整定延时Tdz时过流段保护动作。
当整定时间为零秒时，动作时间＜30ms。
过流保护动作后，在三相电流同时低于定值的93％时，保护动作复归。
“使能”是指装置某项保护功能的“投入/禁止”，如过流保护使能，即指过流保护投入。
在本书中的保护原理及定值说明等部分将大量使用此术语。
3.1.2.2带复合电压的方向过流保护
带复合电压闭锁的方向过流保护，是否带复合电压闭锁和方向继电器可以在定值菜单里面选择。
其逻辑框图如图3—2所示。
Ia>Ip 方向继电器使能
Ib>Ip
图3—2带复合电压的方向过流保护逻辑框图
发信、跳闸
过流保护使能
Ia>Idz
Ib>Idz
Ic>Idz
Ip 、Tdz 、Udz 、Ufx 分别为过流保护的电流启动值、延时时间、电压启动值、负序电压整定值。
即A 、B 、C 三相电流中一相或一相以上大于整定值Ip 且持续时间大于整定延时Tdz 时过流保护动作。
若需投入方向特性，则需把“方向继电器使能”投入，同时设置好方向特性，如正方向动作则负方向应拒动，反之亦然。
若需投入复合电压闭锁过流保护，则需把“复合电压启动”使能投入，同时设置好电压启动值和负序电压值。
定值菜单中的“负序电压”对三段过流皆起作用。
定值中Ue 为相电压二次额定值57.7V 。
3.1.2.3 带反时限的过流保护
过流保护定时限/反时限可选过流保护，同时带复合电压闭锁的方向过流保护，是否带复合电压闭锁和方向继电器可以在定值里面选择,其逻辑框图如图3—3所示。
跳闸、发信
Ia>Ip Ib>Ip Ic>Ip
图3—3 带反时限的过流保护逻辑框图
Ip 、Tdz 、Udz 、Ufx 分别为过流保护电流启动值、延时时间、电压启动值、负序电压整定值。
即A 、B 、C 三相电流中一相或一相以上大于整定值Ip 且持续时间大于整定延时Tdz 时过流保护动作。
在装置中，共有四组动作时间特性方程（曲线）供用户选择使用，后三组动作方程根据IEC255-4标准和英国标准BS142制定。
1·常用反时限，T=p p
T I
I *2
⎪⎪⎭
⎫
⎝
⎛ 2·一般反时限，T=1)(14.002.0-*p p I I T
3·非常反时限，T=
1
)(5.13-*p p I I T 4·极端反时限，T=
1
)(802
-*p p I I T
其中，T P 为反时限系数，取值范围为0.10~20.00，I P 为启动电流。
在图3—4 为当T P 取值为1时的四种反时限曲线图供用户选择时参考，X 轴为电流整定值I P 的倍数，Y 轴为动作时间。
图3—4 反时限动作曲线图
3.1.2.4 三相一次重合闸
重合闸方式为不检定、检无压、检同期、既检无压又检同期四种方式，图3—5为重合闸及后加速原理。
发合闸命令
过流保护使能投入
Ia>Idz
Ib>Idz Ic>Idz。
