母线安装的要求

母线的安装规范及验收第1条设备和器材到达现场后，应及时作下列检查：一、包装及密封应良好；二、开箱检查清点，规格应符合设计要求，附件、备件应齐全；三、产品的技术文件应齐全；四、按规范要求作外观检查。

第2条与母线装置安装有关的建筑工程施工应符合下列要求：一、与母线装置安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设计及设备有特殊要求时，尚应符合其要求；二、母线装置安装前，建筑工程应具备下列条件：1.基础、构架符合电气设备的设计要求；2.屋顶、楼板施工完毕，不得有渗漏；3.室内地面基层施工完毕，并在墙上标出抹平标高；4.基础、构架达到允许安装的强度，杆接构件的质量符合要求；高层构架的走道板、拦杆、平台齐全牢固；5.有可能损坏已安装母线或安装后不能再进行的修饰工程全部结束；6.门窗齐全，施工用道路畅通。

7.母线装置的预留孔、预时铁件应符合设计的要求。

三、母线装置安装完毕投入运行前，建筑工程应完成下列工作：1.预埋件补遗、开孔、扩孔等的修饰工程完毕；2.保护性网门、拦杆以及所有与受电部分隔绝的设施齐全；3.受电后无法进行的和影响运行安全的工作施工完毕；4.施工设施的拆除和场地的清理干净。

第3条母线装置安装用的紧固件，除地脚螺栓外，应采用符合国家标准的镀锌制品。

户外使用的紧固件应用热镀锌制品。

第4条绝缘子及套管的瓷件，应符合现行国家标准《高压绝缘子瓷件技术条件》和有关电瓷产品的规定。

第5条母线装置的施工及验收除按本规范的规定执行外，尚应符合国家现行有关标准规范的规定。

第6条母线装置所使用的设备及器材，在运输与保管中应妥善包装，以防腐蚀性气体的侵蚀及机械损伤的包装。

第7条铜、铝母线，铝合金管母线当无出厂合格证件或资料不全时，以及对材质有怀疑时，应按表要求进行检验：母线的机械性能和电阻率第8条母线表面应光洁平整，不得有裂纹、折皱、夹杂物及变形和扭曲现象。

第9条成套供应的封闭母线、插接母线槽的各分段应标志清晰，附件齐全，外壳无变形，内部无损伤。

最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2)母线拉紧装置按附下图制作组装。

4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～l0kV支柱绝缘子安装前应做耐压试验。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2）绝缘子上下要各垫一个石棉垫。

(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。

绝缘子夹板、卡板的安装要牢固。

5母线的加工。

(1)母线的调直与切断。

①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。

②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图母线弯曲示意图6母线的连接。

母线的连接可采用焊接或螺栓连接方式。

(1)母线的焊接。

①焊接的位置。

焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

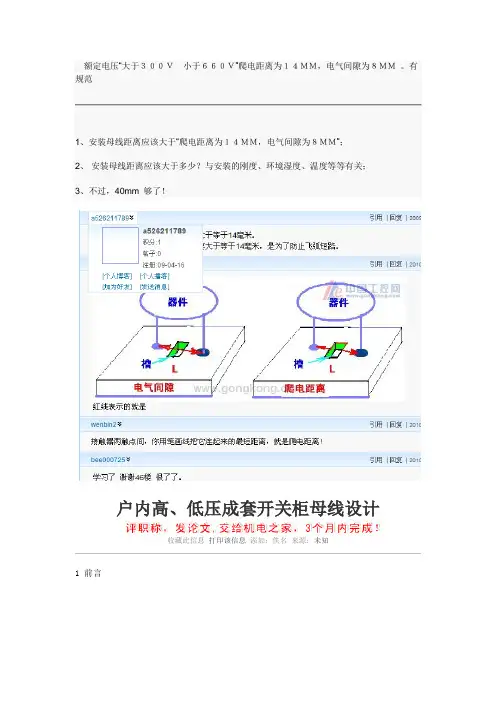

额定电压“大于３００Ｖ小于６６０Ｖ”爬电距离为１４ＭＭ，电气间隙为８ＭＭ。

有规范1、安装母线距离应该大于“爬电距离为１４ＭＭ，电气间隙为８ＭＭ”；2、安装母线距离应该大于多少？与安装的刚度、环境湿度、温度等等有关；3、不过，40mm 够了！户内高、低压成套开关柜母线设计收藏此信息打印该信息添加：佚名来源：未知1 前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。

在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高、低压成套电器中重要的一次元件。

2母线的类型、颜色、布置豆其载流量影响园素2.1开关柜用母线按其横截面分为：矩形、圆形(或双D形)和槽形母线三种；当母线的横截面积相同时。

矩形母线的周长要比园形母线太，其散热效果好，冷却条件好。

而且，在一定允许加热温度下，矩形母线所通过的电流要比园形母线大，园形母线的集肤效应较强，而矩形母线比较均匀。

因此成套开关柜内一般都采用矩形母线。

2.2开关柜用母线的颜色和位置：(1)开关柜母线相序位置与国标颜色对照表:(2)．柜体接地母线：黄绿色相闻。

2.3柜内母线的布置：(1)按垂直或水平“一”字形：如GGlA12F型、GBC-40.5型中的柜顶主母线布置结构；(2)按“品”字形：如KYN28A—12型，KYNIO-40.5型中的主母线布置结构。

2.4载流量受影响的因素：(1)布置方式：竖放和横放，竖放的动稳定电流值要比横放时大。

(2)环境温度(下表中的温度值是棵母线承受的最高温度值)上表表明：母线经过镀银或镀锡处理后其耐高温性能有所提高。

(3)母线的材质：铜；铝；钢。

其中铜的导电率最高，相同截面积时它的载流量最大,而钢最小，常用于PT回路或避雷器回路中。

(4)母线的根数：多根母线并列布置使用时，其散热条件比单根要差得多。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；双根布置时，载流量是2558A/1.48；叁根布置时。

11 裸母线、封闭母线、插接式母线安装11.1 一般规定11.1.1 裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

11.1.2 封闭母线、插接母线应符合下列规定：1 查验合格证和随带安装技术文件；2 外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

11.1.3 裸母线、裸导线应符合下列规定：1 查验合格证；2 外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

11.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

11.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

11.2 施工准备11.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

11.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。

母线安装方案第1篇母线安装方案一、项目背景随着电力系统规模的扩大和电力需求的增长，母线作为电力系统中的重要组成部分，其安全、稳定、高效的运行对整个电力系统的稳定性具有重大影响。

为确保母线安装工程的顺利进行，减少运行风险，提高供电可靠性，特制定本母线安装方案。

二、工程目标1. 确保母线安装工程安全、可靠、合规；2. 提高母线系统的运行效率，降低运行成本；3. 减少母线故障，提高供电可靠性；4. 优化母线布局，便于运行维护。

三、母线选型及安装要求1. 母线选型根据工程需求，选用符合国家标准的铜排或铝排母线，考虑导电性能、机械强度、安装方式等因素，确保母线选型的合理性。

2. 母线安装要求- 母线安装应水平或垂直，保持平直，避免出现弯曲、扭曲现象；- 母线连接可靠，接触电阻小，确保运行过程中不发生过热现象；- 母线与母线、母线与设备连接处应设置可靠的绝缘措施，防止发生短路故障；- 母线安装间距符合规范要求，便于运行维护。

四、安装流程及施工要点1. 安装流程- 施工准备：根据设计方案，准备所需材料、工具和设备；- 母线制作：按照设计图纸，制作母线及相关配件；- 母线安装：将母线安装到指定位置，并进行调整；- 接线及绝缘：连接母线与设备，进行绝缘处理；- 验收调试：对母线系统进行验收调试，确保运行正常；- 投运及维护：投运后定期检查、维护，确保母线系统稳定运行。

2. 施工要点- 母线安装前，应对安装现场进行全面检查，确保符合安装要求；- 母线制作过程中，严格按照设计图纸和规范要求进行，确保母线质量；- 母线安装过程中，注意施工安全，遵守操作规程；- 接线及绝缘处理应严格按照规范进行，防止发生故障；- 验收调试过程中，对母线系统进行全面检查，发现问题及时整改。

五、安全与环保措施1. 安全措施- 施工人员必须经过专业培训，持证上岗；- 施工现场应设置安全警示标志，做好安全防护措施；- 施工过程中，严格遵守安全操作规程，确保施工安全；- 定期进行安全检查，消除安全隐患。

母线安装工程施工规范一、总则1.1 为了保证母线安装工程的质量，确保设备安全运行，制定本规范。

1.2 本规范适用于500kV及以下电压等级的母线安装工程的施工及验收。

1.3 母线安装工程应按已批准的设计文件和施工图纸进行施工。

1.4 施工单位和施工人员应具备相应的资质和技能，并应经过专业培训。

1.5 施工过程中应遵守国家有关法律法规和行业标准，确保工程质量和安全。

二、施工准备2.1 施工前应进行现场勘查，了解现场情况，确定施工方案和施工进度计划。

2.2 施工前应准备必要的施工设备和工具，并应进行验收和试验。

2.3 施工前应编制施工组织设计和安全技术措施，并进行交底和培训。

2.4 施工前应与相关部门和单位进行协调，确保施工顺利进行。

三、施工要求3.1 母线的材质、规格、型号应符合设计文件和施工图纸的要求。

3.2 母线的安装应符合国家有关标准和规范的要求，并应保证电气连接的可靠性和导电性能。

3.3 母线的安装应平整、直顺，不应有扭曲、变形和损伤。

3.4 母线的固定应牢固可靠，不应有松动和位移。

3.5 母线的连接应采用专用连接器，并应符合设计文件和施工图纸的要求。

3.6 母线的接头应采用焊接或螺栓连接，并应符合国家有关标准和规范的要求。

3.7 母线的防腐和绝缘处理应符合设计文件和施工图纸的要求。

3.8 母线的标识和接地应符合国家有关标准和规范的要求。

四、施工质量控制4.1 施工过程中应进行质量控制，确保工程质量符合设计文件和施工图纸的要求。

4.2 施工过程中应进行自检、互检和专检，确保工程质量符合国家有关标准和规范的要求。

4.3 施工过程中应做好施工记录和验收资料，并应按照要求进行归档。

4.4 施工过程中应对于不合格的工程应及时进行整改，并应重新验收。

五、施工安全5.1 施工过程中应遵守国家有关安全法律法规和行业标准，确保施工安全。

5.2 施工过程中应进行安全技术交底和培训，提高施工人员的安全意识。

5.3 施工过程中应做好安全防护措施，包括施工现场的临时防护和施工设备的防护。

母线装联的技术要求（1）母线与电器连接时，接触面和连接处不同相的母线最小电气间隙应符合国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。

（2）硬母线的连接应采用焊接、贯穿螺栓连接或夹板及夹持螺栓搭接；管形和棒形母线应用专用线夹连接，严禁用内螺纹管接头或锡焊连接。

（3）母线与母线或母线与电气接线端子的螺栓搭接面的安装，应符合下列要求：① 母线接触面加工后必须保持清洁，并涂以电力复合脂。

② 母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2～3扣。

③ 贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。

④ 螺栓受力应均匀，不应使电气的接线端子受到额外应力。

⑤ 母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表的规定。

⑥ 二次导线接入母线时，需在母线上钻ø 6的孔，用M5螺钉连接。

（4）铜母线的绝缘支撑件应满足线路短路时的动热稳定的要求。

绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距，如果无动热稳定的要求则铜母线也应有足够的机械强度。

若铜母线长度超出表的规定时，建议中间应加固定支撑件。

（5）母线在支柱绝缘子上固定时应符合下列要求：① 母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。

② 交流母线的固定金具或其他支持金具不应成闭合磁路。

③ 当母线平置时，母线支持夹板的上部压板应与母线保持1～1.5mm的间隙，当母线立置时，上部压板应与母线保持1.5～2mm 的间隙。

④ 母线在支柱绝缘子上的固定死点，每一段应设置一个，并宜位于全长或两母线伸缩节中点。

⑤ 管形母线安装在滑动式支持器上时，支持器的轴座与管母线之间应有1～2mm的间隙。

⑥ 母线固定装置应无棱角和毛刺。

（6）多片矩形母线间应保持不小于母线厚度的间隙；相邻的间隔垫边缘间距离应大于5mm。

硬母线的安装有哪些基本要求硬母线的安装有哪些基本要求：（1）高压母线及低压主母线的尺寸不应小于：40 mm X 4 mm ；（2）母线一般采纳铝、铜等金属材料，同一段母线不应采纳不同金属材料；（3）高压母线支持点距离不应大于1.2米，低压母线支持点距离不应大于0.9米；（4）接至各个电器分支的母线，应尽量削减弯曲，弯曲点与连接处接触面的边缘不应小于50mm；（5）母线弯曲处距离最近支持绝缘子中心不应小于100mm，但不应大于弯曲处两端绝缘子中心线距离的25%；（6）母线连接处的螺栓，水平安装时螺栓应由下向上穿，垂直安装时，螺栓应由内向外穿；（7）各相母线的排列挨次为：水平安装时，自内向外为A、B、C ；垂直安装时，自左向右为：A、B、C ；（8）长度小于10米的母线系统，在交接试验中各相对地及相间绝缘电阻不应小于500 MΩ，预防性试验时不应小于300 MΩ。

①母线搭接面的处理：a.铜与铜；室外、高温且潮湿或对母线有腐蚀性气体的室内，母线必需搪锡，在干燥的室内可直接连接。

b.铝与铝；可直接连接。

c.钢与钢；必需搪锡或镀锌后连接，不得直接连接。

d.铜与铝；在干燥的室内铜导体应搪锡或铜铝过渡板连接，不得直接连接。

e.钢与铜或钢与铝搭接面应搪锡。

②母线排列：a.上、下布置时：由上至下L1、L2、L3。

b.水平排列时：由盘后向盘前L1、L2、L3。

c.垂直排列时：由左至右L1、L2、L3。

③母线的螺栓连接及支持连接处，母线与电器的连接及距全部连接处10mm以内不应涂漆。

④母线接头螺孔的直径应大于螺栓直径1mm，螺孔间中心距离误差应为±0.5mm。

⑤螺栓的长度宜露出螺母2～3扣为宜。

⑥母线平置时，螺栓应由下向上安装，立置时应有里向外安装。

交底内容:硬母线安装1范围本工艺标准适用于以下矩型母线安装。

2施工准备2.1材料要求：2.1.1铜、铝母线应有产品合格及材质证明，并符合表的要求。

2.1.2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

2.1.3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率表2-112.1.5金属紧固件及卡具，均应采用热镀锌件。

焊接的技术要求:铝及铝合金母线的焊接应采用氩弧焊，铜母线焊接可采用或紫铜焊条、铜焊粉或硼砂，为节约材料，亦可用废电线芯或废电缆芯线代替焊条，但表面应光洁无腐蚀，并须擦净油污，方可施焊。

焊接前应当用铜丝刷清除母线坡口处的氧化层，将母线用耐火砖等垫平对齐，防止错口，坡口处根据母线规格留出〜的间隙，然后由焊工施焊，焊缝对口平直，不得错口、必须双面焊接。

焊缝应凸起呈弧形，上部应有〜加强高度，角焊缝加强高度为m焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷，焊完后应趁热用足够的水清洗掉焊药。

施焊焊工，应经考试合格。

母线焊接后的检验应符合规范要求。

母线的螺栓连接：母线钻孔尺寸及螺栓规格见表-矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于；上片母线端头与下片母线平弯开始处的距离不应小于(图母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须表2-173.8.2设备接线端，母线措接或卡子、夹板处，明设地线的接线螺钉处等两侧〜处均不得刷漆。

3.9检查送电：3.9.1母线安装完后，要全面地进行检查，清理工作现场的工具、杂物，并与有关单位人员协商好，请无关人员离开现场。

3.9.2母线送电前应进行耐压试验，以下母线可用摇表摇测，绝缘电阻不小于Q M3.9.3送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关后负荷开关。

软母线的安装要求及注意事项
（1）软母线的连接有压接和螺栓连接两种方式，截面、应力较大的导线常采用压接。

（2）软母线的安装应符合下列规定：
① 母线安装时，其安全净距应符合相关的规定。

② 软母线与金具的规格相匹配，金具的零件齐全、表面光滑、无裂纹、砂眼、滑扣及锌层脱落等现象。

③ 软母线在挡距内不得有接头，在放线过程中，导线不得与地面摩擦，当发现有下列情况之一者，严禁使用：
•软母线有扭结、断股和明显松股；
•同一截面处损伤面积超过导电部分总截面的5％。

④ 切断软母线时，端头应加绑扎，端面整齐、无毛刺。

⑤ 软母线与压接型线夹连接时，应符合下列要求：
•软母线端头伸入接线端子长度应达到端子的终端。

•压管与压模及压模与压接钳匹配。

•压接时，相邻两模间重叠的宽度不应小于5mm；压接后，压管的弯曲度不宜大于其全长的2％。

•压接后六角形的对边尺寸为0.866D，当有任何一个对边尺寸超过0.866D＋0.2mm时，应更换压模（D为压管的外
径）。

•接线夹的施工只允许采用液压压接施工工艺，严禁使用爆炸压接。

（3）软母线与各种连接线夹连接时，应符合下列要求：
① 采用线夹连接时，线夹连接的型号和规格要符合设计要求。

② 导线及线夹的接触面均应清除氧化膜，并用汽油或丙酮清洗干净，清洗长度不应小于连接长度的1.2倍，清洗后涂以电力复合脂。

③ 软母线线夹与设备端子或硬母线连接时，应符合有关规定。

（4）母线安装后的弛度符合设计要求，同一挡距内的三相母线弛度应一致；相同布置的母线跳线和引下线安装后，应以同样的弯度和弛度呈似悬链状自然下垂，跳线与构架横梁间的距离不得小于相关的规定。
