绘制水泵万有特性MAP详细程序Step 1: 数据收集收集水泵的相关数据，包括流量、扬程和转速等重要参数。
确保数据准确可靠，以便正确绘制水泵的万有特性图。
Step 2: 数据整理将收集到的数据整理为适合绘制图表的格式。
可以使用电子表格软件（如Excel）进行数据整理和处理，确保数据的准确性和一致性。
Step 3: 绘制流量 - 扬程曲线根据整理好的数据，绘制水泵的流量- 扬程曲线。
在坐标系中，横轴表示流量，纵轴表示扬程。
使用数据点连接的方式绘制曲线，可以清晰地展示水泵在不同流量下的扬程特性。
Step 4: 绘制效率曲线在流量 - 扬程曲线的基础上，进一步绘制水泵的效率曲线。
同样使用数据点连接的方式，将水泵在不同流量下的效率数据连接起来。
效率曲线可以反映出水泵在不同工作条件下的能量转化效率。
Step 5: 绘制功率曲线在完成效率曲线的绘制后，根据效率曲线和转速数据，计算得到各个流量下的功率值，并绘制功率曲线。
功率曲线可以直观地展示水泵在不同工作条件下所消耗的功率大小。
Step 6: 绘制NPSH曲线根据水泵的性能数据，计算得到各个流量下的NPSH（净正吸入头）值，并绘制NPSH曲线。
NPSH曲线可以反映出水泵在不同工作条件下的吸入性能和抗气蚀能力。
Step 7: 分析和优化根据绘制好的水泵万有特性图，对水泵的性能进行分析，找出可能存在的问题和改进空间，并提出相应的优化建议和措施。
Step 8: 完善文档最后，将水泵万有特性图和分析结果整理成文档，包括图表、数据和分析内容等。
确保文档的清晰易读，方便后续参考和使用。
完成上述程序后，你将得到一份详细的水泵万有特性图和相应的分析结果。
这将为水泵的设计、选型和运行提供重要参考和依据。

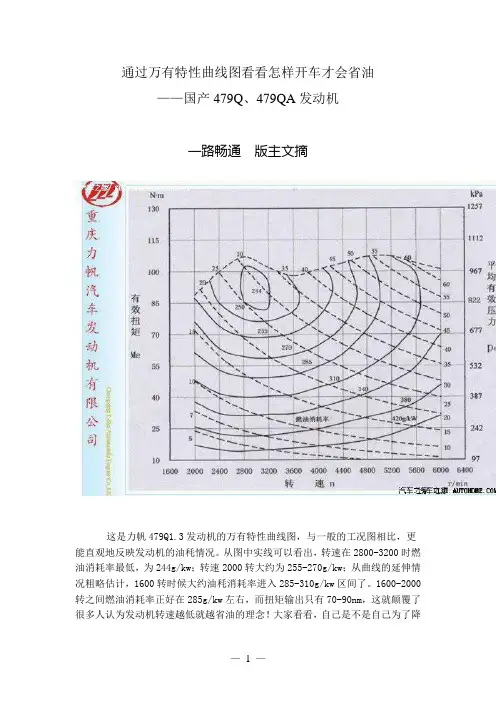

通过万有特性曲线图看看怎样开车才会省油
——国产479Q、479QA发动机
一路畅通版主文摘
这是力帆479Q1.3发动机的万有特性曲线图，与一般的工况图相比，更能直观地反映发动机的油秏情况。
从图中实线可以看出，转速在2800-3200时燃油消耗率最低，为244g/kw；转速2000转大约为255-270g/kw；从曲线的延伸情况粗略估计，1600转时候大约油秏消耗率进入285-310g/kw区间了。
1600-2000转之间燃油消耗率正好在285g/kw左右，而扭矩输出只有70-90nm，这就颠覆了很多人认为发动机转速越低就越省油的理念！大家看看，自己是不是自己为了降
低发动机噪声，或者为了驾驶安全，在市区行驶基本上转速保持在1500-2000
转左右？
以下是吉利479QA的万有特性曲线图，转速在1600-3500转之间，燃油消耗率为260g/kw，而扭矩输出可以达到90-120nm之间。
我们之所以将力帆1.3L 改成1.5L，就是为了追求低转速下的扭矩输出和油秏状况。
通过以上分析，知道了转速与油秏的关系，日常行车时就可以利用档位控制，尽量让发动机保持在较低燃油消耗率的区间，这样就可以达到省油的目的。
另外提醒大家，在保证安全的情况下别忘了使用空档滑行，在不能实现长时间发动机反拖运行的情况下，发动机零负荷下的怠速工况（注意：是零负荷）是比较省油的。
%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe仁[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq仁[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be仁in terp1(Ttq1,be1,T1,'spli ne');% n=1400r/mi n 时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=i nterp1(Ttq2,be2,T2,'spl in e');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=i nterp1(Ttq3,be3,T3,'spl in e');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=i nterp1(Ttq4,be4,T4,'spl in e');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=i nterp1(Ttq5,be5,T5,'spl in e');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=i nterp1(Ttq6,be6,T6,'spl in e');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76334.1];T7=34:344/9:378;Be7=i nterp1(Ttq7,be7,T7,'spl in e');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=i nterp1(Ttq8,be8,T8,'spl in e');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*o nes(10,1);1600*o nes(10,1);1800*o nes(10,1);2000*o nes(10,1);2200* on es(10,1);2400*o nes(10,1);2600*o nes(10,1);2800*o nes(10,1)];Ttq n=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[o nes(80,1),N,Ttq n,N.A2,N.*Tt qn ,Ttq n. A2];A=G\B;%A 为6*1 矩阵[n,Ttq]=meshgrid(1400:2800,100:600);% 生成n-Ttq 平面上的自变量“格点”矩阵be=A(1)+n. *A (2)++Ttq*A(3)+n.A2*A(4)+n.*Ttq*A(5)+Ttq.A2*A(6);Pe=Ttq.* n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802];Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800; Ttqw_N=i nterp1(Nw,Ttqw ,n 0,'spli ne');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh( n, Ttq,be);hold on;mesh( n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel(' n(r/mi n)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot( nO,Ttqw_N,'Li neWidth',2);axis([1400,2800,100,550]);xlabel(' n(r/mi n)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识lege nd('等油耗曲线','等功率曲线','外特性曲线')hold off。
一、外特性:发动机的速度特性曲线表示有效功率Pe（千瓦）、扭矩Me（牛顿米)、比燃料消耗量Ge（克/千瓦小时）随发动机转速n而连续变化的表现。
发动机的速度特性是在制动试验台架上测出的：1.保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等；2.然后调整被测机载荷（扭距变化），使发动机转速改变,再测得另一转速下的功率、比耗油。
按照一定转速间隔依次进行上述步骤。
就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应.二、万有特性试验方法:楼上说的不错,一般不会通过万有特性测试来确定外特性,而是先标定好外特性，然后再去进行万有特性测试。
不过这只是在正常开发新机时的顺序，如果是要测试一台不明状态的发动机,在油门设置好之后可以直接进行万有特性试验，万有特性数据里是包含外特性数据的。
手动进行万有特性测试的一般流程为：1.热机后,将发动机调整至额定工况，即额定转速、额定功率，假定为100kW＠2000r/min，那么对应扭矩(也称负荷）应为477.5Nm，此时试验台架控制模式应为转速—油门模式，且油门全开，控制好水温、进气温度、进气湿度、进气负压、排气背压等边界条件后，记录各种所需参数；2.然后根据该工况的扭矩，计算出最大扭矩的10％，20%…90％的扭矩值，台架控制模式调整为转速-扭矩模式，保持额定转速不变，减小扭矩至90%＊477。
5Nm=429.75Nm，然后待发动机各参数基本稳定后记录所需参数,按此步骤记录该转速10个扭矩点，即可得到额定转速的负荷特性；3.然后试验台架再切换为转速—油门模式，油门全开，然后减小100r/min至1900r/min，重复上述相应步骤,从高到底记录十个扭矩点的所需参数，完成该转速下的负荷特性测试；4.再接着降转速进行负荷特性测试，直到所需的最低转速,如800r/min；最后根据这13＊10=130个工况的数据绘制万有特性曲线即可.5.至于扭矩的间隔、转速的间隔可以根据需要增加或减少，通常我们部门在进行万有特性测试时会选择每隔200r/min,每隔转速8—10个扭矩点。

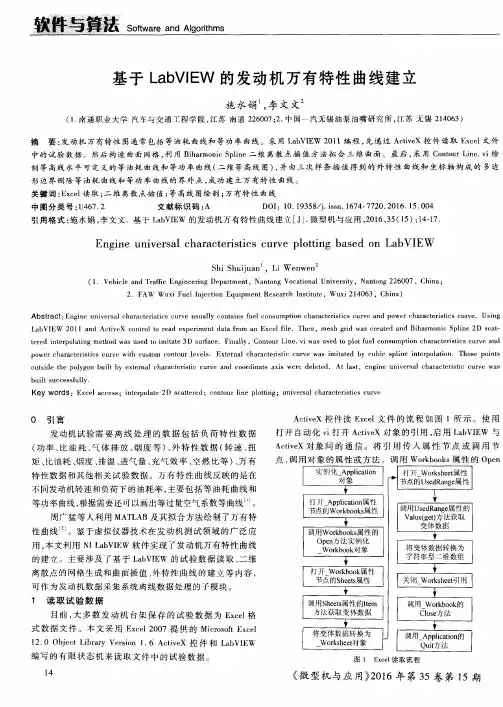

绘制发动机万有特性图的程序和方法：①采用MATLAB编M文件，绘制发动机万有特性图，可以参照这个版本基础修改程序自己用。

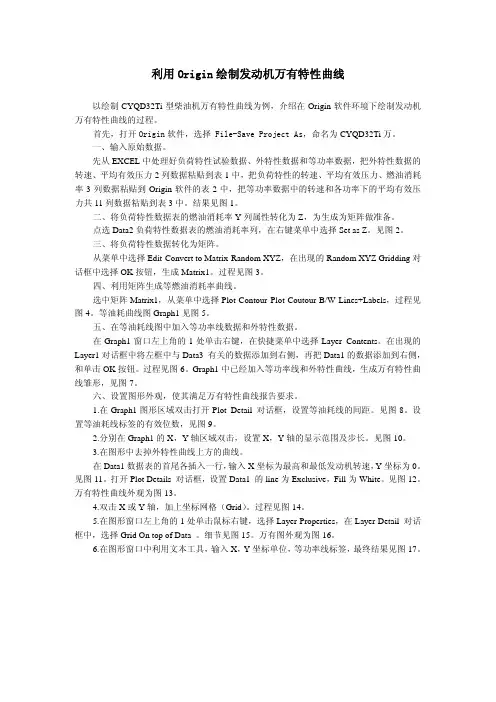

②采用Origin软件来绘制发动机万有特性图，有详细步骤clcclear all%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe1=[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq1=[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be1=interp1(Ttq1,be1,T1,'spline');%n=1400r/min时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=interp1(Ttq2,be2,T2,'spline');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=interp1(Ttq3,be3,T3,'spline');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=interp1(Ttq4,be4,T4,'spline');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=interp1(Ttq5,be5,T5,'spline');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=interp1(Ttq6,be6,T6,'spline');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76.3,34.1];T7=34:344/9:378;Be7=interp1(Ttq7,be7,T7,'spline');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=interp1(Ttq8,be8,T8,'spline');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*ones(10,1);1600*ones(10,1);1800*ones(10,1);2000*ones(10,1);2200*ones(10,1);2400*ones (10,1);2600*ones(10,1);2800*ones(10,1)];Ttqn=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[ones(80,1),N,Ttqn,N.^2,N.*Ttqn,Ttqn.^2];A=G\B;%A为6*1矩阵[n,Ttq]=meshgrid(1400:2800,100:600);%生成n-Ttq平面上的自变量“格点”矩阵be=A(1)+n.*A(2)++Ttq*A(3)+n.^2*A(4)+n.*Ttq*A(5)+Ttq.^2*A(6);Pe=Ttq.*n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802]; Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800;Ttqw_N=interp1(Nw,Ttqw,n0,'spline');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh(n,Ttq,be);hold on;mesh(n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel('n(r/min)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot(n0,Ttqw_N,'LineWidth',2);axis([1400,2800,100,550]);xlabel('n(r/min)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识legend('等油耗曲线','等功率曲线','外特性曲线')hold off用origin软件绘制发动机万有特性曲线方法一、万有特性数据输入在excel中整理好发动机万有特性数据，主要包括发动机转速、扭矩、燃油消耗率及功率数据。
【设计研究】基于 M AT LAB 的发动机万有特性曲线绘制方法周广猛 1, 郝志刚 2, 刘瑞林 1, 陈东 3, 管金发 1, 张春海4(1. 军事交通学院汽车工程系 , 天津 300161;2. 军事交通学院训练部 , 天津300161; 3. 军事交通学院基础部 , 天津 300161;4. 兰州军区军械汽车技工训练大队 , 陕西 710111摘要 :利用 MAT LAB 数学运算能力 , , , 有曲线直观明了 , 把等燃油消耗率曲线、 , 拟合程度较高。
关键词 ; :A文章编号 :1673-6397(2009 02-0034-03U niversal Characteristics Curve Plotting Method based on MAT LABZ H O U G uang -m eng 1,H A O Z hi -gang 2, L I U Rui -lin 1,CHE N D ong 3,G U A N Jin -fa 1,Z H A NG Chun -hai 4(1. Autom obile Engineering Department , Academy of Military T ransportation , T ianjin 300161,China ;2. T raining Department ,Academy of Military T ransportation , T ianjin 300161,China ;3. G eneral C ourse Department , Academy of Military T ransportation , T ianjin 300161,China ;4. Ordnance Mechanic T raining Brigade , Lan Zhou Theater , X i ’ an 710111,China Abstract :Taking advantage of MAT LAB mathematic operation , data from engine characteristic test was processed , the method is sim ple and credible , The universal characteristics curve plotted is intuitionistic and perspicuous ,and was in g ood fit with data g ot in test.K ey Words :MATLAB ;Universal Characteristics Curve ;Plot作者简介 :周广猛 (1984- , 男 , 山东邹城人 , 在读硕士研究生 , 主要研究方向为动力机械特殊环境适应性。
发动机原理三级项目报告
--汽油发动机万有特性曲线的测绘
绪论:
汽车在社会的经济发展和人们的生活中具有重要的地位。
汽车是一种综合性强、技术含量高、批量大的产品它在国民经济、国防建设和人民生活等方面起着十分重要的作用。
汽车的制造和应用是衡量一个国家发达水平的重要标志许多国家把汽车工业作为国民经济的支柱产业。
同时汽车对人类文明也有着重要的影响汽车改变了社会形态和人们的生活影响着人们的学习、工作乃至生活观念、生活方式。
而发动机是将汽油（柴油）的燃烧的内能转换成发动机的动能，发动机将其动能通过变速箱、传动轴等传动机构输送给汽车的驱动轮，它是汽车的动力来源。
发动机于汽车就好比心脏于人。
如果匹配的好，各方面性能都会比较好，如经济型与动力性等，使汽车性能更加完善，更好的服务于人类社会。
而做好匹配的前提是能测量出发动机与不同传动系搭配后的各种性能曲线。
这个项目里我们就来学习测量并绘制摩托车发动机（实验过程中搭配了减速器）的万有特性曲线。
一．概述
2.1项目目的及内容：
1.了解发动机台架性能实验系统的基本结构.
2.掌握发动机试验台架的操作方法及数据的收集与处理.
3.测试单缸汽油机的各种性能指标，如：速度特性、负荷特性、万有特性。
4.根据实验所得数据画出所测发动机的外特性曲线，了解外特性曲线的变化规律。
2.2项目要求：
在老师的带领下了解实验设备的连接线路，（如水路，油路，电控线路）以及设备本身工作原理，以及设备如何应用。
根据相关要求规则做实验并收集好数据，在学习如何利用数据和计算机软件作图，提高自身多方面技能和视野。
二．总体实验方案
3.1实验设备：
·电涡流测功机以及配套的
·发动机控制仪
·数据采集仪
·开关量模块
·油耗仪
·发动机冷却液温度控制系统
·发动机机油温度控制系统
·发动机燃油温度压力控制系统
·发动机中冷温度控制系统
·发动机排气背压控制系统
外加一台摩托车汽油发动机及连接好的电路，油路，水路。
3.2实验原理及过程：
(一)、起动发动机，并预热之，待发动机冷却液温度和润滑油程度均达到规定范围才可开始实验；
(二)、分组按发动机速度特性实验方法完成一系列不同节气门开度下的速度特性。
(三)、按相关实验操作规则停止设备运行。
记录数据。
(四)、负荷特性、速度特性只能表示某一油量控制机构位置固定或某一转速时，发动机参数间的变化规律，而对于工况变化范围大的发动
机要分析各种工况下的性能，就需要在一张图上全面表示出发动机性能的特性曲线，这种能够表达发动机多参数的特性称为万有特性。
根据发动机类型的不同，万有特性有两种绘制方法，即负荷特性法和速度特性法。
对于柴油机，一般是根据不同转速下的负荷特性，用作图法求出；对于汽油机，则根据不同节气门位置的速度特性，用作图法求得。
3.3实验注意事项
1.测功器和内燃机的水、油、电路是否通畅，油、水量是否合乎要求；试验所用仪器是否处于良好状态，精度能否满足要求；各附件是否合乎GB/T6072﹒3-2003要求；
2.根据分工，到各自的工作岗位熟悉仪器设备，做好实验前的所有准备工作；
3.起动内燃机进行暖机，待达到规定的温度后，再调节油门及测功器，使其达到规定的工况，在其转速及排气温度稳定后再进行数据的测量（GB/T6072﹒3-2003规定每个实验工况运行时间不应不少于1分钟）；
4.每种试验工况的全部参数应同时测录：试验中，应绘制监督曲线，即绘制主要原始参数与试验中选定的参数间的关系曲线。
如有异常数据，要及时分析原因，进行补测；
5.全部试验内容完成后，配合调整内燃机和测功机，使内燃机在怠速工况下运转，待温度降低后，切断燃油供应（或切断点火开关），使内燃机停止运转；
3.4万有特性作图法:
负荷特性法：
将各种转速下的负荷特性以平均有效压力Pme为横坐标，以be 为纵坐标，以同一比例尺、在同一张图纸上绘出特性曲线。
根据发动机工作转速范围，标出万有特性横坐标n的标尺，纵坐标Pme的标尺与整理得到的负荷特性上的Pme标尺相同。
将负荷特性旋转90°后，置于万有特性纵坐标轴的左侧，使同样是平均有效压力的两个坐标对齐。
在负荷特殊图上引若干条等燃油消耗率与be线相交，每条线各有一至二个交点；再从每一个交点引水平线至万有特性上与负荷特性线相同转速的位置上，获得若干新交点，并在每一个交点上标注出燃油消耗率的数值。
所有转速下的负荷特性都经过这样的转换后，依次将be值相等的点连成光滑曲线，即可得到万有特性上的等燃油消耗率线。
等功率曲线是根据式Pe=K*Pme*n作出，其中K对于一个给定的发动机为常数，这样，在Pme～n坐标中，等功率曲线是一族双曲线。
速度特性法：
根据汽油机的速度特性作出万有特性。
第一象限中绘出不同节气门开度的速度特性上的转矩曲线（以平均有效压力Pme表示），在曲线尾端标出相应的节气门开度。
在第四象限绘出相应节气门开度下的燃油消耗率be曲线，同样注明节气门开度的百分数。
在be的坐标轴上，引用若干条等燃油消耗率的水平线与曲线相交，每一水平线与be曲线族均有一组交点，通过交点引铅垂向上至第一象限，与相应
开度的转矩曲线相交，得到一组新交点，并注明燃油消耗率数值。
此时，同一组交点的be值是相等的。
将等be值的各点连成光滑的等值线，并标上相应的数值，从而得到万有特性上的等燃油消耗曲线。
三．数据处理
10%节气门开度的负荷特性：
70%节气门开度的速度特性：
万有特性曲线：
1000g/（Km-h）
1250g/（Km-h）
1500g/（Km-h）
四．项目总结
通过这次发动机项目，我学到了很多也发现了自己的一些不足，现总结如下：
对于基础知识掌握不扎实，未能够充分的利用已学的知识，是我最大的不足。
各种办公软件掌握不熟练，数据处理时应用不够完美。
对于数据的处理过程，最初没有尊重客观的事实。
用数学关系去定性定量的处理工程试验，这是不严谨的，需要及时改正。
五．参考文献
《发动机原理》--清华大学出版社
《汽车理论》--于志生
附录：（使用的数据表）。
