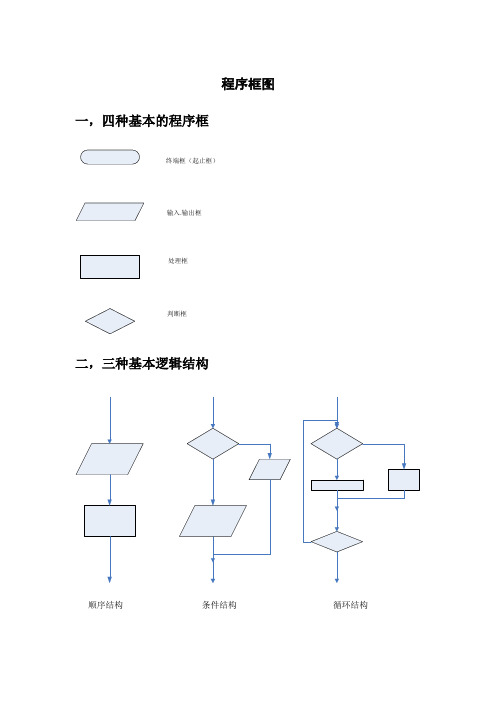

程序框图一，四种基本的程序框终端框（起止框）输入.输出框处理框判断框二，三种基本逻辑结构顺序结构条件结构循环结构三，基本算法语句（一）输入语句单个变量多个变量（二）输出语句（三）赋值语句（四）条件语句IF -THEN -ELSE 格式INPUT “提示内容”；变量 INPUT “提示内容1，提示内容2，提示内容3，…”；变量1，变量2，变量3，… PRINT “提示内容”；表达式 变量=表达式IF 条件 THEN语句1ELSE语句2满足条件？语句1语句2是 否当计算机执行上述语句时，首先对IF 后的条件进行判断，如果条件符合，就执行THEN 后的语句1，否则执行ELSE 后的语句2。
其对应的程序框图为：（如上右图）IF -THEN 格式计算机执行这种形式的条件语句时，也是首先对IF 后的条件进行判断，如果条件符合，就执行THEN 后的语句，如果条件不符合，则直接结束该条件语句，转而执行其他语句。
其对应的程序框图为：（如上右图） （五）循环语句（1）WHILE 语句其中循环体是由计算机反复执行的一组语句构成的。
WHLIE 后面的“条件”是用于控IF 条件 THEN语句END IF满足条件？ 语句是否满足条件？循环体是否制计算机执行循环体或跳出循环体的。
当计算机遇到WHILE 语句时，先判断条件的真假，如果条件符合，就执行WHILE 与WEND 之间的循环体；然后再检查上述条件，如果条件仍符合，再次执行循环体，这个过程反复进行，直到某一次条件不符合为止。
这时，计算机将不执行循环体，直接跳到WEND 语句后，接着执行WEND 之后的语句。
因此，当型循环有时也称为“前测试型”循环。
其对应的程序结构框图为：（如上右图）（2）UNTIL 语句其对应的程序结构框图为：（如上右图）DO循环体满足条件？循环体是否。
程序框图与算法算法语句基本概念：一般画成圆角矩形 一般画成画成带箭头的流线处理框(执行框)：赋值、计算1、条件结构（1）条件结构是指在算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构。
它的一般形式是：（2P是否成立而选择执行A 框或B框。
无论P条件是否成立，只能执行A框或B框之一，不可能既执行A 框又执行B框，也不可能A框、B框都不执行。
（3）一个判断结构可以有多个判断框。
（4）在许多算法中，需要对问题的条件作出逻辑判断，判断后依据条件是否成立而进行不同的处理方式，这就需要用条件结构来实现算法。
如上面的问题1，不能用顺序结构来表示算法，必须用条件结构来表示。
例1、任意给定3个正实数，设计一个算法，判断分别以这3个数为三边边长的三角形是否存在。
画出这个算法的程序框图。
评注：凡必须根据条件作出判断，然后再决定进行哪一个步骤的问题，在画程序框图时，必须引入判断框，应用条件结构。
例 1、读如下列框图分析此算法的功能2、循环结构（1）需要重复执行同一操作的结构称为循环结构。
即从某处开始，按照一定条件反复执行某一处理步骤。
反复执行的处理步骤称为循环体。
循环结构有两种形式：当型循环结构和直到型循环结构。
（2）循环结构不是永无终止的“死循环”，一定要在某个条件下终止循环，这就需要条件结构来判断。
因此，循环结构中一定包含条件结构。
（3）循环结构在程序框图中也是利用判断框来表示，判断框内写上条件，两个出口分别对应着条件成立和条件不成立时时执行的不同指令，其中一个指向循环体，然后再从循环体回到判断框的入口处。
（4）在循环结构中都有一个计数变量和累加变量。
计数变量用于记录循环次数，累加变量用于输出结果。
计数变量和累加变量一般是同步执行的，累加一次，计数一次。
例 1 结合前面学过的算法步骤，利用三种基本逻辑结构画出程序框图，表示用“二分法”求方程x 2-2=0（x>0）的近似解的算法. 算法分析：（1）算法步骤中的“第一步”“第二步”和“第三步”可以用顺序结构来表示（如下图）：（2）算法步骤中的“第四步”可以用条件结构来表示（如下图）.在这个条件结构中，“否”分支用“a=m”表示含零点的区间为［m，b］,并把这个区间仍记成［a，b］；“是”分支用“b=m ”表示含零点的区间为［a,m］，同样把这个区间仍记成［a，b］.（3）算法步骤中的“第五步”包含一个条件结构，这个条件结构与“第三步”“第四步”构成一个循环结构，循环体由“第三步”和“第四步”组成，终止循环的条件是“|a-b|＜d或f(m)=0”.在“第五步”中，还包含由循环结构与“输出m”组成的顺序结构（如下图）.（4）将各步骤的程序框图连接起来，并画出“开始”与“结束”两个终端框，就得到了表示整个算法的程序框图（如下图）.点评：在用自然语言表述一个算法后，可以画出程序框图，用顺序结构、条件结构和循环结构来表示这个算法，这样表示的算法清楚、简练，便于阅读和交流.例2 高中某班一共有40名学生，设计算法流程图，统计班级数学成绩良好(分数>80)和优秀(分数>90)的人数．分析：用循环结构实现40个成绩的输入，每循环一次就输入一个成绩s，然后对s的值进行判断.设两个计数器m,n，如果s>90，则m=m+1，如果80<s≤90，则n=n+1.设计数器i，用来控制40个成绩的输入，注意循环条件的确定．解：程序框图如下图：例3、设计一个计算1＋2＋3＋…＋1000的值的算法，并画出程序框图。
