SBK系列三相干式变压器使用说明书□符合标准：Q/DLX361-2019□安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。

一.使用范围SBK系列三相干式变压器（以下简称变压器），适用于频率为50Hz或60Hz的电路中，作为低压成套开关设备及电气传动控制设备用三相电源，也可作为小型动力、整流设备、充电和电镀等三相电源变压器用。

二.型号及其含义三.正常工作条件3.1安装地点的海拔不超过2000米。

3.2周围空气温度不高于40℃，不低于-5℃。

3.3最湿月平均最大空气相对湿度不超过90%。

3.4大气中无严重影响变压器绝缘的污秽及易蚀易爆介质。

3.5安装场所无严重震动和颠簸。

3.6电源电压波形为实际正弦波，三相电源近似对称。

3.7电源电压偏差不大于±5%。

四．结构及性能SBK系列三相干式变压器按结构分为开启式和防护式两种。

开启式变压器无防护箱壳；防护式变压器是采用钢板加工成箱壳，变压器在箱壳内部。

防护式变压器可按用户要求增加电压表、电流表、转向轮等，以便移动。

SBK系列三相干式变压器具有损耗低、噪声小、防火性能好和不污染环境等优点。

五.产品外形尺寸及安装尺寸型号规格开启式防护式外形尺寸安装尺寸安装孔尺寸外形尺寸L W H a1b1a2b2c d L W HSBK-3001801301701107813078 6.510SBK-5001801301701107813078 6.510SBK-75022813019313088190958.516270320220 SBK-100022813019313088190958.516270320220 SBK-15002281541931301121901208.516270320220 SBK-20002281541931301121901208.516270320220 SBK-25003001502741701122101128.516360360280 SBK-30003001502741701122101128.516360360280 SBK-40003001702741701302101308.516360360280 SBK-50003001702741701302101308.516360360280 SBK-60003602053322001342701348.516485400330 SBK-70003602053322001342701348.516485400330 SBK-80003602253322001342701548.516485400330 SBK-10k3602253322001342701548.516485400330 SBK-15k42031036027017410.525535425565 SBK-20k48033041532017012.540595475620 SBK-25k54036046040017012.540655525665 SBK-30k54036046040018012.540655525665 SBK-40k650300510480180Φ12.5795495785 SBK-50k660270540400230Φ12.5795495785 SBK-60k660270540400230Φ12.5795495785 SBK-80k755320650490280Φ12.5910585905 SBK-100k852400690540350Φ141010565945注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考:输出电流大于300A的产品为特殊定做品，产品尺寸会相应改变。

.干式电力变压器使用说明书济南变压器集团济南济变志亨电力设备目录1、产物介绍 (1)2、附件 (1)3、产物装卸及运输 (2)4、查抄验收 (3)5、仓储保管 (3)6、安装本卷须知 (3)7、投运前的查抄 (4)8、投运前的试验 (4)9、投入运行 (4)10、维修与调养 (5)本说明书适用于我公司出产的树脂浇铸干式变压器的装卸、运输、仓储保管、安装、使用及维修维护等。

1、产物介绍我公司出产的变压器以德国西门子公司的技术进行设计、出产，主要由以下几局部组成：——铁芯采用优质进口高导磁晶粒取向冷轧硅钢片，45 全斜接缝，步进搭接。

空载损耗小，噪声低。

——线圈高压线圈为多段带状铜〔铝〕箔布局，用填料型树脂在真空状态下浇铸，低压线圈为整张铜〔铝〕箔布局，层间用预浸布粘结。

线圈绝缘等级为F级〔特殊要求可作到H级〕。

对于局部小容量的变压器，可按用户要求出产铜线导体的树脂浇铸变压器。

该种布局的线圈具有局部放电量小、抗短路能力强等特点。

2、附件以下附件由用户按其需选用。

温度控制器：为了便于不雅测，一般每台变压器配有一台温度控制器。

温度控制器的三个Pt100测温元件别离埋设在低压线圈上端的测温孔内。

随着温度变化，自动监测低压线圈温度，必要时发出控制信号，有效确保了变压器的安然运行。

温度控制器具有启停风机、超温报警、超温跳闸等功能。

目前国内各出产厂对上述各温度值的出厂设定值见下表。

冷却风机：变压器不带风机时，可在额定容量下持续运行。

加装低噪声辐流风机的变压器，可以在风机持续运行时，将变压器容量提高到120%~150%，但此时负载损耗相应增加50%~125%，阻抗电压也增加20%~50%，二次出口电压略有下降。

此种状态可短时期持续运行，但我们不保举持久运行。

外壳：变压器不带外壳，庇护等级为IP00，由于变压器运行时不得触摸或靠近，建议用防护栅栏，以包管安然。

按照所使用环境要求的不同，可装配IP20～IP23防护等级的外壳，以防止不测触电和滴水造成的变压器故障。

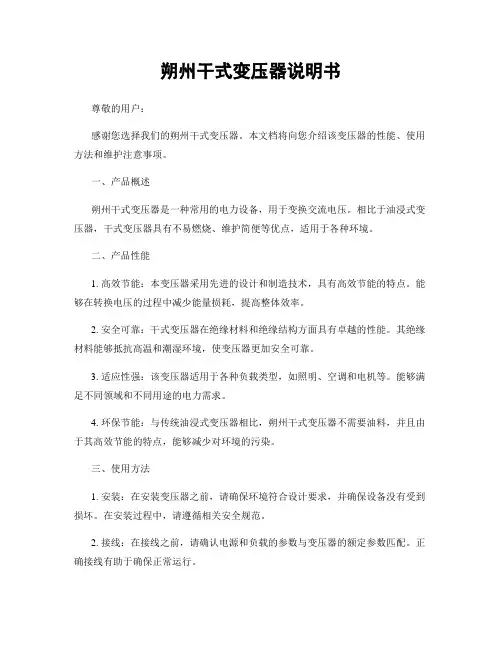

朔州干式变压器说明书尊敬的用户：感谢您选择我们的朔州干式变压器。

本文档将向您介绍该变压器的性能、使用方法和维护注意事项。

一、产品概述朔州干式变压器是一种常用的电力设备，用于变换交流电压。

相比于油浸式变压器，干式变压器具有不易燃烧、维护简便等优点，适用于各种环境。

二、产品性能1. 高效节能：本变压器采用先进的设计和制造技术，具有高效节能的特点。

能够在转换电压的过程中减少能量损耗，提高整体效率。

2. 安全可靠：干式变压器在绝缘材料和绝缘结构方面具有卓越的性能。

其绝缘材料能够抵抗高温和潮湿环境，使变压器更加安全可靠。

3. 适应性强：该变压器适用于各种负载类型，如照明、空调和电机等。

能够满足不同领域和不同用途的电力需求。

4. 环保节能：与传统油浸式变压器相比，朔州干式变压器不需要油料，并且由于其高效节能的特点，能够减少对环境的污染。

三、使用方法1. 安装：在安装变压器之前，请确保环境符合设计要求，并确保设备没有受到损坏。

在安装过程中，请遵循相关安全规范。

2. 接线：在接线之前，请确认电源和负载的参数与变压器的额定参数匹配。

正确接线有助于确保正常运行。

3. 运行：在开机前，检查变压器的运行指标是否正常。

启动后，请留意运行状态，并定期进行巡视检查，确保设备安全运行。

四、维护注意事项1. 清洁：定期清洁变压器的外壳和散热器，以保持良好的散热效果。

在清洁过程中，请确保变压器断电并冷却。

2. 检修：对于长时间使用或运行异常的变压器，需定期对其进行检修和维护。

在维修过程中，请遵循相关的操作规程。

3. 处理故障：如果发现设备出现故障，请立即停机，并联系专业人员进行处理。

不要自行拆卸或修复，以免加大故障的影响。

五、产品保修本变压器根据质保条款提供保修服务。

具体的保修内容和期限，请参考产品质保协议。

感谢您阅读本朔州干式变压器说明书。

如需进一步了解产品，请联系我们的客服人员，我们将竭诚为您服务。

朔州干式变压器有限公司。

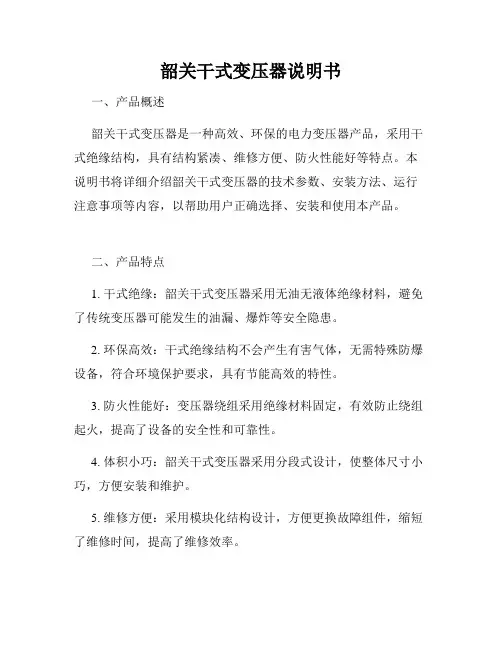

韶关干式变压器说明书一、产品概述韶关干式变压器是一种高效、环保的电力变压器产品，采用干式绝缘结构，具有结构紧凑、维修方便、防火性能好等特点。

本说明书将详细介绍韶关干式变压器的技术参数、安装方法、运行注意事项等内容，以帮助用户正确选择、安装和使用本产品。

二、产品特点1. 干式绝缘：韶关干式变压器采用无油无液体绝缘材料，避免了传统变压器可能发生的油漏、爆炸等安全隐患。

2. 环保高效：干式绝缘结构不会产生有害气体，无需特殊防爆设备，符合环境保护要求，具有节能高效的特性。

3. 防火性能好：变压器绕组采用绝缘材料固定，有效防止绕组起火，提高了设备的安全性和可靠性。

4. 体积小巧：韶关干式变压器采用分段式设计，使整体尺寸小巧，方便安装和维护。

5. 维修方便：采用模块化结构设计，方便更换故障组件，缩短了维修时间，提高了维修效率。

三、产品参数1. 额定容量：根据用户需求定制，范围从10KVA到2500KVA。

2. 额定电压：高压侧为10KV、20KV、35KV等多种选择，低压侧为0.4KV。

3. 额定频率：50Hz或60Hz。

4. 绝缘等级：H级、F级等多种选择。

5. 防护等级：IP00、IP20等多种选择。

6. 阻燃等级：F1级或F2级。

四、安装方法1. 安装环境：韶关干式变压器应安装在干燥、通风良好的室内环境。

2. 安装基座：根据变压器尺寸和重量，选择合适的基座，确保变压器在运行过程中稳定。

3. 连接电缆：根据变压器额定电压和运行电网的要求，正确连接高压、低压绕组和地线。

4. 接地保护：变压器应设置有效的接地装置，确保运行过程中对人身和设备的安全。

五、运行注意事项1. 温度保护：变压器运行时，应定期检查变压器温度，确保不超过允许的温度范围。

2. 负载均衡：合理安排负载分配，避免某个绕组超负荷运行，影响变压器的寿命和性能。

3. 清洁维护：定期清洁变压器外表面和周围环境，防止灰尘和杂物对变压器散热和绝缘性能的影响。

RD SG系列干式变压器符合标准：J B/T 8750产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

-1-1.概述1.1适用范围RDSG 系列干式变压器为户内空气自冷式，适用于交流50或60Hz ，电压500V 及以下的电路中，是一般电器或照明灯常用的三相电源变压器，也可作为小型电源用。

2.产品特点和结构RDSG 系列干式变压器是运用美学思想设计的一款变压器，具有造型美观、性能稳定、损耗低、维护方便等特点。

该系列干式变压器是防护式，面板有电量及电源信号显示。

变压器为内接线，接线方便用电安全。

产品底部设有脚轮移动方便，除有电压、电源显示外，5kVA 以上容量的可增加轴流散热风机。

本产品按照JB /T 8750标准设计制造。

3.正常工作条件3.1海拔高度不超过2000m;3.2环境温度（-5~+40）℃，并考虑到因温度变化在产品表面产生凝露；3.3环境空气相对湿度不大于90%（25℃时）；3.4安装场所无严重的振动和颠簸；3.5在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；3.6电源电压波型为实际正弦波，三相电源近似对称。

电压等级：kV 额定容量：kVA 干式三相变压器公司代号4 型号及含义S GRD-2-5 外型及安装尺寸5.1 R D SG 系列防护式干式变压器外型及安装尺寸（见表、图1、2）；图1 图2规格型号额定容量联 接组标号RDSG-0.5kVA RDSG-0.75kVA RDS G-1k VA RDSG-1.5k VA RDSG-2k VA RDSG-2.5k VA RDSG-3k VA RDSG-4k VA RDSG-5k VA RDSG-7k VA RDSG-10k VA RDSG-15k VA0.5k VA 0.75k VA 1k VA 1.5k VA 2k VA 2.5k VA 3k VA 4k VA 5k VA 7k VA 10k VA 15k VA380V 380V380V380V 380V 380V 380V 380V 380V 380V 380V 380V36V 36V 36V 36V 36V 36V 36V 36V 36V 220V 220V 220V330×300×250330×300×250330×300×250330×300×250410×340×290410×340×290410×340×290450×400×300450×400×300505×450×350505×450×350505×450×350外型尺寸（m m）Y/yD/y Y/dD/d电压输入输出Y/yA×B×C-3-A B CX Y ZA B CX YZxyzD/DD/YCB Azx y 6. 绕组方式常用绕组方式分为以下几种ca b Y/YA B CXY Zxyz0ca b Y/Y 0A BCX Y ZY/Dcab a b cX Y Z xyzxyzb ca7. 使用说明7.1 打开包装箱,取出说明书及本产品,仔细阅读,以便正确使用;7.2 使用前,必须测试电路。

干式变压器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

◆只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一.简介 (4)二. 技术指标 (4)三. 主要技术参数 (5)四. 工作原理 (5)五. 使用方法 (7)六. 注意事项 (8)一、简介本系列变压器，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强本系列仪器具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。

本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

二、技术指标1、阻抗电压: ≤12 %2、输出电压波形: 正弦波3、表面温升: ＜55 ℃4、空载损耗: ＜0.4 %5、允许连续运行时间: 1小时6、间续运行时间: 连续四、工作原理本系列仪器输入电压为200V或400V利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的最高值。

在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端,即可改变输入电压，从而获得不同值的直流高压输出。

本系列仪器的具体工作原理见图（1），当用作串级使用时，其联线方式见图（2）。

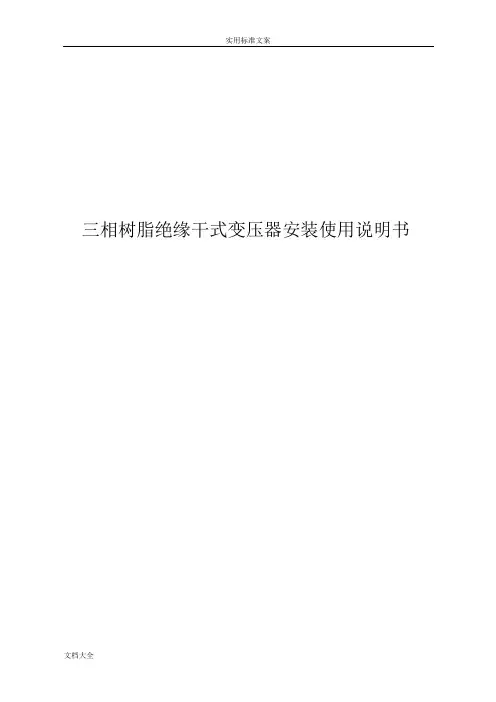

三相树脂绝缘干式变压器安装使用说明书目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kV A及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。

二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。

三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。

2.外壳防护等级有IP20、IP23等型式。

The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。

对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。

型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。

型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

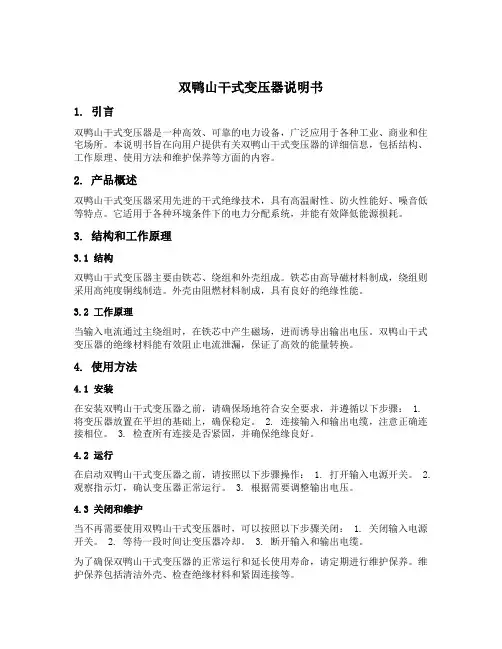

双鸭山干式变压器说明书1. 引言双鸭山干式变压器是一种高效、可靠的电力设备，广泛应用于各种工业、商业和住宅场所。

本说明书旨在向用户提供有关双鸭山干式变压器的详细信息，包括结构、工作原理、使用方法和维护保养等方面的内容。

2. 产品概述双鸭山干式变压器采用先进的干式绝缘技术，具有高温耐性、防火性能好、噪音低等特点。

它适用于各种环境条件下的电力分配系统，并能有效降低能源损耗。

3. 结构和工作原理3.1 结构双鸭山干式变压器主要由铁芯、绕组和外壳组成。

铁芯由高导磁材料制成，绕组则采用高纯度铜线制造。

外壳由阻燃材料制成，具有良好的绝缘性能。

3.2 工作原理当输入电流通过主绕组时，在铁芯中产生磁场，进而诱导出输出电压。

双鸭山干式变压器的绝缘材料能有效阻止电流泄漏，保证了高效的能量转换。

4. 使用方法4.1 安装在安装双鸭山干式变压器之前，请确保场地符合安全要求，并遵循以下步骤： 1. 将变压器放置在平坦的基础上，确保稳定。

2. 连接输入和输出电缆，注意正确连接相位。

3. 检查所有连接是否紧固，并确保绝缘良好。

4.2 运行在启动双鸭山干式变压器之前，请按照以下步骤操作： 1. 打开输入电源开关。

2. 观察指示灯，确认变压器正常运行。

3. 根据需要调整输出电压。

4.3 关闭和维护当不再需要使用双鸭山干式变压器时，可以按照以下步骤关闭： 1. 关闭输入电源开关。

2. 等待一段时间让变压器冷却。

3. 断开输入和输出电缆。

为了确保双鸭山干式变压器的正常运行和延长使用寿命，请定期进行维护保养。

维护保养包括清洁外壳、检查绝缘材料和紧固连接等。

5. 安全注意事项在使用双鸭山干式变压器时，请注意以下安全事项： - 请勿将变压器暴露在潮湿、高温或有害气体的环境中。

- 请确保输入电源符合规定的电压和频率。

- 在操作过程中，请避免触摸裸露的导线或接触带电部件。

- 在进行维护保养时，请先切断输入电源，并等待变压器冷却。

凉山干式变压器说明书
一、产品概述
凉山干式变压器是一种高效、可靠的变压器，主要用于将电网的高压转换为较低的电压，以满足各种用电设备和设施的需求。

该产品具有体积小、重量轻、运行稳定、维护方便等特点，可广泛应用于商业、工业和住宅等领域。

二、工作原理
凉山干式变压器采用电磁感应原理，通过一次绕组和二次绕组的匝数比来达到电压转换的目的。

当一次绕组接通电源时，会在其中产生磁场，进而在二次绕组中产生感应电动势，从而实现电压的升降。

三、使用注意事项
1. 安装前应检查变压器是否完好无损，如有损坏应及时联系厂家或专业人员进行处理。

2. 安装时应按照厂家提供的图纸和要求进行，确保变压器安装牢固，以免发生意外。

3. 使用时应确保输入电压和输出电压符合产品要求，以免损坏变压器或影响其性能。

4. 变压器应安装在干燥、通风良好的地方，以免受潮或过热。

5. 不要随意拆卸或改装变压器，以免发生触电或损坏设备。

四、维护与保养
1. 定期检查变压器的外观，如发现有损坏或异常应及时处理。

2. 定期清理变压器周围的灰尘和杂物，保持其良好的散热性能。

3. 定期检查变压器的连接线路，确保其接触良好，无松动或脱落现象。

4. 如发现变压器性能异常或损坏，应及时联系厂家或专业人员进行检修或更换。

五、包装与运输
1. 本产品的包装符合国家相关标准，采用纸箱包装，内附说明书及合格证等资料。

2. 运输过程中应防止产品受到剧烈振动或碰撞，以免损坏产品。

干式变压器使用说明书新华都特种电气股份有限公司2010 年07 月售后服务热线：0本说明书的内容包括安装使用说明及维护。

变压器运行前注意事项：本产品必须安装在室内，不得在带电时进入变压器安全距离内，以免发生危险！1、在运输、安装及使用过程中，不得使变压器受到滴水、雨、雪的浸湿。

如有问题请及时按照本说明书处理或联系我们；2、投运前应检查所有紧固件、连接件是否松动，若有松动现象，应紧固；在紧固过程中，为防止变压器引线及线鼻子受损或折断，应避免引线及线鼻子转动；需要调整高压分接时，调整后检测三相直流电阻应与出厂值一致，以确保分接端子接触良好；3、投运前应检查变压器主体接地是否满足要求和有效接地；4、投运前应检查温控仪三相温度显示是否正常、整定值是否符合要求、各信号接点是否引入中控室、变压器冷却风机是否每台运转正常，且其转向是否与标识一致，若有异常应及时检修或更换；5、应定期对底吹风机及柜体滤网（如有）进行清理，对变压器本体（线圈、绝缘子、分接线端子等部位）进行除尘；定期检查各带电连接端子是否松动、连接线绝缘和线圈表面有无变色、放电、损伤、碳化的痕迹；6、停机后再次投运前，应检测变压器绝缘电阻（尤其受潮时）和外观是否有异常，若有则应进行相应处理；7、应保持变压器室内良好通风（其进出风口温度差小于10℃）；如有柜体，应保持其内的良好通风（其进出风口温度差小于15℃）。

高压危险！只允许具备资格的专业人员操作本设备。

在安装调试和使用设备之前，请务必完整地阅读使用说明书。

新华都特种电气股份有限公司干式变压器使用说明书共11 页第 1 页1.使用范围:本公司生产三大系列干式变压器：干式电力变压器及配电变压器系列、干式整流变压器系列及干式变频调速用变压器系列，均为非包封结构，电压等级为35kV及以下，广泛使用在高层建筑、机场、车站、码头、地铁、电厂、冶金、石化、商业区、住宅小区的变配电装置、整流装置、变频调速装置以及各种控制装置中。

目录1. 适用范围 22. 使用条件 23. 产品装卸 24. 产品运输 35. 检查验收 36. 仓储保管 37. 产品安装 38. 运行前的检查 49. 运行前的试验 410. 变压器投入运行 511. 变压器的维护 612. 安全注意事项 61.适用范围本说明书适用于我厂生产的额定容量20000kVA及以下，电压等级35kV 及以下的无载和有载调压环氧树脂浇注薄绝缘干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。

2.使用条件2.1环境温度不高于40°C，海拔不超过1000m，若环境温度高于40°C或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。

2.2保护等级有IP00、IP20、IP23等型式。

2.3冷却方式有空气自冷(AN)和强迫风冷(AF)两种。

对自然空冷(AN)和强迫风冷(AF)的变压器，均需保证变压器具有良好的通风能力。

当变压器安装在地下室或其它通风能力较差的环境时，须增设散热通风装置，通风量按每1kW损耗(Po+Pk)需(2~4)m3/min风量选取。

3.产品装卸3.1装卸设备可采用起重机,汽车吊或叉车等起吊设备。

3.2装卸时应严格按照国家有关装卸规程。

3.3主体包装箱四角下方(滑木倒角处附近)喷有“由此起吊”标志符号。

起吊时，应在包装箱的四下角垫木处挂钢丝绳，如图一；如没有包装箱或变压器从包装箱吊出时，应同时使用器身上的所有吊板起吊，起吊钢丝绳之间的夹角不得大于60°，如图二。

3.4主体包装箱箱面喷有重心标志符号，如重心明显偏离中心位置，起吊时，应调整钢丝绳的长短使吊钩正对箱体重心。

3.5产品装卸过程中，应小心轻放。

4.产品运输4.1产品可用火车、轮船、汽车和飞机等交通工具进行运输，装运产品的火车车箱、轮船船舱和汽车车箱需保持清洁，无污染物。

4.2产品装车情况必须符合运输规程中的要求，并将产品安放牢固，在运输过程中不允许有摇晃碰撞和移动的现象。

遂宁干式变压器说明书一、产品概述遂宁干式变压器是一种新型的干式绝缘变压器，采用无油、无液体绝缘材料，具有防火、防爆、防污染等特点。

本产品广泛应用于城市配电、工矿企业、商业中心等场所，为电力系统提供稳定可靠的电能转换。

二、产品特点1. 防火性能优越：遂宁干式变压器采用无油绝缘材料，避免了油污染和火灾隐患，具有较高的防火性能，能够在恶劣的环境下安全运行。

2. 防爆性能强：干式变压器的绝缘材料具有优异的防爆特性，能够在电力系统过载或短路时有效避免爆炸事故的发生。

3. 节能环保：与油浸式变压器相比，遂宁干式变压器无需添加冷却油，减少了能源消耗和环境污染，符合现代节能环保的要求。

4. 可靠性高：产品采用优质材料和先进工艺制造而成，具有优异的绝缘性能和稳定的电能转换功能，能够长期稳定运行，降低维护成本。

5. 体积小巧：遂宁干式变压器采用紧凑型设计，体积相对较小，便于安装和布置，节省空间。

三、产品结构遂宁干式变压器由高压绕组、低压绕组、绝缘材料、散热器、外壳等组成。

1. 高压绕组：采用优质绝缘材料，能够承受高压电能的传输，并确保电能转换的稳定性。

2. 低压绕组：同样采用优质绝缘材料，能够将高压电能转换为低压电能，并输送给用户。

3. 绝缘材料：遂宁干式变压器采用高绝缘强度、低损耗的绝缘材料，确保变压器的绝缘性能和耐久性。

4. 散热器：变压器内部安装散热器，能够有效散发热量，保持变压器的正常运行温度。

5. 外壳：采用耐火、防爆材料制成，能够有效保护变压器内部元件，防止外界灰尘和湿气进入。

四、产品使用注意事项1. 安装前应检查变压器外壳是否完好，绝缘材料是否损坏，确保安全使用。

2. 变压器应安装在通风良好、干燥无尘的场所，远离易燃易爆物品。

3. 变压器运行过程中，应定期清理散热器，保持其良好的散热性能。

4. 变压器高压侧和低压侧应有专门的保护装置，以防止过电压和过流等情况对变压器造成损坏。

5. 使用过程中如发现异常情况或故障，应及时停止使用并进行维修，切勿私自拆卸或修理。

干式变压器安装使用说明书南京大全变压器有限公司目录1、适用范围 (2)2、主要技术参数及标准 (2)3、使用条件 (2)4、冷却系统 (3)5、产品装卸 (3)6、产品运输 (4)7、检查验收 (4)8、仓储保管 (5)9、产品安装 (5)10、运行前的检查 (8)11、运行前的试验 (8)12、变压器投入运行 (10)13、变压器及附件维护 (13)14、变压器修理 (14)15、环保方面的建议 (14)16、其他安全注意事项 (14)1、适用范围本说明书适用于我公司生产的额定容量25000kVA及以下、电压等级35kV 及以下的无励磁调压和有载调压环氧树脂及非包封干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。

2、主要技术参数及标准2.1容量：三相：30-25000kVA2.2电压等级：35kV及以下所有电压等级2.3调压范围：±5%、±2×2.5%或按用户要求2.4调压方式：无励磁调压或有载调压2.5联结组别：Dyn11、Yyn0、Yd11或ZNyn11等多种联结组别2.6频率：50Hz或60Hz2.7冷却方式：AN或AF2.8防护等级：IPXX(前一个X≤4，后一个X≤3)2.9绝缘耐热等级：F级及H级(非包封式只H级)2.10阻抗电压：标准值或按用户要求2.11绝缘水平：10kV级：工频耐压35kV，冲击电压75kV；20kV级：工频耐压55kV，冲击电压125kV；35kV级：工频耐压70kV，冲击电压170kV；用户有要求时，可按用户要求特别设计2.12执行标准：GB1094.11-2007、GB/T10228-20083、使用条件3.1正常使用条件：3.1.1环境温度最高气温+40℃，最高日平均气温+30℃，最高年平均气温+20℃。

3.1.2海拔不超过1000m。

3.1.3电源的电压波形近似正弦波，三相电源电压近似对称。

3.2特殊使用条件3.2.1由用户在询价单中详细提出（如：高海拔，环境温度超过40℃等）4、冷却系统4.1本产品一般采用空气自然冷却（AN），此时可连续输出100%额定负荷。

佛山市斯隆电气有限公司
SC(B)10—30～2500/10系列树脂绝缘干式电力变压器
0SL·810·005
安 装 使 用 说 明 书
共5页
第2页
3、装卸
3.1 产品装卸时应严格按照国家有关装卸规程操作，起吊时，应采用起重机械、汽车吊或叉车等起吊设备，切勿用人工撬移，以防损坏产品。
3.2 变压器包装箱四角下方喷有“由此起吊”标志符号，起吊时，应在包装箱的四下角垫木处挂钢丝绳，如没有包装箱的，则使用变压器器身上的吊板起吊。起吊钢丝绳之间的夹角不得大于60° 。
7.3 变压器主体安装
7。3。1 产品在户内安装时,一般应离开墙壁和其它障碍物300mm。
7.3.2 一般情况下，卸下变压器的小车轮即可直接放在使用场地安装，检查完毕后即可投入运行。若有防震和其它特殊要求的情况,则安装地基应埋置所需预埋件,通过预埋件把变压器固定.
7.4 温控、温显器安装
7。4.1 对于无外壳的产品，温控器或温显器一般安装在变压器夹件上，也可装在与变压器有一定距离的墙壁上。
8。4 检查风机、温控、温显设备能否正常运行。
8.5 检查变压器、箱体和铁芯是否可靠接地。
9、运行前的试验
变压器在运行前应依次进行以下试验：
9.1 绕组直流电阻测验,并应与产品出厂试验数值相符。
9.2线圈绝缘电阻测试，一般情况下，用2500V兆欧表测试，高压—低压及地 ≥300MΩ，低压-地、高压 ≥100MΩ。但如果是在比较潮湿的环境下，用1000V兆欧表测量，其绝缘电阻不少于20MΩ,但若变压器出现凝露现象或异常潮湿状况，则不论其绝缘电阻如何,在进行耐压测试或投运前，均须进行干燥处理。
5.4 开箱检查完毕后，如不立即投入运行，则必须重新包装并把它运放在室内安全、干燥的地方，以防损坏和被盗。

池州干式变压器说明书一、产品概述池州干式变压器是一种用于改变交流电压的电力设备，采用高导磁优质晶粒取向冷扎硅钢片、45°全斜步进接缝、绝缘带绑扎、特殊树脂涂覆等先进技术和工艺，具有体积小、重量轻、造型美观、安装维护方便等优点。
