大豆油精炼车间工艺设计说明书

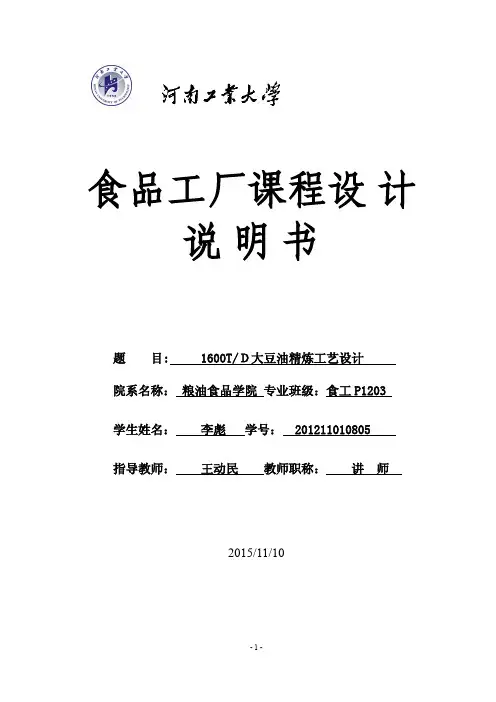

食品工厂课程设计说明书题目: 1600T/Ｄ大豆油精炼工艺设计院系名称：粮油食品学院专业班级：食工P1203学生姓名：李彪学号： 201211010805指导教师：王动民教师职称：讲师2015年11 月 6 日2工艺流程1.1 碱炼工艺流程(脱胶脱酸)软水磷酸 ↓定量泵冷却水 碱液罐 软水↑ ↓定量泵 泵↓→冷却水 皂脚软水 软水 干燥油 蒸气 真空 真空↑→↓ ↓油水分离箱-→污油灌冷凝水1.2 脱色工艺流程白土 旋液分离器→真空废白土1.3 脱臭工艺流程脂肪酸储罐↑脂肪酸循环罐↑真空 汽提水蒸气 真空 真空脂肪酸捕集器 ↑→↑↑↑柠檬酸高压蒸汽搅拌/气体水蒸气1.4 工艺说明1.4.1 脱胶和脱酸工段由于大豆精炼油质量稳定、经济效益和大处理量等问题，所以一般采用长混碱炼工艺。

该工艺通过将一定量的磷酸加入到毛油中进行充分的混合，在磷酸的作用下，能够将油中的非水化磷脂转化为能溶于水的磷脂从而将其除去。

然后按条件的不同计算相应的碱液添加量，以便能更好的除去毛油中的游离脂肪酸。

该工艺阶段要求有两台两台自清式离心机，一台用来分离皂脚，另一台用来洗涤，这样不仅酸价炼耗比低、精炼率高，而且脱胶更彻底，产品质量更稳定。

1.4.2 脱色工段向油脂中加入白土做吸附剂，在不断接触的情况下，通过色素和吸附剂吸附平衡而达到毛油脱色的目的。

经过加热后的毛油在脱色塔内，在真空条件下，与计算确定吸附剂的量进行充分混合，在不断地完成吸附平衡后，在通过泵将毛油泵入压滤机内通过多次循环过滤，将吸附剂与毛油分离。

此过程在负压下进行，操作压力一般为2.5～4.0kPa，一定要避免空气中的氧气接触到热油。

该工艺脱色效率高，操作简单方便，油品的质量好（酸值回升少，过氧化值低）。

1.4.3 脱臭工段脱臭工段采用薄膜式填料塔与热脱色用的传统的塔盘式组合的新型软塔脱臭系统，与传统的塔盘式脱臭塔比较,该系统在真空下压力损失很小,从而可以在较低的温度下(250℃),使用较少的蒸汽(原有量的三分之一),较短的时间(从原有的2.5～3h减少为不到1h)，将游离脂肪酸和臭味有效地去除，同时能够有效地抑制维生素E的损失及反式脂肪酸的生成(残存量0.6%～1%)。

大豆油精炼加工工艺原料：浸出毛油，产品：一级油。

1. 完整工艺流程方框图：2.工艺原理与参数2.1脱胶、中和工段：2.1.1工艺流程图：油脚 碱液 磷酸（或水） 毛油 过滤 混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应 加热离心分离 混合 水洗滞留 离心分离 真空干燥碱炼油 皂脚水洗废水 水、磷酸 油脚 碱液 磷酸（或水） 毛油 过滤混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应加热 离心分离 混合 水洗滞留 离心分离 真空干燥 碱炼油 皂脚 水洗废水 水、磷酸 真空白土 加热 脱色反应 脱色过滤 精滤 脱色油 废白土 真空 油-油节能换热终温加热 脱臭 脂肪酸捕集冷却 精滤 一级油2.1.2工艺设备及原理大豆毛油经过滤、除杂后由泵送入生产线，经加热器加热至一定温度后进入混合器。

在混和器中，毛油与一定比例的磷酸溶液（或水）充分混合，随后进入延时罐进一步调质，油中的非水化磷脂转化为水化磷脂，然后进入脱胶离心机中进行分离，分离出油脚进入暂存罐中暂存。

酸化后的油（或脱胶油）进入混和器，与一定比例的碱液混合，使游离脂肪酸与碱发生中和反应生成钠皂，再进入延时反应罐充分反应，随后经泵送至加热器加热至一定温度，然后进入脱皂离心机中进行油皂分离，分离出皂脚进入皂脚罐中暂存。

脱皂后的油进入混和器中与一定比例的热水混合，同时添加少量的磷酸溶液（或柠檬酸水溶液），用于鳌和金属离子，利于去除残皂等杂质。

随后进入延时反应罐充分反应，再进入水洗离心机进行水洗分离，以去除残留皂脚等杂质。

水洗后的油最后进入真空干燥器中去除水分及其它挥发性物质，由泵输送至脱色工段。

2.1.3工艺参数●酸法脱胶工艺：100%磷酸(浓度75~85%)加入油量0.05~0.2 %100%柠檬酸(浓度~50%)加入油量0.05~0.2 %酸脱胶不仅对除去非水化磷脂，降低金属离子含量有利，而且对碱炼水洗除去油脂中含皂含量也有很大的益处。

大豆油精炼工艺流程：大豆毛油→水化脱胶→碱炼脱酸→脱色→脱臭→成品大豆油大豆毛油经过脱胶、脱酸、脱色、脱臭到成品大豆油。

经精炼后的大豆油烟点很高，适宜于用作高温煎炸油。

大豆油制取时的操作要点大豆仁的压榨法取油，有利于保持大豆油的固有风味和芳香。

而压榨法又可分为普通大豆油制取工艺和浓香大豆油制取工艺。

压榨后的大豆饼，还可以进一步以溶剂浸出法，取出剩余的大部分油脂。

（一）大豆仁的预榨浸出法取油工艺的操作要点：经双对辊破碎机破碎，每粒大豆仁成为粒仁料68瓣，粉末度小于8%（20目/平方英寸筛检）。

碎粒轧成胚厚0.5毫米左右，生胚经蒸炒锅处理后成为熟胚，进入榨油机时的水分为1%2%，温度为130度上下。

如果压榨时饼不承力，并榨不成硬饼，可在熟胚中掺入少量大豆壳，以促进成饼。

压榨后的大豆饼，可以进一步进行溶剂浸出，每100千克干饼可浸出56千克的大豆油。

（二）浓香大豆油的制取工艺的操作要点：用一次压榨法生产浓香大豆油，要求用优质的新收获大豆果剥仁，除去杂质要干净彻底，浓香大豆油通常不进行精炼加工，而是经除去固体杂质后直接作为食用油。

如果获得的浓香大豆油品质差，则应进行精炼，但此时成品油的香味将大为降低。

大豆油的精炼工艺对于优质大豆仁取得的压榨大豆油，应尽量减少精炼的加工工序，以保留大豆油的天然风味。

而大豆饼经溶剂浸出所得的大豆毛油，则应进行全面精炼。

将浸出大豆毛油精炼成普通大豆油的工艺，与普通大豆油的工艺相同。

浓香大豆油加工如上所述，只需将压滤毛油沉降和冷过滤即可。

大豆油是制备食用油脂精深加工产品的良好原料。

经精炼后的大豆油烟点很高（为229.4℃），适宜于用作高温煎炸油。

毛油精炼工艺流程：过滤毛油–一次降温–加助滤剂–二次降温–沉淀48h–过滤–成品油–滤饼。

在毛油精炼工艺流程中，毛油一次降温时，由于从机榨车间送来的过滤毛油温度一般在60℃～70℃，为了节约能源，先用自来水于低速搅拌下（30rpm）散热冷却，温度降至接近室温为止。

大豆油是一种常见的食用油，其生产工艺流程可以分为以下几个步骤：原料准备、磨碎、浸提、沉淀、蒸煮、榨油、脱水、脱臭、精炼、灌装和
包装。

1.原料准备：选用优质大豆作为原料，清洗去杂质，并进行除石、除
尘和除铁处理。

2.磨碎：将清洗好的大豆进行破碎，使其变成适合浸提的颗粒状。

3.浸提：将破碎好的大豆经过浸提器浸泡在有机溶剂中，溶剂可以选
择正己烷、环己烷等。

通过浸泡，将大豆中的脂肪酸溶解在有机溶剂中，
形成浸提液。

4.沉淀：将浸提液经过沉淀器进行静置，使得溶解在有机溶剂中的脂
肪酸沉淀下来，形成脱脂大豆油。

5.蒸煮：将沉淀下来的脱脂大豆油进行蒸煮，去除残留的溶剂和水分，并破坏部分酶活性。

6.榨油：将蒸煮好的脱脂大豆油放入榨油机中进行榨取，将油脂从大
豆中提取出来，形成原始大豆油。

7.脱水：将榨出的原始大豆油进行脱水处理，去除其中的水分。

8.脱臭：将脱水后的大豆油进行脱臭处理，通过高温蒸汽或者真空蒸馏，去除其中的异味。

9.精炼：对脱臭后的大豆油进行精炼处理，包括脱色、脱水、脱腥、
脱致癌物等环节，使其保持较高的营养价值和良好的口感。

10.灌装和包装：将精炼好的大豆油进行灌装和包装，分为各种规格
的食用油产品，方便消费者购买和使用。

以上是大豆油的年产10万吨工艺流程设计，通过以上流程可以生产出质量稳定、食用安全的大豆油产品。

同时，在整个生产过程中，要严格控制各个环节的质量和卫生标准，确保产品符合食品安全的要求。

《食品工厂设计与环境保护》课程设计题目：年产10 万吨大豆油工艺流程设计学院：专业：食品科学与工程学生：指导教师：课程设计（论文）时间：2011年 6 月 7～ 6 月 14日共 2 周摘要该设计介绍了年产量10 万吨大豆油的生产流程设计，包含工艺流程及操作重点，物料计算，热量计算，主要设施选型等。

重点词：大豆油，工艺流程，设施选型目录摘要 (Ⅰ)目录 (Ⅱ)第一章引言 (1)大豆油脂的主要成分 ...........................................大豆油脂的物化特征 ...........................................工艺设计原则 .................................................第二章工艺流程及操作重点 (4)工艺流程 (4)操作重点 (4)第三章有关计算 (9)物料计算 (9)热量计算 (10)第四章协助设施的选型 (12)结束语 (15)参照文件 (16)致 (17)第一章前言大豆油中含有大批的人体必要脂肪酸亚油酸，在人体起侧重要的生理作用。

少儿缺乏亚油酸皮肤会变得干燥，鳞屑增厚，老年人缺乏亚油酸会得白障。

大豆油在人体的消化率高达97.5%，且有阻挡胆固醇在血管堆积、防备动脉粥样硬化的作用。

所以大豆油是一种优良的植物油。

1.1 大豆油脂的主要成分1.1.1 大豆油脂的脂肪酸构成大豆油脂的主要成分是由脂肪酸与甘油所形成的酯类。

构成大豆油脂的脂肪酸种类好多，达 10 种以上。

大豆油脂中的不饱和脂肪酸的含量很高，达 80% 以上，而饱和脂肪酸的含量则较低。

这类特定的脂肪酸构成，决定了大豆油脂在常温下是液态的，属于半干性油脂（在植物油中，在常温下搁置会干固的称为干性油，不会干固的称为不干性油，拥有中间性质的称为半干性油）。

1.1.2 大豆磷脂除脂肪酸甘油酯外，大豆油中还含有约 1.1%～ 3.2%的磷脂。

大豆油精炼设备详细工艺流程
一、原料处理
1.清洗：将大豆原料放入清洗机中进行清洗，去除表面的杂质和污垢。

2.脱水：将清洗过的大豆进入脱水机中进行脱水，去除大豆表面的水分。

3.磨皮：将脱水后的大豆进入磨皮机中进行磨皮，去除大豆表皮。

二、脱蜡
1.脱蜡槽加热：将磨皮后的大豆放入脱蜡槽，加热至80℃左右。

2.脱蜡：脱蜡槽中的大豆通过搅拌器进行搅拌，使蜡质与油分离。

3.分离：利用离心分离机将脱蜡后的大豆和蜡质分离。

三、脱酸
1.酸碱处理：将脱酸槽中的大豆油用碱溶液中和，使酸性物质中和为
中性。

2.脱酸：将中和后的大豆油进入脱酸槽，通过泡蚀、煮沸、抽剂等方
式去除大豆油中的酸性物质。

3.脱酸剂回收：将抽剂中的酸性物质进行分离和回收利用，减少浪费。

四、脱臭
1.脱臭塔加热：将脱酸后的大豆油加热至240℃左右。

2.蒸汽进料：将加热后的大豆油通过蒸汽进料管进入脱臭塔。

3.去除杂质：在脱臭塔中，运用物理蒸馏的原理去除大豆油中的杂质
和异味。

4.冷凝回收：蒸馏的杂质和异味通过冷凝器进行冷凝，回收回油槽。

五、成油
1.过滤：将回收的大豆油通过滤油机进行过滤，去除残留的杂质和固
体颗粒。

2.包装：将过滤后的大豆油进行包装，可以根据需要选择不同规格的
包装容器。

以上就是大豆油精炼设备的主要工艺流程，通过这些步骤可以将原料
中的杂质和有害物质去除，提高大豆油的质量。

当然，在实际生产过程中，还需要根据具体情况进行调整和优化。

大豆油精炼加工工艺原料：浸出毛油，产品：一级油。

1. 完整工艺流程方框图：2.工艺原理与参数2.1脱胶、中和工段：2.1.1工艺流程图：油脚 碱液 磷酸（或水） 毛油 过滤 混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应 加热离心分离 混合 水洗滞留 离心分离 真空干燥碱炼油 皂脚水洗废水 水、磷酸 油脚 碱液 磷酸（或水） 毛油 过滤混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应加热 离心分离 混合 水洗滞留 离心分离 真空干燥 碱炼油 皂脚 水洗废水 水、磷酸 真空白土 加热 脱色反应 脱色过滤 精滤 脱色油 废白土 真空 油-油节能换热终温加热 脱臭 脂肪酸捕集冷却 精滤 一级油2.1.2工艺设备及原理大豆毛油经过滤、除杂后由泵送入生产线，经加热器加热至一定温度后进入混合器。

在混和器中，毛油与一定比例的磷酸溶液（或水）充分混合，随后进入延时罐进一步调质，油中的非水化磷脂转化为水化磷脂，然后进入脱胶离心机中进行分离，分离出油脚进入暂存罐中暂存。

酸化后的油（或脱胶油）进入混和器，与一定比例的碱液混合，使游离脂肪酸与碱发生中和反应生成钠皂，再进入延时反应罐充分反应，随后经泵送至加热器加热至一定温度，然后进入脱皂离心机中进行油皂分离，分离出皂脚进入皂脚罐中暂存。

脱皂后的油进入混和器中与一定比例的热水混合，同时添加少量的磷酸溶液（或柠檬酸水溶液），用于鳌和金属离子，利于去除残皂等杂质。

随后进入延时反应罐充分反应，再进入水洗离心机进行水洗分离，以去除残留皂脚等杂质。

水洗后的油最后进入真空干燥器中去除水分及其它挥发性物质，由泵输送至脱色工段。

2.1.3工艺参数●酸法脱胶工艺：100%磷酸(浓度75~85%)加入油量0.05~0.2 %100%柠檬酸(浓度~50%)加入油量0.05~0.2 %酸脱胶不仅对除去非水化磷脂，降低金属离子含量有利，而且对碱炼水洗除去油脂中含皂含量也有很大的益处。

大豆油精炼设备详细工艺流程1.去酸：大豆油中的酸性物质会影响其品质和稳定性，因此需要使用去酸设备将酸性物质去除。

去酸设备通常包括酸水洗涤机和酸烃分离器。

首先，将酸性物质溶解在酸水中，然后使用酸烃分离器将酸性物质与油分离出来。

2.去脱色：大豆油中的色素和杂质会影响其外观和品质，因此需要使用去脱色设备将其去除。

去脱色设备通常包括脱色罐和滤油机。

首先，将活性白土或活性炭加入脱色罐中，然后将大豆油通过脱色罐，使其与活性白土或活性炭接触，以吸附其中的色素和杂质。

最后，通过滤油机对去除后的油进行过滤，以去除脱色剂残留和微小的杂质。

3.去异味：大豆油中的异味会影响其口感和品质，因此需要使用去异味设备将其去除。

去异味设备通常包括蒸发器和吸附塔。

首先，将大豆油加热至蒸发器中，使其蒸发并与蒸发器底层的异味物质分离。

然后，将蒸发后的气体通过吸附塔，使异味物质被吸附，并达到去异味的效果。

4.去酸价：大豆油中的酸酐会影响其稳定性和储存期限，因此需要使用去酸价设备将其去除。

去酸价设备通常包括脱酸塔和混合器。

首先，将大豆油加热至适当的温度，然后将其与一定量的碱液加入脱酸塔中，进行中和反应。

中和后的油和碱液混合物经过沉淀分离，得到去除了酸酐的油。

5.去溶剂残留：在大豆油的提取过程中，可能使用有机溶剂进行油的萃取，因此需要使用去溶剂残留设备将其中的溶剂残留去除。

常用的去溶剂残留设备是蒸发器和净化塔。

将大豆油加热至蒸发器中，进行蒸发，使其中的有机溶剂蒸发出来。

然后，将蒸发后的气体通过净化塔，使溶剂被吸附，从而去除溶剂残留。

6.喷香：为了使大豆油具有更好的香气和口感，可以在最后的工艺步骤中进行喷香。

喷香通常是将香料油或天然香料添加到大豆油中，使其与香料接触，从而使油获得良好的香气。

以上是大豆油精炼设备的详细工艺流程。

通过这些工艺步骤，可以去除大豆油中的杂质和不良成分，使其更加纯净、健康、稳定。

2012届毕业生毕业设计说明书题目: 1000T/D大豆油预处理车间的工艺设计院系名称：粮油食品学院专业班级：食工F0808 班学生姓名：白苹苹学号： ************ 指导教师：韩丽华教师职称：副教授2012 年4 月30 日毕业设计（论文）摘要本工艺为1000T/D的大豆预处理工艺,其中采用了大豆的热脱皮工艺。

这个工艺不仅可以使大豆的脱皮效果好，而且还使大豆饼粕的质量提高了。

在此预处理工艺之中我选用了高效振动筛、重力分级去石机、磁选器、调质塔、快速干燥器、破碎机、皮仁分离器、轧胚机等先进的设备。

调质塔不仅能够使大豆的温度提高，让大豆达到适宜于轧胚的温度即70℃左右的温度，而且还使大豆的含水量降低了，控制含水量在10%左右。

快速干燥器可以在很短的时间内使大豆的表面温度上升到90℃左右。

这是因为只有豆皮的温度达到90℃，而豆仁的温度基本不改变，这样就可以使蛋白质的变性降低，从而有利于提高饼粕的质量。

此外提高豆皮温度还有利于大豆破碎后豆皮和豆仁的分离，并且能耗低、处理量大。

皮仁分离器是依据豆皮和豆仁悬浮速度的不同，依靠风力的作用将皮仁分开，这样就可得含高蛋白的饼粕。

液压轧胚机是运用油缸中的液体压力来替代弹簧压力进行紧辊。

这样不但使紧辊的压力大大提高了，让轧出的料胚薄而结实，并且粉末度小，这样提高了胚片的质量，而且增加了生产能力。

关键词：预处理破碎脱皮轧胚毕业设计（论文）Title A Research on Designing 1000t/d Pre- process Factory for SoybeanAbstractThis technology is considered as the 1000 T/D soybean pretreatment technology, during the process, the soybean heat peeling process is used. This technology can make soybean effect very well, and improve the quality of soybean meal greatly. In the technology of soybean pretreatment, I chose some advanced equipments such as the efficient vibrating screen, the machine of gravity classification to stone, magnetic separation device, conditioning tower, rapid dryer, crusher, Pi-separator and rolling embryos machine, etc. Conditioning tower can make soybean temperature rise to be suitable for rolling, which is about 70 ℃, as well as make soybean moisture content reduce, which controls the water content at about 10%. Rapid dryer make the temperature of the soybean's surface rise to about 90 ℃ in a very short time. That's because only if the temperature of soybean hull gets to 90 ℃, and the temperature of the bean stays unchanged, can the protein denaturation lower, and the quality of the meal bread is improved. Besides, improving the temperature of soybean hull can easily separate the hull and beans with a low energy consumption and large productivity after breaking beans. Pi-separator is based on the difference of suspension floating speed between bean hull and beans, using the power of wind to get high protein in bread meal. The hydraulic rolling machine is an embryo oil cylinder of the liquid pressure to replace spring pressure for the tight roller. It not only can improve the tight roller pressure greatly to make the material of rolling embryo thin and solid, powder for small, but also improve the quality of the embryo, and increase the ability of production.Keywords ：pretreatment clean up crush Dehull毕业设计（论文）目次概述 (1)1 设计说明书 (2)1.1 设计课题： (2)1.2 生产规模和产品质量： (2)1.3 车间布置说明： (2)1.4 工艺流程 (2)2 设计计算书 (6)2.1 原料： (6)2.2物料衡算 (6)2.3 热量衡算 (7)2.3.2 调质塔 (9)2.4 设备的选型及计算 (15)致谢 (27)参考文献 (28)毕业设计（论文）概述在进入21世纪以来,人们对油脂的需求越来越多,并且要求水平也提高了,在这样的情况下,油脂加工的生产规模也随着变大。
