无功补偿的作用和原理

无功补偿的作用及原理电网中的许多用电设备是根据电磁感应原理工作的。

它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。

电力系统中，不但有功功率平衡，无功功率也要平衡。

有功功率、无功功率、视在功率之间的关系如图1所示式中S——视在功率，kVAP——有功功率，kWQ——无功功率，kvarφ角为功率因数角，它的余弦(cosφ)是有功功率与视在功率之比即cosφ,P/S称作功率因数。

由功率三角形可以看出，在一定的有功功率下，用电企业功率因数cosφ越小，则所需的无功功率越大。

如果无功功率不是由电容器提供，则必须由输电系统供给，为满足用电的要求，供电线路和变压器的容量需增大。

这样，不仅增加供电投资、降低设备利用率，也将增加线路损耗。

为此，国家供用电规则规定:无功电力应就地平衡，用户应在提高用电自然功率因数的基础上，设计和装置无功补偿设备，并做到随其负荷和电压变动及时投入或切除，防止无功倒送。

还规定用户的功率因数应达到相应的标准，否则供电部门可以拒绝供电。

因此，无论对供电部门还是用电部门，对无功功率进行自动补偿以提高功率因数，防止无功倒送，从而节约电能，提高运行质量都具有非常重要的意义。

无功补偿的基本原理是:把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

当前，国内外广泛采用并联电容器作为无功补偿装置。

这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。

采用并联电容器进行无功补偿的主要作用:1、提高功率因数如图2所示图中P——有功功率S1——补偿前的视在功率S2——补偿后的视在功率Q1——补偿前的无功功率Q2——补偿后的无功功率φ1——补偿前的功率因数角φ2——补偿后的功率因数角由图示可以看出，在有功功率P一定的前提下，无功功率补偿以后(补偿量Qc,Q1-Q2)，功率因数角由φ1减小到φ2，则cosφ2,cosφ1提高了功率因数。

无功补偿装置的作用及工作原理无功补偿装置是用于改善电力系统无功功率的设备，其作用是提高电力系统的功率因数，降低无功功率的流动以减少电力系统的无用能量损耗、提高系统的供电质量以及稳定运行。

无功补偿装置通常是由无功补偿电容器或者无功补偿电抗器构成，根据电力系统需要的补偿类型安装相应的补偿装置。

无功补偿装置的工作原理主要基于电流和电压之间的相位差。

功率因数是电流和电压之间相位差的函数，当电流和电压的相位差为零时，功率因数为1，这时电力系统处于纯阻性负载状态，所有的电能都被有效地转换为有用功。

然而，在现实情况下，电力系统中通常存在着诸如感性负载和容性负载等非纯阻性负载，导致电流和电压之间存在一定的相位差，功率因数小于1、当电流的相位落后于电压相位时，这被称为感性载荷，而当电流的相位超前于电压相位时，这被称为容性负载。

1.无功补偿电容器补偿：电容器具有存储能量的特性，当电容器与电力系统并联时，它可以吸收电流中的无功功率。

当系统的功率因数较低时，通过将无功补偿电容器与系统并联，可以吸收电流中的无功功率，并提高功率因数。

电容器通过补偿无功功率，降低系统中的无功损耗，提高电力系统的效率。

2.无功补偿电抗器补偿：电抗器和电容器相反，它消耗无功功率。

当系统的功率因数过高时，通过将无功补偿电抗器与系统并联，可以消耗电流中的无功功率，并提高功率因数。

电抗器通过消耗无功功率，减少系统中的无功损耗，提高电力系统的效率。

无功补偿装置通常使用自动补偿装置来监测系统的功率因数，并根据实际需求控制补偿装置的投入和退出。

当系统的功率因数较低时，自动补偿装置会投入补偿电容器来提高功率因数；当系统的功率因数较高时，自动补偿装置会退出补偿电容器，防止系统过补偿，从而实现自动无功补偿。

总而言之，无功补偿装置通过调整电流和电压之间的相位差来提高功率因数，降低系统的无功功率流动，减少无用能量损耗，并保证电力系统的稳定运行。

无功补偿装置的应用可以提高电力系统的供电质量，减少系统的能耗，对于提高电力系统的效率和可靠性具有重要作用。

无功补偿的作用及原理无功补偿是一种通过补偿电网中无功功率的不足或过剩，使其功率因数达到合理水平的技术手段。

它对于提高电网的稳定性、降低线路损耗、改善电压质量、减少电能浪费等方面起到了重要的作用。

以下将对无功补偿的作用及原理进行精辟的讲解。

无功功率是电能输送过程中所需产生的无用功率，它并不参与实际的能量转换，却负有维持电网稳定运行的重要责任。

在电能输送过程中，电流通过导线时会产生磁场，如同一辆旋转的飞轮，磁场带着电流做匀速旋转，进而造成无功功率。

显然，无功功率的存在造成了电网能量的浪费，同时也导致了电压下降、电网稳定性降低、线路损耗增加等问题。

无功补偿通过引入一定的无功电力，在电网中达到无功功率平衡，使得功率因数接近1，从而改善不平衡状态。

它主要分为容性无功补偿和感性无功补偿两种方式，其原理如下：1.容性无功补偿：容性无功补偿是通过连接并行电容器来补偿电感性负载产生的感性无功功率。

电容器的特性使其能够存储和释放电能，在电压的周期性变化过程中，通过释放存储的能量来抵消电网中的感性无功功率，从而实现功率因数的提高。

容性无功补偿主要应用于感性负载较大的场合，如电动机和变压器等，能够有效地降低电网的无功功率。

2.感性无功补偿：感性无功补偿是通过连接串联电抗器来补偿负载产生的容性无功功率。

电抗器具有阻碍电流变化的作用，当电压周期性变化时，电抗器会吸收部分电能用于克服负载的容性无功功率，从而实现功率因数的提高。

感性无功补偿主要应用于容性负载较大的场合，如电力电子装置和电动机等。

1.提高电网的稳定性：无功补偿能够抑制电网中的无功功率波动，保持电压稳定，提高电网的供电质量和可靠性。

尤其在大型电力系统中，通过无功补偿可以减小系统的稳定边界，提高系统的稳定裕度。

2.降低线路损耗：电网中存在一定的输电线路电阻和电感，由于电流通过线路时会产生电阻损耗和感性无功功率，导致线路的传输能力下降和电能损耗增加。

通过无功补偿可以减小线路中的无功功率，降低线路损耗。

四、无功补偿的意义及原理人们对有功功率的理解非常容易，而要深刻认识无功功率却并不轻而易举的.在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无公认的无功功率定义。

但是，对无功功率这一概念的重要性和无功补偿重要性的认识，却是一致的。

无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。

无功功率对供电系统和负荷的运行都是十分重要的。

电力系统网络元件的阻抗主要是电感性的。

因此，粗略地说，为了输送有功功率,就要求送电端和受电端有一相位差,这在相当宽的范围内可以实现。

而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现.不仅大多网络元件消耗无功功率，大多数负载也需要消耗无功功率。

网络元件和负载所需要的无功功率必须从网络中某个地方获得。

显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。

合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。

无功补偿的作用主要有以下几点：（1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗；（2）稳定受电端及电网的电压，提高供电质量。

在长距离输电线路合适的地点设置动态无功补偿装置,还可以改善输系统的稳定性,提高输电能力；(3）在电气化铁道等三相负载不平衡的场合，通过适当的无功补偿可以平衡三相的有功及无功负载。

（一)．无功补偿的物理意义无功功率只是描述了能量交换的幅度,而并不消耗功率。

图中的单相电路就是这方面的一个例子，其负载为一阻感负载。

电阻消耗有功功率，而电感则在一周期内的一部分时间把从电源吸收的能量储存起来，另一部分时间再把储存的能量向电源和负载释放，并不消耗能量.无功功率的大小表示了电源和负载电感之间交换能量的幅度。

电源向负载提供这种功率是阻感负载内在的需要，同时也对电源的输出带来一定的影响。

下图是带有阻感负载的三相电路，为了和上图对照，假设u、R、L的参数均和上图相同，且为对称三相电路。

无功补偿的作用和原理无功补偿是电力系统中的一个重要概念，用于解决电力系统中出现的无功功率不平衡问题。

本文将介绍无功补偿的作用和原理。

一、无功补偿的作用无功功率是指在交流电路中产生和消耗无功功率的能量，它不对机械负载做功，主要表现为电感和电容元件的无功功率。

而无功功率不仅会造成电力系统中的电能浪费，还会导致电压稳定性问题。

无功补偿的作用就是调整电力系统中的无功功率，以提高电能的利用效率和电压的稳定性。

具体而言，无功补偿可以实现以下几个方面的作用：1. 提高功率因数：功率因数是指有功功率与视在功率之比。

功率因数越接近1，说明电能的利用效率越高。

通过无功补偿，可以降低系统中的无功功率，从而提高功率因数。

2. 改善电压稳定性：电力系统中的负载变化会引起电压波动，尤其是大型电动机和变压器的启动和停止会产生较大的电压波动。

通过无功补偿，可以在负载变化时调整无功功率的产生和吸收，从而保持电压在合理范围内的稳定。

3. 减少线路损耗：无功功率不仅会增加变压器和输电线路的负荷，还会导致线路电压降低，从而增加线路上的电能损耗。

通过无功补偿，可以减少线路上的无功损耗，提高电能传输的效率。

二、无功补偿的原理无功补偿的原理主要涉及到无功功率的产生和吸收，可以通过电容器和电感器来实现。

电容器是一种能够存储电能的元件，可以在电路中产生无功功率。

当电容器与电源相连接时，由于电容器具有存储电能的特性，在电源电压较高的时候，电容器会吸收电能；而在电源电压较低的时候，电容器会释放电能。

通过调整电容器的容值和连接方式，可以实现对无功功率的产生和吸收。

电感器是一种能够存储磁能的元件，可以在电路中吸收无功功率。

当电感器与电源相连接时，由于电感器具有存储磁能的特性，在电源电压较低的时候，电感器会吸收电能；而在电源电压较高的时候，电感器会释放电能。

通过调整电感器的参数和连接方式，可以实现对无功功率的吸收。

无功补偿的原理可以通过自动或手动方式实现。

无功补偿的作用和原理无功补偿是电力系统中的一项重要技术，它对于改善电力质量、提高能效具有重要作用。

本文将介绍无功补偿的作用和原理。

一、无功补偿的作用1. 提高电力系统的功率因数无功补偿可以减少电力系统中的无功功率，提高功率因数。

功率因数是指有功功率与视在功率的比值，它反映了电力系统的有功功率和无功功率之间的协调程度。

功率因数接近1时，电力系统的能效较高，能够更好地满足用户对电力质量的要求。

2. 改善电力网络稳定性无功补偿可以消除电力系统中的无功电流，减小电力系统的无功损耗，提高电力系统的稳定性。

无功电流会导致电压的波动和失真，影响电力系统的正常运行。

通过补偿无功功率，可以降低电力线路的电压损失，改善电力网络的稳定性。

3. 提高电力系统的可靠性无功补偿可以提高电力系统的可靠性。

电力系统中的无功功率会导致电压降低和电压波动，可能引起电力设备的故障和损坏。

通过补偿无功功率，可以提高电力系统的电压稳定性，减少电力设备的故障率，提高电力系统的可靠性。

二、无功补偿的原理1. 电容补偿原理电容补偿主要通过连接并联的电容器来提供无功功率，对电力系统中的感性负载进行补偿。

电容器可以产生与感性负载相反的无功功率，从而使系统的功率因数得到提高。

电容补偿能够快速响应，适用于对瞬时无功补偿要求较高的场合。

2. 感应补偿原理感应补偿主要通过连接串联的感应电抗器来提供无功功率，对电力系统中的容性负载进行补偿。

感应电抗器可以产生与容性负载相反的无功功率，从而提高系统的功率因数。

感应补偿适用于对动态无功补偿要求较高的场合。

3. 谐波补偿原理谐波补偿主要针对电力系统中存在的谐波问题进行补偿。

谐波是电力系统中频率为基波频率整数倍的电压和电流成分，会导致电力系统中的电压波动和电流失真。

通过连接并联的谐波滤波器，可以减小谐波的影响，提高电力系统的质量。

总结起来，无功补偿的作用主要包括提高功率因数、改善电力网络稳定性和提高电力系统的可靠性。

无功补偿的原理及作用有哪些
无功补偿是电力系统中的一种调节措施，用于改善电力系统的功率因数和电压稳定性。

其原理和作用如下：
原理：
1. 无功功率是电力系统中的虚功，它由电感和电容元件引起。

电感元件会产生感性无功功率，而电容元件会产生容性无功功率。

2. 无功补偿通过在电力系统中引入合适的电抗器（感性或容性）或者调节电容器的接入或退出，来消除或补偿系统中的无功功率。

3. 无功补偿的目标是使系统的功率因数接近于1，减少无功功率的流动，提高电压的稳定性。

作用：
1. 改善功率因数：无功补偿可以将系统的功率因数从低于1的值提高到接近1的值。

功率因数越接近于1，表示系统中的有功功率占比越高，系统的效率也越高。

2. 减少线路损耗：无功补偿可以减少电力系统中的传输线路损耗。

无功功率的流动会导致传输线路上的电流增大，从而增加线路损耗。

通过无功补偿，可以减小无功功率流动，降低线路损耗。

3. 提高电压稳定性：无功补偿可以调节电压的大小，确保系统中的电压稳定在合适的范围内。

在电力系统中，无功功率的流动会引起电压的波动，通过无功补偿可以抑制电压的波动，提高电压的稳定性。

4. 提高输电容量：无功补偿可以提高输电线路的有效容量。

通过补偿无功功率，可以减小电流的大小，从而提高输电线路的容量，减少电力系统的拥塞现象。

总之，无功补偿在电力系统中起到了改善功率因数、减少线路损耗、提高电压稳定性和提高输电容量等作用。

无功补偿的作用和原理无功补偿是电力系统中的一项重要技术，它的作用是改善电力系统的功率因数和稳定电压，从而提高电力系统的效率和可靠性。

本文将详细介绍无功补偿的原理和作用。

一、无功补偿的原理无功补偿是通过引入无功功率的电容器或电感器来抵消电力系统中的无功负荷，从而达到改善功率因数的目的。

在电力系统中，有功负荷（如照明、电热等）只消耗有功功率，而无功负荷（如电动机、变压器等）不仅消耗有功功率，还消耗无功功率。

无功功率在输电过程中会引起电线损耗、电压变化等问题。

因此，通过引入无功补偿来减少无功功率的消耗，可以提高电力系统的效率。

在电力系统中，无功补偿主要可以采用电容器和电感器两种方式。

电容器补偿主要通过引入电容器来补偿感性负荷的无功功率，而电感器补偿则是通过引入电感器来补偿容性负荷的无功功率。

通过调节电容器和电感器的容值和接入位置，可以实现对电力系统无功功率的补偿和控制。

二、无功补偿的作用1. 改善功率因数：功率因数是衡量电气设备使用电能效率的一个重要指标。

功率因数越低，电力系统损耗越大，效率越低。

通过无功补偿可以减少电力系统的无功功率消耗，从而提高功率因数，减少系统损耗，提高电力系统的效率。

2. 稳定电压：电力系统中的无功功率会引起电压变化，影响电力系统的稳定性。

无功补偿可以通过减少无功功率的消耗，稳定电力系统的电压。

特别是在长距离高压输电线路中，无功补偿可以有效控制电压的变化，减少电压降低和波动。

3. 提高电力系统的可靠性：无功补偿能够减少电力系统的无功功率损耗，提高电网的可靠性。

在电力系统中，无功功率的消耗会导致许多问题，如电线损耗、电压波动等，通过无功补偿可以有效地解决这些问题，提高电力系统的可靠性和稳定性。

三、无功补偿的应用领域无功补偿技术在电力系统的各个领域都有广泛的应用，如发电厂、变电站、工业用电等。

1. 发电厂：发电厂通过无功补偿可以改善发电效率、提高电流质量和稳定电压。

特别是在风电和光伏发电中，由于能源的不稳定性，无功补偿技术的应用尤为重要。

电力系统中的无功补偿和电压稳定性分析无功补偿和电压稳定性分析在电力系统中起着至关重要的作用。

电力系统中的无功补偿是指通过调节无功功率来控制电网的电压，以确保系统的稳定运行。

而电压稳定性分析则是评估电力系统在面临各种干扰和负荷变化时，系统电压是否能够保持在合理的范围内。

本文将重点讨论电力系统中的无功补偿和电压稳定性分析的原理和应用。

一、无功补偿的原理和作用1.1 无功功率与无功补偿在电力系统中，无功功率是由电容器和电感器组成的无功负载所消耗的功率。

典型的无功负载包括电动机、电焊机、变压器和放电灯等。

正常运行的电力系统需要同时提供有功功率和无功功率，而无功功率没有明显的功率损耗效果，但会对电力系统的稳定性产生负面影响。

1.2 无功补偿的作用无功补偿的主要作用是控制电网的电压，以保持系统的稳定运行。

当电力系统中存在较大的无功功率时，电压将不稳定，可能导致设备运行故障、线路过载等问题。

通过无功补偿，可以减少系统中的无功功率，从而提高系统的功率因数和电压质量，确保电力系统的稳定运行。

二、无功补偿的应用2.1 无功补偿装置为了实现对电力系统中无功功率的控制和补偿，需要使用无功补偿装置。

常见的无功补偿装置包括电容器和STATCOM（静止同步补偿器）等。

电容器主要用于提供感性无功补偿，而STATCOM则通过控制发电机调节器的开闭状态，提供容性和感性无功补偿。

2.2 无功补偿方法无功补偿方法主要有静态无功补偿和动态无功补偿两种方式。

静态无功补偿主要利用电容器和电感器的组合来达到无功功率调整的目的，可以快速响应电力系统对无功功率的需求。

而动态无功补偿则是通过控制发电机的励磁电流或调整发电机调节器的开闭状态，并结合系统自动化控制来实现无功功率的调整。

三、电压稳定性分析的原理和方法3.1 电压稳定性的概念电压稳定性是指系统在承受各种外界干扰和负荷变化时，电压能够保持在合理的范围内，不发生明显的波动和剧烈变化。

电压稳定性是电力系统稳定运行的重要指标，对于保证设备正常运行、减少故障发生具有重要意义。

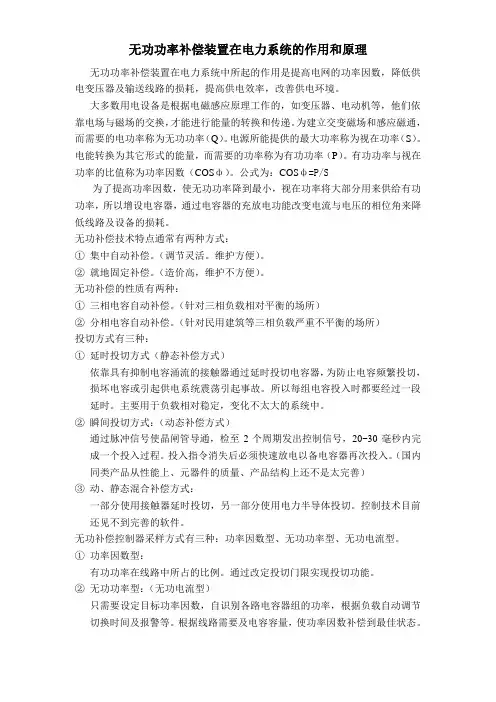

无功功率补偿装置在电力系统的作用和原理无功功率补偿装置在电力系统中所起的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

大多数用电设备是根据电磁感应原理工作的，如变压器、电动机等，他们依靠电场与磁场的交换，才能进行能量的转换和传递。

为建立交变磁场和感应磁通，而需要的电功率称为无功功率（Q）。

电源所能提供的最大功率称为视在功率（S）。

电能转换为其它形式的能量，而需要的功率称为有功功率（P）。

有功功率与视在功率的比值称为功率因数（COSф）。

公式为：COSф=P/S为了提高功率因数，使无功功率降到最小，视在功率将大部分用来供给有功功率，所以增设电容器，通过电容器的充放电功能改变电流与电压的相位角来降低线路及设备的损耗。

无功补偿技术特点通常有两种方式：①集中自动补偿。

（调节灵活。

维护方便）。

②就地固定补偿。

（造价高，维护不方便）。

无功补偿的性质有两种：①三相电容自动补偿。

（针对三相负载相对平衡的场所）②分相电容自动补偿。

（针对民用建筑等三相负载严重不平衡的场所）投切方式有三种：①延时投切方式（静态补偿方式）依靠具有抑制电容涌流的接触器通过延时投切电容器，为防止电容频繁投切，损坏电容或引起供电系统震荡引起事故。

所以每组电容投入时都要经过一段延时。

主要用于负载相对稳定，变化不太大的系统中。

②瞬间投切方式：（动态补偿方式）通过脉冲信号使晶闸管导通，检至2个周期发出控制信号，20~30毫秒内完成一个投入过程。

投入指令消失后必须快速放电以备电容器再次投入。

（国内同类产品从性能上、元器件的质量、产品结构上还不是太完善）③动、静态混合补偿方式：一部分使用接触器延时投切，另一部分使用电力半导体投切。

控制技术目前还见不到完善的软件。

无功补偿控制器采样方式有三种：功率因数型、无功功率型、无功电流型。

①功率因数型：有功功率在线路中所占的比例。

通过改定投切门限实现投切功能。

②无功功率型：（无功电流型）只需要设定目标功率因数，自识别各路电容器组的功率，根据负载自动调节切换时间及报警等。
