无功补偿装置技术和原理

svg动态无功补偿装置工作原理SVG（Static Var Generator）动态无功补偿装置是一种能够实现电网无功补偿的设备，通过控制电压和电流的相位差来补偿电网中的无功功率。

它通过逆变器将直流电源转换成可调节的交流电流，根据电网的需求进行无功功率的补偿。

SVG的主要工作原理是通过控制逆变器的开关器件，通过对逆变器的输入电流进行控制，来改变逆变器输出的电流和电压的相位差，从而实现无功功率的补偿。

SVG的工作流程如下：1.电网监测：通过电压和电流传感器对电网进行监测，获取电网功率因数和无功功率的信息。

2.信号处理：将电网监测得到的信号进行滤波、去噪和放大等处理，得到稳定可靠的测量信号。

3.控制策略：根据电网的需求，通过控制器设计相应的控制策略。

控制策略可以基于电网的功率因数进行控制，也可以基于电网无功功率进行控制。

4.逆变器控制：根据控制策略生成逆变器的控制信号，通过控制开关器件的导通和断开，使逆变器输出的电流和电压的相位差发生变化。

5.逆变器输出：经过控制后的逆变器输出的交流电流，通过滤波电路进行滤波，得到准直流电流。

6.电网注入：通过串联电抗器将逆变器输出的准直流电流注入电网，实现无功功率的补偿。

由于串联电抗器的存在，可以调节逆变器输出的电压和电流的相位差，使得逆变器可以通过补偿电网的无功功率。

7.反馈控制：将电网注入的无功功率进行监测，根据监测结果反馈给控制器，进一步调整控制策略和逆变器的控制信号，使无功功率达到设定值。

8.系统保护：同时，SVG还需要具备过流、过温、过压等保护功能，保障设备的运行安全。

总之，SVG通过逆变器将直流电源转换成可调节的交流电流，通过控制器控制逆变器的开关器件，实现对无功功率的补偿，从而提高电网的功率因数和稳定性。

这种动态无功补偿装置在电力系统中具有重要的应用价值，能够有效解决电网的无功功率问题，提高电网的运行效率。

无功补偿装置的工作原理与结构无功补偿装置是一种重要的电力设备，用于提高电网的功率因数，减少无功功率的损耗。

它在工业生产、电力系统中发挥着重要的作用。

本文将介绍无功补偿装置的工作原理和结构，以便读者更好地理解和应用。

一、工作原理：无功补偿装置的工作原理基于功率因数的概念和相位关系。

功率因数是指有功功率与视在功率之间的比值，通常用cosφ表示。

在电力系统中，发电机产生的功率可以分为有功功率和无功功率。

有功功率用来做实际的功率输出，而无功功率则是电能在传输和分配过程中的无效功率。

无功补偿装置通过将无功功率与有功功率的相位差调整到最小，从而减少无功功率的损耗。

它采用电容器或电感器进行补偿，根据电力系统的需求，在适当的时候引入或消除电容器或电感器，使得电压和电流的相位一致，功率因数接近1，达到无功补偿的效果。

无功补偿装置通常由控制器、电容器或电感器、断路器等组成。

控制器通过监测电流和电压的波形，实时判断无功功率和功率因数的大小，根据设定值控制电容器或电感器的引入或消除。

断路器用于保护电容器或电感器，防止过电流和短路等故障。

二、结构及组成部分：无功补偿装置的结构通常分为静态型和动态型两种。

静态型无功补偿装置主要由电容器组成。

电容器由多个电容单元串联或并联而成，具有较大的容量。

一般采用铝电解电容器或聚丙烯薄膜电容器，具有容量大、体积小、功耗低等优点。

静态型无功补偿装置在电力系统中安装方便，故障率低，适用于中小型电力负载。

动态型无功补偿装置主要由控制器、开关装置和电感器组成。

控制器负责监测和控制整个系统的运行。

开关装置用于控制电感器的引入和消除。

电感器由多个线圈组成，可以根据电力系统的需求来调整无功功率的补偿量。

三、应用场景：无功补偿装置广泛应用于电力系统、工矿企业以及特定负载场景中。

在电力系统中，无功补偿装置可以提高电压稳定性，减少线路损耗，降低电力设备的负荷率。

在工矿企业中，无功补偿装置可以提高设备的效率，减少电能损耗，节约能源。

无功补偿装置的作用及工作原理无功补偿装置是用于改善电力系统无功功率的设备，其作用是提高电力系统的功率因数，降低无功功率的流动以减少电力系统的无用能量损耗、提高系统的供电质量以及稳定运行。

无功补偿装置通常是由无功补偿电容器或者无功补偿电抗器构成，根据电力系统需要的补偿类型安装相应的补偿装置。

无功补偿装置的工作原理主要基于电流和电压之间的相位差。

功率因数是电流和电压之间相位差的函数，当电流和电压的相位差为零时，功率因数为1，这时电力系统处于纯阻性负载状态，所有的电能都被有效地转换为有用功。

然而，在现实情况下，电力系统中通常存在着诸如感性负载和容性负载等非纯阻性负载，导致电流和电压之间存在一定的相位差，功率因数小于1、当电流的相位落后于电压相位时，这被称为感性载荷，而当电流的相位超前于电压相位时，这被称为容性负载。

1.无功补偿电容器补偿：电容器具有存储能量的特性，当电容器与电力系统并联时，它可以吸收电流中的无功功率。

当系统的功率因数较低时，通过将无功补偿电容器与系统并联，可以吸收电流中的无功功率，并提高功率因数。

电容器通过补偿无功功率，降低系统中的无功损耗，提高电力系统的效率。

2.无功补偿电抗器补偿：电抗器和电容器相反，它消耗无功功率。

当系统的功率因数过高时，通过将无功补偿电抗器与系统并联，可以消耗电流中的无功功率，并提高功率因数。

电抗器通过消耗无功功率，减少系统中的无功损耗，提高电力系统的效率。

无功补偿装置通常使用自动补偿装置来监测系统的功率因数，并根据实际需求控制补偿装置的投入和退出。

当系统的功率因数较低时，自动补偿装置会投入补偿电容器来提高功率因数；当系统的功率因数较高时，自动补偿装置会退出补偿电容器，防止系统过补偿，从而实现自动无功补偿。

总而言之，无功补偿装置通过调整电流和电压之间的相位差来提高功率因数，降低系统的无功功率流动，减少无用能量损耗，并保证电力系统的稳定运行。

无功补偿装置的应用可以提高电力系统的供电质量，减少系统的能耗，对于提高电力系统的效率和可靠性具有重要作用。

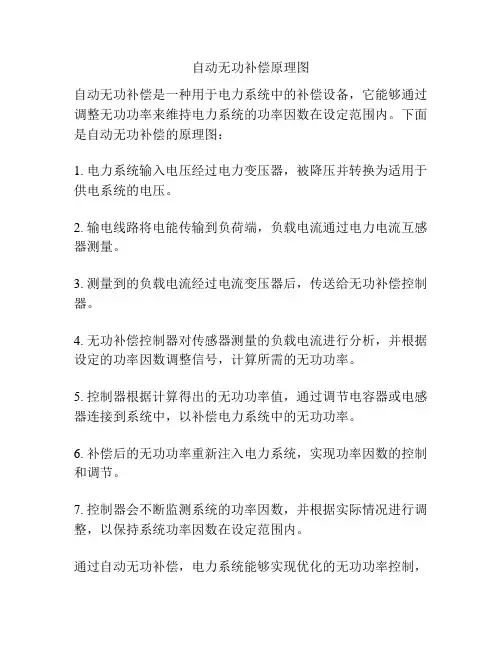

自动无功补偿原理图
自动无功补偿是一种用于电力系统中的补偿设备，它能够通过调整无功功率来维持电力系统的功率因数在设定范围内。

下面是自动无功补偿的原理图：
1. 电力系统输入电压经过电力变压器，被降压并转换为适用于供电系统的电压。

2. 输电线路将电能传输到负荷端，负载电流通过电力电流互感器测量。

3. 测量到的负载电流经过电流变压器后，传送给无功补偿控制器。

4. 无功补偿控制器对传感器测量的负载电流进行分析，并根据设定的功率因数调整信号，计算所需的无功功率。

5. 控制器根据计算得出的无功功率值，通过调节电容器或电感器连接到系统中，以补偿电力系统中的无功功率。

6. 补偿后的无功功率重新注入电力系统，实现功率因数的控制和调节。

7. 控制器会不断监测系统的功率因数，并根据实际情况进行调整，以保持系统功率因数在设定范围内。

通过自动无功补偿，电力系统能够实现优化的无功功率控制，
并提高功率因数的稳定性和效率，从而提高整个电力系统的运行质量。

无功补偿装置的分类及原理无功补偿装置是电力系统中的重要设备，可以通过对无功功率的调整来提高电力系统的功率因数，提高供电质量。

本文将对无功补偿装置的分类及原理进行详细介绍。

一、无功补偿装置的分类根据无功补偿装置的工作原理和结构特点，可以将其分为以下几类：静态无功补偿装置、动态无功补偿装置、谐波滤波无功补偿装置和电容式无功补偿装置。

1. 静态无功补偿装置静态无功补偿装置是通过电子元件，如电容器、电抗器等，来实现无功补偿的装置。

根据无功补偿的方式，静态无功补偿装置可以进一步细分为并联补偿和串联补偿。

并联补偿装置主要是通过并联连接电容器来补偿电路中的无功功率，这样可以提高功率因数，提高电网的稳定性。

而串联补偿装置则是通过串联连接电抗器来调整电路中的无功功率，来实现无功补偿的效果。

2. 动态无功补偿装置动态无功补偿装置主要是通过控制器来控制电容器的连接和断开，以实现对无功功率的补偿。

具有响应速度快、调节范围大等优点，适用于电网无功功率变化较大的情况。

3. 谐波滤波无功补偿装置谐波滤波无功补偿装置主要用于滤除电网中的谐波成分，以提高电网的谐波污染程度，保证电网的供电质量。

常见的谐波滤波无功补偿装置主要包括谐波滤波器和无功发生器。

4. 电容式无功补偿装置电容式无功补偿装置是一种通过电容器来实现无功补偿的装置。

通过控制电容器的容量和连接方式，可以实现对电网的无功功率进行精确调节。

二、无功补偿装置的原理无功补偿装置的原理主要是通过改变电路的电流和电压之间的相位差，来实现对电流中的无功功率的补偿。

当电力系统中存在导致无功功率的负荷或设备时，会导致电流与电压之间的相位差，从而产生无功功率。

无功补偿装置通过调整系统中的无功补偿元件（如电容器或电抗器）的连接和断开方式，来改变电路中的相位差，从而实现对无功功率的补偿。

在静态无功补偿装置中，通过控制无功补偿元件的连接或断开来改变相位角。

对于串联补偿装置，通过增加或减少串联电抗器的容值，来改变电路的无功功率。

svg无功补偿装置原理SVG（Static Var Generator）无功补偿装置是一种采用先进的功率电子技术实现电压和无功补偿的装置。

它广泛应用于电力系统中，以提高电力质量、增加电网稳定性和降低能耗。

本文将详细介绍SVG无功补偿装置的原理。

一、引言SVG无功补偿装置是一种通过控制电流流向来调节无功功率的设备，它能够在电网中快速、准确地调整无功功率，以实现电力系统的稳定运行。

在传统的电力系统中，无功功率的调节大多通过电抗器和电容器来实现，但这种方式需要手动调节，且响应速度较慢。

而SVG无功补偿装置则能够自动调节无功功率，具有更高的控制精度和快速响应能力。

二、SVG无功补偿装置原理SVG无功补偿装置主要由功率电子器件、控制系统和滤波器组成。

其工作原理如下：1. 功率电子器件SVG无功补偿装置通过功率电子器件来实现对电流的控制。

其中，采用较多的功率电子器件是IGBT（Insulated Gate Bipolar Transistor），它具有开关速度快、损耗小等优点。

通过对IGBT的开关控制，SVG无功补偿装置能够准确地改变电流的大小和相位，以实现对无功功率的调节。

2. 控制系统SVG无功补偿装置的控制系统负责监测电网的电压和电流，并根据设定的控制策略计算所需的补偿电流。

控制系统通常由微处理器或数字信号处理器组成，具有较强的算力和灵活性。

它能够根据电网需求实时调整补偿电流的大小和相位，以保持电网的电压稳定和功率因数接近1。

3. 滤波器SVG无功补偿装置中的滤波器用于抑制谐波和其他电磁干扰。

在电力系统中，谐波会对变压器和电机等设备造成损坏，而电磁干扰会干扰其他电子设备的正常工作。

通过在SVG无功补偿装置中引入滤波器，可以有效地抑制这些干扰，保护电力设备和其他电子设备的安全运行。

三、SVG无功补偿装置的优势SVG无功补偿装置相比传统的无功补偿方式具有以下优势：1. 快速响应能力：SVG无功补偿装置能够在毫秒级的时间内响应电网的无功功率需求，提供快速、准确的补偿。

3.1SVC的工作原理及在电网中应用TCR＋TSC型SVC的基本拓扑结构见图1。

它由1台TCR、2台TSC以及2个无源滤波器组成，在实际系统中，TSC及无源滤波的组数可根据需要设置图1TCR＋TSC型SVC基本拓扑结构TCR的工作原理是通过控制与相控电抗器连接的反并联晶闸管对的移相触发脉冲来改变电抗器等效电纳的大小，从而输出连续可变的无功功率。

图1中两个晶闸管分别按照单相半波交流开关运行，通过改变控制角α可以改变电感中通过的电流。

α的计量以电压过零点为基准，α在90°～180°之间可部分导通，导通角增大则电流基波分量减小，等价于用增大电抗器的电抗来减小基波无功功率。

导通角在90°～180°之间连续调节时电流也从额定到0连续变化，TCR提供的补偿电流中含有谐波分量。

TSC的工作原理是根据负载感性无功功率的变化通过反并联晶闸管对来切除或者投入电容器。

这里，晶闸管只是作为投切开关，而不像TCR中的晶闸管起相控作用。

在实际系统中，每个电容器组都要串联一个阻尼电抗器，以降低非正常运行状态下产生的对晶闸管的冲击电流值，同时避免与系统产生谐振。

用晶闸管投切电容器组时，通常选取系统电压峰值时或者过零点时作为投切动作的必要条件。

由于TSC中的电容器只是在两个极端的电流值之间切换，因此它不会产生谐波，但它对无功功率的补偿是阶跃的。

TCR和TSC组合后的运行原理为：当系统电压低于设定的运行电压时，根据需要补偿的无功量投入适当组数的电容器组，并略有一点正偏差（过补偿），此时再利用TCR调节输出的感性无功功率来抵消这部分过补偿容性无功；当系统电压高于设定电压时，则切除所有电容器组，只留有TCR运行。

图2给出了该控制方式下稳定系统电压时采用的控制框图，控制器所需信号为系统线电压和线电流。

如果用于补偿系统无功功率或校正系统功率因数，只需将电压设定值改为相应的无功设定值或功率因数设定值即可。

磁控式动态无功补偿装置技术原理、优势及适用行业摘要无功补偿有多种形式，基于MCR的动态无功补偿是其中较为先进的一类，磁控电抗器（MCR）利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。

该系统装置具有较高的安全性，运行稳定可靠。

与其他类型的无功补偿装置对比。

此类补偿装置与其它类型的无功补偿装置的区别主要在于磁控电抗器（MCR），因此，该文重点讲述了MCR的基本原理和技术优势，与它类型的无功补偿装置做了技术比较，预测了MSVC技术的发展前景。

关键词：MCR；直流励磁；可控硅；无功功率引言目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。

开关（断路器）投切电容器的调节方式是离散的，不能取得理想的补偿效果。

开关投切电容器所造成的涌流和过电压对系统和设备本身都十分有害。

20世纪80年代以来，基于相控电抗器（TCR）的静止型动态无功补偿器（SVC）在电力系统中投入实际运行。

但由于其投资昂贵，难以推广。

20世纪末，因具有价格便宜、维护方便等优点，基于磁阀式可控电抗器（MCR）的SVC，相继在一些国家电网投入运行，并展示了它的优越性。

磁控电抗器（MCR）型SVC（简称MSVC）装置利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。

一、MSVC装置的基本结构：MSVC装置由补偿（滤波）支路和磁控电抗器（MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功功率）实现无功的柔性补偿。

因与其它各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。

图1动态无功补偿装置（MSVC）一次系统图二、磁控电抗器（MCR）2.1基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁芯，改变铁芯磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。

无功补偿装置的基本原理是什么无功功率是电网中电流和电压的相位差所导致的无功功率流动，在电力系统中，无功功率对于维持电压稳定性至关重要。

通常情况下，电力系统中的负载主要包括电阻性负载和电感性负载。

电阻性负载消耗有功功率，而电感性负载消耗无功功率。

当电力系统中存在较多的电感性负载时，会导致电网的无功功率增加，影响系统的电压稳定性。

因此，需要使用无功补偿装置对电网进行调节，将多余的无功功率进行补偿。

无功补偿装置主要包括电容补偿和电抗补偿两种形式。

电容补偿装置通过增加并联连接的电容器来提供电网所需的无功功率，从而减少电感性负载所产生的无功功率。

电抗补偿装置则是通过增加串联连接的电抗器来提供无功功率，减少电阻负载所需的无功功率。

无功补偿装置的运行依赖于控制器所接收到的电网无功功率信号。

无功功率信号通常由电力系统中的电流和电压获得，通过相位角差求取得出。

控制器根据这个信号来判断电网中的无功功率是否需要补偿，当电网无功功率过高时，控制器会启动无功补偿装置进行补偿。

在电容补偿装置中，控制器会根据电网无功功率信号的变化来调整电容器的并联连接。

当电网无功功率较高时，控制器会增加电容器的并联连接，从而增加所提供的无功功率。

相反，当电网无功功率较低时，控制器会减少电容器的并联连接。

在电抗补偿装置中，控制器会根据电网无功功率信号的变化来调整电抗器的串联连接。

当电网无功功率较高时，控制器会增加电抗器的串联连接，从而提高所提供的无功功率。

相反，当电网无功功率较低时，控制器会减少电抗器的串联连接。

无功补偿装置通过改变电网的无功功率流动来平衡电网的无功功率，从而提高电力系统的稳定性和可靠性。

它可以有效提高电力系统的功率因数，减少网络损耗，并且可以提高电网的传输能力。

同时，无功补偿装置还可以减少系统中的谐波干扰，提高电网的电压质量。

综上所述，无功补偿装置的基本原理是通过改变电网的无功功率流动，调节电网无功功率的平衡，提高电力系统的稳定性和可靠性。

电力系统无功补偿及调压设计技术导则引言电力系统是现代社会中不可或缺的基础设施之一，而无功补偿和调压则是保证电力系统稳定运行的重要技术手段。

本文将介绍电力系统无功补偿和调压的设计技术导则，包括无功补偿的原理、分类和应用，以及调压装置的选型、布置和运行。

无功补偿原理无功补偿是指通过在电力系统中引入适当的电容器或电感器来消除或减小无功功率，以提高系统的功率因数。

其原理是根据电流滞后于电压的特性，通过合理配置并控制适当大小的无功补偿装置，使得系统中总的无功功率接近于零。

分类根据无功补偿装置的工作方式和控制方法，可以将其分为静态无功补偿和动态无功补偿两种类型。

1.静态无功补偿：静态无功补偿装置主要包括固定电容器、固定电感器和可调谐滤波器等。

固定电容器适用于需要长时间稳定补偿的场合，而固定电感器则适用于需要长时间稳定吸收无功功率的场合。

可调谐滤波器则可以根据系统的需求进行频率选择性补偿。

2.动态无功补偿：动态无功补偿装置主要包括STATCOM（静止同步补偿器）和SVC（静止无功补偿器）等。

这些装置通过快速响应和灵活控制，能够实时调节无功功率，适用于需要频繁变化的负载条件下。

应用无功补偿广泛应用于电力系统中，其主要目的是改善系统的功率因数、降低线路损耗、提高电压质量和稳定系统运行。

1.改善功率因数：通过引入适当大小的电容器或电感器，可以使得系统的功率因数接近于1，减少无效功率的消耗，提高能源利用效率。

2.降低线路损耗：在输电线路中，由于电流滞后于电压，会导致一定的传输损耗。

通过合理配置无功补偿装置，可以减小线路上的感性无功组分，降低传输损耗。

3.提高电压质量：电力系统中的电压波动和谐波等问题会对用户的设备和用电质量产生不良影响。

通过引入无功补偿装置，可以提高系统的电压稳定性和质量，减少谐波污染。

4.稳定系统运行：在大规模风电、光伏发电等可再生能源接入系统中，由于其不稳定性和间歇性特点，会对系统的稳定运行造成一定影响。

浅谈电网无功补偿装置的补偿原理刘雯前言随着电网进一步发展完善，无功补偿技术是在电网中提高系统运行电压、保证系统无功功率平衡、降低网损、提高供电质量的一种重要手段，并得到广泛的应用。

本文论述了无功补偿的概念和作用、分类，并简单介绍了几种柔性交流输电装置的补偿原理。

1.无功补偿的概念和作用1.1无功补偿的概念在电力系统中无功功率，是由处于轻载条件下的线路和电缆产生的，并可被负载，变压器和重载的线路所吸收。

发电机在控制系统电压时会发出或吸收无功。

如不对输电网中的无功功率加以控制就有可能影响系统的稳定性并导致过压等问题，而某些类型的工业负荷快速变化的无功需求则可能会导致无法接受的电压波动。

采用电力电子装置（电力电容或调相机等）可以通过提供可调的无功功率来解决上述问题，从而降低或免却供电网输送的无功电流、线路损耗，提高电网的效率，可控性和供电质量。

1.2无功补偿的作用在电力供电系统中提高系统的负载功率因数和改善负载，减少输电线路上各种设备的功率损耗，稳定系统的传输电压，提高系统的供电电压质量。

在长距离输电中，提高系统输电能力和稳定性，平衡电力系统各支路末端三相负载的有功和无功功率等。

2.无功补偿的分类无功补偿装置按照接入电网的形式可分为串联补偿和并联补偿。

2.1串联补偿串联补偿主要是串联电容器补偿，就是在系统中接入串联电容器，改变系统的等效阻抗，提高线路的输送能力。

通过调节输电线路的阻抗可以控制输电线路中的输送功率，串联电容器补偿是提高长距离输电线路输电能力的有力措施。

由P=V1V2sin/X可知，当串联电容器后，串联容抗与部分线路电感相抵消，线路的等效电感随之减小，电气距离得以缩短，增加了传输功率。

在低电压等级的电网中，大部分线路压降是由于线路电感所致，串联补偿可根据负载波动调节补偿电容的大小，尽可能减少的线路压降。

串联电容能够自发响应且迅速，因其属于无源电路元件，故串联补偿有助于电压调节，有效解决电压闪变的问题。

无功补偿装置原理无功补偿装置是一种用于电力系统中的设备，其主要功能是通过自动调节电力系统中的无功功率来维持系统的功率因数在一个合理的范围内。

本文将介绍无功补偿装置的原理及其在电力系统中的应用。

一、无功功率的概念在电力系统中，有两种功率需要考虑，即有功功率和无功功率。

有功功率是指电力系统中真正用于做功的功率，例如驱动电机、发电机的功率输出等。

无功功率则是指电力系统中未转化为有用功耗散的功率，例如电动机的感应电流、电容器和电感器件中的交流电流等。

二、无功补偿的必要性无功功率的存在在电力系统中会引起一系列问题，例如降低功率因数、造成电流波动、电压不稳定等。

因此，为了提高电力系统的稳定性和效率，无功补偿装置的应用变得至关重要。

三、无功补偿装置的原理无功补偿装置主要通过补偿电容器和电感器件来实现。

补偿电容器用于消耗无功功率，而电感器件则用于提供无功功率。

通过在电力系统中引入适当的电容和感抗来平衡有功功率和无功功率的比例，从而提高功率因数。

四、无功补偿装置的种类根据不同的应用场景和功率需求，无功补偿装置可以分为静态型和动态型两种。

1. 静态型无功补偿装置静态型无功补偿装置主要由电容器组成，可以通过增加或减少电容器的接入量来实现无功功率的补偿。

电容器通过与负载并联或串联，根据实际需要消耗或提供无功功率。

2. 动态型无功补偿装置动态型无功补偿装置主要通过电力电子器件来实现无功功率的补偿。

它可以根据系统电压、电流的变化快速调整无功功率的大小和相位，以实现对电力系统的精确补偿。

五、无功补偿装置的应用无功补偿装置广泛应用于各个领域的电力系统中，包括工业、商业和住宅等。

它可以提高电力系统的功率因数，减少电网损耗，增加传输容量，同时提高电压稳定性和系统能效。

六、未来发展趋势随着电力系统的需求不断增长，无功补偿装置的发展也面临着新的挑战和机遇。

未来的发展趋势主要包括更高的功率密度、更高的可靠性和智能化控制等方面。

结论无功补偿装置是电力系统中必不可少的设备，通过补偿无功功率，可以提高系统的功率因数，改善电力质量，降低能耗，在电网运行中发挥着重要作用。
