往复压缩机练习题

往复式压缩机习题1.某一单作用往复式压缩机输送空气（氮气μ=28.02），吸入温度20℃，吸入压力100kPa，排出压力5×100kPa（均为绝压）。

取m=1.25，k=1.4。

试求：（1）等温，绝热，多变三种状态下理论循环过程的排气温度各为多少？（2）输送氮气，每吸入单位体积所用理论压缩循环功（等温，绝热，多变条件下）为多少？（3）若排气量为1.57m3／min，每分钟理论压缩循环功各为多少?(等温,，绝热，多变条件下)。

2.有一台单缸往复式压缩机，进行理论压缩循环过程，吸入温度25℃，试求下列条件下压缩空气的排出温度、排出容积、理论循环功？（空气分子量为29），k=1.35，m=1.3。

试求：（1）吸入气量1.5m3／min，从100kPa压缩到300kPa（均为绝压）,以绝热压缩循环。

（2）吸入气量2.5m3／min，从2000kPa压缩到3000kPa（均为绝压），以多变压缩循环。

3.某一往复压缩机的第一级吸入压力为100kPa（绝压），吸入温度为30℃。

经绝热压缩后，若排出压力为200kPa（表压）。

试求：（1）压缩空气时的压力比及排气温度是多少？（k=1.25）（2）压缩乙烯时，按上面吸入条件，而排气温度不得超过100℃，其允许压力比及排出压力是多少？（k=1.23）4.用充气法测一空气压缩机的排气良，压缩机缓冲罐中压力为8×105 Pa（表），向一容积为15m3，温度20℃，压力为1×105 Pa（绝）的容器充气，压缩机吸气温度为20℃，吸气压力为1×105 Pa（绝），充气5分22秒时间，容器中压力达8×105 Pa（表），测得容器中气温50℃，求该压缩机的排气量。

5.某压缩机压送理想气体，末级排出压力为8×105 Pa（表），温度为155℃，排出状态下的气量为1.57m3／min，假设压缩机的气体没有外泄露。

试求：（1）进口温度为30℃，进气压力为1×105 Pa（绝）时进气状态下的吸气量。

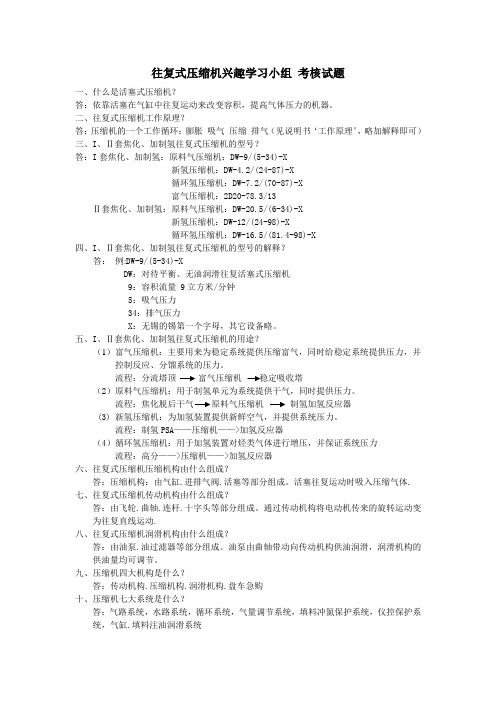

往复式压缩机兴趣学习小组考核试题一、什么是活塞式压缩机？答：依靠活塞在气缸中往复运动来改变容积，提高气体压力的机器。

二、往复式压缩机工作原理？答：压缩机的一个工作循环：膨胀吸气压缩排气（见说明书‘工作原理’，略加解释即可）三、I、Ⅱ套焦化、加制氢往复式压缩机的型号？答：I套焦化、加制氢：原料气压缩机：DW-9/(5-34)-X新氢压缩机：DW-4.2/(24-87)-X循环氢压缩机：DW-7.2/(70-87)-X富气压缩机：2D20-78.3/13Ⅱ套焦化、加制氢：原料气压缩机：DW-20.5/(6-34)-X新氢压缩机：DW-12/(24-98)-X循环氢压缩机：DW-16.5/(81.4-98)-X四、I、Ⅱ套焦化、加制氢往复式压缩机的型号的解释？答：例:DW-9/(5-34)-XDW：对待平衡、无油润滑往复活塞式压缩机9：容积流量 9立方米/分钟5：吸气压力34：排气压力X：无锡的锡第一个字母，其它设备略。

五、I、Ⅱ套焦化、加制氢往复式压缩机的用途？（1）富气压缩机：主要用来为稳定系统提供压缩富气，同时给稳定系统提供压力，并控制反应、分馏系统的压力。

流程：分流塔顶富气压缩机稳定吸收塔（2）原料气压缩机：用于制氢单元为系统提供干气，同时提供压力。

流程：焦化脱后干气原料气压缩机制氢加氢反应器(3) 新氢压缩机：为加氢装置提供新鲜空气，并提供系统压力。

流程：制氢PSA——压缩机——>加氢反应器（4）循环氢压缩机：用于加氢装置对烃类气体进行增压，并保证系统压力流程：高分——>压缩机——>加氢反应器六、往复式压缩机压缩机构由什么组成？答：压缩机构：由气缸.进排气阀.活塞等部分组成。

活塞往复运动时吸入压缩气体. 七、往复式压缩机传动机构由什么组成？答：由飞轮.曲轴.连杆.十字头等部分组成。

通过传动机构将电动机传来的旋转运动变为往复直线运动.八、往复式压缩机润滑机构由什么组成？答：由油泵.油过滤器等部分组成。

往复式压缩机题库1、说出本车间往复式压缩机的型号、电机功率、打气量？答：一期：4M20、1250KW、75Nm3/min二期：6M50、3400KW、280Nm3/min2、往复式压缩机的工作原理?答：活塞在气缸中作往复运动来减少容积，使气体分子相互接近，提高气体压力3、影响压缩机打气量的主要因素有哪些？答：余隙容积、泄露损失、进口活门阻力、吸入气体温度、吸入压力4、压缩机打气量是什么？答：单位时间内，压缩机在一段吸入条件下吸入气体的体积量。

5、压缩岗位正常操作要点？答：稳定各段温度和压力输气量的调节防止抽负压和带液注意异常响声和保证良好润滑加强巡检6、活门由哪几部分组成答：活门座、阀片、升高限制器、弹簧、垫子7、润滑油的作用是什么？答：润滑、减少摩擦、冷却机件、密封8、压缩机各段为什么都设置油水分离器？答：经过压缩的气体带有少量油水和杂质，它不但会降低润滑油的润滑作用，甚至导致造成对摩擦表明的磨损，因此不允许将上一段气缸用过的油水随气体带入下段气缸中，为此需要将气体中的油水分离掉9、如何提高压缩机的生产能力？答：提高进口压力降低进口温度定期清洗气缸冷却水套消除泄漏定期更换活门活塞环减少内漏10、曲轴箱有敲击声的原因有哪些答：轴瓦松动或磨损曲轴磨损十字头与滑道间隙大平衡铁松动转动部件损坏11、气缸有敲击声的原因有哪些？如何处理？答：活门阀片带入气缸，紧急停车处理活塞或活塞杆螺帽松动，停车处理活塞环断裂，停机更换活塞环气缸余隙过小，停机调整余隙活门没压紧，压紧活门12、压缩机打气量不足的原因？答：进气温度高气缸活门故障气缸活塞环磨损气缸余隙大填料平衡室漏气严重回路阀内漏进口压力偏低13、润滑油压过低的原因？a)油温过高b)油质太差c)油过滤器堵d)油泵进口管泄漏或堵塞e)油泵抽空或间隙过大f)油泵轴瓦过松g)油泵回路阀开度过大h)压力表坏14、为什么采用多级压缩答:如果采用单级压缩，压缩比过大，压缩后的气体温度很高从而产生一些危害：a、压缩比高，产生大量的热，压缩过程接近绝热压缩，消耗的压缩功大b、气体温度高会使润滑油粘度降低，失去润滑作用甚至结碳c、压缩比过大，残留着缸内余隙的气体压力高，在吸气膨胀过程中，占据的气缸容积增大，降低压缩机的生产能力15、压缩机的主要结构？答：曲轴、连杆、活塞、十字头、活门、机体16、。

一、填空题（每空0.5分，共20分）1．离心压缩机的性能曲线左端受喘振工况限制，右端受堵塞工况限制，这两者之间的区域称为稳定工况区。

2．离心压缩机级的能量损失主要包括：轮阻损失、漏气损失和流动损失。

3．离心压缩机轴封形式主要有机械密封、浮环密封、迷宫密封和抽气密封。

4．往复式压缩机由传动机构、工作机构、机体和辅助机构四部分组成。

5．活塞通过活塞杆由传动部分驱动，活塞上设有活塞环以密封活塞与气缸的间隙。

6．如果气缸冷却良好，进气过程加入气体的热量减少，则温度系数取值大；传热温差大，造成实际气缸工作容积利用率减小，温度系数取值小。

7．气阀主要由阀座、弹簧、阀片和升程限制器四部分组成。

8．生产中往复活塞式压缩机的排出压力取决于背压（排出管路压力）。

9．往复活塞式压缩机缸实际平均吸气压力低于（高于、等于、低于）名义吸气压力，缸实际平均排气压力高于（高于、等于、低于）名义排气压力。

10．转子型线的影响要素主要有：接触线、泄漏三角形、封闭容积和齿间面积。

11．泄漏三角形三顶点：两转子接触线的最高点、阴转子齿顶与两汽缸孔交线的交点、阳转子齿顶与两汽缸孔交线的交点。

12．螺杆压缩机阴阳转子的传动比等于两转子转角之比，等于两转子转速之比，等于两转子角速度之比，等于两转子节圆半径之比，还等于两转子齿数之比。

13．螺杆压缩机吸气过程中，吸气腔一直与吸气口相连通，不能与排气口相连通。

14．当螺杆压缩机的压力比大于（大于或小于）外压力比时，此时产生过压缩；当压力比小于（大于或小于）外压力比时，此时产生欠压缩。

15．螺杆压缩机喷液的作用是：冷却、密封、润滑和降噪等。

16．同一台螺杆压缩机用于压缩空气和丙烷，相比之下当压缩空气时，其压缩比较大（大或小），其排气温度较高（高或低）。

二、判断题（每题1分，共20分）1．多级离心压缩机的最大流量大于单级的最大流量。

（×）2．扩压器的作用是让气流平稳流动。

（×）3．对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功大，因而级数就多。

压缩机考试题库及答案一、单项选择题（每题2分，共20分）1. 压缩机的工作原理是什么？A. 通过压缩气体体积来增加气体压力B. 通过降低气体温度来增加气体压力C. 通过增加气体质量来增加气体压力D. 通过减少气体体积来降低气体压力答案：A2. 压缩机的分类中，容积式压缩机和速度式压缩机的主要区别是什么？A. 工作介质不同B. 压缩气体的方式不同C. 工作压力不同D. 工作温度不同答案：B3. 多级压缩机中，各级之间的冷却方式通常是什么？A. 内部冷却B. 外部冷却C. 无冷却D. 自然冷却答案：B4. 以下哪种材料不适合用于制造压缩机的部件？A. 铸铁B. 铝合金C. 不锈钢D. 木材答案：D5. 压缩机的润滑系统的主要作用是什么？A. 减少部件间的摩擦B. 增加部件间的摩擦C. 增加部件的磨损D. 减少部件的磨损答案：A6. 压缩机的吸气过程是在哪个部件中进行的？A. 进气阀B. 排气阀C. 活塞D. 曲轴答案：A7. 压缩机的排气压力过高可能是什么原因？A. 进气量过大B. 排气阀损坏C. 冷却系统故障D. 所有选项都可能答案：D8. 压缩机的效率通常与哪些因素有关？A. 压缩比B. 工作温度C. 润滑状况D. 所有选项都有关答案：D9. 压缩机的维护保养中，以下哪项不是必要的？A. 定期更换润滑油B. 定期检查密封件C. 定期清洁外壳D. 定期更换活塞答案：D10. 压缩机的启动前检查中，以下哪项不是必须检查的？A. 油位B. 电气连接C. 冷却水流量D. 压缩机的重量答案：D二、多项选择题（每题3分，共15分）1. 压缩机的常见故障可能包括哪些？A. 过热B. 过载C. 噪音过大D. 压力不足答案：ABCD2. 压缩机的冷却方式有哪些？A. 空气冷却B. 水冷却C. 油冷却D. 蒸发冷却答案：ABC3. 影响压缩机效率的因素有哪些？A. 压缩比B. 进气温度C. 机械摩擦D. 润滑状况答案：ABCD4. 压缩机的启动步骤通常包括哪些？A. 检查油位B. 打开冷却水C. 启动电机D. 检查电气连接答案：ABCD5. 压缩机的停机步骤通常包括哪些？A. 关闭进气阀B. 停止电机C. 关闭冷却水D. 检查油位答案：ABC三、判断题（每题1分，共10分）1. 压缩机的压缩比越大，其效率一定越高。

压缩机考试试题姓名：得分:一、填空题 (共50分,每空1分)1、离心式压缩机可用来（压缩）和(输送）化工生产中的多种气体。

它具有：处理量大,（体积小），结构简单，（运转平稳），（维修方便）以及气体不受污染等特点。

52、压缩机按压缩气体的方式不同，通常分为两类：(容积式）和（透平式)。

23、按压力分类，透平式压缩机械按出口压力高低可分为(通风机）、（鼓风机）、(压缩机）。

34、压缩机主要的技术参数有：介质、（流量）、（温度）、（压力）、（功率)、（转速).55、(主轴）上安装所有的旋转零件，它的作用就是支持（旋转零件)及传递（转矩）和（功率）,有一定的（刚度)和（强度）。

66、压缩机轴承润滑油进口油温为（40±5℃),出口油温为（68±5℃），故温差为（18～38℃）.37、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封)），两级之间的密封为（级间密封),平衡盘的密封为(平衡盘密封），轴端两侧的密封为(轴端密封），密封的作用是防止气体在(级间倒流）及（向外泄漏）。

68、写出CO2压缩机现场布置的设备名称：59、写出下列压缩机型号的意义：1010、压缩机隔板的作用是把压缩机（每一级）隔开,将（各级叶轮）分隔成连续性（流道），隔板相邻的面构成（扩压器）通道，来自叶轮的气体通过扩压器把一部分动能转换为（压力能）。

5二、不定项选择题（共20分每题2分）1、CO2压缩机的叶轮形式属于（ C ）。

A、开式叶轮B、半开式叶轮C、闭式叶轮D、双吸叶轮2、MCL式压缩机的平衡盘是利用它的两边气体压力差来平衡轴向力的零件，它位于压缩机的（ A )。

A、高压端B、低压端C、轴中部D、第二级叶轮处3、推力轴承的特点有（ ABCD )。

A、自动调位，保证受力均匀B、可承受较大的轴向力，双向承载C、瓦块自动调位D、受力均匀,对载荷变化适应性强4、干气密封控制系统的作用（ A B )。

A、为密封提供干燥、干净的气源B、监测密封的使用情况C、能够直观的查看干气密封的好坏D、能监测密封的受力情况5、离心式压缩机气体的流动过程正确的是（ A )。

往复式压缩机考题第⼆单元往复式活塞压缩机概述往复式活塞压缩机在⽯油化⼯⽣产⼯业必不可少的重要设备，是⽤来压缩空⽓或其他⽓体，从⽽把机械能转变为⽓体压⼒能的机械。

各类压缩机就其⼯作原理⽽⾔分为容积式压缩机和速度式压缩机。

常⽤的有活塞式压缩机和离⼼式压缩机。

其中活塞式压缩机适⽤于中⼩输⽓量，排出压⼒可从低压直⾄超⾼压；离⼼式压缩机适⽤于⼤输⽓量，中低压的情况。

下⾯介绍以上两种压缩机的有关知识。

⼀、压缩机的分类（⼀）按照能量转换⽅式的不同分：1、活塞式压缩机——是依靠⽓缸⼯作容积周期性地变化来压缩⽓体，从⽽把机械能变为⽓体的压⼒能。

容积式压缩机⼜分为往复式和回转式两种。

回转式压缩机有螺杆式和滑⽚式，它们是依靠机内转⼦回转时，产⽣容积变化⽽实现⽓体压缩。

2、速度式（离⼼式）压缩机—-是依靠机内⾼速旋转的叶轮使⽓体得到很⼤的速度，再通过扩压元件把⽓流的动能变为⽓体的压⼒能。

（⼆）活塞式压缩机按汽缸在空间的位置分：1、卧式压缩机2、⽴式压缩机3、⾓式压缩机4、对置式压缩机-活塞式压缩机结构型式代号及其意义表（三）活塞式压缩机按⽤途可分为：1、微型空压机2、动⼒⽤移动式空压机3、中⼩型制冷压缩机4、⽯油⽓压缩机（包括氧压机、氮压机、氢压机、⼆氧化碳压缩机、⽯油⽓压缩机）。

（四）按传动机构的特点分：1、有⼗字头压缩机2、⽆⼗字头压缩机⼆、往复式活塞压缩机的⼯作原理以⽴式压缩机为列，活塞由下⽌点向上运动时，活塞顶部容积逐渐变⼩⽓体受压缩，当压⼒达到⽓阀开启压⼒时，排⽓阀打开，开始排⽓。

同时，活塞下部容积增⼤形成真空，其压⼒低于外部⼤⽓压⼒，这时吸⽓阀打开，开始吸⽓。

当活塞由上⽌点向下运动时，活塞下部容积逐渐变⼩⽓体受压缩，当⽓体压⼒达到下端排⽓阀开启压⼒时，排⽓阀打开开始排⽓。

同时，活塞顶部容积增⼤形成负压，缸内压⼒低于外部⼤⽓压⼒，这时上端吸⽓阀打开，开始吸⽓，⽽不断进⾏⼯作的。

三、主要零部件及其作⽤（⼀）主要另部件活塞式压缩机的主要另部件有⽓缸（包括⽓缸、缸盖），活塞组（包括活塞、拉杆），⽓阀（进⽓阀、排⽓阀），运动机构组（包括曲柄连杆机构、曲轴、曲轴箱），密封，活塞环。
