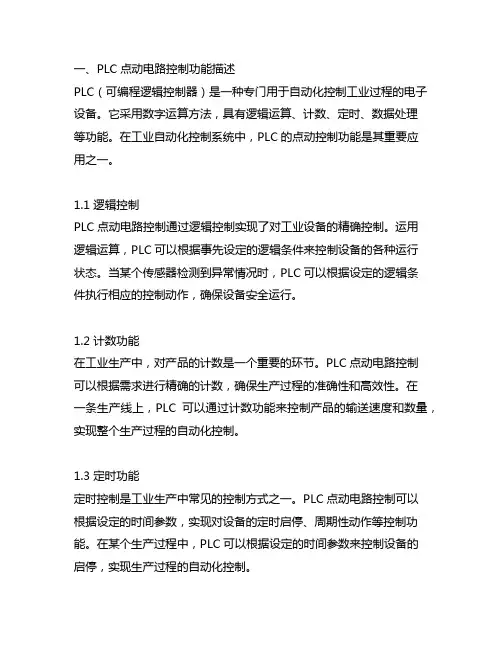

一、PLC点动电路控制功能描述PLC（可编程逻辑控制器）是一种专门用于自动化控制工业过程的电子设备。
它采用数字运算方法，具有逻辑运算、计数、定时、数据处理等功能。
在工业自动化控制系统中，PLC的点动控制功能是其重要应用之一。
1.1 逻辑控制PLC点动电路控制通过逻辑控制实现了对工业设备的精确控制。
运用逻辑运算，PLC可以根据事先设定的逻辑条件来控制设备的各种运行状态。
当某个传感器检测到异常情况时，PLC可以根据设定的逻辑条件执行相应的控制动作，确保设备安全运行。
1.2 计数功能在工业生产中，对产品的计数是一个重要的环节。
PLC点动电路控制可以根据需求进行精确的计数，确保生产过程的准确性和高效性。
在一条生产线上，PLC可以通过计数功能来控制产品的输送速度和数量，实现整个生产过程的自动化控制。
1.3 定时功能定时控制是工业生产中常见的控制方式之一。
PLC点动电路控制可以根据设定的时间参数，实现对设备的定时启停、周期性动作等控制功能。
在某个生产过程中，PLC可以根据设定的时间参数来控制设备的启停，实现生产过程的自动化控制。
1.4 数据处理PLC点动电路控制还可以通过对传感器采集的数据进行处理，实现对设备运行状态的监测和控制。
通过实时监测和数据处理，PLC可以及时发现设备的异常情况，并采取相应的控制措施，确保设备的安全稳定运行。
二、PLC点动电路控制应用描述PLC点动电路控制在工业自动化领域有着广泛的应用，以下是其主要应用描述：2.1 生产线控制在自动化生产线上，PLC点动电路控制可以实现对设备的精确控制。
通过逻辑控制、计数功能、定时功能和数据处理，PLC可以实现对生产线的智能化控制，提高生产效率和产品质量。
2.2 机械设备控制在各类机械设备中，PLC点动电路控制可以实现对设备的启停、速度调节、位置控制等功能。
通过PLC的精确控制，可以确保机械设备的安全稳定运行，提高设备的使用效率和寿命。
2.3 工业设备监控在工业设备监控系统中，PLC点动电路控制可以实现对设备运行状态的实时监测和控制。
plc部分题⽬PLC⼀．简答题1、何为点动控制，何为长动控制，点动，长动在控制电路上的区别点动：按下按钮接触器线圈通电，电机运⾏，松开按钮，线圈失电。
长动：按下起动按钮后接触器线圈⼀直得电，按下停⽌按钮后接触器线圈才能失电；区别：⾃锁触点是否接⼊。
2、PLC执⾏程序是以循环扫描⽅式进⾏的，请问每⼀扫描过程分为哪⼏阶段？PLC的扫描分三个阶段，具体为输⼊采样阶段、程序执⾏阶段、输出刷新阶段。
3、为什么说接触器⾃所控制线路具有⽋压和失压保护功能当接触器的线圈电压等于或低于释放电压时，接触器的衔铁释放，触头复位，电压再升⾼，线圈不会⾃⾏得电，因此具有压电保护功能，同样如果电压降到0，接触器的线圈衔铁⼀定释放，触头复位，再来电，线圈不会⾃⾏得电，因此具有失压保护功能。
1、请画出继电特性曲线，并作简单说明特性曲线当输⼊信号⼩于继电器的动作信号时，继电器的输出为0，输出信号达到动作信号时，输出为1；输出信号减⼩到返回值，输出为0 。
2、PLC开关量输出模块有哪⼏种形式继电器输出型、晶体管输出型和可控硅输出型。
3、S7-200系列PLC内部常有的编程元件有哪⼏种？输⼊继电器(I)、输出继电器(Q)、通⽤辅助继电器(M)、特殊标志继电器(SM)、局部变量存储器(L)、变量存储器(V)、顺序控制继电器(S)、定时器(T)、计数器(C)、⾼速计数器(HC)和累加器(AC)。
1、顺序控制指令⼀个SCR段有哪三种？简述三种功能（1）驱动处理即在该段状态器有效时,要做什么⼯作;( 2)指定转移条件和⽬标即满⾜什么条件后状体转移到何处能（3）转移源⾃动复位功能状态发⽣转移后，置位下⼀个状态的同时，⾃动复位原状态2、中间继电器的作⽤是什么？中间继电器与接触器的区别中间继电器⽤于扩展触点数量，增加触点的数量。
⼯作原理相同，灭弧装置不同，当负载电流⼩于10A时，中间继电器可以代替接触器。
3、低压断路器有哪些脱⼝装置？试分别说明其功能低压脱扣器有热脱扣、电流脱扣、电压脱扣；热脱扣具有过载保护功能；电流脱扣具有短路保护功能；电压脱扣具有失压、⽋压功能。

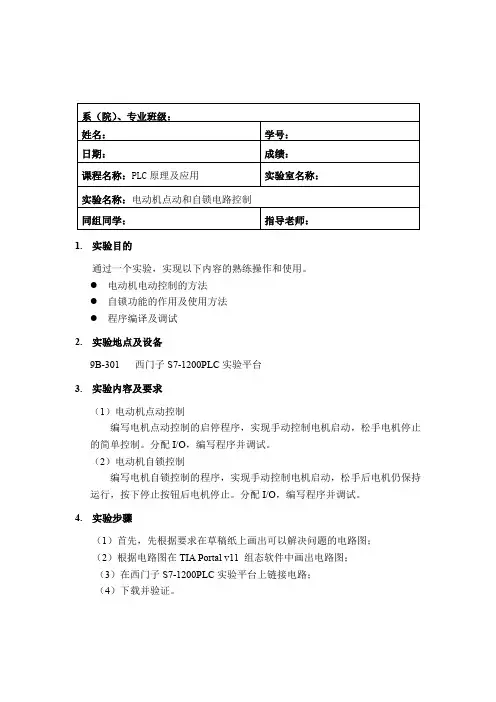

1.实验目的
通过一个实验，实现以下内容的熟练操作和使用。
●电动机电动控制的方法
●自锁功能的作用及使用方法
●程序编译及调试
2.实验地点及设备
9B-301 西门子S7-1200PLC实验平台
3.实验内容及要求
（1）电动机点动控制
编写电机点动控制的启停程序，实现手动控制电机启动，松手电机停止的简单控制。
分配I/O，编写程序并调试。
（2）电动机自锁控制
编写电机自锁控制的程序，实现手动控制电机启动，松手后电机仍保持运行，按下停止按钮后电机停止。
分配I/O，编写程序并调试。
4.实验步骤
（1）首先，先根据要求在草稿纸上画出可以解决问题的电路图；
（2）根据电路图在TIA Portal v11 组态软件中画出电路图；
（3）在西门子S7-1200PLC实验平台上链接电路；
（4）下载并验证。
5.实验记录（分析）及讨论
（一）电路图
（由于没拍到程序图，用草稿上的电路图）
（二）分析
由程序段（1）知，当I0.0按动后，线圈Q0.0接通，LED常亮。
当松开I0.0，Q0.0不接通，LED熄灭。
由此实现点动功能。
由程序段（2）知，当I0.0按动后，线圈Q0.0接通，LED常亮，同时由于线圈Q0.0接通，常开开关Q0.0接通，使电路持续接通，实现了自锁。
当按下常闭开关I0.1，电路断开，即可使电机停止。
（三）结果
经过在实验台上连线验证，发现实验现象与分析相符合，即验证了我们的程序与分析是正确的。
