60装载机尺寸参数

装载机主要参数总体几何参数整机长度：机子前后车架摆直，停在水平路面上，铲斗放平，整机的最前点到最后点的水平距离。

整机宽度：铲斗宽度、轮胎宽度、车尾宽度。

在不指明是哪一位置宽度的情况下，即可认为是铲斗宽度，因为铲斗是整机的最宽处。

整机高度：整机的最高点到地面的垂直距离。

轮距：同一桥上，左、右两轮胎中心线之间的距离。

轴距：机子前后车架摆直，前、后桥中心线之间的距离。

卸载角：机子卸载时，铲斗切削刃与水平面的夹角。

一般卸载角不小于45°，即取45°。

卸载高度：铲斗卸载时，切削刃的最低点到地面的垂直高度。

最大卸载高度：动臂举到最高点，保证卸载角为45°，切削刃到地面的垂直高度。

卸载距离：铲斗卸载时，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

最大卸载高度下的卸载距离：最大卸载高度下的卸载距离：动臂举到最高点，保证卸载角为45°，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

地面位置收斗角：将铲斗放平在地面上收斗，此时，铲斗切削刃与水平面的夹角。

运输位置收斗角：将动臂放平运输位置（一般使动臂下铰点离地400－500 mm 左右）收斗，此时，铲斗切削刃与水平面的夹角。

轮胎滚动半径：轮胎中心线到地面的垂直距离。

最小离地间隙：机子的最低点（不包括轮胎及工作装置）离地面的垂直距离。

前悬：铲斗放平，前轮中心至铲斗最前缘的水平距离。

后悬：后轮中心线至车尾的水平距离。

下挖深度：机子停在水平面上，动臂放在最低点，将铲斗放平后再前倾10度，此时铲斗最低点至水平面的垂直距离。

离去角：从车尾的最低点向后轮轮胎后部外廓（靠接地部位）作切线，此切线与水平面的夹角。

一般不小于30°。

转向角：装载机为铰接式转向。

先将前后车架摆直，再将前车架转到最大角度，此时，前车架相对于后车架所转动的角度。

转弯半径：前车架相对于后车架偏转到最大角度，以前后桥的轴线交点在地面上的投影为圆心，以机子外轮廓在在地面上的投影为半径画圆，此圆的半径即为转弯半径。

60装载机尺寸参数
摘要：
1.60 装载机简介
2.60 装载机尺寸参数详细说明
3.60 装载机尺寸参数的应用场景
4.60 装载机的优势与特点
正文：
一、60 装载机简介
60 装载机，即额定载重量为6 吨的装载机械，是一种广泛应用于建筑工地、矿山、码头等场合的工程机械。

它可以完成铲装、运输、卸载等作业，具有较高的工作效率和稳定性能。

二、60 装载机尺寸参数详细说明
1.整机长度：约8.5 米
2.整机宽度：约
3.2 米
3.整机高度：约3.5 米
4.轴距：约3.2 米
5.轮距：约2.2 米
6.轮胎规格：12-16.5
7.铲斗容量：2.7 立方米
8.额定载重量：6 吨
三、60 装载机尺寸参数的应用场景
60 装载机尺寸参数在选购和应用过程中具有重要意义。

了解尺寸参数可以帮助用户选择合适的作业场地，合理安排运输和堆放物料，以及确保操作安全。

此外，尺寸参数还可用于计算装载机的作业效率和年运营成本等。

四、60 装载机的优势与特点
1.动力强劲：60 装载机采用高品质发动机，具有较高的动力性能，可满足不同工况下的作业需求。

2.稳定性能：60 装载机采用宽体式结构设计，具有良好的稳定性能，可在恶劣工况下保持稳定的作业状态。

3.高效节能：60 装载机采用先进的液压传动系统，具有较高的传动效率，可降低能耗，提高作业效益。

4.人性化设计：60 装载机驾驶室采用人性化设计，空间宽敞，操作舒适，可减轻驾驶员的疲劳程度。

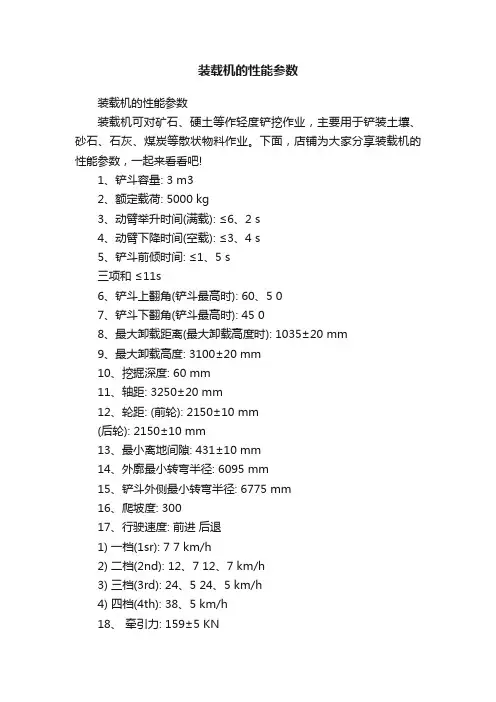

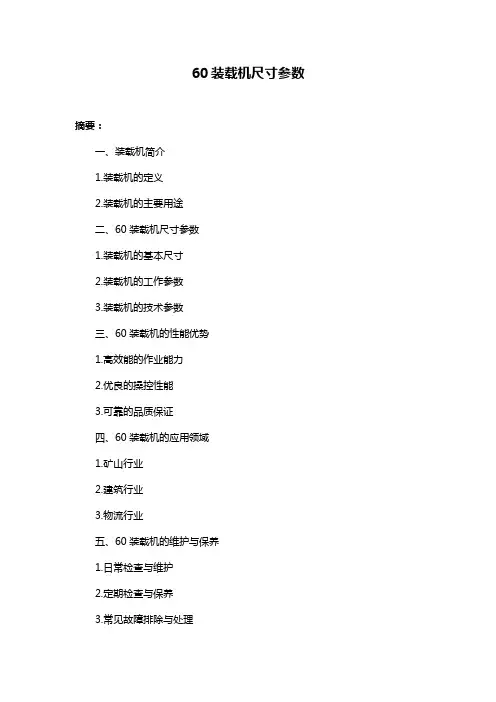

60装载机尺寸参数摘要：一、装载机简介1.装载机的定义2.装载机的主要用途二、60装载机尺寸参数1.装载机的基本尺寸2.装载机的工作参数3.装载机的技术参数三、60装载机的性能优势1.高效能的作业能力2.优良的操控性能3.可靠的品质保证四、60装载机的应用领域1.矿山行业2.建筑行业3.物流行业五、60装载机的维护与保养1.日常检查与维护2.定期检查与保养3.常见故障排除与处理正文：装载机是一种广泛应用于工业领域的土方工程机械。

它主要用于装卸、运输和堆放各种物料，具有高效、节能、环保等特点。

其中，60装载机以其优越的性能和实用的尺寸参数，赢得了广大用户的青睐。

60装载机尺寸参数包括：长×宽×高（mm），其中长度表示装载机的作业范围，宽度表示装载机的行驶通道宽度，高度则决定了装载机在复杂环境下的通过性能。

此外，60装载机的工作参数包括：额定载重量、最大载重量、铲斗容量等，这些参数决定了装载机在不同工况下的作业能力。

技术参数如发动机功率、行走速度、爬坡能力等，则直接影响了装载机的动力性能和作业效率。

60装载机具有以下性能优势：首先，它具有高效能的作业能力，能够在短时间内完成大量的装卸任务；其次，优良的操控性能使得60装载机在各种工况下都能表现出稳定的行驶性能；最后，可靠的品质保证，使60装载机在各种恶劣环境下都能保持稳定的工作性能。

60装载机广泛应用于矿山、建筑、物流等行业。

在矿山行业，60装载机可用于矿石、土方等物料的装卸、运输和堆放；在建筑行业，可用于建筑材料、废墟等物料的处理；在物流行业，可用于集装箱、散货等货物的装卸作业。

为了保证60装载机的正常运行，用户需要定期对其进行检查和保养。

〔毕业设计论文〕?ZL60轮式装载机总体设计?摘要装载机属于铲土运输机械类，是一种通过安装在前端一个完整的铲斗支承结构和连杆，随机器向前运动进行转载或挖掘，以及提升、运输和卸载的自行式履带或轮胎机械。

它广泛用于公路、铁路、建筑、水电、港口和矿山等工程建设。

装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此成为工程建设中土石方施工的主要机种之一，对于加快工程建设速度，减轻劳动强度，提高工程质量，降低工程本钱都发挥着重要的作用，是现代机械化施工中不可缺少的装备之一。

近年来，随着建筑施工和资源开发规模的扩大，对工程机械需求量迅速增加，因而对其可靠性、维修性、平安性和燃油经济性也提出了更高的要求。

自20世纪以来，国外工程机械进入了一个新的开展时期，在广泛应用新技术的同时，不断涌现出新结构和新产品。

总体设计又是装载机设计中一个重要环节，该环节对装载机的性能起着决定性的影响，因此以ZL60轮式装载机为研究对象的总体设计是本课题内容。

关键词：轮式装载机；总体设计；总体布置；匹配；AbstractShovel loader belongs to the transport machinery. It is self-propelled crawler or tire machine by installing a full supporting structure ofbucket and linkage in the front of it, which can move forward to transship or excavate, upgrade, transport and unload along with the machine. It is widely used in highway, railway, construct, hydroelectric power, port,mine and other projects. Loaders have some advantages which have high operating speed, high efficiency, good mobility, easily operation and so on. Therefore, loader becomes one of the major machines in the earth and rock work of engineering construction. It is one of the indispensable equipment in modern mechanical construction which plays a important rolein accelerating the construction speed, reducing labor intensity,improving the quality of the project, and reducing the cost of the project.In recent years, with the enlargement of the scale of construction and resource development, and rapid increased demand for construction machinery, higher requirements relat ed to machinery’ reliability, maintainability, safety and fuel economy have also been put forward. Since the 20th century, foreign construction machinery has entered a new periodin which new technology is widely used, and at the same time the newstructures and new products are emerging constantly.Because overall design is an important part of loader design, which plays a decisive impact on the performance of the loader, the content of the research is overall design of ZL60 wheel loader as a study object.Key Words: wheel loaders; overall design; general layout; matching目录 TOC \o "1-3" \h \z \ul "_Toc262984810" 1 绪论 REF _Toc262984810 \h 1l "_Toc262984811" 1.1国内轮式装载机开展现状及趋势 REF _Toc262984811 \h 1l "_Toc262984812" 1.2 轮式装载机新技术开展特点 REF _Toc262984812 \h 2l "_Toc262984813" 1.3 论文主要研究内容 REF _Toc262984813 \h 2l "_Toc262984814" 2 总体设计的原那么及主要内容 REF _Toc262984814 \h 4l "_Toc262984815" 2.1 工程机械设计原那么REF _Toc262984815 \h 4l "_Toc262984816" 2.2 工程机械总体设计的主要内容 REF _Toc262984816 \h 4l "_Toc262984817" 3 ZL60轮式装载机总体参数确实定 REF _Toc262984817 \h 6l "_Toc262984818" 3.1发动机的功率 REF _Toc262984818 \h 6l "_Toc262984819" 3.1.1运输工况 REF _Toc262984819 \h 7l "_Toc262984820" 3.1.2插入工况 REF _Toc262984820 \h 7l "_Toc262984821" 3.2自重力 REF _Toc262984821 \h 8l "_Toc262984822" 3.3掘起力 REF _Toc262984822 \h 9l "_Toc262984823" 3.4 最大驱动力 REF _Toc262984823 \h 9l "_Toc262984824" 3.5铲斗后倾角及卸载角 REF _Toc262984824 \h 10l "_Toc262984825" 3.6行驶速度和档位数 REF _Toc262984825 \h 10l "_Toc262984826" 3.7装载机作业阻力 REF _Toc262984826 \h 10l "_Toc262984827" 3.7.1插入阻力Px REF _Toc262984827 \h 10l "_Toc262984828" 3.7.2铲起阻力 REF _Toc262984828 \h 11l "_Toc262984829" 3.7.3转斗阻力矩 REF _Toc262984829 \h 12l "_Toc262984830" 3.8铲斗的最大卸载高度Hmax与卸载距离S REF_Toc262984830 \h 12l "_Toc262984831" 3.9最小离地间隙 REF _Toc262984831 \h 12l "_Toc262984832" 4 ZL60轮式装载机总体设计 REF _Toc262984832 \h 14l "_Toc262984833" 4.1发动机 REF _Toc262984833 \h 14l "_Toc262984834" 4.2传动系各零部件结构型式的选择 REF _Toc262984834 \h 14l "_Toc262984835" 4.2.1液力变矩器 REF _Toc262984835 \h 14l "_Toc262984836" 4.2.2变速器 REF _Toc262984836 \h 17l "_Toc262984837" 4.2.3驱动桥 REF _Toc262984837 \h 17l "_Toc262984838" 4.3 转向系 REF _Toc262984838 \h 17l "_Toc262984839" 4.4制动系 REF _Toc262984839 \h 17l "_Toc262984840" 4.5轮胎 REF _Toc262984840 \h 18l "_Toc262984841" 4.6工作装置 REF _Toc262984841 \h 18l "_Toc262984842" 4.7转向与工作液压系统 REF _Toc262984842 \h 18l "_Toc262984843" 5 ZL60轮式装载机的总体布置 REF _Toc262984843 \h 20l "_Toc262984844" 5.1发动机与传动系的布置 REF _Toc262984844 \h 21l "_Toc262984845" 5.2 铰接点和传动轴的布置 REF _Toc262984845 \h 23l "_Toc262984846" 5.3摆动桥的布置 REF _Toc262984846 \h 24l "_Toc262984847" 5.4驾驶室的布置 REF _Toc262984847 \h 25l "_Toc262984848" 5.5 转向系的布置 REF _Toc262984848 \h 25l "_Toc262984849" 5.6 工作装置的布置 REF _Toc262984849 \h 26l "_Toc262984850" 5.7 各运动部位校核要求 REF _Toc262984850 \h 26l "_Toc262984851" 5.8桥荷分配和重心位置的计算与调整 REF _Toc262984851 \h 26l "_Toc262984852" 6 ZL60轮式装载机液压油箱的设计 REF _Toc262984852 \h 30l "_Toc262984853" 6.1 油箱的功用 REF _Toc262984853 \h 30l "_Toc262984854" 6.2油箱容积确实定 REF _Toc262984854 \h 31l "_Toc262984855" 6.3 油箱的结构要点 REF _Toc262984855 \h 35l "_Toc262984856" 7 结论 REF _Toc262984856 \h 37l "_Toc262984857" 参考文献 REF _Toc262984857 \h 38l "_Toc262984858" 附录39l "_Toc262984859" 致谢401 绪论品种繁多的工程机械广泛应用于国民经济建设中的交通运输、能源、矿山、农、林、水利、市政建设和现代化国防建设事业中。

第一章前言1.1设计课题我此次设计专题为装载机工作机构设计，要求该装载机装载能力大，机动性好安全可靠，生产率较高，其斗柄是曲线的，铲斗的提起和倾斜由油缸的动作来实现。

1.2装载机的发展历史装载工作是整个地下采矿的重要环节，其工作量最繁重，费时最多，对采矿生产率影响极大。

消耗于这一工序的劳动量占循环时间的30%-40%。

正因为如此，国外许多的国家十分重视装载机械的开发推广与使用。

装载机开始制造是在90多年前。

最早的装载机是在马拉的农用拖拉机前部装上铲斗而成.。

自身带有动力的装载机，是在1920年初出现的，其铲斗安装在两根垂直立柱上，铲斗的举升和下落是用钢绳来操纵的。

从1930年开始，装载机的机构得到较大的改进。

1939年出现了比较先进的轮胎式装载，在40年代装载机得到了更大的发展。

1944年，开始用液压代替钢绳控铲斗。

1947年装载机发展成四轮驱动。

1950年出现了第一台带有液力变矩器的轮胎式装载机，它使装载机能够很平稳地插入料堆并且使作增快，同时插入运动，发动机不会因插入阻力大而熄火。

1960年出现了第一台铰接式装载机，这使装载机转向性能大大改善，增加了它的机动性能性和纵向稳定性。

60年代的电动装载机。

这是装载机设计的一个新的突破，它进一步增加了装载机的使用范围。

今后装载机的发展趋势是通过工作机构尺寸的增加和机构的改进进一步增加了生成力。

1.3装载机工作机构的特点装载机工作机构由潺斗，铲臂，铲斗座，升降油缸（两个左右对称）侧卸油缸，拉斗油缸组成。

装载机在工作过程中，铲斗是沿料堆底部插入料堆的，斗尖在料堆内运动，轨迹如图1-1所示。

图1-1由于铲斗沿料堆底部插入料堆所以插入阻力大，阻力方向与机体的推进方向相反，从而使得装载机有足够的重量和牵引力来克服插力。

以得到足够的插入深度，铲斗插入料堆后，在开始提升的瞬间，料堆对提升的阻力很大，以后就迅速的降低，故在提斗的过程中工作机构承受的负载很不均匀，尖峰负荷大。

扒渣机使用安全技术措施1. 施工斜井时，使用ZLZY60/11.5型扒渣机，下井前应检查各零部件是否齐全，并在地面进行试运转。

2. 试运行前，应检查电机接法是否与电源电压相符，转动方向是否正确，否则不可运行。

3. 扒渣机司机必须持证上岗，严格按其操作规程作业。

4. 扒渣机运行期间，严禁扒渣机运行范围内有人，扒渣机距碛头距离3～25m。

5. 工作面风流中瓦斯浓度达到1%时，禁止使用扒渣机，并及时切断电源。

6. 每次放炮前，必须用木料掩盖扒渣机操作按钮及电缆，耙斗应拉到扒渣机跟前，防止被岩石埋住。

7. 放炮后，应对扒渣机进行检查确认正常后，方可开动扒渣机。

8. 扒渣机装货前认真清理货堆及工作面是否有残留火工品及瞎炮，发现及时处理后方可允许装货。

9. 启动扒渣机前，司机必须先发出信号，撤出工作面人员，扒渣机前方严禁有人进行其它操作。

10. 装岩过程中，如扒渣机受阻或过载太大。

不应强行扒岩，必须用大锺砸成小块后，方可用耙斗装矸。

11. 扒渣机装岩完毕后，应使两个操纵手把置于松闸状态，最后切断电源，关闭送电手柄，切断扒渣机电源。

12. 斜井移动扒渣机时，必须应用提升绞车牵引。

必须设专职信号工和绞车司机，绞车司机必须持证上岗。

施工中信号联系为：一点停、二点提、三点放、四点慢提、五点慢放，严格按信号执行，信号不清、不明严禁启动绞车。

13. 施工前必须指定现场负责人、现场安全负责人，必须有队干部跟班上岗。

（14）斜井移动扒渣机必须使用保险装置齐全的专用插销；把绞车钩头用插销固定于扒渣机车上，确保钩头与扒渣机连接牢固、安全。

（15）移动前，由专人对绞车的四压两戗、钢丝绳及其连接装置、信号系统、轨道铺设质量等进行一次全面检查，发现问题及时处理，确认无误后才能施工。

（16）移动时，扒渣机必须带电移动。

移动过程中，在扒渣机下方禁止有人，上口必须设专人警戒，防止人员进入。

（17）移动前，必须将开关、电缆等单独移到位，严禁将其放在扒渣机上与扒渣机一起移动。

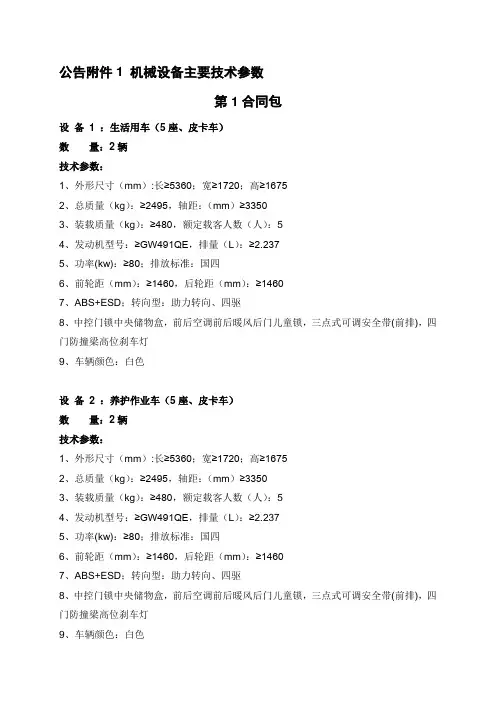

公告附件1 机械设备主要技术参数第1合同包设备 1 ：生活用车（5座、皮卡车）数量：2辆技术参数：1、外形尺寸（mm）:长≥5360；宽≥1720；高≥16752、总质量（kg）：≥2495，轴距：（mm）≥33503、装载质量（kg）：≥480，额定载客人数（人）：54、发动机型号：≥GW491QE，排量（L）：≥2.2375、功率(kw)：≥80；排放标准：国四6、前轮距（mm）：≥1460，后轮距（mm）：≥14607、ABS+ESD；转向型：助力转向、四驱8、中控门锁中央储物盒，前后空调前后暖风后门儿童锁，三点式可调安全带(前排)，四门防撞梁高位刹车灯9、车辆颜色：白色设备 2 ：养护作业车（5座、皮卡车）数量：2辆技术参数：1、外形尺寸（mm）:长≥5360；宽≥1720；高≥16752、总质量（kg）：≥2495，轴距：（mm）≥33503、装载质量（kg）：≥480，额定载客人数（人）：54、发动机型号：≥GW491QE，排量（L）：≥2.2375、功率(kw)：≥80；排放标准：国四6、前轮距（mm）：≥1460，后轮距（mm）：≥14607、ABS+ESD；转向型：助力转向、四驱8、中控门锁中央储物盒，前后空调前后暖风后门儿童锁，三点式可调安全带(前排)，四门防撞梁高位刹车灯9、车辆颜色：白色设备 3 ：中型面包车（出工车）数量：1辆技术参数：1、外形尺寸（mm）：长≥5330；宽≥1700；高≥22402、总质量：（kg）：≥2860，轴距：（mm）≥28903、整备质量：≥1760额定；载客人数14人4、发动机型号：JM491Q-ME；排放标准：国四5、排量（ml）：≥22376、功率(kw)：≥767、前轮距（mm）：≥1450；后轮距（mm）：≥14308、前悬/后悬（mm）：1300/11409、转向型：阻力转向ABS+EBD中控门锁，前后空调前后暖风10、车辆颜色：白色设备 4 ：管理用车数量：1辆技术参数：1、.外形尺寸：（mm）长≥4487；宽≥1706；高≥14702、轴距（mm）：≥26033、整车质量kg：≥11204、发动机形式：EA211直列四缸汽油电喷5、发动机排量L：≥1.5986、变数器形式：6速自动7、转向系统：电子随速转向8、悬架系统（前/后）前麦弗逊独立悬架/后复合扭转梁式独立悬架9、制动方式：前盘后鼓10、排放：国四11、颜色：白色设备 5 ：通勤车数量：1辆技术参数：1、车型：GRB53L-ZEMSK汽油版，外形尺寸（mm）：长≥7005；宽≥2040；高≥26452、轴距(mm)：≥39353、装备质量kg：≥36544、额定载客人数（人）235、最高马PS 2326、功率kw：≥1717、燃油类型：汽油国四8、转向类式：液压助力9、乘客门：电动侧滑门10、驾驶室玻璃：电动升降11、暖风机：前后独立4个12、前挡玻璃除霜：大功率无极调速除霜机13、制动类型：前盘后鼓14、刹车防抱死电子制动力分配系统EBD15、整体式双层玻璃：后两边玻璃开窗通风16、电动换气天窗17、座椅舒适型按比例放倒带扶手18、倒车影像及行车记录仪19、整车颜色：香槟车身设备 6 ：路政巡查车数量：3辆技术参数：1、车型尺寸（mm）：长≥4473；宽≥1706；高≥14692、轴距（mm）：≥26033、前轮距（mm）：≥1460，后轮距（mm）：≥15004、整备质量：≥1120kg5、发动机型号：EA2116、排量L：≥1.67、最大功率：≥81kw8、燃油：汽油9、排放标准：国四10、驱动：前轮驱动；轮胎规格：185/60R1511、具有安全气囊，中央门锁，刹车防抱死系统，前后电动窗，真皮座椅12、车辆颜色：白色第2合同包设备 1 ：装载机30型数量：1台技术参数：1、操作质量（kg）：≥108002、额定功率（kw）：≥923、铲斗容量（m³）：1.2-2.44、额定荷载（kg）：≥32005、最小离地间隙（mm）：≥3566、转向角度：≥35°7、转弯半径（mm）：≥68608、掘起能力（KN）：≥1009、全长（mm）：≥6950；全宽（mm）：≥2400；全高（mm）：≥315010、卸载高度（mm）：≥3060；卸载距离（mm）：≥100811、档位数：前2/后1；燃油箱容量（L）≥150；液压油箱容量（L）≥14012、提升时间≤6.5S；三项和≤10.5S13、工作液压系统压力（Mpa）≥16设备 2 ：装载机50型数量：2台技术参数：1、操作质量：≥16800kg2、全长：≥7380mm；全宽：≥3000mm；全高：≥3230mm3、额定功率：≥162kw，4、铲斗容量：2.2-4.5m³5、额定荷载：≥5000kg；6、卸载高度：≥3140mm；7、燃油箱容量:200L牵引能力：≥145KN8、牵引能力：≥145KN；掘起能力：≥155KN9、轮胎：23.5-25-16PR10、要求：转弯半径灵活，涡轮增压发动机，动力性能好，扭矩储备大，铝制板翅式风冷变矩器油液压油散热器及优化进出风道设计，确保整机热平衡，全液压转向，双泵合流，掘起力大，作业效率高，铲斗采用高强度耐磨刀板，配备边角尺，防水防尘电气接插件，知名品牌免维修蓄电池，负极切断电源总开关。
