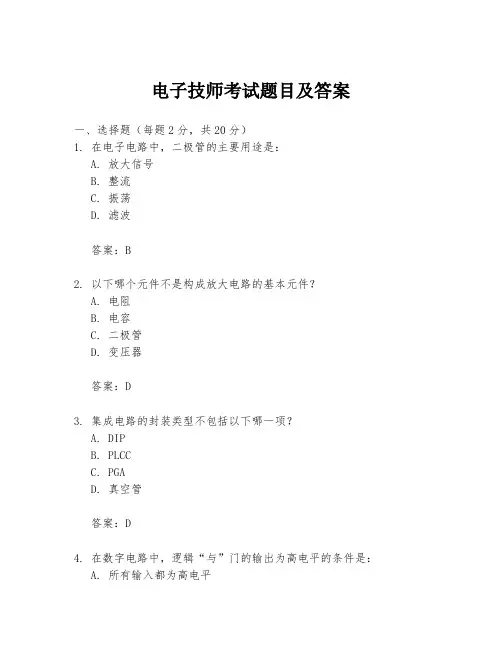

电子技师考试题目及答案一、选择题（每题2分，共20分）1. 在电子电路中，二极管的主要用途是：A. 放大信号B. 整流C. 振荡D. 滤波答案：B2. 以下哪个元件不是构成放大电路的基本元件？A. 电阻B. 电容C. 二极管D. 变压器答案：D3. 集成电路的封装类型不包括以下哪一项？A. DIPB. PLCCC. PGAD. 真空管答案：D4. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A5. 以下哪个信号不是电磁波谱的一部分？A. 无线电波B. 微波C. 可见光D. 超声波答案：D6. 在电子电路中，晶体管的主要作用是：A. 整流B. 放大C. 振荡D. 滤波答案：B7. 一个电路的电压为12V，通过的电流为0.5A，那么该电路的电阻为：A. 24ΩB. 12ΩC. 6ΩD. 3Ω答案：B8. 以下哪个不是电子元件的故障检测方法？A. 视觉检查B. 听觉检查C. 嗅觉检查D. 功能测试答案：C9. 在电子电路中，电容器的单位是：A. 欧姆B. 法拉C. 亨利D. 西门子答案：B10. 以下哪个不是电子电路设计中的基本原则？A. 经济性B. 可靠性C. 安全性D. 复杂性答案：D二、填空题（每题2分，共20分）11. 电子电路中的“开路”是指电路中存在_______，导致电流无法流动。

答案：断路12. 一个完整的电路通常包括电源、_______、负载和导线。

答案：开关13. 在电子电路中，三极管可以被用作_______或开关。

答案：放大器14. 电路的功率可以用公式P = _______ × I 来计算，其中P代表功率，U代表电压，I代表电流。

答案：U15. 电子元件的标称值通常是指其_______值。

答案：额定16. 在数字电路中，逻辑“或”门的输出为低电平的条件是所有输入都为_______电平。

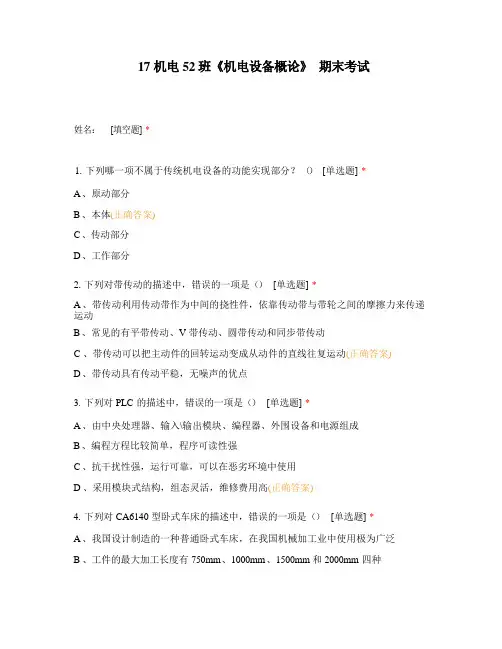

1752姓名：[填空题]*_________________________________1. 下列哪一项不属于传统机电设备的功能实现部分？（）[单选题] *2. 下列对带传动的描述中，错误的一项是（）[单选题] *3. 下列对PLC 的描述中，错误的一项是（）[单选题] *4. 下列对CA6140 型卧式车床的描述中，错误的一项是（）[单选题] *5. 数控的符号是（）[单选题] *6. 数控钻床、铣床、镗床、磨床均属于（）数控车床[单选题] *7. 工位数量少，精度不高的小型组合机床的自动生产线上的随行夹具的返回方式是（）[单选题] *8. 载货电梯属于（）电梯[单选题] *9. 下列对电梯主要参数的描述中，错误的一项是（）[单选题] *10. 银行和税务部门打印发票的打印机属于（）[单选题] *11. 下列对传真机的描述中，错误的一项是（）[单选题] *12. 当复印机出现卡纸故障时，可初步判断为（）[单选题] *13. 下列哪一项不属于设备润滑“五定”中的内容？（）[单选题] *14. 数字控制是（）发展起来的自动控制技术。

[单选题] *15. 下列哪一项不属于机床数控技术的组成（）[单选题] *16. 下列哪一项不是“与普通卧式车床相比，数控车床的结构所具有的特点（）[单选题] *17. 根据“主电机采用普通三相异步电动机，不具有恒线速度切削功能”判断，这是下列哪一种数控车床的特征（）[单选题] *18. 下列哪一项是“加工中心与数控铣床、镗床的主要区别”（）[单选题] *19. 随行夹具的返回方式不包括（）[单选题] *20. 常见的AGV 的运行轨迹是通过（）制导的。

[单选题] *21. 下列哪一项不属于起重设备的基本类型（）[单选题] *22. 起重设备的额定起重量用符号（）表示。

[单选题] *23. 乘客电梯属于（）[单选题] *24. 电梯井道尺寸是指（）[单选题] *25. 下列哪一项不是电梯用曳引钢丝绳的直径规格（）[单选题] *26. 复印机属于（）[单选题] *27. 目前，我国银行、税务等部门所使用的打印发票的打印机属于（）[单选题] *28. 静电复印与照相的根本不同之处在于（）[单选题] *29. 37. 下列元件中,主令电器有() * [单选题] *30. 38. 熔断器的作用是() * [单选题] *31. 40. 接触器的型号为CJ10- 160,其额定电流是() * [单选题] *32. 41. 交流接触器的作用是() * [单选题] *33. 42. 交流接触器在不同的额定电压下,额定电流() * [单选题] *34. 43. 时间继电器的作用是() * [单选题] *35. 44. 若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将() * [单选题] *36. 45. 热继电器中双金属片的弯曲作用是由于双金属片() * [单选题] *37. 46. 在控制电路中,如果两个常开触点串联,则它们是() * [单选题] *38. 47. 在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是() * [单选题] *39. 48. kW 以上的笼型电机,进行起动时应采取() * [单选题] *40. 49. 直流电机如果不配置弱磁保护,则电机运行时发生弱磁会导致() * [单选题] *41. 50. 三相异步电动机反接制动的优点是() * [单选题] *42. 51. 双速电动机高速运行时,定子绕组采用()连接* [单选题] *43. 52. 接触器的额定电流是指() * [单选题] *44. 53. 交流接触器的衔铁被卡住不能吸合会造成_() * [单选题] *45. 54. 电机正反转运行中的两接触器必须实现相互间() * [单选题] *46. 55. 能用来表示电机控制电路中电气元件实际安装位置的是() * [单选题] *47. 56. 接触器与继电器的触点可以互换的决定条件是D * [单选题] *48. 57. 改变交流电动机的运转方向,调整电源采取的方法是A * [单选题] *49. 58. 欠电流继电器可用于()保护。

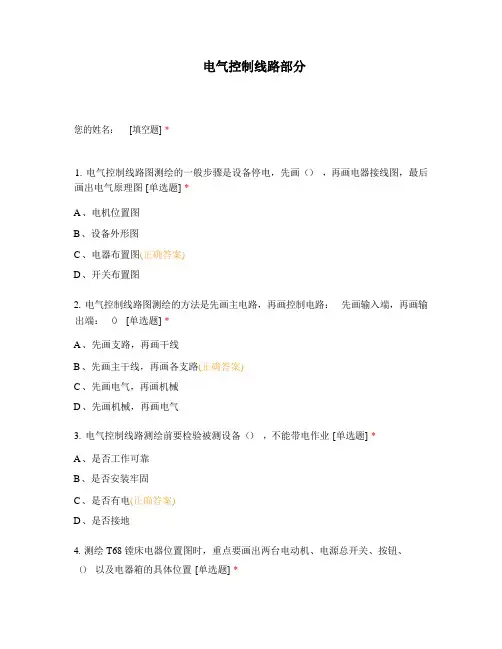

您的姓名：[填空题]*_________________________________1. 电气控制线路图测绘的一般步骤是设备停电，先画（），再画电器接线图，最后画出电气原理图[单选题] *2. 电气控制线路图测绘的方法是先画主电路，再画控制电路：先画输入端，再画输出端：（）[单选题] *3. 电气控制线路测绘前要检验被测设备（），不能带电作业[单选题] *4. 测绘T68 镗床电器位置图时，重点要画出两台电动机、电源总开关、按钮、（）以及电器箱的具体位置[单选题] *5. 分析T68 镗床电气控制主电路原理图时，首先要看懂主轴电动机M1 的正反转电路和（），然后再看快速移动电动机的正反转电路。

[单选题] *6. 测绘T68 镗床电气控制主电路图时要画出电源开关QS 、熔断器FU1 和FU2、（）、热继电器FR 、电动机M1 和M2 等。

[单选题] *7. 测绘T68 镗床电气线路的控制电路图时要正确画出控制变压器TC 、按钮581～5B5 、行程开关sa1S8、（）、速度继电器KS 、时间继电器KT 等。

[单选题] *8. 测绘X62W 铣床电器位置图时要画出电源开关、电动机、按钮、（）、电器箱等在机床中的具体位置[单选题] *9. 分析X62 铣床主电路工作原理图时，首先要看懂主轴电动机M1 的正反转电路、（），然后再看进给电动机M2 的正反转电路，最后看冷却泵电动机M3 的电路[单选题] *10. 测绘X62W 铣床电气控制主电路图时要画出电源开关QS 、熔断器FU1 、接触器KM1～KM6 、（）、电动机M1～M3 等[单选题] *11. 205t 桥式起重机的主电路中包含了电源开关QS 、交流接触器KM1～KM4 、凸轮控制器SA1～SA3 、（）、电磁制动器YB1～YB6 、电阻器1R～5R 、过电流继电器等[单选题] *12. 205t 桥式起重机电气线路的控制电路中包含了主令控制器SA4 、紧急开关Q54 、启动按钮、过电流继电器KC1～KC5 、（）、欠电压继电器KV 等。

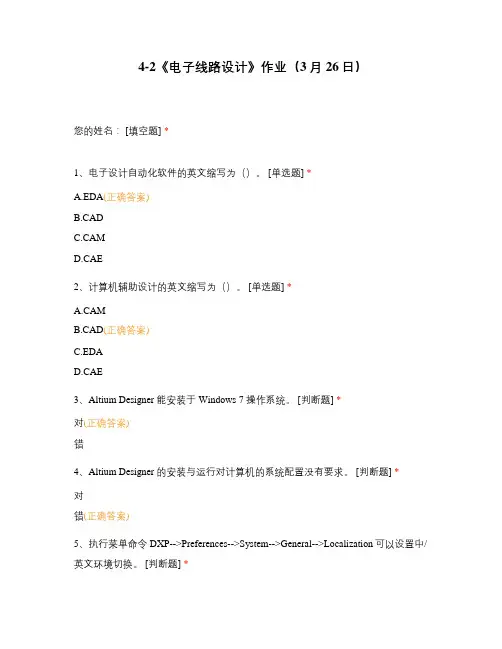

4-2《电子线路设计》作业（3月26日）您的姓名： [填空题] *_________________________________1、电子设计自动化软件的英文缩写为（）。

[单选题] *A.EDA(正确答案)B.CADC.CAMD.CAE2、计算机辅助设计的英文缩写为（）。

[单选题] *A.CAMB.CAD(正确答案)C.EDAD.CAE3、Altium Designer 能安装于 Windows 7 操作系统。

[判断题] *对(正确答案)错4、Altium Designer 的安装与运行对计算机的系统配置没有要求。

[判断题] *对错(正确答案)5、执行菜单命令DXP-->Preferences-->System-->General-->Localization可以设置中/英文环境切换。

[判断题] *对(正确答案)错6、通过系统参数设置好中/英环境切换后，必须重新启动软件才能使设置生效。

[判断题] *对(正确答案)错7、执行菜单命令DXP-->Preferences-->Data Management-->Backup可以设置自动备份的时间间隔、保存版本数量以及备份文件保存的路径。

[判断题] *对(正确答案)错8、使用计算机键盘上的（）键可实现原理图图样的缩小。

[单选题] *A.Page UpB.Page Down(正确答案)C.HomeD.End9、利用键盘上按 Ctrl+空格键键可以实现中英文输入方式的切换。

[判断题] *对(正确答案)错10.Altium Designer 中项目文件的文件名后缀为（） [单选题] *A．IntLibB．PCBDocC．PrjPCB(正确答案)D．PCBLib11.进行原理图设计，必须启动（）编辑器。

[单选题] *A．PCBB．Schematic(正确答案)C．Schematic LibraryD．PCB Library12.Altium Designer 原理图文件的格式为（）。

XX 职业学校2020-2021学年度第二学期期末考试19级《电子线路》试卷使用班级：XX 计算机班一、填空题（每空1分，20空，共计20分）1.在反相器电路中把电容和基极电阻 ① 联，可以减少三极管的开关时间，所以此电容又称为 ② 电容。

2.反相器在基极加有负电源，该电源除可使晶体三极管可靠地 ③ 外，还可以提高 ④ 能力。

3.若各门电路的输入均为A 和B ，且A=0，B=1；则与非门的输出为 ⑤ ，或非门的输出为 ⑥ 。

4.十进制数89对应的8421BCD 码为 ⑦ 。

5.如图所示电路，输出与输人之间的逻辑关系表达式是 ⑧ 。

6.在两个开关A 和B 控制一个电灯L 的电路中，当两个开关都断开(AB 为1表示断开)时灯亮，则实现的逻辑函数式为 ⑨ 。

7.符合如图所示逻辑电路的逻辑门电路的是 ⑩ 。

8.化简BC C A AB F ++== (11) 。

9.三态门电路的输出有高电平、低电平和(12) 3种状态。

10.（23）10所对应的二进制数为 (13) 。

11.若各门电路的输入均为A 和B ，且A=0，B=1；则与门的输出为 (14) ，或门的输出为 (15) 。

12.或非门的逻辑功能是 (16) 。

系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线13.若或门两输入信号分别为A、B，输出信号为Y,则其逻辑表达式为 (17) 。

14.主从触发器是一种能防止 (18) 现象的触发器。

15.对于JK触发器，若J=K，则可完成 (19) 触发器的逻辑功能。

16.用来记忆和统计输入CP脉冲个数的电路，称为 (20) 。

二、判断题（每题2分，10小题，共计20分）（）1.在晶体三极管开关电路中，提高β值可以提高开关速度。

（）2.在开关电路中，三极管选定后，通常利用提高电源电压来提高开关速度。

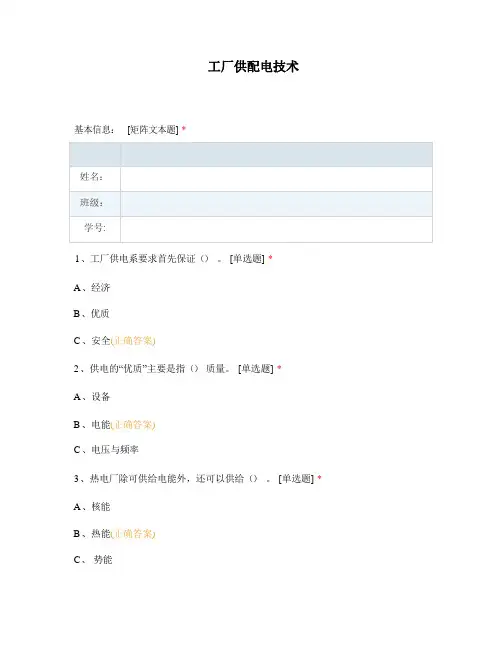

基本信息：[矩阵文本题]*1 、工厂供电系要求首先保证（）。

[单选题] *2 、供电的“优质”主要是指（）质量。

[单选题] *3 、热电厂除可供给电能外，还可以供给（）。

[单选题] *4 、发电机的额定电压是指（）用电设备的额定电压。

[单选题] *5 、一发电机和一变压器想连，已知该变压器的一次侧额定电压是6 ．3KV ，则该发电机的额定电压是（）KV 。

[单选题] *6 、一次变压器二次侧接一线路，已知该线路的额定电压是10KV ，则该变压器二次侧的额定电压是（）KV. [单选题] *7 、生产照明是（）设备。

[单选题] *8 、桥式起重机的电动机是（）设备。

[单选题] *9 、（）有简单的熄弧装置。

[单选题] *10 、熔断器能起（）的保护作用。

[单选题] *11 、电压互感器二次侧的额定电压是（）V 。

[单选题] *12 、QF 是（）的符号。

[单选题] *13 、有灭弧能力的开关是（）。

[单选题] *14 、户外跌落式熔断器的型号是（）。

[单选题] *15 、某电流互感器的变比是600/5 ，则一次侧的额定电流是（）A 。

[单选题] *16 、电流互感器二次侧的额定电流是（）。

[单选题] *17 、变压器铁芯采用绝缘的薄硅钢片制造，主要目的是为了降低（）。

[单选题] *18 、电流感器的一次侧绕组的匝数（）二次侧绕组的匝数。

[单选题] *19 、电流压感器的一次侧绕组的匝数（）二次侧绕组的匝数。

[单选题] *20 、电流压感器的二次侧必须接地是为了（）。

[单选题] *1 、核能发电厂也称原子能发电厂。

[判断题] *2 、工厂供电系统也称为电力系统。

[判断题] *3 、电能是使用最方便，也最清洁的能源。

[判断题] *4 、工厂低压配电电压一般采用220/380V 。

[判断题] *5 、用电设备的额定电压和同级电网的额定电压相同。

[判断题] *6 、所谓中性点的运行方式，就是指发电机或变压的中性点接地运行。

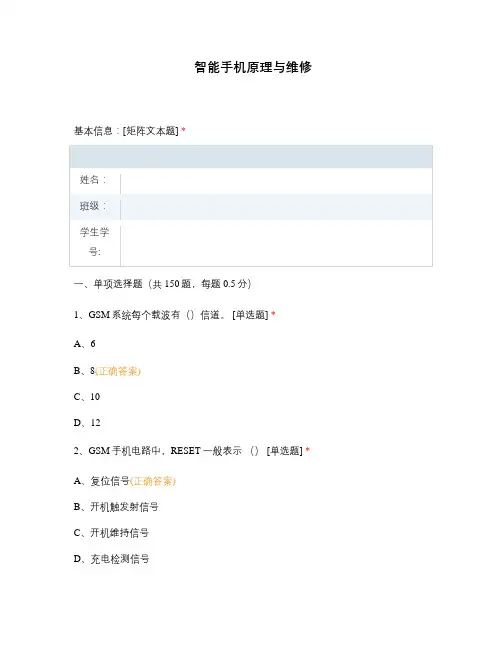

智能手机原理与维修基本信息：[矩阵文本题] *一、单项选择题（共150题，每题0.5分）1、GSM系统每个载波有（）信道。

[单选题] *A、6B、8(正确答案)C、10D、122、GSM手机电路中，RESET一般表示（） [单选题] *A、复位信号(正确答案)B、开机触发射信号C、开机维持信号D、充电检测信号3、在GSM手机电路中，VRAMP表示的含义是（） [单选题] *A、自动频率控制B、自动功率控制C、功率检测信号D、功率等级参考电压(正确答案)4、处理码间干扰时，GSM系统和CDMA采用什么方式（） [单选题] *A、相关器；均衡器B、均衡器；相关器(正确答案)C、都用相关器D、都用均衡器5、GSM手机中的单片机一般是（）微处理器 [单选题] *A、8位B、10位C、16位(正确答案)D、64位6、红外线波长为（） [单选题] *A、750nm-1mm(正确答案)B、850nm-1mmC、900nm-1mmD、650nm-1mm7、蓝牙的英文表示是（） [单选题] *A、FMB、Blue Tooth(正确答案)C、IRDAD、camera8、蓝牙模块的传输速率为(B) [单选题] *A、115.2K bpsB、1M bps(正确答案)C、1K bpsD、2K bps9、具有频率利用率较高，手机功耗低的网络优点是（） [单选题] *A、CDMA(正确答案)B、GSMC、GPRSD、PCS10、码片主要存储手机机身和检测程序、电池检测、显示检测及（） [单选题] *A、用户设定信息(正确答案)B、通话时间信息C、充电信息D、系统软件数据11、故障特征为击穿开路，正向电阻变大，反向电阻变小的是（） [单选题] *A、三极管B、二极管(正确答案)C、电阻D、电容12、MTK平台中BANDSW_DCS是指（） [单选题] *A、DCS的功率控制信号B、DCS的频段切换信号(正确答案)C、DCS的频率控制信号D、自动功率控制信号13、锁相环电路时通过（）来控制输出信号的频率的 [单选题] *A、鉴相器B、程控分频器(正确答案)C、低通滤波器D、压控振荡器14、关于GSM系统主时钟，下面说法正确的是（） [单选题] *A、均为26MHzB、晶体与晶振都一样C、损坏会引起不开机故障(正确答案)D、基准时钟偏移不影响信号15、关于32.768kHz晶体，以下说法不正确的是(c) [单选题] *A、RTC表示实时时钟电路(正确答案)B、通常为晶体与集成IC组成的振荡电路产生C、损坏不影响开机D、损坏有可能影响开机16、关于锁相环电路，以下说法错误的是（） [单选题] *A、用于调节VCO产生振荡信号的频率B、损坏会影响开机(正确答案)C、损坏会引起无信号不入网的故障D、PLL通常表示锁相环17、以下选项中不是CPU工作的必要条件是（） [单选题] *A、供电B、时钟C、复位D、SIM卡有效(正确答案)18、以下总线中为单向传输的是(D) [单选题] *A、地址总线ABB、数据总线DBC、控制总线CBD、A与C都是(正确答案)19、关于三极管以下说法错误的是（） [单选题] *A、可用于放大电路B、可用于开关电路C、可分为NPN和PNP两种D、均为三个管脚(正确答案)20、英文简写“FET”通常表示的含义是（） [单选题] *A、二极管B、三极管C、场效应管(正确答案)D、复合三极管21、以下选项中，不是功率放大器工作的条件的是（） [单选题] *A、供电B、TX_ENC、VPACD、时钟信号(正确答案)22、以下选项中，哪些是电源IC正常工作的必要条件（） [单选题] *A、电池电压B、开机触发信号C、开关线D、以上都是(正确答案)23、以下选项中不是SIM卡电路工作的必要条件是（） [单选题] *A、SIM-VCCB、SIM-VPP(正确答案)C、SIM-RSTD、SIM-CLK24、关于示波器的使用，以下说法正确的是（） [单选题] *A、示波器可以测量射频信号频率B、示波器可测量时钟信号C、示波器可测量音频信号D、B与C正确(正确答案)25、手机出现不开机故障，不可能的原因是（） [单选题] *A、电源IC坏B、CPU坏C、字库坏D、本振IC坏(正确答案)26、GSM手机不入网，手动找网可以找到网络故障原因可能是（） [单选题] *A、RXVXO坏B、主时钟偏频C、功率放大器坏(正确答案)D、软件故障27、以下单元电路中，不属于本振电路的是（） [单选题] *A、LNA(正确答案)B、RFVCOC、RXVCOD、UHFVCO28、以下故障现象中，不是射频IC引起的是（） [单选题] *A、不入网B、不发射C、显示缺画(正确答案)D、不开机29、关于主时钟引起的故障现象中，错误的是（） [单选题] *A、不开机B、不入网C、信号时有时无D、不显示(正确答案)30、以下故障现象中不是32.768K晶体损坏引起的是（） [单选题] *A、不开机B、自动关机C、待机耗电D、有接收不发射(正确答案)31、GSM手机电路中，一般表示主时钟供电电压的是（） [单选题] *A、VRIAB、VRTCC、VCTCXO(正确答案)D、VR432、GSM手机电路中，一般表示实时时钟供电电压的是（） [单选题] *A、VRIAB、VRTC(正确答案)C、VCTCXOD、VR433、GSM手机电路中，通常表示CPU核心供电的是（） [单选题] *A、VIOB、VCORE(正确答案)C 、VFID、VANA34、CDMA采用调制方式（） [单选题] *A、GMSKB、QPSK(正确答案)C、GPSD、TDMA35、CDMA800MHz手机的结收频率（） [单选题] *A、824～849MHzB、869～894MHz(正确答案)C、890～915MHzD、880～925MAz36、在电路中接收中频用英文（）表示 [单选题] *A、RX-IF(正确答案)B、RX-IOC、RX-IDATAD、RXHF37、联通CDMA手机终端采用（）卡 [单选题] *A、UIM卡(正确答案)B、SIM卡C、UTK卡D、USIM卡38、CDMA手机采用的技术是（） [单选题] *A、码分多址(正确答案)B、FDMAC、TDMAD、FDD39、接收信号和本机振荡信号送至混频电路进行混频，输出的信号称为（） [单选题] *A、中频信号(正确答案)B、发射信号C、放大信号D、接收IQ信号40、移动电话机的高频放大器功能主要是（） [单选题] *A 、提高增益B、降低噪声(正确答案)C、镜像频率选择D、领道干扰41、GSM的功率等级有（）级 [单选题] *A、10(正确答案)B、15C、16D、1742、红外线适合应用在需近距离无线通讯的场合进行点对点的（）数据传输 [单选题] *A、直线(正确答案)B、直接C、间接D、有线43、混频是在无线电通信中广泛应用的一种技术，混频器包括非线性器件和（）两个部分 [单选题] *A、三极管B、线性器件C、滤波器(正确答案)D、存储器44、压控振荡器一般是由（）为主构成的谐振回路 [单选题] *A、变容二极管(正确答案)B、小功率三极管C、场效应管D、可控振荡器45、下面选项中，可能是32.768K电路异常引起的是（） [单选题] *A、不显示B、不认卡C、自动关机(正确答案)D、键盘部分失灵46、GSM手机电路中，CPU核心供电VCORE不正常，将引起（） [单选题] *A、不开机(正确答案)B、不入网C、不发射D、不显示47、GSM手机电路中，CPU核心供电VCORE的电压一般为（）左右 [单选题] *A、2.8VB、1.8VC、1.1V(正确答案)D、2V48、以下故障现象中，不是射频IC损坏引起的是（） [单选题] *A、无信号不入网B、不发射C、信号是有时无D、听筒小声(正确答案)49、以下信号中，不能用示波器进行信号检测的是（） [单选题] *A、RXI/ RXQB、语音信号C、脉冲电压D、本振信号(正确答案)50、GSM手机不入网，手动找网，也找不到网络信号，此故障原因可能是（） [单选题] *A、功放坏B、发射滤波坏C、发射本振坏D、接收本振坏(正确答案)51、下面选项中，可能是32.768K电路异常引起的是（） [单选题] *A、不显示B、不认卡C、自动关机(正确答案)D、键盘部分失灵52、下面电路中，不可能集成在CPU内的电路是（） [单选题] *A、LCD接口电路B、SIM卡接口电路C、键盘电路D、本振电路(正确答案)53、摩托罗拉GSM手机电路中的IO_REG不正常会引起（）故障 [单选题] *A、不显示B、不认卡C、不发射D、不开机(正确答案)54、GSM手机主时钟不起振，将会引起（）故障 [单选题] *A、不入网B、不显示C、自动关机D、不开机(正确答案)55、GSM手机麦克风产生的信号一般不会送给（） [单选题] *A、CPUB、电源ICC、射频IC(正确答案)D、音频IC56、GSM手机开机时显示“电池无效”故障原因可能是（） [单选题] *A、电池电量低B、电池触片接触问题C、射频IC坏D、电池检测电路故障(正确答案)57、使用万能表判断听筒好坏时，应将其拔至欧姆档（）档 [单选题] *A、200Ω(正确答案)B、2KΩC、20KΩD、200KΩ58、使用万用表判断振铃好坏时，下面哪种情况表明振铃损坏（） [单选题] *A、测出振铃内阻为8ΩB、测出振铃的内阻为10ΩC、2V直流电压触碰铃声两端有吱吱声D、测出内阻无穷大(正确答案)59、在数码手机中，振子的内阻通常为（） [单选题] *A、1欧姆B、几十欧姆(正确答案)C、几百欧姆D、几千欧姆60、GSM手机中，功率放大器的供电通常来自于（） [单选题] *A、电源ICB、电池电压正极(正确答案)C、射频ICD、音频IC61、关于GSM手机的USB接口，说法正确的是（） [单选题] *A、USB接口可以集成于CPU内，B、USB接口可以集成于电源IC内C、USB接口可以独立存在D、以上都对(正确答案)62、GSM手机中的PLL一般集成以下哪个单元电路中（） [单选题] *A、功率放大器内B 、射频IC内C、CPU内D、B与C都可能(正确答案)63、关于CDMA主时钟电路，说法正确的是（） [单选题] *A、主时钟频率一般为13MHZB、主时钟频率一般为19.2MHZC、主时钟频率一般为19.5MHZD、主时钟频率一般为19.68MHZ(正确答案)64、以下故障现象中，不是GSM功率放大器损坏引起故障现象是（） [单选题] *A、无信号下入网B、不发射C、大电流不开机D、小电流不开机(正确答案)65、GSM手机电路中BATT_DAT表示的含义是（） [单选题] *A、电池数据检测(正确答案)B、电池电压C、充电控制信号D、电池温度检测66、在诺基亚GSM手机电路中，BSI检测电路开路将引起（） [单选题] *A、不显示B、不充电C、不开机(正确答案)D、不入网67、下列选项中，不是翻盖手机排线引起的故障现象是（） [单选题] *A、不显示B、听筒无声C、无背光灯D、不入网(正确答案)68、GSM手机加电便短路的不开机故障原因中，与此故障无关的器件是（） [单选题] *A、功率放大器B、接收滤波器(正确答案)C、电源ICD、和弦模块69、三星尾插接口的压敏电阻损坏，可能会导致（） [单选题] *A、不联机(正确答案)B、不认SIM卡C、不入网D、不显示70、下列选项中，不是功率放大器损坏引起的常见现象是（） [单选题] *A、大电流短路B、发射关机C、不入网D、不显示(正确答案)71、GSM手机电路中，MIC_BIAS电压通常为（） [单选题] *A、2.8V左右B、2V左右(正确答案)C、3.8V左右D、3.6V左右72、下面单元电路中，不可能集成射频IC内的电路是（） [单选题] *A、LNAB、MIXC、RXVCOD、32.768khz实时时钟(正确答案)73、听筒与铃声共用的GSM手机中，听筒有声，振铃无声，故障原因可能是（）[单选题] *A、振铃损坏B、排线断线C、CPU损坏D、和弦IC坏(正确答案)74、在数码手机中，复位信号通常由（）产生 [单选题] *A、射频IC产生B、电源IC产生(正确答案)C、音频IC产生D、Flash产生75、在数码手机电路中，睡眠时钟SleepCLK的频率为（） [单选题] *A、13MHzB、26MHzC、32.768KHz(正确答案)D、32.768MHz76、以下故障现象中，不是雅马哈和弦IC损坏引起的是（） [单选题] *A、无铃声B、振铃有杂音C、不开机D、听筒无声(正确答案)77、在GSM手机电路中，“M-CLK”一般表示（） [单选题] *A、主时钟(正确答案)B、显示时钟C、频率合成时钟D、卡时钟78、在GSM手机电路中VREF一般表示（） [单选题] *A、射频供电B、参考供电(正确答案)C、主时钟供电D、以上都不对79、关于电源中断信号，以下选项中描述错误的是（） [单选题] *A、可用于关机B、可用于开机检测C、可用于挂机检测D、用于维持电源工作(正确答案)80、以下英文简写中。

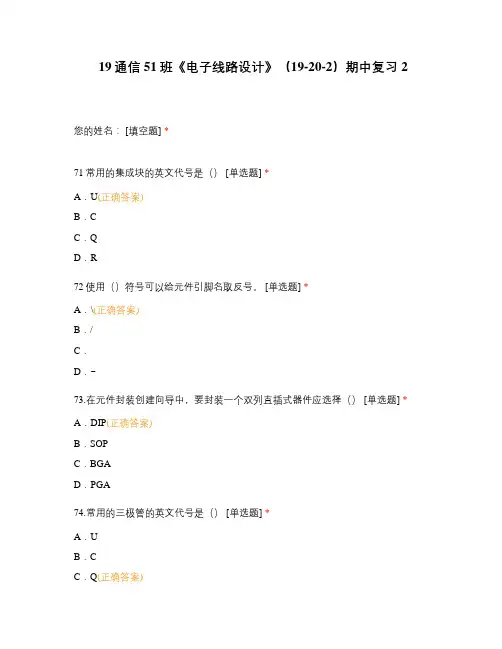

19通信51班《电子线路设计》（19-20-2）期中复习2您的姓名： [填空题] *_________________________________71常用的集成块的英文代号是（） [单选题] *A．U(正确答案)B．CC．QD．R72使用（）符号可以给元件引脚名取反号。

[单选题] *A．\(正确答案)B．/C．_D．~73.在元件封装创建向导中，要封装一个双列直插式器件应选择（） [单选题] * A．DIP(正确答案)B．SOPC．BGAD．PGA74.常用的三极管的英文代号是（） [单选题] *A．UB．CC．Q(正确答案)D．R75.欲在 PCB 上某个位置放置一个焊盘应选择（） [单选题] * A．TrackB．FillC．Pad(正确答案)D．Via76.Altium Designer 中，PCB 图的后缀名为（） [单选题] * A．PCBDoc(正确答案)B．SCHDocC．PrjPCBD．PCBLib77.执行设计规则检查操作，对应的英文操作名称为（） [单选题] * A．Design Rule Check(正确答案)B．Print SetupC．ERCD．Elliptical78.布线后对焊盘进行修整称为（） [单选题] *A．包地B．补泪滴(正确答案)C．敷铜D．填充79.在打印色彩设置时，要打印黑白图纸应选择（） [单选题] * A．ColorC．Gray(正确答案)D．None80.原理图设计时，按下（）可使元器件旋转 90°。

[单选题] *A．回车键B．空格键(正确答案)C．X键D．Y键81电路原理图编辑时，进行公英制两种不同测量单位的转换的快捷键是（） [单选题] *A．WB． HC． Q(正确答案)D．K82.元件自动标注操作，对应的英文操作名为（） [单选题] *A．Annotate(正确答案)B．SetupC．DrawD．Error check83.放置多行注释文字，该操作对应的英文为（） [单选题] *A．CircleB．Text StringC．Text Frame(正确答案)84.Altium Designer 提供了多达（）层为铜膜信号层。

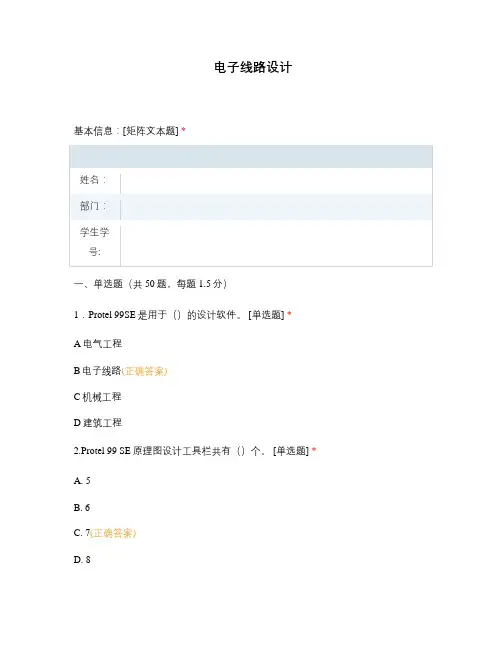

电子线路设计基本信息：[矩阵文本题] *一、单选题（共50题，每题1.5分）1．Protel 99SE是用于（）的设计软件。

[单选题] *A电气工程B电子线路(正确答案)C机械工程D建筑工程2.Protel 99 SE原理图设计工具栏共有（）个。

[单选题] *A. 5B. 6C. 7(正确答案)D. 83.执行（）命令操作，元器件按垂直均匀分布。

[单选题] *A.VerticallyB.Distribute Vertically(正确答案)C.Center VerticallyD.Distribute4.执行（）命令操作,元器件按底端对齐. [单选题] *A.Align RightB.Align TopC.Align LeftD.Align Bottom(正确答案)5.执行（）命令操作,元气件按右端对齐. [单选题] *A.Align Right(正确答案)B.Align TopC.Align LeftD.Align Bottom6．电阻类的封装是（）。

[单选题] *A. DIPB. RBC. AXIAL(正确答案)D.XTAL17.进行原理图设计，必须启动（）编辑器。

[单选题] *A.PCBB.Schematic(正确答案)C Schematic LibraryD.PCB Library8.往原理图图样上放置元器件前必须先（）。

[单选题] *A打开浏览器B.装载元器件库(正确答案)C.打开PCB编辑器D.创建设计数据库文件9.仿真库Fuse.lib中包含了一般的熔丝元器件，Designator指的是熔丝的（）。

[单选题] *A.名称(正确答案)B.电流C.阻抗D.不清楚10．晶体管的封装是（）。

[单选题] *A. DIPB. RBC. TO--xxx(正确答案)D.XTAL111.执行（）命令，即可弹出PCB系统参数设置对话框。

[单选题] *A.Design/Bord OptionsB.Tools/PreferencesC.OptionsD.Preferences(正确答案)12.PCB的布线是指（）。

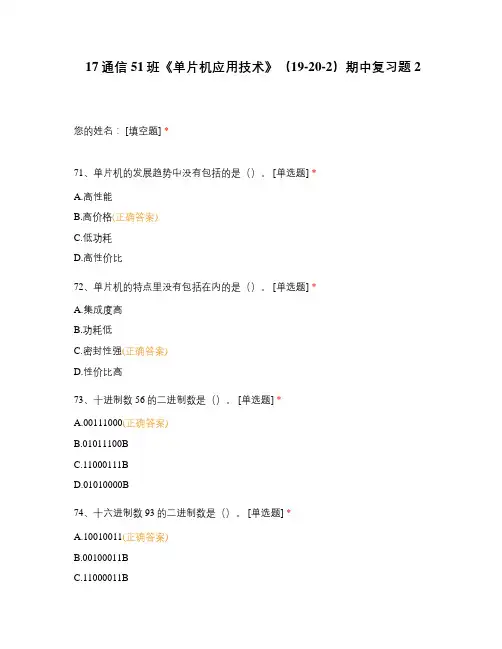

17通信51班《单片机应用技术》（19-20-2）期中复习题2您的姓名： [填空题] *_________________________________71、单片机的发展趋势中没有包括的是（）。

[单选题] *A.高性能B.高价格(正确答案)C.低功耗D.高性价比72、单片机的特点里没有包括在内的是（）。

[单选题] *A.集成度高B.功耗低C.密封性强(正确答案)D.性价比高73、十进制数56的二进制数是（）。

[单选题] *A.00111000(正确答案)B.01011100BC.11000111BD.01010000B74、十六进制数93的二进制数是（）。

[单选题] *A.10010011(正确答案)B.00100011BC.11000011BD.01110011B75、二进制数11000011的十六进制数是（）。

[单选题] *A. B3H(正确答案)B.C3HC.D3HD.E3H76、ISIS模块的主要功能是（）。

[单选题] *A．电路原理图设计与仿真(正确答案)B．高级布线和编辑C．图像处理D．C51源程序调试77、Proteus软件由以下两个设计平台组成（）。

[单选题] *A. ISIS和PPTB. ARES和CADC. ISIS和ARES(正确答案)D. ISIS和CAD78、ARES模块的主要功能是（）。

[单选题] *A．电路原理图设计与仿真B. 高级布线和编辑(正确答案)C. 图像处理D. C51源程序调试79、家用电器如冰箱、空调、洗衣机中使用的单片机主要是利用了它的（）能力。

[单选题] *A．高速运算B. 海量存储C.远程通信D. 测量控制(正确答案)80、单片机8031属于（） [单选题] *A) MCS-48系列B) MCS-51系列(正确答案)C) MCS-96系列D) MCS-31系列81、MCS-51单片机的复位信号是（）有效。

[单选题] *A.下降沿B.上升沿C.低电平D.高电平(正确答案)82、二进制数10101010B与00000000B的“与”、“或”和“异或”结果是（）。
