A G C与一次调频讲义 This model paper was revised by the Standardization Office on December 10, 2020自动发电控制AGC和一次调频0 前言根据电监会发布的《发电厂并网运行管理规定》（电监市场[2006]42号）和《并网发电厂辅助服务管理暂行办法》（电监市场[2006]43号）分别制定了两个文件：《××区域发电厂并网运行管理实施细则》和《××区域并网发电厂辅助服务管理实施细则》（其中的××代表区域，如“华北”、“华东”），简称“两个细则”。
其中对AGC和一次调频的投入率、调节指标的考核标准进行了严格的规定。
1 定义电力系统频率和有功功率自动控制统称为自动发电控制（AUTO GENERATOR CONTROL 简称AGC）。
AGC是通过控制发电机有功出力来跟踪电力系统负荷变化，从而维持频率等于额定值，同时满足互联电力系统间按计划要求交换功率的一种控制技术。
基本目标包括使全系统的发电出力和负荷功率相匹配；将电力系统的频率偏差调节到零，保持系统频率为额定值；及控制区域间联络线的交换功率与计划值相等，实现各区域内有功功率的平衡。
图1 AGC总体结构示意图主要有三个闭环控制：机组控制环、区域调节控制环和计划跟踪环，机组控制环由D CS自动实现；区域调节控制的目的是使区域控制误差调到零，这是AGC的核心；区域计划跟踪控制的目的是按计划提供发电基点功率。
2 简介AGC作为能量管理系统（EMS）的子系统与数据采集系统（SCADA）结合，以AGC/EDC软件包的形式成为SCADA/AGC-EDC系统，实现电网自动调频和有功功率经济分配等功能。
SC ADA软件系统是AGC软件系统的“工作平台”，其信号主要有三类：遥测信号是被控发电机和区域联络线的有功功率信号经电厂远动终端装置（RTU）、A/D转换送调度中心作为模拟量测量信号；遥信信号指AGC投/切和发电机开/停状态的开关量信号，该类信号经R TU按5us周期扫查送调度中心；遥控信号即中调遥调指令（ADS），该指令由AGC程序运算产生。
AGC工作原理标题：AGC工作原理引言概述：自动增益控制（AGC）是一种在通信系统中常用的技术，用于调节信号的增益，以保持信号质量稳定。
AGC工作原理是通过监测输入信号的强度，并根据信号强度的变化自动调节信号放大器的增益，从而确保输出信号的稳定性。
本文将详细介绍AGC的工作原理及其应用。
一、信号强度检测1.1 AGC系统中的信号强度检测器通常采用功率检测器，用于测量输入信号的强度。
1.2 信号强度检测器将输入信号转换为电压或者电流信号，并经过放大和滤波处理，得到一个与信号强度成正比的输出。
1.3 信号强度检测器的输出信号将作为反馈信号，用于控制信号放大器的增益。
二、信号放大器2.1 AGC系统中的信号放大器通常是可变增益放大器，其增益可以根据信号强度检测器的反馈信号自动调节。
2.2 信号放大器根据反馈信号的大小调节增益，使得输出信号的强度保持在一个稳定的水平。
2.3 信号放大器的调节速度和精度对AGC系统的性能有重要影响，需要根据具体应用需求进行设计。
三、AGC控制算法3.1 AGC控制算法通常采用比例积分（PI）控制器，通过调节增益来使输出信号的功率达到设定值。
3.2 PI控制器根据信号强度检测器的输出信号和设定值之间的差值，计算出需要调节的增益值。
3.3 AGC控制算法需要考虑信号的动态范围、噪声等因素，以保证系统的稳定性和性能。
四、AGC应用领域4.1 AGC技术广泛应用于无线通信系统中，如手机、基站等设备中，用于调节信号的强度以适应不同的信道条件。
4.2 AGC还常用于音频设备中，如收音机、音响系统等，用于调节音频信号的音量以确保音质稳定。
4.3 AGC技术还可以应用于雷达、无线电等领域，用于调节接收信号的强度以适应不同的环境条件。
五、总结5.1 AGC是一种重要的自动控制技术，通过监测信号强度并自动调节增益，可以确保系统的稳定性和性能。
5.2 信号强度检测、信号放大器、AGC控制算法是AGC系统的关键组成部份，需要合理设计和调试。

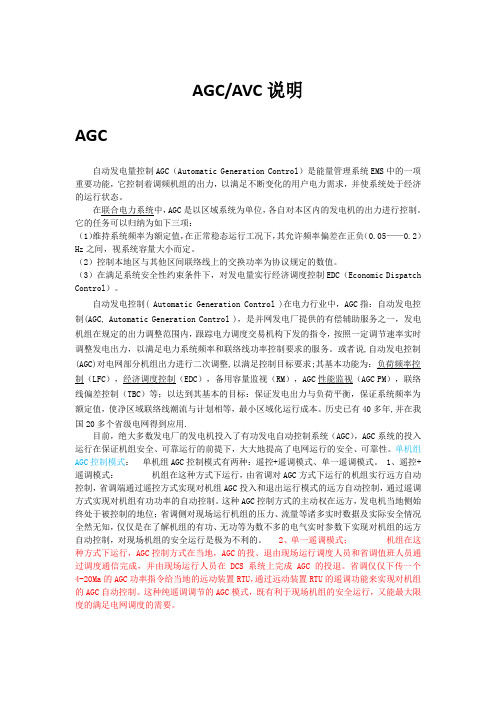

AGC/AVC说明AGC自动发电量控制AGC（Automatic Generation Control）是能量管理系统EMS中的一项重要功能，它控制着调频机组的出力，以满足不断变化的用户电力需求，并使系统处于经济的运行状态。
在联合电力系统中，AGC是以区域系统为单位，各自对本区内的发电机的出力进行控制。
它的任务可以归纳为如下三项：（1）维持系统频率为额定值，在正常稳态运行工况下，其允许频率偏差在正负（0.05——0.2）Hz之间，视系统容量大小而定。
（2）控制本地区与其他区间联络线上的交换功率为协议规定的数值。
（3）在满足系统安全性约束条件下，对发电量实行经济调度控制EDC（Economic Dispatch Control）。
自动发电控制( Automatic Generation Control )在电力行业中，AGC指：自动发电控制(AGC, Automatic Generation Control )，是并网发电厂提供的有偿辅助服务之一，发电机组在规定的出力调整范围内，跟踪电力调度交易机构下发的指令，按照一定调节速率实时调整发电出力，以满足电力系统频率和联络线功率控制要求的服务。
或者说,自动发电控制(AGC)对电网部分机组出力进行二次调整,以满足控制目标要求;其基本功能为：负荷频率控制（LFC），经济调度控制（EDC），备用容量监视（RM），AGC性能监视（AGC PM），联络线偏差控制（TBC）等；以达到其基本的目标：保证发电出力与负荷平衡，保证系统频率为额定值，使净区域联络线潮流与计划相等，最小区域化运行成本。
历史已有40多年,并在我国20多个省级电网得到应用.目前，绝大多数发电厂的发电机投入了有功发电自动控制系统（AGC），AGC系统的投入运行在保证机组安全、可靠运行的前提下，大大地提高了电网运行的安全、可靠性。
单机组AGC控制模式：单机组AGC控制模式有两种：遥控+遥调模式、单一遥调模式。
自动增益算法简介自动增益算法（Automatic Gain Control，AGC）是一种用于调整信号增益的技术，旨在使输入信号的幅度在一个合适的范围内。
它常被应用于无线通信、音频处理、雷达系统等领域。
AGC的主要目标是将输入信号的强度调整到一个恰当的水平，以保证后续处理和分析的准确性。
通过自动调整增益，AGC可以有效地抑制噪声、提高信号质量，并避免过载或失真。
本文将详细介绍自动增益算法的原理、应用场景和实现方法。
原理AGC的原理基于负反馈控制系统。
它包含三个主要组件：输入传感器、增益控制器和输出设备。
1.输入传感器：用于检测输入信号的强度。
传感器可以是一个简单的电阻网络或专门设计的硬件电路，其输出与输入信号强度成正比。
2.增益控制器：根据输入传感器提供的信息，自动调整放大器或衰减器的增益。
控制器通常采用反馈回路来实现，在每个采样周期中更新增益值。
3.输出设备：用于输出调整后的信号。
根据具体应用需求，输出设备可以是扬声器、无线电发射器等。
AGC的工作原理如下：1.输入传感器测量输入信号的强度，并将其转换为电压或数字信号。
2.增益控制器使用传感器提供的信息来计算当前增益值。
通常，控制器会根据一定的算法和设定的阈值来决定是否调整增益。
3.如果输入信号强度过高，控制器会减小增益，以避免过载。
如果输入信号强度过低，则增加增益以提高信噪比。
4.调整后的信号通过输出设备进行输出，供后续处理和分析使用。
应用场景AGC在许多领域都有广泛的应用，以下是其中几个常见的场景：1. 无线通信在无线通信系统中，AGC被用于调整接收机的增益，以适应不同距离、干扰和衰落条件下的信道。
通过自动调整接收机增益，AGC可以有效地提高接收灵敏度和动态范围，并减少干扰和失真。
2. 音频处理AGC在音频处理中被广泛应用，例如音频录制、音乐播放和语音通信。
它可以自动调整音频信号的增益，以确保声音的清晰度和可听性，并避免过载或失真。
3. 雷达系统在雷达系统中，AGC用于调整接收机的增益，以适应不同目标距离和反射强度。
“ACE”控制系统简单介绍我厂#1、#2机组自投入“ACE”控制以来，一直受到“双细则”的考核，现将“ACE”的基本定义及如何考核进行说明。
1、AGC简介AGC（Automatic Generation Control）：现代电网控制的一项基本和重要任务，指以控制发电机输出功率来适应负荷波动的闭环反馈控制。
AGC的四个基本目标：a) 发电出力与负荷平衡。
b) 保持系统频率为额定值。
c) 区域联络线潮流与计划相等。
d) 区域内发电厂之间的负荷经济分配。
通常AGC指4个目标中的前3个，特别是第2、3个，包含第4个的AGC称为AGC/EDC。
2、分区控制误差(Area Control Error)，即ACE：ACE K i f P tie. iACE 理解上等同于频差，不同是还要考虑调节联络线交换功率偏差P tie.i ＝P tie.i.a P tie.i.s，即实际值减计划值。
（方向为流出为正）。
控制方式包括：①定频率控制（自动调频）：ACE K i f②定交换功率控制：ACE P tie.i③联络线控制偏差模式：ACE K i f P tie.i④自动修正时差控制模式：ACE K i f P tie.i K t t，t 指与频率密切相关的电钟与标准的天文时间的偏差。
⑤自动修正交换电能差控制模式：ACE K i f P tie.i K w w，w指在规定的合同时间内联络线传输电能与合同数额的偏差。
⑥自动修正时差和交换电能差控制模式：ACE K i f P t i.e i K t t K w w3、AGC分区调频实际的分区调频方程式：“ACE 积差”调节法：ACE dt P i0由于是积差调节，当ACE＝0 时，分区调频过程结束，各个区的出力P i不再变化。
ACE＝0 表示f＝0、P tie .i＝0 ,实现了AGC 的2、3 个目标。
分区电网的调频特点：区内负荷的非计划变化，主要由该区域内的调频厂自己负责，其它区的调频厂只是支援性质。
AGC工作原理一、简介自动增益控制（Automatic Gain Control，AGC）是一种电子电路或者系统，用于自动调整信号的增益，以确保输出信号的稳定性和一致性。
AGC广泛应用于无线通信、音频处理、雷达系统等领域，以提高信号质量和动态范围。
二、AGC工作原理AGC的工作原理基于负反馈控制，通过不断监测输入信号的强度，自动调整增益，以保持输出信号在一定范围内的稳定。
下面将详细介绍AGC的工作原理。
1. 输入信号检测AGC电路首先对输入信号进行检测，通常使用一个均方根（RMS）检测器来测量输入信号的功率。
该检测器将输入信号转换为直流电平，用于后续的增益控制。
2. 参考信号生成AGC需要一个参考信号来与输入信号进行比较，以确定是否需要调整增益。
通常，参考信号是一个固定的参考电平，可以通过一个参考电压源来提供。
参考信号的选择取决于具体的应用场景和要求。
3. 增益调整通过比较输入信号的功率与参考信号的功率，AGC可以确定是否需要调整增益。
如果输入信号的功率过大，超过了参考信号的功率，AGC将减小增益；如果输入信号的功率过小，低于参考信号的功率，AGC将增加增益。
增益的调整通常通过控制一个可变增益放大器（Variable Gain Amplifier，VGA）来实现。
4. 反馈回路为了实现增益的自动调整，AGC需要一个反馈回路来不断监测输出信号的功率并调整增益。
输出信号经过一个检测器，将其转换为直流电平，然后与参考信号进行比较。
根据比较结果，AGC调整增益的大小，使输出信号的功率保持在一定范围内。
5. 延时补偿由于信号的传输和处理过程中存在一定的延时，AGC需要引入延时补偿来确保增益的稳定性。
延时补偿通常通过在反馈回路中引入延时元件来实现，以保持输入和输出信号之间的相位一致性。
6. 增益稳定性AGC的目标是使输出信号的功率保持在一定范围内，以避免信号过强或者过弱对后续电路或者系统的影响。
增益的稳定性取决于参考信号的选择、增益调整的速度和精度、反馈回路的设计等因素。
ACE介绍我厂#1、#2机组自投入ACE以来，一直受到双细则的考核，现将ACE的基本定义及如何考核进行说明。
1、AGC简介AGC（Automatic Generation Control）：现代电网控制的一项基本和重要任务，指以控制发电机输出功率来适应负荷波动的闭环反馈控制。
AGC的四个基本目标：a) 发电出力与负荷平衡。
b) 保持系统频率为额定值。
c) 区域联络线潮流与计划相等。
d) 区域内发电厂之间的负荷经济分配。
通常AGC指4个目标中的前3个，特别是第2、3个，包含第4个的AGC称为AGC/EDC。
2、分区控制误差(Area Control Error)，即ACE：ACE = K i ∆f + ∆P tie. iACE 理解上等同于频差，不同是还要考虑调节联络线交换功率偏差∆P tie.i＝∆P tie.i.a- ∆P tie.i.s，即实际值减计划值。
（方向为流出为正）。
控制方式包括：①定频率控制（自动调频）：ACE = K i∆f②定交换功率控制：ACE = ∆P tie.i③联络线控制偏差模式：ACE = K i∆f + ∆P tie.i④自动修正时差控制模式：ACE = K i∆f + ∆P tie.i+ Kt∆t，∆t指与频率密切相关的电钟与标准的天文时间的偏差。
⑤自动修正交换电能差控制模式：ACE = K i∆f + ∆P tie.i+ K w∆w，∆w指在规定的合同时间内联络线传输电能与合同数额的偏差。
⑥自动修正时差和交换电能差控制模式：ACE= K i∆ f+ ∆ P t i.e i+ K t ∆ t+ K w∆ w3、AGC分区调频实际的分区调频方程式：“ACE 积差”调节法：⎰ ACE dt + ∆ P i = 0由于是积差调节，当ACE＝0 时，分区调频过程结束，各个区的出力∆P i不再变化。
ACE＝0 表示∆f＝0、∆P tie .i ＝0,实现了AGC 的2、3 个目标。
