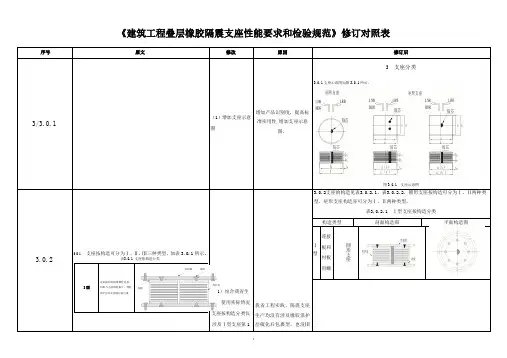

《建筑工程叠层橡胶隔震支座性能要求和检验规范》修订对照表

《建筑工程叠层橡胶隔震支座性能要求和检验规范》修订对照表3 支座分类3.0.1支座示意图如图3.0.1所示。

图3.0.1 支座示意图（1）结合我省生产、使用实际情况支座按构造分类仅 3.0.2支座的构造见表3.0.2.1、表3.0.2.2，圆形支座按构造可分为Ⅰ、Ⅱ两种类剖面构造图平面构造图保护胶螺栓连接板封板种橡胶保护层硫化前包裹型和Ⅱ型支座。

因此删除Ⅰ型支座第护层硫化后包裹型和Ⅲ型支座。

（2）细化支座结构类型，增加支座平面构造图、剖面构造图。

剖面构造图──23℃时的徐变应变（%）徐变应变与时间的关系见图20图20 徐变性能曲线从100h 到1000h 的测量数据，可采用最小二乘法绘制时间与徐变应变的对数图，确定下式中的系数a 和b式中：──时间。

时刻的徐变量可由下式求得：6.5.2.7 试件可为足尺支座、缩尺模型支座或剪切型橡胶支座。

试件应在无水平位移的情况下按照指定的时间和温度施加恒定压力，测量其压缩位移，推算出支座使用多年后的徐变量；6.5.2.8 徐变性能试验装置如图21，施加的压力允许偏差±5%。

试验过程中，压力允许偏差为±2%。

位移测量仪器的精度为0.01mm1——加载装置；2——试件；3——位移计；4——恒温箱；图21 徐变性能试验装置示意图crεlg lg lg cr a b t ε=+t t b cr a t ε=7.1.1.应用于建筑工程的隔震支座必须进行型式检验、出厂检验、见证检验和进场验收。

Ⅰ型和Ⅱ型（安装连接板后）Ⅲ型图平整度的测量7.6.5 支座产品的水平偏移（）不应超过3mm。

7.7.5支座产品的水平偏移（）不应超过3mm。

LNR系列水平力分散型橡胶支座


示 例2：
滑 动 型 矩 形 水 平 力 分 散 型 橡 胶 支 座 ， 纵 桥 向 尺 寸 370mm， 横 桥 向 尺 寸 420mm， 高 度 147mm， 剪 切 模 量1.0MPa， 滑 动 位 移 量 为 ±100mm， 型 号 表 示 为 ：LNR（H）-370×420×147e 1 0 0。
设计依据
《公路桥涵设计通用规范》（JTG D60-2004） 《城市桥梁设计荷载标准》（CJJ 77-98） 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 《公路桥梁抗震设计细则》（JTG/T B02-01-2008） 《城市桥梁抗震设计规范》（CJJ 166-2011） 《橡胶支座：桥梁隔震橡胶支座》（GB 20688.2-2006） 《橡胶支座：隔震橡胶支座试验方法》（GB/T 20688.1-2007） 《公路桥梁高阻尼隔震橡胶支座》》（报批稿） 《Structural bearings- Par t 2: Sliding elements》（EN 1337-2：2005） 《Structural bearings- Par t 3: Elastomeric bearings》（EN 1337-3：2005） 《公路桥梁板式橡胶支座》（JT/T 4-2004） 《聚四氟乙烯大型板材规范》（GJB 3026-1997） 《Anti-seismic devices》（EN 15129-2009）
中国交通建设股份有限公司
w w w . Tu m u k e j i . c o m

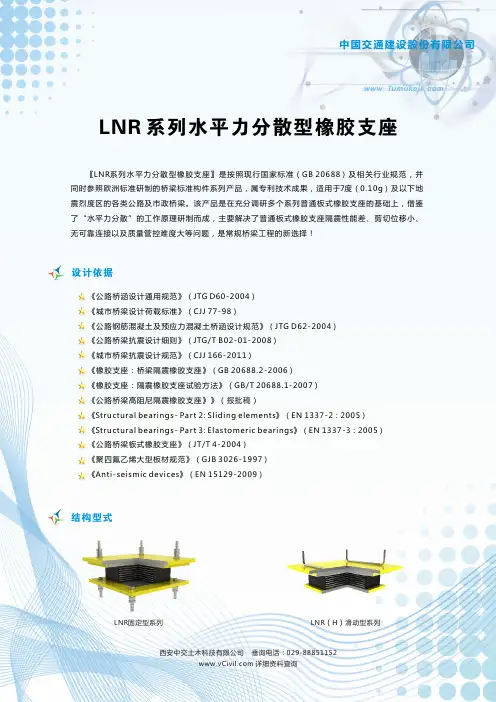

LNR 系列水平力分散型橡胶支座
〖LNR系 列 水 平 力 分 散 型 橡 胶 支 座 〗 是 按 照 现 行 国 家 标 准 （GB 20688） 及 相 关 行 业 规 范 ， 并 同 时 参 照 欧 洲 标 准 研 制 的 桥 梁 标 准 构 件 系 列 产 品 ， 属 专 利 技 术 成 果 ， 适 用 于7度 （0 . 1 0 g） 及 以 下 地 震烈度区的各类公路及市政桥梁。该产品是在充分调研多个系列普通板式橡胶支座的基础上，借鉴 了“水平力分散”的工作原理研制而成，主要解决了普通板式橡胶支座隔震性能差、剪切位移小、 无可靠连接以及质量管控难度大等问题，是常规桥梁工程的新选择！

LNR系列水平力分散型橡胶支座设计指南


图 4 LNR 水平力分散型橡胶支座结构示意图（固定型）
LNR 滑动型——支座与梁之间采用锚固钢筋连接，支座底面不设预埋钢板，上预埋钢板和
锚固钢筋采用焊接，上封层钢板和上预埋钢板采用焊接连接。滑动型支座结构示意图如下：
图 5 LNR 水平力分散型橡胶支座结构示意图（滑动型）
3、按支座本体形状分类 圆形水平力分散型橡胶支座——支座本体平面形状为圆形； 矩形水平力分散型橡胶支座——支座本体平面形状为矩形。
8.4.1 LNR 矩形滑动型系列 ........................................25 8.4.2 LNR 圆形滑动型系列 ........................................29
中交第一公路勘察设计研究院有限公司
目录
〖LNR 系列水平力分散型橡胶支座〗
7.4.1 LNR 矩形固定型系列 ........................................14 7.4.2 LNR 圆形固定型系列 ........................................18 8. 滑动支座安装、更换、养护及尺寸 ..................................... 21
3. LNR 系列橡胶支座研制 ................................................3
3.1 设计依据 .........................................................3 3.2 产品结构 .........................................................3 3.3 支座型号 .........................................................4 3.4 产品特点 .........................................................5 4. 支座技术性能 ........................................................ 5
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

〖LNR 系列水平力分散型橡胶支座〗
设计指南
LNR 固定型——支座与墩、梁之间采用套筒连接，支座底面不设预埋钢板，上、下封层钢
板和套筒之间采用锚固螺栓连接，上预埋钢板和套筒之间采用配合焊接。固定型支座结构示意图如 下：
图4
LNR 水平力分散型橡胶支座结构示意图（固定型）
LNR 滑动型——支座与梁之间采用锚固钢筋连接，支座底面不设预埋钢板，上预埋钢板和
图1
普通板式橡胶支座撕裂
图2
普通板式橡胶支座滑移
图3
普通板式橡胶支座滑出
〖LNR 系列水平力分散型橡胶支座〗
设计指南
3. LNR 系列橡胶支座研制
〖LNR系列水平力分散型橡胶支座〗是按照国家标准GB 20688.2-2006及相关行业规范，同时 参照欧洲标准研制的新型桥梁构件系列产品，属国家专利技术成果（ZL 201120279078.3） ，适用于 7度（0.10g）及以下地震烈度区的各类公路及市政桥梁。 〖LNR系列水平力分散型橡胶支座〗是在充分调研GYZ、GJZ等系列板式橡胶支座产品及使用 现状的基础上， 借鉴了“水平力分散”的工作原理而开发的一种性能优异的新型板式橡胶支座。 它在常 规叠层橡胶支座的基础上做了较大的改进和创新，能满足较大的剪切位移，且与主梁、墩台进行有 效连接，确保桥梁上部结构有效传力至下部结构，实现了桥梁下部结构水平力分散，各墩协同抵抗 水平力。
〖LNR 系列水平力分散型橡胶支座〗
设计指南
2. 桥梁支座的发展及现状
我国改革开放以来，桥梁建设的规模日益壮大，也出现了更多、更先进的新桥型，桥梁的长大 化更为明显。作为桥梁组成构件之一的支座，用量越来越大，使用范围越来越广，形式也越来越多， 对桥梁支座的耐久性和使用性等也提出了更高的要求。鉴于此，不少桥梁工作者，在深入调查分析 以往各类支座存在的问题基础上，借鉴国内外成功经验，对国内已有支座的结构形式和构成材料等 不断加以改进，从而研发出了多种新型支座，以适应现代桥梁建设的高端需求。 板式橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成的一种普通橡胶支座产品，它具有构 造简单、加工制造容易、用钢量少、成本低廉、安装方便等优点。 目前， 市场上常用的板式橡胶支座主要有 GYZ、 GJZ 系列板式橡胶支座， 满足 JT/T 4-2004 《公 路桥梁板式橡胶支座》行业标准，该支座产品有相当长的应用历史和很多工程案例，但由于其在结 构与性能上的缺陷，特别是行业市场（竞争）现状，在已使用的工程中出现了诸多质量问题。总结 起来主要存在如下问题： 1、只能满足较小剪切位移，不能适应温度、地震及其它水平力作用下的较大剪切位移要求，支 座易发生撕裂，如图 1 所示； 2、仅靠摩擦作用未与主梁和桥墩进行有效连接，支座在较大水平力作用下有可能滑移、破坏或 失效，主梁的受力难以保证，主梁的位移会进一步增大，产生不可恢复的变形，易发生落梁，支座 滑移和滑出如图 2 和图 3 所示； 3、橡胶保护层较薄，在严寒、高温暴晒等长期恶劣环境下容易破坏，耐久性较差； 4、准入门槛低、生产企业多，引发恶性竞争，产品质量参差不齐，危及工程安全。
锚固钢筋采用焊接，上封层钢板和上预埋钢板采用焊接连接。滑动型支座结构示意图如下：
图5
LNR 水平力分散型橡胶支座结构示意图（滑动型）
3、按支座本体形状分类 圆形水平力分散型橡胶支座——支座本体平面形状为圆形； 矩形水平力分散型橡胶支座——支座本体平面形状为矩形。
3.3 支座型号
LNR（□）-□-G□-e□ 支座设计剪切方向（纵桥向）剪切位移量，固定型可省略； 支座设计剪切模量，1.0MPa，可省略； 支座规格，圆形 d h ，矩形 la lb h ，单位为毫米（mm）； 支座结构类型，固定型，G，可省略；滑动性，H； 公路桥梁水平力分散型橡胶支座名称代号。
〖LNR 系列水平力分散型橡胶支座〗
设计指南
目
录
1. 桥梁支座技术概述 .................................................... 1 2. 桥梁支座的发展及现状 ................................................ 2 3. LNR 系列橡胶支座研制 ................................................ 3 3.1 设计依据 .........................................................3 3.2 产品结构 .........................................................3 3.3 支座型号 .........................................................4 3.4 产品特点 .........................................................5 4. 支座技术性能 ........................................................ 5 5. 支座布置原则 ........................................................ 6 6. 支座选用原则 ........................................................ 7 7. 固定型支座安装、更换、养护及尺寸 .................................... 8 7.1 支座安装工艺细则 .................................................8 7.2 支座更换工艺 ....................................................12 7.3 支座的养护与维修 ................................................12 7.4 支座安装尺寸 ....................................................14 7.4.1 LNR 矩形固定型系列 ........................................14 7.4.2 LNR 圆形固定型系列 ........................................18 8. 滑动支座安装、更换、养护及尺寸 ..................................... 21 8.1 支座安装工艺细则 ................................................21 8.2 支座更换工艺 ....................................................24 8.3 支座的养护与维修 ................................................24 8.4 支座安装尺寸 ....................................................25 8.4.1 LNR 矩形滑动型系列 ........................................25 8.4.2 LNR 圆形滑动型系列 ........................................29
3.1 设计依据
《公路桥涵设计通用规范》 （JTG D60-2004） 《城市桥梁设计载荷标准》 （CJJ 77-98） 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 （JTG D62-2004） 《公路桥梁抗震设计细则》 （JTG/T B02-01-2008） 《城市桥梁抗震设计规范》 （CJJ 166-2011） 《公路桥梁高阻尼隔震橡胶支座》 （报批稿） 《公路桥梁板式橡胶支座》 （JT/T 4-2004） 《橡胶支座：桥梁隔震橡胶支座》 （GB 20688.2-2006） 《橡胶支座：隔震橡胶支座试验方法》 （GB/T 20688.1-2007） 《Structural bearings- Part 2: Sliding elements》 （EN 1337-2：2005） 《Structural bearings- Part 3: Elastomeric bearings》 （EN 1337-3：2005） 《聚四氟乙烯大型板材规范》 （GJB 3026-1997） 《Anti-seismic devices》 （EN 15129-2009）
〖LNR 系列水平力分散型橡胶支座〗
设计指南
L N R 系列水 平 力分 散 型橡 胶 支座
1. 桥梁支座技术概述
桥梁支座是连接桥梁上部结构与下部结构的重要部件，它能将桥梁上部结构的反力和变形（位 移和转角）可靠地传递给桥梁的下部结构，从而使结构的受力情况与理论计算图式相符合。 由于支座在桥梁工程造价中所占比例很小，因而往往未能引起工程技术人员的足够重视。20 世 纪 70 年代之前，我国的公路、铁路桥梁上常常不设支座或仅设置传统的钢支座。随着桥梁建设事业 的发展，各种型式的大跨度桥梁也不断涌现。因而，对桥梁支座的承载能力、对支座适应位移和转 角能力的要求不断提高，需要研究和开发出与之相适应的各种新型桥梁支座。 桥梁支座的布置主要和桥梁的结构形式有关，支座的布置合理与否将直接影响到支座的受力状 况，进而影响到桥梁的受力状况，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充 分适应梁体的自由变形。 上部荷载通过桥梁支座传递给桥墩，桥墩不仅要承受恒载、活载等引起的竖向力，还要承受汽 车制动力、温度变化、混凝土收缩徐变、地震等作用引起的水平力，若采用以往常见的中墩选用固 定支座、其余墩台选用活动支座的布置方式，可能本联桥内大部分的水平力将由固定支座所在的桥 墩承受，而活动支座所在的桥墩承受较小的滑动摩擦力，使得桥墩受力不均，而工程技术人员在桥 梁设计时，在桥墩高差不大的情况下通常墩柱尺寸和配筋相同，此举将有可能埋下严重的安全隐患。 因此，结构受力比较合理的方式应该是全桥桥墩水平力分散，共同或协同抵抗水平力。 曲线梁桥受曲率影响受力与直线桥相差较大，空间受力复杂，一般直桥只有在偏心荷载作用下 才产生扭矩，而曲线梁桥无论在恒载还是活载作用下都会产生扭矩，即弯曲、扭转耦合作用。曲线 连续梁桥的支座布置方式对于桥梁的正常使用影响很大，支座设置不合理不仅易造成支座脱空，甚 至影响桥梁结构的正常使用乃至倒塌，或对限位支座（固定支座和单向活动支座）所承受的水平力 估计不足，造成一些曲线连续梁桥的支座，在温度作用下发生限位约束被剪断，使支座发生过大的 横向位移（甚至于达到 20~30cm） ，直接影响到桥梁的行车安全。因此，尤其对于曲线梁桥，各墩 协同受力，避免支座脱空，水平力分散更有必要。 桥梁支座是上部结构荷载传递给下部结构的关键，设置好坏直接影响桥梁结构的安全，且长期 暴露在大气中，使用环境比较恶劣，是桥梁结构易遭到破坏而又较难以修补的部位，一旦损坏需要 中断交通进行更换，从而造成不同程度的经济损失和不良社会影响。因此，现今桥梁设计对桥梁支 座的安全、性能、寿命、外观等均提出了较高的需求。桥梁支座在使用上的基本要求主要有： 1、具有足够的承载能力，安全可靠地传递上部力； 2、对桥梁变形的约束应尽可能小，适应梁体的自由伸缩和转动； 3、各墩协同受力，水平力分散； 4、具有良好的整体性、耐久性； 5、安装、养护、维修、更换方便。
