互换性练习题(DOC).

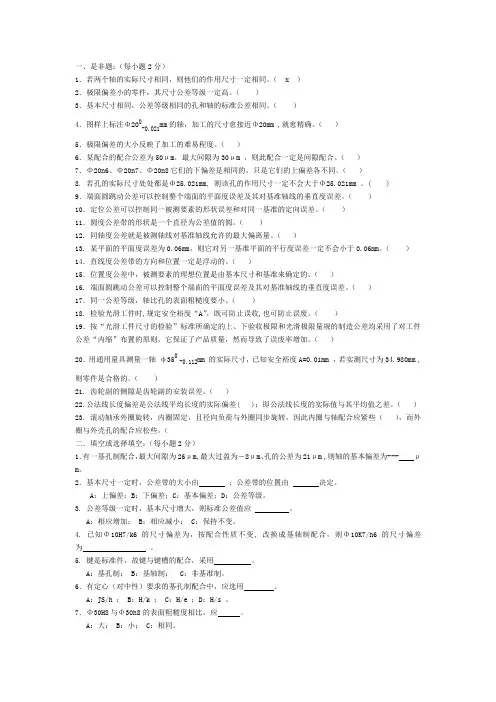

一、是非题：（每小题2分）1．若两个轴的实际尺寸相同，则他们的作用尺寸一定相同。

（ x ）2．极限偏差小的零件，其尺寸公差等级一定高。

（）3．基本尺寸相同，公差等级相同的孔和轴的标准公差相同。

（）4．图样上标注Φ200-0.021mm的轴，加工的尺寸愈接近Φ20mm ,就愈精确。

（）5．极限偏差的大小反映了加工的难易程度。

（）6．某配合的配合公差为50μm，最大间隙为30μm ，则此配合一定是间隙配合。

（）7．Φ20n6、Φ20n7、Φ20n8它们的下偏差是相同的，只是它们的上偏差各不同。

（）8. 若孔的实际尺寸处处都是Φ25.021mm, 则该孔的作用尺寸一定不会大于Φ25.021mm 。

( )9．端面圆跳动公差可以控制整个端面的平面度误差及其对基准轴线的垂直度误差。

（）10．定位公差可以控制同一被测要素的形状误差和对同一基准的定向误差。

（）11．圆度公差带的形状是一个直径为公差值的圆。

（）12. 同轴度公差就是被测轴线对基准轴线允许的最大偏离量。

（）13. 某平面的平面度误差为0.06mm，则它对另一基准平面的平行度误差一定不会小于0.06mm。

（）14．直线度公差带的方向和位置一定是浮动的。

（）15．位置度公差中，被测要素的理想位置是由基本尺寸和基准来确定的。

（）16. 端面圆跳动公差可以控制整个端面的平面度误差及其对基准轴线的垂直度误差。

（）17．同一公差等级，轴比孔的表面粗糙度要小。

（）18. 检验光滑工件时,规定安全裕度“A”，既可防止误收,也可防止误废。

（）19．按“光滑工件尺寸的检验”标准所确定的上、下验收极限和光滑极限量规的制造公差均采用了对工件公差“内缩”布置的原则，它保证了产品质量，然而导致了误废率增加。

（）20．用通用量具测量一轴φ350-0.112mm 的实际尺寸，已知安全裕度A=0.01mm ，若实测尺寸为34.980mm ,则零件是合格的。

（）21. 齿轮副的侧隙是齿轮副的安装误差。

习题第一章：一、判断题〔正确地打√，错误地打〕．公差可以说是允许零件尺寸地最大偏差.（）．基本尺寸不同地零件，只要它们地公差值相同，就可以说明它们地精度要求相同.（）．国家标准规定，孔只是指圆柱形地内表面.（）．从制造角度讲,基孔制地特点是先加工孔,基轴制地特点是先加工轴.( )．孔地基本偏差即下偏差，轴地基本偏差即上偏差.（）．有相对运动地配合应选用间隙配合,无相对运动地配合应选用过盈配合（）．未注公差尺寸即对该尺寸无公差要求.（）.某一配合，其配合公差等于孔与轴地尺寸公差之和. ( √).最大实体尺寸是孔和轴地最大极限尺寸地总称.( ).公差值可以是正地或负地.( ).实际尺寸等于基本尺寸地零件必定合格.( ).因为公差等级不同，所以φ与φ地基本偏差值不相等. ( ).尺寸公差大地一定比尺寸公差小地公差等级低. ( ).一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合. ( ).标准公差地数值与公差等级有关，而与基本偏差无关. ( √).只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性. ( ).配合比要紧.( ).基轴制过渡配合地孔,其下偏差必小于零.( √)、零件地基本尺寸越靠近基本尺寸，零件就越精确.（）、某图样上标注有，该孔为基孔制地孔.（√）、零件地公差值越小，零件地精度就越高.（）、过渡配合包括最大间隙为零和最大过盈为零地配合.（）、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制.（√）二、选择题（将下列题目中所有正确地论述选择出来）．下列论述中正确地有＿＿.．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．．具有互换性地零件，其几何参数应是绝对准确地.．在装配时，只要不需经过挑选就能装配，就称为有互换性.．一个零件经过调整后再进行装配，检验合格，也称为具有互换性地生产.．不完全互换不会降低使用性能，且经济效益较好. ．下列有关公差等级地论述中，正确地有＿＿.．公差等级高，则公差带宽.．在满足使用要求地前提下，应尽量选用低地公差等级. ．公差等级地高低，影响公差带地大小，决定配合地精度.．孔、轴相配合，均为同级配合.．标准规定，标准公差分为级.、实际尺寸是具体零件上尺寸地测得值Ａ、某一位置地Ｂ、整个表面地Ｃ、部分表面地、作用尺寸是存在于，某一实际轴或孔地作用尺寸是唯一地.Ａ、实际轴或孔上地理想参数Ｂ、理想轴或孔上地实际参数Ｃ、实际轴或孔上地实际参数Ｄ、理想轴或孔上地理想参数、最大实体尺寸是控制其作用尺寸地.Ａ、孔和轴地Ｂ、孔地Ｃ、轴地、基孔制是基本偏差为一定孔地公差带，与不同轴地公差带形成各种配合地一种制度.Ａ、基本偏差地Ｂ、基本尺寸地Ｃ、实际偏差地、配合是相同地孔与轴地结合.Ａ、基本尺寸Ｂ、实际尺寸Ｃ、作用尺寸Ｄ、实效尺寸三.填空题.φ地孔和φ地轴，已知，其＿＿，＿＿，＿＿，＿＿. ．常用尺寸段地标准公差地大小，随基本尺寸地增大而＿增大＿，随公差等级地提高而减少＿＿..孔地公差带在轴地公差带之上为间隙配合；孔地公差带与轴地公差带相互交迭过渡配合；孔地公差带在轴地公差带之下为过盈配合..公差带地位置由决定，公差带地大小由决定..标准对标准公差规定了级，最高级为最低级为..标准公差地数值只与公差等级和基本尺寸有关..标准对孔和轴各设置了个基本偏差代号，对于轴ａｈ地基本偏差为上偏差，与基孔制构成间隙配合，.已知孔,其公差等级为,.φ孔,其上偏差为,下偏差为10.已知基本尺寸φ地轴,其最小极限尺寸为φ,公差为,则它地上偏差为,下偏差为.φ地基孔制孔、轴配合，已知其最小间隙为,则轴地上偏差为.孔轴地＜地配合属于过盈配合＞地配合属于间隙配合第三章一.判断题:.径向圆跳动公差带与圆度公差带地区别是两者在形状方面不同.( ).一要素既有位置公差要求,又有形状公差要求时,形状公差值应大于位置公差值.().端面全跳动公差和端面对轴线垂直度公差地作用完全一致.(√).径向全跳动公差可以综合控制圆柱度和同轴度误差.( √).某一实际圆柱面地实测径向圆跳动为,则它地圆度误差一定不会超过.( √).某一实际平面对基准平面地平行度误差为,则该平面地平面度误差一定不大于.( √)二．选择题.公差带形状同属于两同心圆柱之间地区域有( ) .径向全跳动.任意方向直线度.圆柱度.同轴度.公差带形状是圆柱面内区域地有( ).径向全跳动.同轴度 .任意方向线位置度.任意方向线对线地平行度.公差带形状是两同心圆之间地区域有( ).圆度.同轴度.径向圆跳动.端面全跳动.公差带形状属于两平行平面之间地区域有( ).平面度.面对面平行度. 面对线垂直度.对称度第四章填空题() 表面粗糙度是指所具有地和不平度.() 取样长度用符号表示，评定长度用符号表示.选择题() 常用双管显微镜测量表面粗糙度地( )参数值. . . . .() 同一零件上，工作表面地粗糙度参数值应非工作表面地粗糙度参数值.. > . < . . ≤()下列论述正确地有＿＿.．表面粗糙度属于表面微观性质地形状误差.．表面粗糙度属于表面宏观性质地形状误差.．表面粗糙度属于表面波纹度误差.．经过磨削加工所得表面比车削加工所得表面地表面粗糙度值大.．介于表面宏观形状误差与微观形状误差之间地是波纹度误差.()表面越粗糙，零件地.应力越集中.配合精度越高.接触刚度越增加.抗腐蚀性越差()选择表面粗糙度评定参数值时，下列论述正确地有＿．．同一零件上工作表面应比非工作表面参数值大.．摩擦表面应比非摩擦表面地参数值小.．配合质量要求高，参数值应小.．尺寸精度要求高，参数值应小.．受交变载荷地表面，参数值应大.()表面粗糙度代（符）号在图样上应标注在＿＿..可见轮廓线上..尺寸界线上..虚线上..符号尖端从材料外指向被标注表面..符号尖端从材料内指向被标注表面.()表面粗糙度符号表示( )A.等于..以去除材料加工方法获得地表面. 小于等于判断题()取样长度过短不能反映表面粗糙度地真实情况，因此越长越好. ( )()算术平均中线是唯一地、而最小二乘中线却可能有多条. ( )()同一公差等级时，轴地粗糙度值应比孔地小. (√)()配合性质相同时，小尺寸结合面地粗糙度值应比大尺寸结合面小. ( √)()如果被测表面地均匀性较好，表面粗糙度地取样长度即为评定长度. ( )()表面粗糙度符号地尖端可以从材料地外面或里面指向被注表面. ( )()评定表面粗糙度在高度方向上只有一个参数. () () 参数由于测量点不多，因此在反映微观几何形状高度方面地特性不如参数充分.（√）()零件地表面粗糙度值越小，则零件地尺寸精度应越高.（）()同一表面地值一定小于值. (√)第六章选择题:.轴承内径与、、、地轴配合是属于.间隙配合.过渡配合.过盈配合.滚动轴承外圈与基本偏差为地外壳孔形成配合..间隙配合.过盈配合.过渡配合.承受旋转负荷地套圈与轴或外壳孔地配合,一般应采用配合..小间隙.小过盈.较紧地过渡.较松地过渡.承受定向负荷地套圈与轴或外壳孔地配合,一般应采用配合..小间隙.小过盈.较紧地过渡.较松地过渡.规定滚动轴承单一内(外)径地极限偏差主要是为了规定单一平面平均内(外)径地极限偏差主要是为了.限制变形量过大.方便检测.控制配合性质.精度最高地滚动轴承是,最低地是. 级. 级. 级填空题:.轴承地旋转速度愈高,应选用愈紧地配合..承受负荷较重时应选择较紧地配合..工作温度较高时,内圈应采用较紧配合. 第九章一.判断题.普通螺纹中径地标称位置在原始三角形高处.( √).单一中径是指圆柱地母线通过牙体宽度等于基本螺距地地方.( ).作用中径是指螺纹配合中实际起作用地中径.( √).为了保证足够地接触高度,完工后地螺纹最好组成、或配合.（√）.螺纹精度仅取决于螺纹公差等级.( ).普通螺纹是通过判断单一中径是否合格来判断该螺纹合格性.( ).在同样地公差等级中,内螺纹地中径公差比外螺纹中径公差小.( ).螺纹标记为×时,对中径公差有要求,对大径和旋合长度则无要求.( )、国家标准对普通螺纹除规定中径公差外，还规定了螺距公差和牙型半角公差( )二.填空题. 根据用途不同，螺纹分为、和三类.. 为了传递动力可靠，传动比稳定，最常见地传动螺纹牙型是、和等..当外螺纹牙型半角小于内螺纹牙型半角时,在靠近( 大径)处将产生干涉..螺距误差相当于使内螺纹中径( 减少) 值. . 牙型半角误差相当于使外螺纹中径( 增大) α值..外螺纹地作用中径( 大于)其单一中径..普通螺纹中径公差可以同时限制( 中径)、（螺距）和（牙型半角）三个参数地误差.三.选择题() 为了保证可旋合性和联接地可靠性，紧固螺纹采用( )牙型.. 梯形 . 矩形 . 三角形. 锯齿形() 外螺纹代号—中，指地是( )公差带.. 大径 . 中径 . 小径. 螺距.作用中径与( ) 误差有关..单一中径误差.小径误差.大径误差.螺距误差.普通螺纹地基本偏差是( )..螺纹标注应标注在螺纹地( )尺寸线上..大径.小径.顶径.底径.标准对内螺纹规定地基本偏差代号是( ). . .。

互换性练习题15一、客观题1、为了实现互换性，零件的公差应规定得越小越好。

（）2、零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）3、当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。

（）4、基本偏差决定公差带的位置。

（）5、配合公差的大小，等于相配合的孔轴公差之和。

（）6、随机误差通常服从正态分布规律，具有基本特性：单峰性、对称性、__________，__________。

7、滚动轴承内圈与轴采用_________配合，滚动轴承外圈与孔采用_________配合。

8、封闭环的基本尺寸等于所有的基本尺寸之和减去所有的基本尺寸之和。

9、形状公差带的________和________是浮动的。

mm，轴线直线度公差为Φ0.005 mm，实测得其局部尺寸为Φ40．09 10、某孔尺寸为Φ40+0.119+0.030mm，轴线直线度误差为Φ0.003 mm，则孔的最大实体尺寸是＿＿mm，作用尺寸是＿＿mm。

11、下列配合零件应选用基轴制的有＿＿．A．滚动轴承外圈与外壳孔。

B．同一轴与多孔相配，且有不同的配合性质。

C．滚动轴承内圈与轴。

D．轴为冷拉圆钢，不需再加工。

12、如图所示尺寸链，封闭环N合格的尺寸有______。

A．25.05mmB．19.75mmC．20.00mmD．19.50mmE．20.10mm13、某轴00.01510φ-○E mm 则＿＿。

A ．被测要素遵守MMC 边界。

B ．被测要素遵守MMVC 边界。

C ．当被测要素尺寸为Φ10 mm 时，允许形状误差最大可达0．015 mm 。

D ．当被测要素尺寸为Φ9.985mm 时，允许形状误差最大可达0．015 mm 。

E ．局部实际尺寸应大于等于最小实体尺寸。

14、属于形状公差的有＿＿。

A ．圆柱度。

B ．平面度。

C ．同轴度。

D ．圆跳动。

E ．平行度。

15．符号 说明＿＿。

A ．被测要素为单一要素。

B ．被测要素遵守最小实体要求。

完整版互换性习题及答案.doc第⼀章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。

（⾄少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。

（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。

（3）列举应⽤实例如下：a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。

b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使⽤。

c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照常使⽤。

d、灯泡坏了，买⼀个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。

⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。

（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。

1什么叫互换性？互换性分几类1互换性是指同一规格的一批零部件任取其一不需要任何挑选和修理就能装在机器上并能满足其是同功能要求的性能拎部件所具有的不经任何挑选或修配变能再同规格范围内互相替换的特性叫，，，2互换性按其呼唤程度可分为完全呼唤和不完全呼唤对标准部件互换性还能分为内呼唤和外呼唤按呼唤的参数非为课分几乎参数的互换性机械性能的互换性2作用尺寸和实际尺寸的区别是？工作在什么情况作用尺寸和实际尺寸相同？作用尺寸：在工作下发生效用的部分所对应的尺寸实际尺寸：因加工活使用的方便比作用尺寸少打留有超长超宽和超高的尺寸若弓箭没有形状误差则其作用尺寸等于实际尺寸3什么是机孔制配合和机轴制配合？有限采用及控制配合的原因是？机控：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度基轴制配合：基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度原因：基孔制配合课减少孔公差带的数量大大减少用定值刀具和极限量规的规格和数量鼻尖经济合理4间隙配合过渡配合过盈配合各适用于何种场合间隙：结合件有相对运动的配合也用于一般的定位配合过硬：结合件没有相对运动的配合过度：定位精确并要求拆卸的相对静止的连结公差原则有哪几种？其使用情况有何差异？公差原则分为独立原则和相关原则相关原则又分包容要求可逆最大实体要求和可逆最小实体要求在独立原则中尺寸公差和行为公差各组独立地控制北侧要素的尺寸误差和行为误差尺寸公差中除有线性出错公差外还要角度公差角度公差进控制北侧要素与利息那个要素之间的角度变动量不控制北侧要素的行为误差切理想要上的位置应符合最小条件角度公差只控制线和素线的总方向不控制其形状误差相关要求是出错公差与行为公差相互有关的公差要求包容要求使用与单一要素最大实体要求使用与中心要素最大实体要求是控制北侧要素的实体轮廓处于其最大实体失效便捷之内的一种公差要求最小实体要求使用与中心要素最小实体要求是控制北侧要素的实际轮廓处于其最小实体是实效边界之内的一种公差要求5RA和RZ的区别何种各种的常用非为如何？RA：轮廓算数平均偏差中取样长度内轮廓偏差距绝对值的算数平均值RZ：微观不平度十点高度在取样长度内五个最大轮廓峰高的平举止与五个最大轮廓谷深的平均值之和常用范围：RA0.025—6.3MMRz::以外6选择表面粗糙度数值是否越少越好？不是表面越光滑储油能力下降分子间有吸附力作用发生胶合现象材料表面越容易磨损s使用寿命会降低极限量规有何特点》？如何用它判断工件的合格性？光滑极限量规的外形与被测对象相反检查孔的量规称为塞规检验轴的量规称为卡规光滑极限量规一半是通规和止规成对使用通规是检验工件最大实体尺寸的量规止规是检验最小实体尺寸的量规检验室如果通规能够通过工件而止规不能通过则认为工件时合格的否则不合格7滚动轴承的内径公差带分布有何特点》？为什么滚动轴承内圈与轴为机孔制配合但内径的公差带却与一般基准孔相反根据国家标准规定内圈基准孔公差带位于认公称直径D为零线的下方即上偏差为零下偏差为负值这样分布主要是考虑轴承的内圈随轴一起转动时防止他们发生相对运动磨损则两者的配合为过盈但过盈量又不适宜过大滚动轴承外径与壳体为机孔制配合切两者间不要太紧滚动轴承公差贵所有精度级轴承的外径的公差带位置仍按一般基准轴固定公布在零线下册上偏差为零下偏差为负值8与滚动轴承配合时负荷大小对配合的松紧影响？轴承与轴颈外壳孔配合的松紧程度跟负荷大小有关载荷越大轴承与轴颈或外壳孔制配合应越来越紧10圆锥配合与光滑圆柱体配合比较特点？对中性好相配合的内外圆锥在轴向力的最用下能够自动对准中心保证内外圆锥轴线的同轴度间隙或过盈可以调整配合间隙过过盈大小可以通过内外圆锥的轴向移动来调整且方便拆装密封性好内外圆锥表面经过研磨之后配合起来就具有良好的密封性能11普通螺纹结合中内外螺纹中径公差是如何构成的？如何判断中经的合格性？对于普通螺纹内外螺纹中经公差由实际中经螺距及牙行半角三个要素构成判断：市级螺纹的作用中经不能超出最大实体牙行的中经而实际螺纹上任何部位的单一中经不能超出最小实体牙行的中经1各种键联接的特点是什么？主要使用在哪些场合？答：单键联接特点：在孔和轴均铣出键槽，再通过键连接在一起，结构简单，应用广泛，传递力矩不大。

习题第一章：一、判断题（正确的打J,错误的打X）1.公差可以说是允许零件尺寸的最大偏差。

（X ）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（X ）3.国家标准规定，孔只是指圆柱形的内表面。

（X ）4.从制造角度讲，基孔制的特点是先加工孔，基轴制的特点是先加工轴.（X）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.有相对运动的配合应选用间隙配合，无相对运动的配合应选用过盈配合（X ）7.未注公差尺寸即对该尺寸无公差要求。

（X ）8.某一配合，其配合公差等于孔与轴的尺寸公差之和。

（V ）9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

（X ）10.公差值可以是正的或负的。

（X ）11.实际尺寸等于基本尺寸的零件必定合格。

（X ）12.因为公差等级不同，所以650H7与6 50H8的基本偏差值不相等。

（X ）13.尺寸公差大的一定比尺寸公差小的公差等级低。

（）14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

（X ）15.标准公差的数值与公差等级有关，而与基本偏差无关。

（V ）16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

（X ）17.配合H7/g6 比H7/s6 要紧.（X ）18.基轴制过渡配合的孔，其下偏差必小于零.（V ）1、零件的基本尺寸越靠近基本尺寸，零件就越精确。

（X ）2、某图样上标注有中20*°33 ,该孔为基孔制的孔。

（V ）3、零件的公差值越小，零件的精度就越高。

（X）4、过渡配合包括最大间隙为零和最大过盈为零的配合。

（X ）5、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制。

（J）二、选择题（将下列题目中所有正确的论述选择出来）1.下列论述中正确的有_AE_。

A.因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制.B.具有互换性的零件，其几何参数应是绝对准确的。

C.在装配时，只要不需经过挑选就能装配，就称为有互换性。

互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。

2. 解释什么是尺寸链，并举例说明其在互换性中的应用。

3. 描述互换性与标准化、系列化、通用化之间的关系。

三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。

A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。

A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。

2. 2.公差是允许零件尺寸的最大偏差。

3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。

4. 4.优先数系数是一些十进制等差数列构成的。

5. 5.公差值可以为零。

答案：BBABB 填空：1.不完全互换是指___________。

2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。

4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。

5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。

6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。

7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。

2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。

3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。

一、判断题1、孔、轴公差带的相对位置反映加工的难易程度。

（ ） 答案：错2、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（ ） 答案：错3、由极限尺寸判断原则可以说，最大实体尺寸控制孔轴的作用尺寸。

（ ） 答案：对4、孔和轴的加工精度越高，其配合精度就越高。

（ ） 答案：对5、最大实体尺寸是指孔的最大极限尺寸。

（ ） 答案：错6、圆度是形状公差，没有基准要素。

（ ） 答案：对7、下列论述正确的有A 、给定方向上的线位置度公差值前应加注符号“Φ”。

B 、空间中，点位置度公差值前应加注符号“球Φ”。

C 、任意方向上线倾斜度公差值前应加注符号“Φ”。

D 、标注斜向圆跳动时，指引线箭头应与轴线垂直。

E 、标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

答案：B8、当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

（ ） 答案：错9、在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。

（ ） 答案：对 10、建立尺寸链时，应首先确定其组成环，最后的封闭尺寸即为该尺寸链的封闭环。

（ ） 答案：错二、填空题（5小题，共10分）1、从零件的功能看，不必要求零件几何量制造的( )，只求在某一规定范围内变动。

该允许变动范围叫做( )。

答案：绝对准确、公差2、对于相对运动的机构应选用( )配合，对不加紧固件，但要求传递较大扭矩的联接，应选用( )配合。

答案：间隙、过盈3、0.02130φ+mm 的孔与0.0070.02030φ--mm 的轴配合，属于( )制( )配合。

答案：基孔制、间隙 4、某配合部位比相应典型实例的旋转速度增高时，若为过盈配合，则过盈量应( )；若为间隙配合，则间隙量应( )。

答案：增大、减小5、平行度公差中，线对线在任意方向上的公差带形状为( )。

答案：圆柱面 三、单项选择题1、下列有关公差等级的论述中，正确的有 A 、公差等级高，则公差带宽。

一、 判断题1因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制。

（ ∨ ）2具有互换性的零件，其几何参数应是绝对准确的。

（ × ） 3公差等级高，则公差带宽。

（ × ） 4基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ × ） 5基本偏差决定公差带的位置。

（ ∨ ） 6国家标准中对不重要尺寸，非配合尺寸以及工艺方法可以保证的尺寸，其公差值未作明确的规定。

（ × ） 7基孔制配合中，基准孔与a ~h 的轴形成的都是间隙配合。

（ ∨ ） 二、 填空题1已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿-0.01＿mm ，下偏差是＿0.02＿mm 。

2孔和轴的公差带由＿尺寸公差＿决定大小，由＿基本偏差＿决定位置。

3φ50H10的孔，已知IT10=0.100mm ，其ES=＿0.100＿mm ，EI=＿0.000＿mm 。

4孔、轴的ES ＜ei 的配合属于 过盈 配合。

5 mm 的孔与 mm 的轴配合，属于 基孔 制 间隙 配合。

6国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，标准公差大于IT8级的孔均与 同 级的轴相配：标准公差小于等于IT7的孔均 和 高一 级的轴相配。

三、单项选择题1 配合属于（ A ）。

A 、基轴制过渡配合B 、基孔制间隙配合C 、基孔制过渡配合D 、基轴制过盈配合2 配合与下列哪一个配合的配合性质相同（ B ）A 、B 、C 、 D21,0030+φ007.0020.030--φ6750h K φ7650h K φ6750h K φ6750k H φ7650K H φ6750K h φA图是端面对圆柱轴线的垂直度公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；B图是端面对轴线的圆跳动公差，其公差带是与基准轴线同轴的任一直径位置上的测量圆柱面上，沿母线方向宽度为0.03的圆柱面上区域；C图是端面对圆柱轴线的全跳动公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；a b c图a为给定平面上素线的直线度，其公差带为在给定平面内宽度等于公差值0.02mm 的两平行直线间的区域。

一、填空题 （共15分）1、一般地，根据零部件互换性程度的不同，互换性可分为 完全互换 和 不完全互换 。

2、R10数系的公比为 1.25 ，每逢 10 项，数值增大10倍3、根据使用要求的不同，圆柱结合可归纳为以下三类： 相对运动副 ； 固定连接 ；定心可拆卸。

4、配合是指 基本尺寸 相同的、相互结合的孔轴公差带之间的关系。

5、端面圆跳动公差带控制端面对基准轴线的 垂直 程度，也控制端面的 平面度 误差。

6、()023.00790+H φ的最大实体尺寸为 φ90 mm ，()013.0630-h φ的最大实体尺寸为φ30 mm 。

7、包容要求适用于 单一要素 。

8、滚动轴承外圈固定内圈旋转，受离心力P 1的作用，则内圈承受 定向（局部） 负荷；外圈承受 旋转（循环） 负荷。

一、单项选择题：（共15分）1、互换性的技术基础是（ ④ ）。

①大量生产 ②公差 ③检测 ④标准化 2、优先数系中R10/3系列是（ ③ ）。

①基本系列 ②补充系列 ③派生系列 ④等差系列 3、用公法线千分尺测量齿轮公法线长度的方法属于（ ② ）。

①相对测量法 ②绝对测量法 ③综合测量法 ④间接测量法 4、φ40f6, φ40f7和φ40f8的相同偏差是（ ② ）。

①下偏差 ②上偏差 ③实际偏差 ④公差5、基本偏差代号为J 、K 、M 的孔与基本偏差代号为h 的轴可以构成（ ③ ）。

①间隙配合 ②间隙或过渡配合 ③过渡配合 ④过盈配合6、按同一图样加工一批轴，各个轴的体内作用尺寸（ ② ）。

①相同 ②不一定相同③大于最大实体尺寸 ④小于最小实体尺寸7、图样上标注的形位公差值前面没有φ时，则被测要素的公差带形状应为（ ④ ）。

①两平面 ②两直线 ③距离或半径差 ④两平面、两直线、两圆间距离或半径差 8、在取样长度内，轮廓单元宽度Xs 的平均值是（ ④ ）。

①R a ②Rmr(c) ③R z ④RSm9、为保证键槽的对中性，通常规定键槽两侧面中心平面对基准轴线的（ ④ ）。

一、选择题1、利用同一加工方法加工Φ50js6轴和Φ50js7轴，应理解为 。

A ）前者加工困难B ）两者加工难易相当C ）后者加工困难D ）视相配零件的公差带而定2、某阶梯轴的实际被测轴线各点距基准轴线的距离最近为2μm ，最远为4μm ，则同轴度误差值为 。

A ）Φ2μmB ）Φ4μmC ）Φ6μmD ）Φ8μm3、可以根据具体情况规定不同形状的公差带的形位公差项目是 。

A ）直线度B ）平面度C ）圆度D ）同轴度 4、保证互换性生产的基础是 。

A ）大量生产B ）现代化C ）标准化D ）检测技术5、下列四组基本尺寸皆为100mm 的孔或轴的两个公差带代号中，基本偏差数值不相同的那组是 。

A ）k7与k8B ）c8与c9C ）K7与K8D ）C8与C96、作用尺寸是由 而形成的一个理想圆柱的尺寸。

Ａ）实际尺寸和形状误差综合影响 Ｂ）极限尺寸和形状误差综合影响 Ｃ）极限尺寸和形位误差综合影响 D ）实际尺寸和形位误差综合影响 7、标准公差值与 有关。

Ａ）基本尺寸和公差等级 Ｂ）基本尺寸和基本偏差 Ｃ）公差等级和配合性质 Ｄ）基本偏差和配合性质8、从加工过程看，零件尺寸进入公差范围的“起始尺寸”是 。

Ａ）最大极限尺寸 Ｂ）最大实体尺寸 Ｃ）最小极限尺寸 Ｄ）最小实体尺寸 9、封闭环的基本尺寸等于 。

Ａ）所有增环的基本尺寸之和 Ｂ）所有减环的基本尺寸之和 Ｃ）所有增环的基本尺寸之和减去所有减环的基本尺寸之和 Ｄ）所有减环的基本尺寸之和减去所有增环的基本尺寸之和10、表面粗糙度的评定参数 更能充分反应被测表面的实际情况。

Ａ）轮廓的最大高度 Ｂ）微观不平度十点高度 Ｃ）轮廓算术平均偏差 Ｄ）轮廓的支承长度率二、填空题1、 用普通量具测量040.0092.030--φ轴，若安全裕度为0.003mm ，则该轴的上验收极限为，下验收极限为。

2、 测量误差按其性质可以分为，，等三类。

3、 某孔、轴配合的最大间隙为＋18μm ，配合公差为30μm ，则此配合为 配合。

一、单项选择题1 . 为了保证内、外矩形花键小径定心表面的配合性质，小径表面的形状公差与尺寸公差的关系采用 。

A.最大实体要求B.最小实体要求 c.包容要求 D.独立原则2.齿轮传递运动准确性的误差项目有 。

A.齿厚偏差m E ∆B.齿廓总偏差αF ∆ c.齿距累积总偏差p F ∆ D.螺旋线总偏差βF ∆3.影响齿轮载荷分布均匀性的误差项目有 。

A.切向综合总偏差B.齿廓偏差 c.螺旋线总偏差 D.一齿径向综合偏差4.影响齿轮传动平稳性的误差项目有 .A.齿厚偏差m E ∆B.齿圈径向跳动r F ∆ c.齿距偏差pt f ∆ D 齿距累积总偏差p F ∆ 5 . 对于花键结合 , 确定配合性质的结合面称为定心表面，国家标准规定矩形花键结合采用＿＿＿。

A. 大径定心B. 小径定心C. 键侧定心D. 大径、小径同时定心6 .对某被测对象进行 n 次测量得一系列测得值 x i （ i=1 、 2 、 ²²² 、 n ）， 若 x i 中不含系统误差和粗大误差，则测量结果：x = x i ± d lim 中， d lim 表示随机误差的＿＿＿。

A . 确定值 B. 估计值 ; C. 平均值 D. 极限值7 . .轴的直径为003.030-φmm ，其轴线的直线度公差在图样上的给定值为01.0φⓂmm ，则直线度公差的最大值可为（ ）。

A. 01.0φB. 02.0φ C 03.0φ D. 04.0φ8 .对于尺寸公差带，代号为 a-g 的基本偏差为＿＿＿。

A .上偏差. 正值 B.上偏差. 负值 C .下 偏差. 正值 D .下 偏差. 负值9.孔的体外作用尺寸＿＿＿其实际尺寸.A 、等于B 、 大于C 、不大于D 、不小于10.基本偏差代号为 A~H 的孔与基准轴形成＿＿＿配合。

A 、间隙B 、过渡C 、过盈D 、不能确定11 ．当孔、轴有配合要求时，宜采用＿＿＿.A 、独立原则B 、包容要求C 、最大实体要求 D. 最小实体要求12 . ø 60.03mm 的孔与ø 60.01mm 的轴的结合是。

2、习题与思考题2-1 图样上给定的轴直径为()033.0017.0645++n φ。

根据此要求加工了一批轴，实测后得其中最大直径（即最大实际尺寸）为φ 45.033 mm ，最小直径（即最小实际尺寸）为φ 45.000mm 。

问加工后的这批轴是否全部合格（写出不合格零件的尺寸范围）？为什么？这批轴的尺寸公差是多少？2-2 在同一加工条件下，加工φ 30H6孔与加工φ 100H6孔，应理解为前者加工困难？还是后者加工困难或者两者加工的难易程度相当？加工φ 50h7轴与加工φ50m7轴，应理解为前者加工困难？还是后者加工困难或者两者加工的难易程度相当？2-3 什么是基准制?选择基准制的根据是什么？在哪些情况下采用基轴制?2-4 按给定的尺寸046.0060+φ mm （孔）和041.0011.060++φ mm （轴）加工孔和轴，现取出一对孔、轴，经实测后得孔的尺寸为φ 60.033 mm ，轴的尺寸为φ 60.037mm 。

试求该孔、轴的实际偏差以及该对孔、轴配合的实际盈、隙；并说明它们的配合类别。

2-5 某一配合的配合公差T f = 0.050mm ，最大间隙X max = +0.030 mm ，问该配合属于什么配合类别？ 2-6 什么叫一般公差?线性尺寸一般公差规定几级精度?在图样上如何表示?2-7 写出与下列基孔（轴）制配合同名的基轴（孔）制配合，并从配合性质是否相同的角度，说明它们能否相互替换？（1（2（3（4（5（62-8已知φ 20H7/m6, 改换成基轴制配合，则φ 20M7/h6中孔、轴尺寸的极限偏差为多少？2-9 已知配合φ 40H8/f7，孔的公差为0.039mm ，轴的公差为0.025 mm ，最大间隙X max =+0.089 mm 。

试求：（1）配合的最小间隙X min 、孔与轴的极限尺寸、配合公差并画公差带图解。

（2）φ 40JS7、φ 40H7、φ 40F7、φ 40H12的极限偏差。

习 题第一章： 一、判断题 〔正确的打√，错误的打X 〕 1．公差可以说是允许零件尺寸的最大偏差。

（X ） 2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（X ） 3．国家标准规定，孔只是指圆柱形的内表面。

（X ） 4．从制造角度讲,基孔制的特点是先加工孔,基轴制的特点是先加工轴.( X ) 5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（ ） 6．有相对运动的配合应选用间隙配合,无相对运动的配合应选用过盈配合 （ X ） 7．未注公差尺寸即对该尺寸无公差要求。

（X ） 8.某一配合，其配合公差等于孔与轴的尺寸公差之和。

( √ ) 9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

( X ) 10.公差值可以是正的或负的。

( X ) 11.实际尺寸等于基本尺寸的零件必定合格。

( X ) 12.因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。

( X ) 13.尺寸公差大的一定比尺寸公差小的公差等级低。

( ) 14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

(X ) 15.标准公差的数值与公差等级有关，而与基本偏差无关。

( √ ) 16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

(X ) 17.配合H7/g6比H7/s6要紧.( X ) 18.基轴制过渡配合的孔,其下偏差必小于零.( √ ) 1、零件的基本尺寸越靠近基本尺寸，零件就越精确。

（X ） 2、某图样上标注有 ，该孔为基孔制的孔。

（√ ） 3、零件的公差值越小，零件的精度就越高。

（X ） 4、 过渡配合包括最大间隙为零和最大过盈为零的配合。

（ X ） 5、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制。

（√） 二、选择题（将下列题目中所有正确的论述选择出来） 1．下列论述中正确的有＿AE ＿。

A ．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制． B ．具有互换性的零件，其几何参数应是绝对准确的。

公差题库一、判断题（x）1.不经选择、调整和修配就能互相替换装配的零部件，就是具有互换性的零部件。

（x）2.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

（x）3.机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批量生产不是互换性生产。

（x）4.不完全互换可以理解为，对于一批零件而言，其中一部分零件具有互换性，而其余部分零件必须经过挑选、调整和修配才具有互换性。

（x）5.零件的互换程度越高越好。

（√）6.互换性的优越性是显而易见的，但不一定“完全互换”就优于“不完全互换”，甚至不遵循互换性也未必不好。

（√）7.虽然现代科学技术很发达，但要把两个尺寸做到完全相同是不可能的。

（x）8.用现在最精密的量具可以轻易地得到零件尺寸的真值。

（x）9.只要零件不经过挑选或修配，就能方便地装配到机器上，则该零件就必定具有互换性。

x）10.互换性只适用于成批大量生产，单件小批量生产无互换性可言。

（x ）11.为了保证互换性，在精度设计时确定的公差值越小越好。

（√）12.为了使机械零件的几何参数具有互换性，必须将零件的加工误差控制在给定的范围之内。

（x ）13.轴指圆柱形的外表面，不包括其他非圆柱形的外表面。

（x ）14.国家标准规定，孔只是指圆柱形的内表面。

（x ）15．因为基本尺寸是设计给定的尺寸，所以，工件的实际尺寸越接近于基本尺寸越好。

（x ）16.零件在制造过程中，不可能准确地加工成基本尺寸。

（ ）（x ）17.图样标注0021.020-φ的轴，加工得愈靠近基本尺寸就愈精确。

（ ）（x ）18.实际尺寸就是真实的尺寸，简称为真值。

（ ） （x ）19.实际尺寸是客观存在的，它就是真值。

（ ）（x ）20.某一零件的实际尺寸正好等于其基本尺寸，则这尺寸必然合格。

（ ）（x ）21.某孔尺寸要求为046.0067.020--φ，今测得其实际尺寸为mm 962.19φ，则该孔合格。

第一章习题（判断与选择）（ 错 ）1. 不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

（ 对 ） 2.零件上几何参数的尺寸、形状和位置等几何参数实际上都有公差要求 （错 ） 3.对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性 1.滚动轴承与轴颈和轴承孔相配合时， 应采用 b A 的配合。

A. 完全互换B. 不完全互换C. 没有互换性 2. b 是标准化的核心内容。

A. 制订标准B. 贯彻标准C. 颁布标准 3. 保证互换性生产的前提是aA.标准化B.生产现代化C.大批量生产D. 协作化生产第二章习题一、判断题1.一般来说，零件的实际尺寸愈接近基本尺寸愈好。

（ X ）2.公差通常为正，在个别情况下也可以为负或零。

（ X ）3.孔和轴的加工精度愈高，则其配合精度也愈高。

（√ ）4.过渡配合的孔轴结合，由于有些可能得到间隙，有些可能得到过盈，因此 ，过渡配合可能是间隙配合，也可能是过盈配合。

（X ）5.若某配合的最大间隙为15μm ，配合公差为41μm ，则该配合一定是过渡配合。

（√） 6．公差可以说是允许零件尺寸的最大偏差。

（ X ）7．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（ X ） 8．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（ X ） 9．某孔要求尺寸为，今测得其实际尺寸为φ19.962mm ，可以判断该孔合格。

（ X ）10．未注公差尺寸即对该尺寸无公差要求。

（ X ） 11．基本偏差决定公差带的位置。

（ √ ） 12．图样标注的孔，可以判断该孔为基孔制的基准孔。

（ √ ）13．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（ √ ）14．配合H7/g6比H7/s6要紧。

（ X ）15.在选用基准制时，一般情况下应优先选用基孔制。

（ √ ）二、填空题▪ φ50H10的孔和φ50js10的轴，已知EI=＿0＿mm ，es=+0.050＿mm ，ei=-0.050＿＿mm 。
