互换性试题及答案Word版

完整版互换性习题及答案.doc第⼀章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。

（⾄少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。

（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。

（3）列举应⽤实例如下：a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。

b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使⽤。

c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照常使⽤。

d、灯泡坏了，买⼀个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。

⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。

（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。

习题第一章：一、判断题（正确的打J,错误的打X）1.公差可以说是允许零件尺寸的最大偏差。

（X ）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（X ）3.国家标准规定，孔只是指圆柱形的内表面。

（X ）4.从制造角度讲，基孔制的特点是先加工孔，基轴制的特点是先加工轴.（X）5.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6.有相对运动的配合应选用间隙配合，无相对运动的配合应选用过盈配合（X ）7.未注公差尺寸即对该尺寸无公差要求。

（X ）8.某一配合，其配合公差等于孔与轴的尺寸公差之和。

（V ）9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

（X ）10.公差值可以是正的或负的。

（X ）11.实际尺寸等于基本尺寸的零件必定合格。

（X ）12.因为公差等级不同，所以650H7与6 50H8的基本偏差值不相等。

（X ）13.尺寸公差大的一定比尺寸公差小的公差等级低。

（）14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

（X ）15.标准公差的数值与公差等级有关，而与基本偏差无关。

（V ）16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

（X ）17.配合H7/g6 比H7/s6 要紧.（X ）18.基轴制过渡配合的孔，其下偏差必小于零.（V ）1、零件的基本尺寸越靠近基本尺寸，零件就越精确。

（X ）2、某图样上标注有中20*°33 ,该孔为基孔制的孔。

（V ）3、零件的公差值越小，零件的精度就越高。

（X）4、过渡配合包括最大间隙为零和最大过盈为零的配合。

（X ）5、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制。

（J）二、选择题（将下列题目中所有正确的论述选择出来）1.下列论述中正确的有_AE_。

A.因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制.B.具有互换性的零件，其几何参数应是绝对准确的。

C.在装配时，只要不需经过挑选就能装配，就称为有互换性。

互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。

2. 解释什么是尺寸链，并举例说明其在互换性中的应用。

3. 描述互换性与标准化、系列化、通用化之间的关系。

三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

1.4互换性的意义及作用？设计方面：可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，加速产品更新。

有利于计算机辅助设计和产品的多样化。

制造方面：有利于组织专业化生产，便于采用先进工艺和高效率的专用设备，提高产品质量和生产率，降低制造成本。

装配过程：提高装配质量，缩短装配周期。

使用维修方面：缩短机器的维护时间，节约修护费用，提高机器的使用价值。

1-6判断下面说法是否正确。

（对或错以√或×表示）（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。

（×（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。

（√（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。

（√1- 7填空：（1）零部件具有互换性必须满足三个条件，即装配前不需要挑选，装配时不调—整或修配，装配后满足使用要求。

（2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。

（3）为了控制加工误差，在设计时需要规定公羞」制造时需要进行检测_（4）保证互换性生产的基础是标准化。

（5）R5 系列中10〜100 的优先数是10、16、25、40、63、100。

（6）优先数系R10系列中在1〜10的进段中包含11个优先数。

它们分别为1.00，1.25，1.60，2.00，2.50，3.15，4.00，5.00，6.30，8.00，10.00第二章习题+ 0 0332- 1图样上给定的轴直径为45n6（•）。

根据此要求加工了一批轴，实测后+ 0.017得其中最大直径（即最大实际尺寸）为45.033 mm ,最小直径（即最小实际尺寸）为45.000mm。

问加工后的这批轴是否全部合格（写出不合格零件的尺寸范围）？为什么？这批轴的尺寸公差是多少？I+0 033答：轴直径的技术要求45n6（）决定了轴的极限尺寸为d maχ= 45.033mm+ 0.017和d min =45.017mm。

第一章1.互换性按其_____可分为完全互换性和不完全互换性。

A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。

A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD判断：1.具有互换性的零件，其几何参数必须制成绝对精确。

2. 2.公差是允许零件尺寸的最大偏差。

3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。

4. 4.优先数系数是由一些十进制等差数列构成的。

5. 5.公差值可以为零。

答案：BBABB（A:正确，B:错误）填空：装配时能满足预定要求。

2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。

3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：答案：1. 一台机器是由很多零部件装配在一起所构成的。

在装配时，从大批生产出的同一规格的零部件中，任意取出一件，不需要再经过任何挑选或修配，便可直接安装到该机器所在部件上去，而且能达到预定的质量和性能要求，这种技术叫互换性。

这类零部件称为具有互换性的零部件。

互换性是现代机械制造工业按照专业化协作原则组织生产的基本条件，以便于组织流水作业和自动化生产。

按照互换性原则进行生产，可以大大简化零部件的设计、制造和装配过程，缩短生产周期，提高劳动生产率，降低生产成本，保证产品质量，便于使用维修。

一、判断题1、孔、轴公差带的相对位置反映加工的难易程度。

（ ） 答案：错2、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（ ） 答案：错3、由极限尺寸判断原则可以说，最大实体尺寸控制孔轴的作用尺寸。

（ ） 答案：对4、孔和轴的加工精度越高，其配合精度就越高。

（ ） 答案：对5、最大实体尺寸是指孔的最大极限尺寸。

（ ） 答案：错6、圆度是形状公差，没有基准要素。

（ ） 答案：对7、下列论述正确的有A 、给定方向上的线位置度公差值前应加注符号“Φ”。

B 、空间中，点位置度公差值前应加注符号“球Φ”。

C 、任意方向上线倾斜度公差值前应加注符号“Φ”。

D 、标注斜向圆跳动时，指引线箭头应与轴线垂直。

E 、标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

答案：B8、当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

（ ） 答案：错9、在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。

（ ） 答案：对 10、建立尺寸链时，应首先确定其组成环，最后的封闭尺寸即为该尺寸链的封闭环。

（ ） 答案：错二、填空题（5小题，共10分）1、从零件的功能看，不必要求零件几何量制造的( )，只求在某一规定范围内变动。

该允许变动范围叫做( )。

答案：绝对准确、公差2、对于相对运动的机构应选用( )配合，对不加紧固件，但要求传递较大扭矩的联接，应选用( )配合。

答案：间隙、过盈3、0.02130φ+mm 的孔与0.0070.02030φ--mm 的轴配合，属于( )制( )配合。

答案：基孔制、间隙 4、某配合部位比相应典型实例的旋转速度增高时，若为过盈配合，则过盈量应( )；若为间隙配合，则间隙量应( )。

答案：增大、减小5、平行度公差中，线对线在任意方向上的公差带形状为( )。

答案：圆柱面 三、单项选择题1、下列有关公差等级的论述中，正确的有 A 、公差等级高，则公差带宽。

互换性试题与答案一、判断题(13小题,共13.0分)(1分)[1]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。

（）(1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。

（）(1分后)[3]角度量值因为能够通过等分后圆周去赢得任一大小的角度，因此无须再创建角度量值基准()(1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）(1分)[5]计量器具的误差总和反映在示值误差和测量的重复性上。

()(1分后)[6]一般来说，同一要素的形状公差应当大于定向的边线公差，平行度公差应当大于适当的尺寸公差。

（）(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

（）(1分后)[8]为增加测量误差，通常不使用间接测量。

()(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（）。

(1分)[10]结构型圆锥配合应优先选用基轴制配合。

（）(1分后)[11]为提升测量的准确性，应当尽量采用高等级量块做为基准展开测量。

()(1分后)[12]图样标示中?200?0.021孔，如果没标示其圆度公差，那么它的圆度误差值可任意确定。

（）(1分后)[13]滚筒类零件的尺寸精度建议很低，形状精度建议较低，所以设计时应使用单一制原则。

（）二、填空题(12小题,共24.0分)(2分后)[1]齿轮的基节偏差主要就是由()和()引发的。

(2分)[2]已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为()。

(2分)[3]滚动轴承内圈内径的公差为10?m，与之相配合的轴颈的直径公差为13?m，若要求的最大过盈ymax为-25?m，则轴颈直径的下偏差为()m。

(2分)[4]量块组合使用时，为减少量块组合的积累误差，应力求使用最少的块数，一般不超过块。

(2分后)[5]协调代号为φ50h10／js10的孔轴，未知it10=0.100mm，其协调的音速间隙（或过盈）分别为()mm、()mm。

第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

互换性复习题及答案一、填空题1. 互换性是指在规定的公差范围内，不同生产批次的产品零件能够互相替换使用而不会影响产品性能的特性。

2. 标准公差等级分为IT01、IT0、IT1至IT18共20个等级，其中IT01级精度最高，IT18级精度最低。

3. 极限尺寸是指零件尺寸的上偏差和下偏差所确定的尺寸范围。

4. 配合是指两个或两个以上零件在装配时相互之间的尺寸关系。

5. 基孔制是指以孔的公差带为基准，轴的公差带相对于孔的公差带进行设计的一种配合制度。

6. 基轴制是指以轴的公差带为基准，孔的公差带相对于轴的公差带进行设计的一种配合制度。

7. 间隙配合是指孔的公差带在轴的公差带之上，装配后存在间隙的配合方式。

8. 过盈配合是指轴的公差带在孔的公差带之下，装配后存在过盈的配合方式。

9. 过渡配合是指孔和轴的公差带相互重叠，装配后可能存在间隙或过盈的配合方式。

10. 公差是指允许零件尺寸偏离其基本尺寸的最大范围。

二、选择题1. 互换性的主要作用是（C）。

A. 提高生产效率B. 降低生产成本C. 保证产品质量和可靠性D. 简化产品设计2. 标准公差等级中，精度最高的是（A）。

A. IT01B. IT0C. IT1D. IT183. 极限尺寸的确定依据是（B）。

A. 材料特性B. 公差C. 工艺水平D. 设计要求4. 基孔制和基轴制的主要区别在于（D）。

A. 配合方式B. 公差大小C. 精度等级D. 基准选择5. 间隙配合、过盈配合和过渡配合的主要区别在于（A）。

A. 孔和轴的公差带相对位置B. 配合的精度等级C. 配合的公差大小D. 配合的类型三、简答题1. 简述互换性在机械制造中的重要性。

答：互换性在机械制造中具有重要意义，它能够保证不同生产批次的产品零件能够互相替换使用，从而提高生产效率，降低生产成本，保证产品质量和可靠性。

此外，互换性还有助于简化产品设计和装配过程，提高产品的维修性和可维护性。

2. 描述基孔制和基轴制的优缺点。

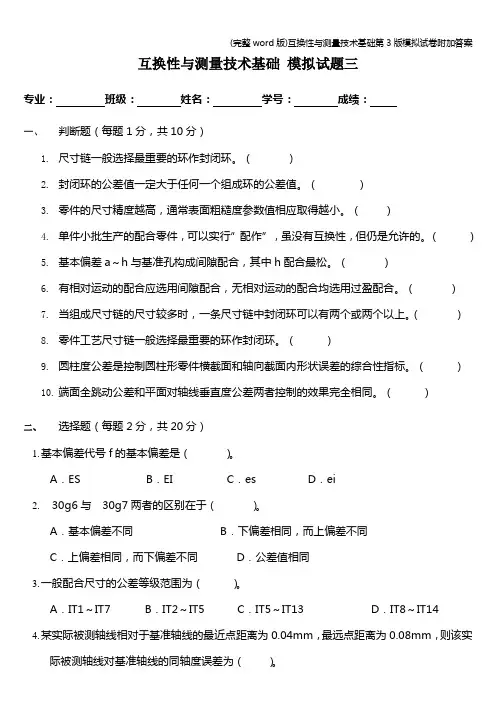

互换性与测量技术基础模拟试题三专业：班级：姓名：学号：成绩：一、判断题（每题1分，共10分）1.尺寸链一般选择最重要的环作封闭环。

（）2.封闭环的公差值一定大于任何一个组成环的公差值。

（）3.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）4.单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。

（）5.基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）6.有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（）7.当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。

（）8.零件工艺尺寸链一般选择最重要的环作封闭环。

（）9.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）10.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）二、选择题（每题2分，共20分）1.基本偏差代号f的基本偏差是（）。

A．ES B．EI C．es D．ei2.30g6与30g7两者的区别在于（）。

A．基本偏差不同B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同D．公差值相同3.一般配合尺寸的公差等级范围为（）。

A．IT1～IT7 B．IT2～IT5 C．IT5～IT13 D．IT8～IT144.某实际被测轴线相对于基准轴线的最近点距离为0.04mm，最远点距离为0.08mm，则该实际被测轴线对基准轴线的同轴度误差为（）。

A ．0.04mmB ．0.08mmC ．0.012mmD ．0.16mm5. 轴的直径为mm 003.030-φ，其轴线的直线度公差在图样上的给定值为01.0φmm ，则直线度公差的最大值可为（ ）。

A ．01.0φmmB ．02.0φmmC ．03.0φmmD ．04.0φmm 6. 公差原则是指（ ）。

A ．确定公差值大小的原则B ．制定公差与配合标准的原则C ．形状公差与位置公差的关系D ．尺寸公差与形位公差的关系7. 如果某轴一横截面实际轮廓由直径分别为Φ40.05mm 和Φ40.03mm 的两个同心圆包容而形成最小包容区域，则该横截面的圆度误差为（ ）。
