一种美观实用的视频线焊接方法

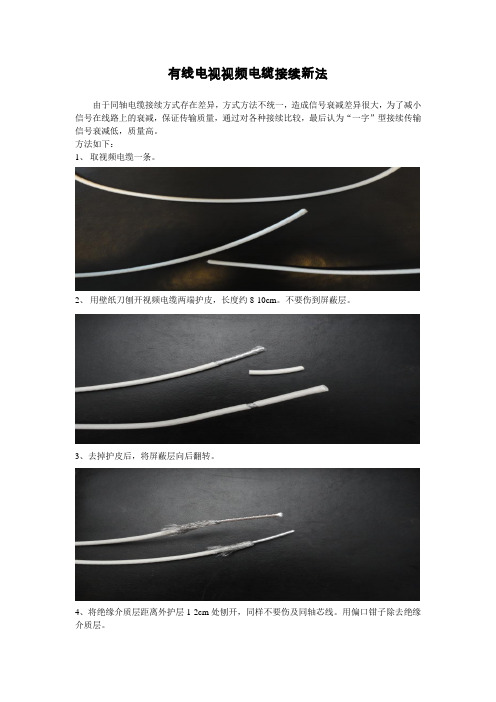

有线电视视频电缆接续新法
由于同轴电缆接续方式存在差异，方式方法不统一，造成信号衰减差异很大，为了减小信号在线路上的衰减，保证传输质量，通过对各种接续比较，最后认为“一字”型接续传输信号衰减低，质量高。

方法如下：
1、取视频电缆一条。

2、用壁纸刀刨开视频电缆两端护皮，长度约8-10cm。

不要伤到屏蔽层。

3、去掉护皮后，将屏蔽层向后翻转。

4、将绝缘介质层距离外护层1-2cm处刨开，同样不要伤及同轴芯线。

用偏口钳子除去绝缘介质层。

5、将两端同轴芯线对绞，在此处采用双股铁芯线接续方法。

芯线绞花在3-5cm。

6、用防水绝缘胶带由中间向两边缠绕，缠绕均匀后取刚刚刨下的外护层，长短距离与芯线绞花距离一致。

7、将外护层用壁纸刀由中间刨开，把外护层套在包裹均匀地芯线上。

8、将屏蔽层放回芯线中间接续部分，缠绕结实。

9、用防水绝缘胶带有中间向两端缠绕，包裹均匀。

10、此接续方法优点：美观，牢固，信号衰减小，不易受到水、气侵蚀。

编写人：张XX。

各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚 1红线的屏蔽线-------------------脚 6绿线的芯线----------------------脚 2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚 3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。

2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。

2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。

3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。

4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。

3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。

）图1：图2：外皮剥去约120mm。

图3：外护套热缩管直径为12mm,长度约为130mm。

图4：芯线护套热缩管直径为2mm,长度约为20mm。

图5：芯线外皮剥去约60mm。

图6：提前把芯线护套热缩管套上去。

图8：图10：用热吹风机把芯线护套热缩管吹热收缩。

图12：外护套热缩管压住芯线护套热缩管5mm即可，然后吹热收缩。

图13：安装外壳。

二、DCN做法图解说明：1、DCN接头及线缆定义：接头针脚1-------------------线缆线芯1 （下行屏蔽线）接头针脚2-------------------线缆线芯2 （下行信号线绿色）接头针脚3-------------------线缆线芯3 （直流电源线棕色）接头针脚4-------------------线缆线芯4 （上行信号线白色）接头针脚5-------------------线缆线芯5 （上行屏蔽线）接头针脚6-------------------线缆线芯6 （直流电源线蓝色）2、DCN接头做法图解说明：图1：剥去外皮图2：外皮剥去约40mm。

BNC接头接法一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述:S : 射频 Y : 聚乙烯绝缘 V : 聚氯乙烯护套75:75 欧姆 5:线径为5mm 2 :代表芯线为多芯二、第一步:(如下图)用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。

绝缘层高出外护套约3mm。

三、第二步:(如下图)用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊扁。

四、第三步:(如下图)五、第四步:(如下图)用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

六、第五步:(如下图)将上过锡的线缆与上过锡的BNC头直接焊接。

整理毛刺。

视频监控安装及BNC接头做法(示意图)2009-08-28 20:381.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线,接地屏蔽线,、乳白色透明绝缘层和芯线,信号线,，芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

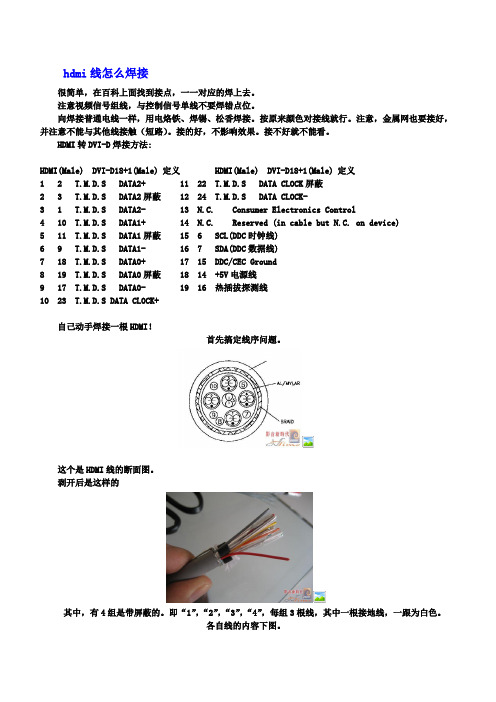

hdmi线怎么焊接很简单，在百科上面找到接点，一一对应的焊上去。

注意视频信号组线，与控制信号单线不要焊错点位。

向焊接普通电线一样，用电烙铁、焊锡、松香焊接。

按原来颜色对接线就行。

注意，金属网也要接好，并注意不能与其他线接触（短路）。

接的好，不影响效果。

接不好就不能看。

HDMI转DVI-D焊接方法:HDMI(Male) DVI-D18+1(Male) 定义HDMI(Male) DVI-D18+1(Male) 定义1 2 T.M.D.S DATA2+ 11 22 T.M.D.S DATA CLOCK屏蔽2 3 T.M.D.S DATA2屏蔽12 24 T.M.D.S DATA CLOCK-3 1 T.M.D.S DATA2- 13 N.C. Consumer Electronics Control4 10 T.M.D.S DATA1+ 14 N.C. Reserved (in cable but N.C. on device)5 11 T.M.D.S DATA1屏蔽156 SCL(DDC时钟线)6 9 T.M.D.S DATA1- 167 SDA(DDC数据线)7 18 T.M.D.S DATA0+ 17 15 DDC/CEC Ground8 19 T.M.D.S DATA0屏蔽18 14 +5V电源线9 17 T.M.D.S DATA0- 19 16 热插拔探测线10 23 T.M.D.S DATA CLOCK+自己动手焊接一根HDMI！首先搞定线序问题。

这个是HDMI线的断面图。

剥开后是这样的其中，有4组是带屏蔽的。

即“1”，“2”，“3”，“4”，每组3根线，其中一根接地线，一跟为白色。

各自线的内容下图。

HDMI插头焊接有正反2面。

一面9个焊接点，一面10个焊接点。

网络上的技术大全，看不懂。

我直接上个最直接的吧。

灰色代表1，2，3，4的4组。

地线可以不焊接。

反正我没焊接也接通了。

搞定了线序之后，接下来是焊接问题了。

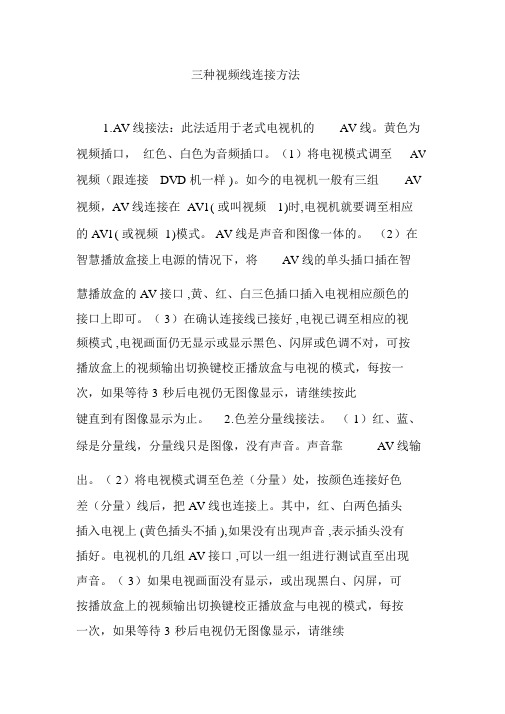

三种视频线连接方法1.AV 线接法：此法适用于老式电视机的AV 线。

黄色为视频插口，红色、白色为音频插口。

（1）将电视模式调至AV 视频（跟连接DVD 机一样 )。

如今的电视机一般有三组AV 视频，AV 线连接在 AV1( 或叫视频1)时,电视机就要调至相应的 AV1( 或视频 1)模式。

AV 线是声音和图像一体的。

（2）在智慧播放盒接上电源的情况下，将AV 线的单头插口插在智慧播放盒的 AV 接口 ,黄、红、白三色插口插入电视相应颜色的接口上即可。

（ 3）在确认连接线已接好 ,电视已调至相应的视频模式 ,电视画面仍无显示或显示黑色、闪屏或色调不对，可按播放盒上的视频输出切换键校正播放盒与电视的模式，每按一次，如果等待 3 秒后电视仍无图像显示，请继续按此键直到有图像显示为止。

2.色差分量线接法。

（ 1）红、蓝、绿是分量线，分量线只是图像，没有声音。

声音靠AV 线输出。

（ 2）将电视模式调至色差（分量）处，按颜色连接好色差（分量）线后，把 AV 线也连接上。

其中，红、白两色插头插入电视上 (黄色插头不插 ),如果没有出现声音 ,表示插头没有插好。

电视机的几组 AV 接口 ,可以一组一组进行测试直至出现声音。

（ 3）如果电视画面没有显示，或出现黑白、闪屏，可按播放盒上的视频输出切换键校正播放盒与电视的模式，每按一次，如果等待 3 秒后电视仍无图像显示，请继续按此键直到有图像显示为止。

※ 3.HDMI 线接法： HDMI 是目前液晶电视机都带有的高清接口，集视频和音频一体，一根连接线便可视频和音频同时输出。

HDMI 线是接法最简单的一种 ,也是效果最好的。

随着液晶电视的普及,这将逐步成为市场主流。

（此线需自备）。

（ 1）将电视调至HDMI 模式，使用 HDMI 连接线把播放盒与电视连接即可。

有些电视机有 3 组 HDMI 接口 ,连接哪一个 HDMI 插口 ,则需把电视调至相应的 HUMI(1/2/3) 模式下。

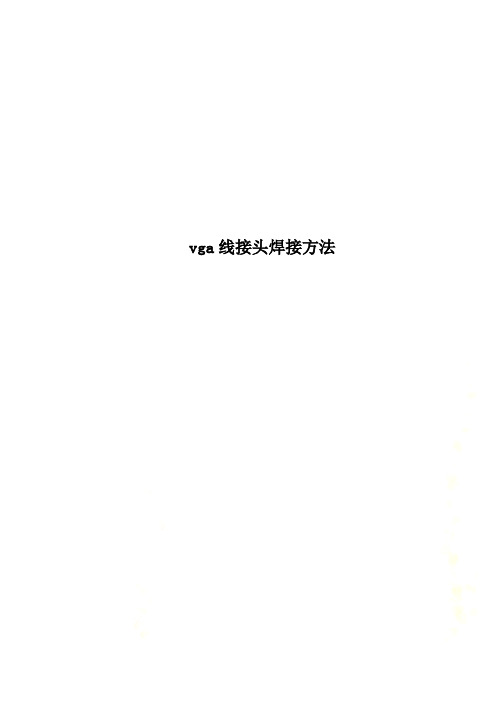

vga线接头焊接方法
vga线接头焊接方法(vga接口图) VGA接口的定义
管脚定义
1 红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )
计算机D15的焊接方法
选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）
3+4 线D15
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA线的焊接方法在实际施工中，视频处理系统中，由VGA转换为RGB或是由RGB转换为VGB的接法都常见。

这里，主要了解两种接入方式的焊接方式：首先我们要清楚VGA线的焊接方法。

VGA视频的接入采用15针的D形头，分为公母插头。

这里提供2种焊接方法：1、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚可空脚5脚可空脚6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，可空脚10脚行同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黑色地线（屏蔽层）11脚场同步地，可选用除红、绿、蓝外的任意一颜色线，建议使用黄色地线（屏蔽层）12脚可空脚13脚行同步，黑色芯线14脚场同步，黄色芯线15脚可空脚外壳接地这种焊法方式将VGA接头的线随把另外一头转换为RGB的接头。

而不用改动任何针脚。

2、其针脚定义如下：1脚红基色，即VGA线的红色线的芯线2脚绿基色，即VGA线的绿色线的芯线3脚蓝基色，即VGA线的蓝色线的芯线4脚地址码，自定义色线5脚地址码，自定义色线6脚红基色地，即VGA线的红色线的地线（屏蔽层）7脚绿基色地，即VGA线的绿色线的地线（屏蔽层）8脚蓝基色地，即VGA线的蓝色线的地线（屏蔽层）9脚，地址码，自定义色线10脚数字信号控制，自定义色线11脚地址码，自定义色线12脚地址码，自定义色线13脚行同步，自定义色线14脚场同步，自定义色线15脚地址码，自定义色线外壳接地自定义的色线不可重复焊接。

VGA线转RGB线的焊接：RBGHV线D15 线（VGA）BNC接头1,红基色红线的芯线脚 1红线的屏蔽线脚 6BNC接头2，绿基色绿线的芯线脚 2绿线的屏蔽线脚 7BNC接头3，蓝基色蓝线的芯线脚 3蓝线的屏蔽线脚 8BNC接头4，行同步黑线的芯线脚 13黑线的屏蔽线脚 10BNC接头5，场同步黄线的芯线脚 14黄线的屏蔽线脚 11地 D15 端壳与外壳接地自定义的色线不可重复焊接。

秋叶原视频线特点及焊接方法
视频线是一种用于连接安防监控摄像头和现实终端电脑或显示器等的电线电缆，其作用是传输由监控摄像头拍下的影像资料。

监控视频线是同轴电缆的一种，也称同轴视频线。

秋叶原视频线特点:
视频线是SYV 75-5-2 96编的智能监控视频线，用于传输数据、音频、视频等通讯设备，导体采用高纯度无氧铜(OFC)制造，线材的护套及绝缘层采用进口的塑胶阻燃材料，使电缆的阻抗均匀性好，传输信号衰减小，信号损耗小，传输速率高耐磨，耐酸碱，耐油，使用寿使长等特点，用于场所监控工程视频布线使用。

秋叶原视频线焊接方法:
在焊接监控视频线时，最好用质量好的焊锡丝，焊锡丝里的松香有良好的助焊作用且不会腐蚀器件，武汉秋叶原提醒焊接方法有两种：一种是将线剥好，线芯插入BNC头的焊接孔，或者是用螺丝拧紧，把焊锡丝搭在焊接处，把烙铁头压在焊锡丝上使之熔化，移动烙铁头使焊锡渗透均匀。

屏蔽层的焊接也是如此，这种焊接方法要求焊接速度要快，在松香挥发之前移开烙铁头以保焊点光滑无尖刺。

第二种方法是将线剥好，把焊锡丝搭在线芯上用烙铁熔化，把挂锡的线芯插在BNC头的焊接孔处，用烙铁再次融化线芯上的焊锡并使之BNC头熔接在一起，这种焊接方法要求线芯挂锡时速度要快，避免烫坏绝缘层，线芯挂锡要足够多才能保证焊接牢固。

监控视频线应用非常的广泛，同时和我们的生活密切相关，我们在小区里、工作的写字楼里，街道口等等这些地方，都能看到监控摄像头，当然后面就是带着监控视频线了。

所以，监控视频线给我们提供了良好的安全保障。

HDMI焊接方法图文教程，自己动手呀
AV工程目前使用的多为HDMI 1.3的线，传输高清1080P信号在实践中约为10—15米（受不同的显示器、线材料、焊接工艺影响），最新的为HDMI 1.4的线（刚投入使用，据说可以传15—30米，待实际应用）。

HDMI线焊接步骤如下：
1、不同的线缆选择不同的焊接头（黑色1.3与RGB粗细差不多，蓝色1.4比RGB线略粗）；
2、剥线如图（四组三根+七单根+外屏蔽）
3、接头上锡，线头上锡，注意用较好较细的焊锡丝，接头上锡时二焊接点距离很近避免短路，如图：
4、焊接，注意每组线的排列，焊接线的长短合理，外层屏蔽要用
热缩管套好与外壳焊接（避免短路）如图：
5、打热胶，要点是需将每根线的间隙充满胶，不要让线与线之间存在空隙，这样使线头更加牢固，也不易折坏和短路，待胶基本干后，再打一层热胶，注意在打胶后立即套上外壳（让热胶将头子与外壳粘住），如要更好的防止外壳被拉掉可以在外壳尾端与线接触部分用502胶水点牢，如下图：
焊接协议
注：以下为从接头的正面看，如焊接时从后面看的，排序号就是反过来的，即1号脚应在右边。
